مقالات تخصصی الکتروشیمی

الکتروشیمی یکی از حوزه های مهم علوم شیمی و مهندسی مواد است که ارتباط میان واکنش های شیمیایی و انتقال بار الکتریکی را بررسی می کند. این دانش در توسعه باتری های پیشرفته، پیل های سوختی، الکترولایزرهای تولید هیدروژن، حسگرهای شیمیایی، پوشش های محافظ، خوردگی فلزات و طراحی مواد الکتروکاتالیستی نقش اساسی دارد. در پژوهش های امروزی، شناخت رفتار الکتروشیمیایی مواد به اندازه گیری دقیق جریان، پتانسیل، امپدانس و تغییرات سطح الکترود وابسته است. به همین دلیل، استفاده از تجهیزات تخصصی مانند پتانسیواستات و گالوانواستات، دستگاه طیف سنجی امپدانس الکتروشیمیایی، سلول های الکتروشیمیایی و الکترودهای مرجع استاندارد، بخش جدایی ناپذیر بسیاری از آزمایش های تحقیقاتی و صنعتی محسوب می شود.

الکتروشیمی چیست و چه اطلاعاتی از رفتار مواد ارائه می دهد؟

الکتروشیمی به مطالعه فرآیندهایی می پردازد که در آن ها انتقال الکترون با تغییرات شیمیایی همراه است. در این فرآیندها، واکنش در فصل مشترک الکترود و الکترولیت رخ می دهد و پاسخ الکتریکی سامانه می تواند اطلاعاتی درباره سرعت واکنش، سازوکار انتقال بار، رفتار گونه های فعال و پایداری ماده فراهم کند.

در یک آزمایش الکتروشیمیایی، معمولا کمیت هایی مانند جریان الکتریکی، اختلاف پتانسیل، مقاومت، ظرفیت الکتریکی و پاسخ فرکانسی اندازه گیری می شوند. تحلیل این داده ها به پژوهشگر کمک می کند تا مشخص کند یک ماده در شرایط معین چگونه واکنش می دهد، چه عواملی سرعت فرآیند را محدود می کنند و تغییر در ترکیب یا ساختار ماده چه اثری بر عملکرد آن دارد.

برای مثال، در بررسی یک الکترود باتری، تنها اندازه گیری ولتاژ مدار باز برای شناخت عملکرد کافی نیست. رفتار الکترود هنگام شارژ و تخلیه، افت ولتاژ تحت بار، مقاومت انتقال بار و تغییرات ظرفیت در چرخه های متوالی نیز اهمیت دارند. به همین ترتیب، در ارزیابی یک کاتالیست هیدروژنی، منحنی های قطبش، اضافه پتانسیل، شیب تافل و پاسخ امپدانسی می توانند اطلاعات مکملی درباره فعالیت الکتروکاتالیستی ارائه کنند.

تفاوت پتانسیواستات و گالوانواستات در آزمایش های الکتروشیمیایی

پتانسیواستات و گالوانواستات از تجهیزات اصلی در آزمایشگاه های الکتروشیمی هستند. این دو دستگاه با کنترل یکی از متغیرهای الکتریکی و اندازه گیری پاسخ سامانه، امکان مطالعه رفتار الکترودها و مواد فعال را فراهم می کنند.

پتانسیواستات اختلاف پتانسیل الکترود کاری را نسبت به الکترود مرجع کنترل می کند و جریان حاصل از واکنش را اندازه می گیرد. در مقابل، گالوانواستات جریان اعمال شده به سامانه را تنظیم می کند و تغییرات پتانسیل را ثبت می کند. برخی تجهیزات آزمایشگاهی هر دو قابلیت را در یک دستگاه ارائه می دهند.

انتخاب روش کنترل به ماهیت آزمایش وابسته است. در ثبت منحنی های ولتامتری، کنترل پتانسیل اهمیت دارد؛ در حالی که برای بررسی پاسخ ماده تحت جریان ثابت یا اجرای برخی آزمون های شارژ و تخلیه، کنترل جریان مناسب تر است.

جدول مقایسه عملکرد پتانسیواستات و گالوانواستات در کاربردهای آزمایشگاهی

در انتخاب دستگاه، تنها تعداد تکنیک های قابل اجرا معیار مناسبی نیست. محدوده جریان، دقت اندازه گیری در جریان های پایین، پهنای باند، کیفیت مبدل های آنالوگ به دیجیتال، قابلیت جبران افت اهمی و امکانات نرم افزار تحلیل داده نیز باید با نیاز پژوهش مطابقت داشته باشند.

روش های اصلی آنالیز الکتروشیمیایی و اطلاعات حاصل از هر تکنیک

روش های الکتروشیمیایی بر اساس نوع تحریک الکتریکی و کمیت اندازه گیری شده، اطلاعات متفاوتی ارائه می کنند. ترکیب چند روش مکمل، معمولا تصویر قابل اعتماد تری از سازوکار واکنش و عملکرد ماده به دست می دهد.

ولتامتری چرخه ای؛ بررسی رفتار اکسایش و کاهش

ولتامتری چرخه ای (Cyclic Voltammetry یا CV) یکی از پرکاربردترین تکنیک های الکتروشیمیایی است. در این روش، پتانسیل الکترود کاری با سرعت مشخص در یک بازه تعیین شده تغییر می کند و جریان پاسخ بر حسب پتانسیل ثبت می شود.

شکل منحنی CV می تواند اطلاعاتی درباره پیک های اکسایش و کاهش، برگشت پذیری واکنش، فرآیندهای جذب سطحی و سهم جریان خازنی ارائه دهد. در سامانه های باتری، این روش برای بررسی رفتار اکسایش و کاهش مواد فعال به کار می رود. در مطالعات الکتروکاتالیز نیز می توان از آن برای شناسایی نواحی پتانسیلی مرتبط با فرآیندهای سطحی استفاده کرد.

پارامترهایی مانند سرعت پیمایش پتانسیل، محدوده پتانسیل، غلظت الکترولیت، سطح الکترود و تعداد چرخه ها بر شکل منحنی اثر می گذارند. بنابراین، مقایسه دو منحنی CV تنها زمانی معتبر است که شرایط آزمایش به اندازه کافی مشابه باشند.

ولتامتری روبشی خطی و ارزیابی فعالیت کاتالیست

در ولتامتری روبشی خطی (Linear Sweep Voltammetry یا LSV)، پتانسیل در یک جهت و با سرعت مشخص تغییر می کند. جریان حاصل از واکنش بر حسب پتانسیل ثبت می شود و از منحنی به دست آمده می توان برای بررسی عملکرد الکتروکاتالیست استفاده کرد.

در واکنش تکامل هیدروژن (HER)، یکی از معیارهای مهم مقایسه کاتالیست ها، اضافه پتانسیل مورد نیاز برای رسیدن به چگالی جریان معین است. هرچه اضافه پتانسیل مورد نیاز در شرایط یکسان کمتر باشد، کاتالیست می تواند عملکرد مطلوب تری داشته باشد. با این حال، تفسیر منحنی باید با توجه به بارگذاری کاتالیست، سطح الکترود، تصحیح افت اهمی و شرایط انتقال جرم انجام شود.

برای تحلیل سینتیک واکنش، شیب تافل نیز ممکن است از داده های مناسب استخراج شود. این شاخص می تواند به شناخت رفتار سینتیکی کمک کند، اما تعیین سازوکار واکنش صرفا بر اساس مقدار شیب تافل، بدون بررسی سایر شواهد، قابل اتکا نیست.

طیف سنجی امپدانس الکتروشیمیایی برای بررسی مقاومت و انتقال بار

طیف سنجی امپدانس الکتروشیمیایی (Electrochemical Impedance Spectroscopy یا EIS) پاسخ یک سامانه را به تحریک الکتریکی کوچک در فرکانس های مختلف اندازه گیری می کند. در این روش، نسبت پاسخ ولتاژ و جریان به صورت امپدانس مختلط تحلیل می شود. داده های EIS می توانند اطلاعاتی درباره مقاومت محلول، رفتار خازنی فصل مشترک، مقاومت انتقال بار و برخی فرآیندهای نفوذی فراهم کنند. در تحلیل متداول، نمودار نایکوییست و نمودار بود برای بررسی پاسخ سامانه به کار می روند.

در یک سامانه ساده، قطر نیم دایره نمودار نایکوییست ممکن است با مقاومت انتقال بار مرتبط باشد؛ اما شکل نمودار واقعی می تواند تحت تاثیر چند فرآیند هم زمان، ناهمگنی سطح، عناصر فاز ثابت و محدودیت های نفوذی قرار گیرد. به همین دلیل، استخراج پارامترهای کمی باید بر اساس مدل مدار معادل متناسب با سامانه و ارزیابی کیفیت برازش انجام شود. EIS در بررسی باتری ها، ابرخازن ها، پوشش های ضدخوردگی، حسگرها و الکترودهای کاتالیستی کاربرد دارد. برای مثال، افزایش مقاومت انتقال بار در یک الکترود ممکن است با تغییر سطح فعال، تشکیل لایه سطحی یا افت تماس الکتریکی ارتباط داشته باشد؛ با این حال، تشخیص علت اصلی نیازمند بررسی شواهد مکمل است.

کرونوآمپرومتری و کرونوپتانسیومتری در آزمون های پایداری

کرونوآمپرومتری (Chronoamperometry) روشی است که در آن پتانسیل الکترود در یک مقدار مشخص نگه داشته می شود و تغییرات جریان در طول زمان ثبت می شوند. این تکنیک برای بررسی پایداری جریان، تغییرات سطح الکترود و رفتار زمانی برخی واکنش های الکتروشیمیایی کاربرد دارد. در کرونوپتانسیومتری (Chronopotentiometry)، جریان اعمالی ثابت نگه داشته می شود و تغییرات پتانسیل در طول زمان اندازه گیری می شوند. این روش برای بررسی پاسخ الکترود تحت بار جریان ثابت و تحلیل برخی فرآیندهای ذخیره سازی انرژی مناسب است.

در هر دو تکنیک، زمان آزمون، مقدار تحریک اعمال شده، دمای محیط، ترکیب الکترولیت و شرایط انتقال جرم بر نتایج تاثیر می گذارند. کاهش جریان در کرونوآمپرومتری یا افزایش پتانسیل در کرونوپتانسیومتری لزوما به معنای یک سازوکار خرابی مشخص نیست و باید با توجه به ماهیت سامانه تفسیر شود.

انتخاب تکنیک الکتروشیمیایی بر اساس هدف آزمایش

تجهیزات و ابزارهای تخصصی مورد نیاز در آزمایشگاه الکتروشیمی

کیفیت نتایج الکتروشیمیایی تنها به عملکرد دستگاه اصلی وابسته نیست. سلول، الکترودها، اتصالات، الکترولیت، تجهیزات کنترل دما و ابزار آماده سازی نمونه نیز بر دقت و تکرارپذیری اندازه گیری تاثیر می گذارند.

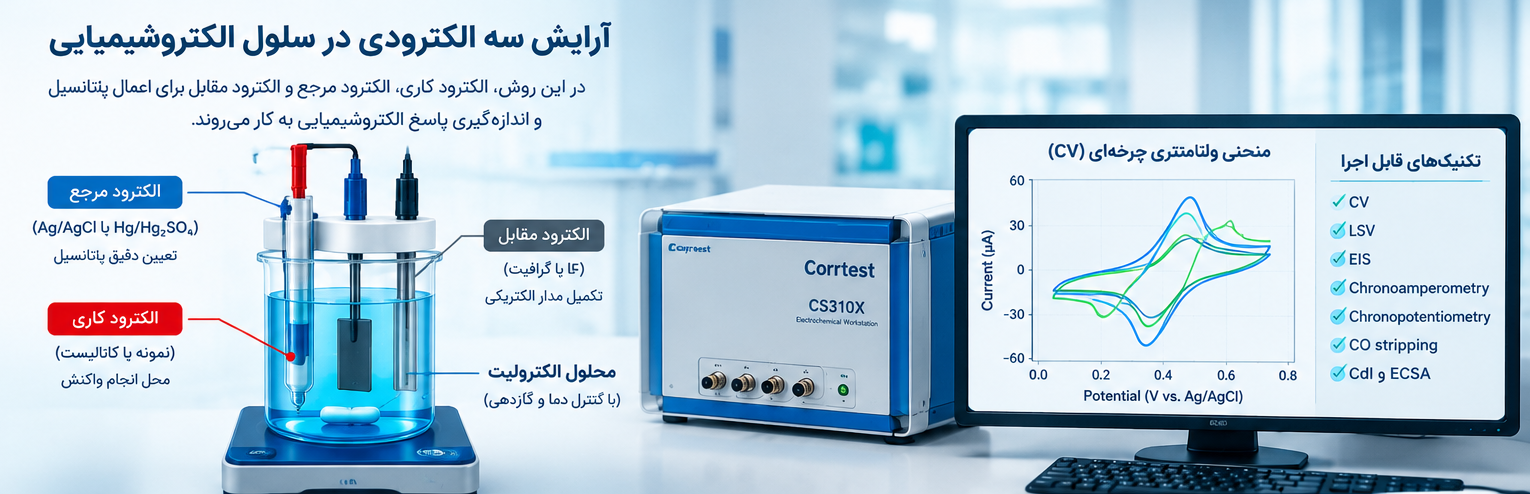

سلول الکتروشیمیایی و آرایش سه الکترودی

در بسیاری از آزمایش های الکتروشیمیایی، از سلول سه الکترودی استفاده می شود. این آرایش شامل الکترود کاری، الکترود مرجع و الکترود مقابل است. الکترود کاری سطحی است که واکنش مورد مطالعه روی آن انجام می شود. الکترود مرجع پتانسیل پایدار و شناخته شده ای فراهم می کند و الکترود مقابل مسیر عبور جریان را تکمیل می کند. انتخاب نادرست هر یک از این اجزا می تواند موجب خطا در اندازه گیری یا تغییر رفتار سامانه شود.

برای بررسی کاتالیست های فلزی، الکترودهای شیشه کربن، کربن شیشه ای دوار و بسترهای رسانای مناسب ممکن است مورد استفاده قرار گیرند. در آزمایش های وابسته به انتقال جرم، الکترود دیسک دوار (RDE) و در برخی مطالعات پیشرفته، الکترود دیسک حلقوی دوار (RRDE) امکان بررسی رفتار واکنش تحت شرایط هیدرودینامیکی کنترل شده را فراهم می کنند.

الکترود مرجع باید با توجه به نوع الکترولیت و محدوده پتانسیل انتخاب شود. برای مثال، استفاده از الکترود مرجع مناسب در محیط اسیدی یا قلیایی، همراه با بررسی آلودگی و پایداری آن، برای مقایسه نتایج ضروری است. تبدیل پتانسیل به مقیاس RHE نیز باید با توجه به نوع الکترود مرجع، دما و pH انجام شود.

تجهیزات جانبی موثر بر دقت اندازه گیری

در آزمایشگاه های تخصصی، ابزارهای جانبی برای کنترل متغیرهای آزمایش و افزایش قابلیت اعتماد نتایج به کار می روند.

• الکترودهای مرجع و مقابل: کیفیت، سازگاری شیمیایی و پایداری این الکترودها بر کنترل پتانسیل و عبور جریان اثر می گذارد. آلودگی الکترود مقابل یا تغییر پتانسیل الکترود مرجع می تواند تفسیر داده ها را دشوار کند.

• سیستم کنترل دما: دما بر سرعت واکنش، نفوذ گونه ها، رسانایی الکترولیت و پاسخ الکتروشیمیایی تاثیر دارد. استفاده از حمام ترموستاتیک یا سامانه کنترل دما در آزمایش های حساس، به مقایسه پذیر شدن داده ها کمک می کند.

• سیستم گازدهی و حذف اکسیژن: در آزمایش هایی که حضور اکسیژن محلول می تواند جریان زمینه یا مسیر واکنش را تغییر دهد، استفاده کنترل شده از گاز بی اثر اهمیت دارد. نوع گاز، زمان گازدهی و وضعیت اختلاط باید متناسب با روش آزمون انتخاب شوند.

• الکترود دیسک دوار: این ابزار برای کنترل شرایط انتقال جرم و مطالعه واکنش های وابسته به نفوذ به کار می رود. سرعت چرخش باید ثبت شود، زیرا تغییر آن می تواند چگالی جریان اندازه گیری شده را تغییر دهد.

• ابزار آماده سازی الکترود: پولیش سطح، توزین کاتالیست، تهیه سوسپانسیون و کنترل بارگذاری، بر تکرارپذیری نتایج اثر مستقیم دارند. ناهمگنی لایه کاتالیستی ممکن است باعث پراکندگی جریان و تفاوت در رفتار انتقال بار شود.

• نرم افزار ثبت و تحلیل داده: نرم افزار باید امکان تعریف پروتکل، ثبت پارامترهای آزمایش، پردازش داده ها و خروجی گرفتن از منحنی ها را فراهم کند. نگهداری داده خام در کنار نتایج پردازش شده برای بازبینی محاسبات و گزارش علمی ضروری است.

کاربرد الکتروشیمی در باتری، پیل سوختی و تولید هیدروژن

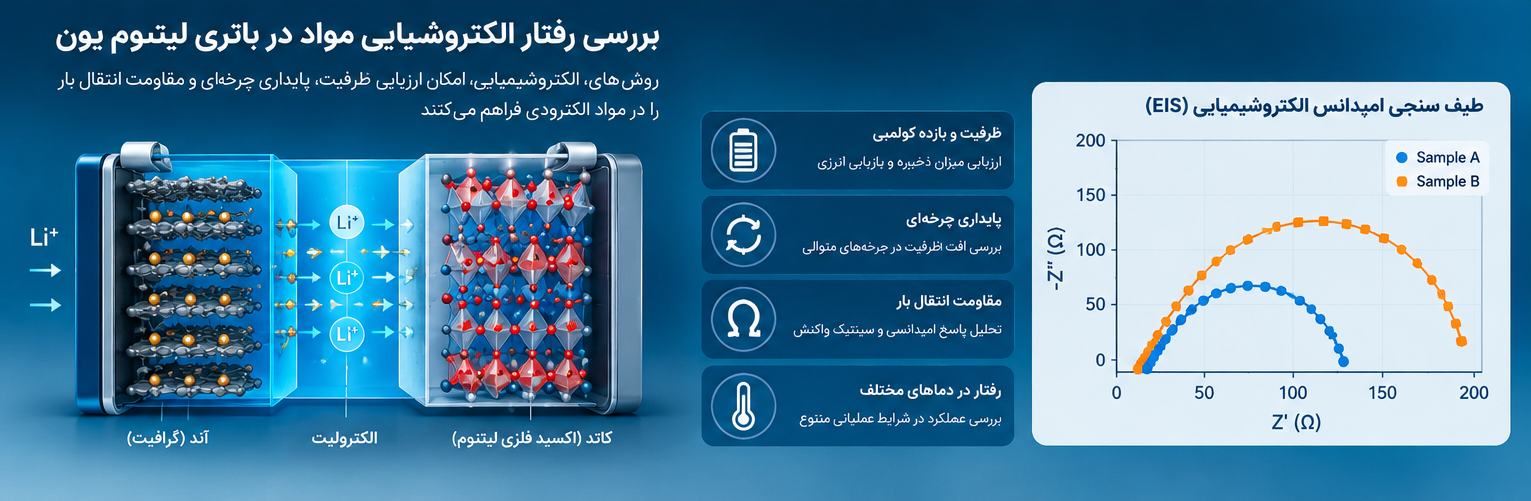

ارزیابی مواد الکترودی در باتری ها و ابرخازن ها

در توسعه باتری های لیتیوم یون، سدیم یون و سامانه های ذخیره سازی انرژی دیگر، روش های الکتروشیمیایی برای بررسی ظرفیت، بازده کولمبی، پایداری چرخه ای و رفتار مقاومتی مواد به کار می روند. CV می تواند اطلاعاتی درباره فرآیندهای اکسایش و کاهش فراهم کند و EIS برای تحلیل تغییرات امپدانسی در شرایط مختلف شارژ و تخلیه مفید است.

در ابرخازن ها، سهم فرآیندهای خازنی و شبه خازنی، پاسخ جریان در سرعت های پیمایش متفاوت و حفظ ظرفیت در چرخه های مکرر اهمیت دارد. تحلیل این پارامترها باید با در نظر گرفتن جرم فعال، سطح الکترود و هندسه سلول انجام شود؛ زیرا تغییر روش نرمال سازی می تواند مقایسه عملکرد نمونه ها را تحت تاثیر قرار دهد.

الکتروکاتالیز و واکنش های مرتبط با هیدروژن

در پژوهش های مرتبط با اقتصاد هیدروژن، الکتروشیمی برای بررسی واکنش تکامل هیدروژن (HER)، واکنش اکسیداسیون هیدروژن (HOR) و واکنش تکامل اکسیژن (OER) استفاده می شود. در این مطالعات، پتانسیواستات برای ثبت منحنی های قطبش و آزمون های پتانسیل کنترل شده کاربرد دارد. EIS نیز می تواند اطلاعاتی درباره مقاومت انتقال بار و رفتار فصل مشترک الکترود و الکترولیت فراهم کند. در برخی آزمایش ها، الکترود دیسک دوار برای کنترل انتقال جرم و ارزیابی دقیق تر فعالیت کاتالیست به کار می رود.

برای نمونه، در بررسی یک نانوکاتالیست پایه پلاتین، فعالیت جرمی، سطح فعال الکتروشیمیایی، اضافه پتانسیل و پایداری در چرخه های متوالی باید به صورت مکمل تحلیل شوند. فعالیت جرمی بالاتر به تنهایی تضمین کننده دوام بیشتر یا عملکرد بهتر در یک سامانه صنعتی نیست؛ بلکه ساختار الکترود، شرایط عملیاتی و مقاومت در برابر انحلال یا تغییر سطح نیز اهمیت دارند.

خوردگی و ارزیابی پوشش های محافظ

در حوزه خوردگی، الکتروشیمی امکان بررسی رفتار فلزات و پوشش ها را در محیط های خورنده فراهم می کند. آزمون هایی مانند منحنی های پلاریزاسیون و EIS برای تحلیل رفتار خوردگی، مقاومت پوشش و تغییرات فصل مشترک فلز و محیط مورد استفاده قرار می گیرند. در ارزیابی پوشش های محافظ، افزایش مقاومت امپدانسی ممکن است با بهبود سدکنندگی پوشش سازگار باشد؛ اما تفسیر آن به فرکانس، زمان غوطه وری، وضعیت سطح و مدل تحلیلی وابسته است. بررسی روند تغییرات در چند زمان مختلف معمولا اطلاعات ارزشمندتری از یک اندازه گیری منفرد ارائه می کند.

حسگرهای الکتروشیمیایی و کاربردهای زیست پزشکی

حسگرهای الکتروشیمیایی با تبدیل برهم کنش شیمیایی یا زیستی به یک پاسخ الکتریکی، امکان اندازه گیری غلظت مواد را فراهم می کنند. این حسگرها در پایش آلاینده ها، شناسایی گونه های شیمیایی، کنترل کیفیت مواد غذایی و برخی کاربردهای تشخیصی استفاده می شوند.

در توسعه حسگر، حساسیت، حد تشخیص، گزینش پذیری، تکرارپذیری و پایداری از شاخص های اصلی هستند. CV و روش های آمپرومتری می توانند برای ارزیابی رفتار الکترود اصلاح شده به کار روند؛ با این حال، تعیین حد تشخیص و حساسیت باید بر اساس روش محاسباتی مشخص و مجموعه داده های کافی انجام شود.

چگونه دستگاه مناسب برای آزمایش های الکتروشیمیایی انتخاب کنیم؟

انتخاب دستگاه الکتروشیمیایی باید بر اساس نوع نمونه، تکنیک مورد نیاز، محدوده جریان و پتانسیل، سطح دقت مورد انتظار و نیازهای تحلیل داده انجام شود. دستگاهی که برای اندازه گیری های معمول خوردگی مناسب است، لزوما تمام نیازهای پژوهش در زمینه باتری های پیشرفته یا الکتروکاتالیز را پوشش نمی دهد.

پیش از انتخاب، لازم است مشخص شود که آزمایش ها به اندازه گیری جریان های بسیار پایین، ثبت پاسخ در فرکانس های بالا، آزمون های طولانی مدت یا کنترل دقیق شرایط الکترود نیاز دارند یا خیر. همچنین سازگاری دستگاه با سلول الکتروشیمیایی، نوع الکترود و نرم افزار مورد استفاده باید بررسی شود.

معیارهای فنی برای انتخاب تجهیزات الکتروشیمیایی

در کنار مشخصات فنی، قابلیت اطمینان دستگاه در آزمون های طولانی، کیفیت اتصالات، سهولت بازبینی داده ها و دسترسی به خدمات فنی نیز اهمیت دارد. در محیط های پژوهشی که نتایج باید قابل تکرار و قابل مقایسه باشند، ثبت کامل شرایط آزمایش به اندازه انتخاب دستگاه مناسب مهم است.

الکتروشیمی مجموعه ای از روش های تحلیلی برای شناخت انتقال بار، واکنش های سطحی، رفتار الکترودها و عملکرد مواد در سامانه های انرژی و محیط های شیمیایی است. تکنیک هایی مانند CV، LSV، EIS، کرونوآمپرومتری و کرونوپتانسیومتری، هر یک اطلاعات متفاوتی درباره رفتار الکتروشیمیایی فراهم می کنند و استفاده مکمل از آن ها به تفسیر دقیق تر نتایج کمک می کند.

پتانسیواستات و گالوانواستات، سلول های سه الکترودی، الکترودهای مرجع، الکترودهای دیسک دوار و تجهیزات کنترل دما، اجزای مهم یک آزمایشگاه الکتروشیمی تخصصی هستند. انتخاب صحیح این تجهیزات و کنترل متغیرهایی مانند دما، ترکیب الکترولیت، سطح الکترود، افت اهمی و شرایط انتقال جرم، برای دستیابی به داده های قابل اعتماد ضروری است. با گسترش پژوهش در زمینه باتری ها، پیل های سوختی، الکترولایزرهای هیدروژن، خوردگی و حسگرهای شیمیایی، اهمیت اندازه گیری دقیق و تحلیل علمی داده های الکتروشیمیایی بیش از پیش افزایش یافته است. آشنایی با اصول این روش ها و قابلیت های تجهیزات تخصصی، مسیر توسعه مواد کارآمدتر و طراحی سامانه های الکتروشیمیایی قابل اعتمادتر را هموار می کند.

•
