مشخصات کلی

کاهش شدت سیگنال FTIR یکی از مهم ترین نشانه های افت عملکرد در اسپکتروفتومترهای مادون قرمز است و می تواند از کاهش توان IR Source، افت Transmission در Beamsplitter، آلودگی مسیر اپتیکی، کاهش Responsivity آشکارساز یا اختلال در Alignment ناشی شود. اهمیت این مشکل زمانی بیشتر می شود که کاهش Signal همراه با افت Signal-to-Noise، افزایش Noise یا کاهش Throughput باشد؛ زیرا در این حالت فقط ظاهر طیف تغییر نکرده، بلکه توان واقعی سیستم برای ثبت باندهای ضعیف و تفکیک دقیق ویژگی های طیفی نیز کاهش یافته است. عیب یابی صحیح باید مشخص کند افت انرژی در کدام بخش از مسیر نوری اتفاق افتاده و آیا منشا آن اپتیکی، آشکارسازی، الکترونیکی یا محیطی است.

در یک FTIR آزمایشگاهی، سیگنال نهایی حاصل یک زنجیره چند مرحله ای است:

IR Source→Interferometer→Beamsplitter→Sample→DetectorIR\ Source \rightarrow Interferometer \rightarrow Beamsplitter \rightarrow Sample \rightarrow Detector

در معماری Michelson، تابش منبع وارد Interferometer می شود و Beamsplitter آن را بین مسیرهای نوری تقسیم می کند. اختلاف مسیر ایجاد شده توسط آینه متحرک باعث تشکیل Interferogram می شود و Detector انرژی نوری را به سیگنال الکتریکی تبدیل می کند. بنابراین کاهش Signal می تواند در هر یک از این مراحل ایجاد شود. اگر منبع IR انرژی کافی تولید نکند، دامنه کل Interferogram کاهش پیدا می کند. اگر Beamsplitter یا آینه ها Transmission یا Reflection مناسبی نداشته باشند، Throughput نوری افت می کند. اگر Detector Responsivity خود را از دست بدهد، انرژی نوری مناسب نیز به سیگنال الکتریکی کافی تبدیل نمی شود. تشخیص این تفاوت برای جلوگیری از تعویض اشتباه قطعه اهمیت زیادی دارد.

Throughput در FTIR چه چیزی را نشان می دهد؟

Throughput را می توان به عنوان میزان انرژی نوری قابل انتقال از منبع تا آشکارساز در نظر گرفت. هر جزء اپتیکی بخشی از این انرژی را عبور می دهد، بازتاب می کند یا جذب می کند. به صورت مفهومی:

PDetector=PSource×T1×T2×R1×R2×...P_{Detector}=P_{Source}\times T_1\times T_2\times R_1\times R_2\times ...

بنابراین حتی افت های کوچک در چند بخش می توانند به صورت تجمعی باعث کاهش قابل توجه Signal شوند. برای مثال، اگر Transmission چند جزء اپتیکی هر کدام چند درصد کاهش پیدا کند، افت نهایی Detector ممکن است بسیار بیشتر از افت هر قطعه به تنهایی باشد. به همین دلیل، کاهش شدت سیگنال FTIR همیشه به معنی خرابی یک قطعه مشخص نیست و باید کل Optical Path ارزیابی شود.

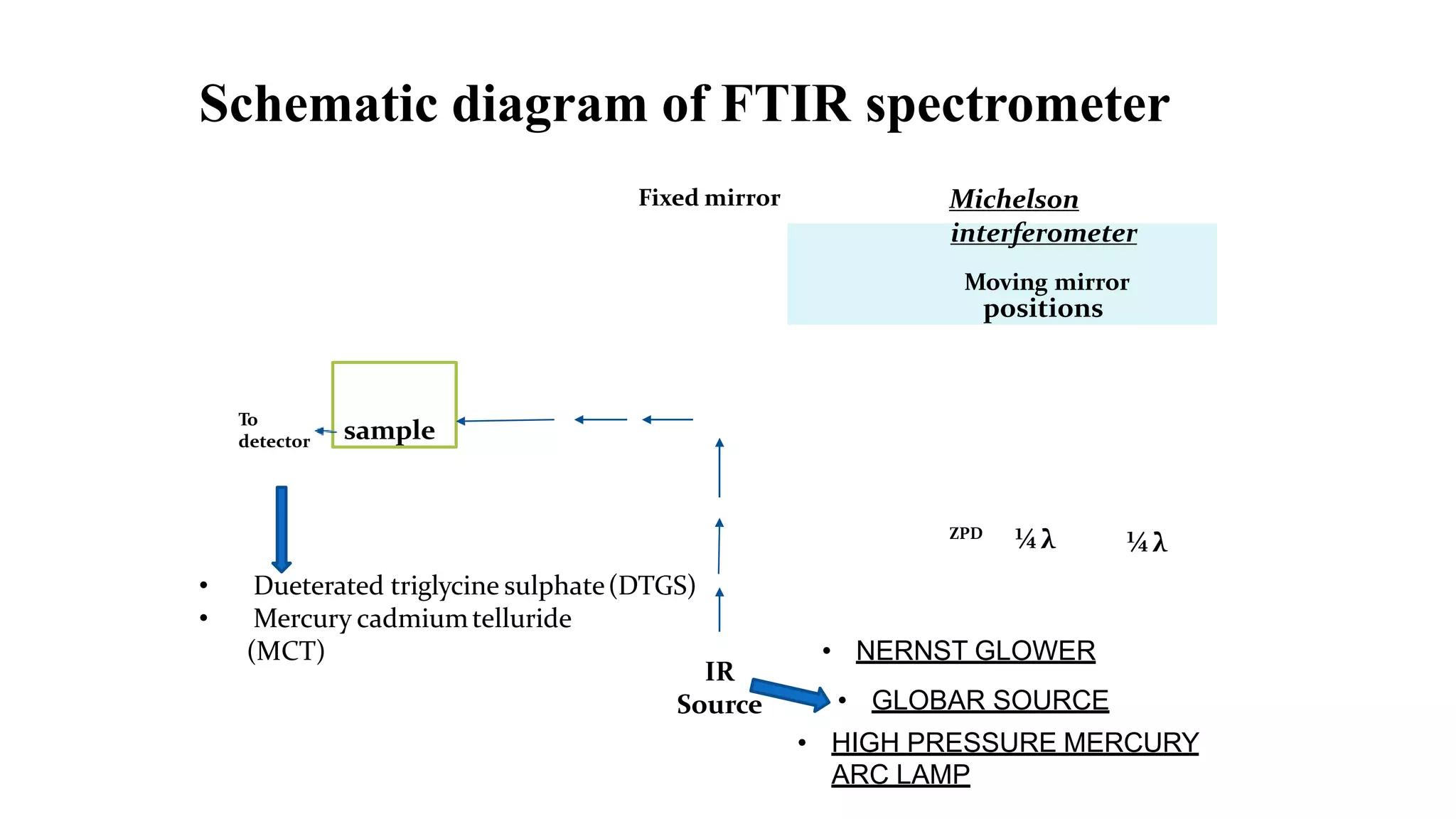

LC-ftir

تفاوت کاهش Signal با افت Signal-to-Noise چیست؟

این دو پارامتر ارتباط نزدیکی دارند اما یک مفهوم نیستند. Signal-to-Noise Ratio یا SNR از نسبت سیگنال مفید به نویز به دست می آید:

SNR=SignalNoiseSNR=\frac{Signal}{Noise}

اگر شدت سیگنال نصف شود ولی Noise ثابت باقی بماند، SNR نیز تقریبا نصف خواهد شد. برای مثال، اگر Signal برابر 2.0 و Noise برابر 0.02 باشد:

SNR=100SNR=100

اگر Signal به 1.0 کاهش یابد و Noise همچنان 0.02 باشد:

SNR=50SNR=50

اما اگر Signal کاهش پیدا کند و همزمان Noise نیز افزایش یابد، افت کیفیت داده شدیدتر خواهد بود. این وضعیت در تشخیص خرابی Detector اهمیت دارد، زیرا آشکارساز معیوب ممکن است هم Response کمتری داشته باشد و هم Noise بیشتری تولید کند.

IR Source چگونه باعث افت شدت طیف می شود؟

IR Source نخستین نقطه ای است که باید هنگام کاهش عمومی Signal بررسی شود. در بسیاری از FTIRهای آزمایشگاهی از منابع حرارتی مانند Globar استفاده می شود که باید در شرایط حرارتی مشخص، تابش پایدار ایجاد کنند. با گذشت زمان، منبع ممکن است دچار فرسودگی، تغییر Emission یا ناپایداری حرارتی شود. اگر توان تابشی منبع کاهش یابد، مقدار انرژی ورودی به Interferometer نیز کاهش پیدا می کند و در نهایت Detector سیگنال ضعیف تری دریافت خواهد کرد.

نشانه های کاهش توان IR Source

  • افت یکنواخت شدت طیف: وقتی منبع در کل محدوده کاری ضعیف شده باشد، بخش بزرگی از طیف نسبت به وضعیت مرجع کاهش شدت نشان می دهد. این الگو معمولا با افت کلی Throughput همراه است.

  • افزایش زمان رسیدن به Signal پایدار: اگر منبع از نظر حرارتی ناپایدار شود، شدت تابش در دقایق ابتدایی پس از روشن شدن دستگاه تغییر می کند و Background در چند Acquisition متوالی یکسان نخواهد بود.

  • افزایش Drift: تغییر تدریجی Emission منبع می تواند باعث تغییر Background شود. این مسئله در اندازه گیری های کمی و مقایسه طیف های متوالی اهمیت بیشتری پیدا می کند.

  • کاهش SNR بدون تغییر شدید شکل باندها: در صورتی که Source Intensity افت کند اما ساختار طیفی حفظ شود، باندها همچنان در موقعیت صحیح دیده می شوند ولی نسبت Signal به Noise کاهش پیدا می کند.

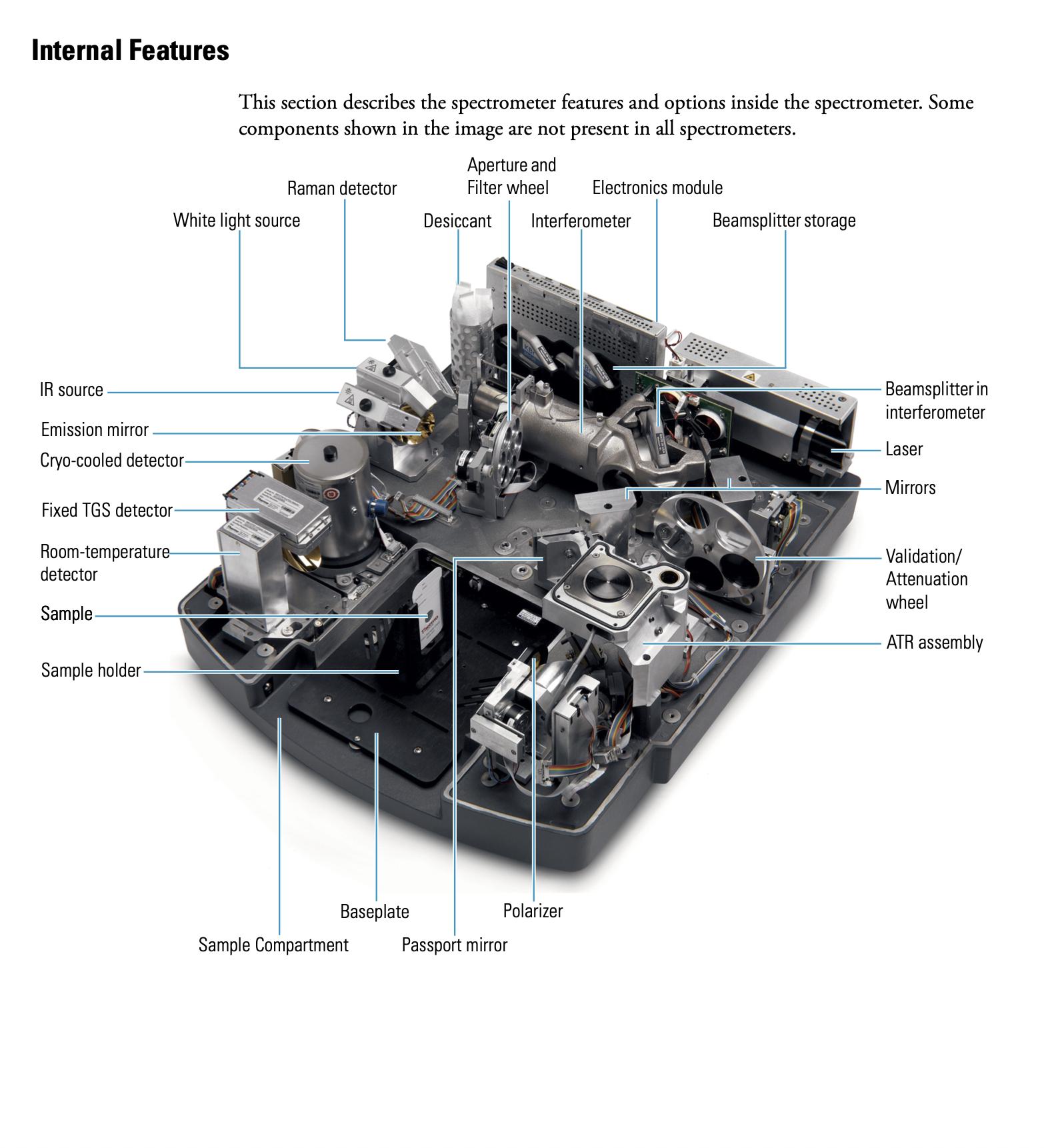

Thermo-IR-MICROSCOPE

آیا هر افت شدت طیف به معنی خرابی منبع IR است؟

خیر. این یکی از خطاهای رایج در عیب یابی FTIR است. اگر Signal در محدوده خاصی از Wavenumber کاهش بیشتری نشان دهد، احتمال مشکل در پاسخ طیفی Detector، Beamsplitter یا Optical Coating بیشتر می شود.

برای نمونه، اگر پاسخ در بخش وسیعی از طیف مناسب باشد اما در یک محدوده مشخص افت شدیدی دیده شود، تعویض مستقیم منبع IR بدون بررسی اجزای اپتیکی می تواند باعث صرف هزینه بدون رفع علت اصلی شود. در مقابل، اگر شدت کل طیف در بسیاری از نواحی کاهش یافته و دامنه Interferogram نیز پایین آمده باشد، منبع IR یکی از گزینه های مهم برای بررسی است.

Beamsplitter چگونه باعث کاهش Throughput می شود؟

Beamsplitter یکی از اجزای اصلی Interferometer است که باید انرژی تابشی را با نسبت مناسب میان مسیرهای نوری توزیع کند. سطح اپتیکی، جنس، پوشش و محدوده کاری آن بر عملکرد سیستم اثر مستقیم دارند. آلودگی، رطوبت، آسیب سطحی، تغییر پوشش یا نصب نادرست می تواند باعث کاهش Transmission یا Reflection شود. از آنجا که Beamsplitter در مرکز معماری Interferometer قرار دارد، خرابی آن ممکن است هم روی شدت سیگنال و هم روی کیفیت Interferogram اثر بگذارد.

افت Beamsplitter چه الگویی در طیف ایجاد می کند؟

اگر Beamsplitter در تمام محدوده کاری دچار افت یکنواخت شده باشد، کاهش عمومی Throughput مشاهده می شود. اما اگر ویژگی اپتیکی آن به طول موج وابسته باشد، افت Signal می تواند طیفی باشد. در این حالت برخی نواحی طیف نسبتا طبیعی و برخی محدوده ها به شکل محسوسی ضعیف خواهند شد. این الگو از نظر تشخیصی بسیار ارزشمند است، زیرا می تواند مشکل اپتیکی را از افت عمومی منبع یا Detector جدا کند.

آلودگی مسیر اپتیکی چرا می تواند Signal را به شدت کاهش دهد؟

FTIR نسبت به آلودگی مسیر نوری حساس است. ذرات، بخارات، رطوبت و آلودگی سطحی می توانند Transmission نور مادون قرمز را کاهش دهند. آلودگی پنجره های اپتیکی یا سطوح حساس می تواند باعث Scatter و Absorption ناخواسته شود. اگر یک سطح اپتیکی به اندازه کافی آلوده باشد، بخشی از انرژی به جای رسیدن به Detector از مسیر اصلی خارج می شود. این کاهش ممکن است ابتدا جزئی باشد اما در کنار افت سایر اجزا به کاهش محسوس Throughput منجر شود.

رطوبت و CO2 چگونه به تشخیص اشتباه منجر می شوند؟

هوای محیط دارای بخار آب و دی اکسید کربن است و هر دو در ناحیه مادون قرمز باندهای جذبی مشخصی ایجاد می کنند. اگر مسیر نوری FTIR به اندازه کافی از محیط ایزوله نباشد یا Purge مناسب انجام نشود، این باندها می توانند در Background دیده شوند. در چنین شرایطی کاربر ممکن است تصور کند شدت Signal در برخی نواحی کاهش یافته، در حالی که بخشی از مشکل مربوط به جذب محیطی است. تغییرات باندهای آب و CO2 بین دو Background متوالی می تواند سرنخ مهمی برای تشخیص این وضعیت باشد.

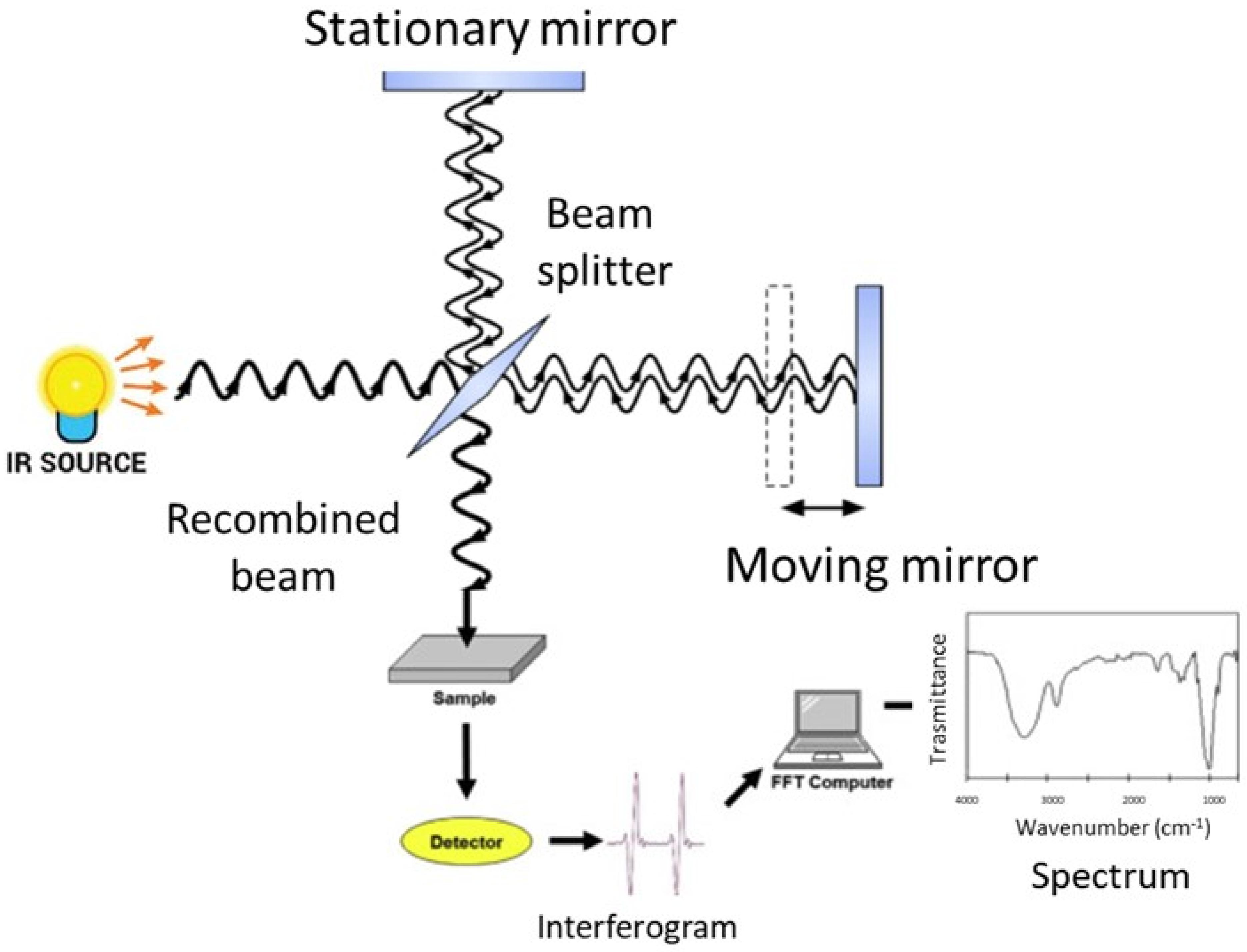

کاهش-توان-IR-Source

جدول تشخیص افت شدت سیگنال بر اساس الگوی خرابی

برای عیب یابی دقیق، بهتر است فقط مقدار کاهش شدت بررسی نشود، بلکه محل و الگوی آن نیز ثبت شود.

الگوی مشاهده شدهپارامتر قابل بررسیقطعه محتملروش تشخیصاثر اصلی
افت تقریبا یکنواخت کل طیف Total Signal IR Source مقایسه شدت Background کاهش SNR
افت در محدوده مشخص Spectral Response Beamsplitter / Detector مقایسه چند Wavenumber افت حساسیت موضعی
افت همراه با Noise SNR Detector / Amplifier RMS Noise کاهش کیفیت داده
افت همراه با باندهای آب و CO2 Background Profile Purge / محیط مقایسه Background Artifact طیفی
افت پس از تعمیر اپتیک Throughput Alignment بررسی مسیر نوری کاهش انرژی
افت همراه با تغییر Interferogram Interferogram Amplitude Interferometer بررسی داده خام افت Throughput
افت تدریجی با زمان Drift Source / Thermal System ثبت Signal vs Time ناپایداری
افت فقط پس از قرار دادن نمونه Sample Throughput Sample Compartment مقایسه Background و Sample خطای اندازه گیری

آشکارساز چگونه باعث کاهش شدت سیگنال FTIR می شود؟

Detector وظیفه تبدیل انرژی مادون قرمز دریافت شده به سیگنال الکتریکی را دارد. اگر Responsivity آن کاهش یابد، حتی در صورت ثابت بودن توان نوری، خروجی الکتریکی کاهش خواهد یافت. این تفاوت مهم است:

Optical Power≠Electrical SignalOptical\ Power \neq Electrical\ Signal

ممکن است نور کافی به Detector برسد اما به دلیل افت Responsivity، سیگنال خروجی پایین باشد. بنابراین برای تشخیص Detector نباید فقط شدت طیف نهایی بررسی شود. باید مشخص شود آیا افت Signal در مرحله اپتیکی رخ داده یا در مرحله تبدیل نوری به الکتریکی.

DTGS و MCT در تشخیص افت حساسیت چه تفاوتی دارند؟

FTIRهای مختلف می توانند از آشکارسازهای متفاوت استفاده کنند و رفتار خرابی آنها نیز یکسان نیست. Detectorهای DTGS در بسیاری از کاربردهای عمومی FTIR استفاده می شوند و عملکرد آنها به شرایط حرارتی و الکترونیکی وابسته است. MCT معمولا برای کاربردهایی که به حساسیت و سرعت بالاتر نیاز دارند مورد استفاده قرار می گیرد و شرایط عملیاتی خاص خود را دارد. در هنگام عیب یابی باید نوع Detector، محدوده کاری و شرایط بهره برداری همان دستگاه در نظر گرفته شود. بنابراین نمی توان یک آستانه عمومی را برای تمام آشکارسازهای FTIR تعریف کرد.

افت Responsivity آشکارساز چگونه از افت Source تفکیک می شود؟

یکی از روش های مهم، بررسی سیگنال در چند نقطه از مسیر و مقایسه رفتار آن با Background و Interferogram است. اگر انرژی نوری مناسب وجود داشته باشد ولی خروجی الکتریکی Detector کاهش یافته باشد، احتمال مشکل آشکارساز یا مدار تقویت بیشتر می شود.اگر هم انرژی ورودی و هم سیگنال خروجی کاهش یافته باشند، منبع یا Optical Path باید با دقت بیشتری بررسی شوند. در سیستم های تخصصی، اندازه گیری مستقیم Signal قبل و بعد از مرحله تبدیل و مقایسه آن با وضعیت مرجع می تواند این دو حالت را از یکدیگر جدا کند.

Interferogram چه اطلاعاتی درباره کاهش Signal می دهد؟

Interferogram یکی از بهترین داده های تشخیصی در FTIR است. اگر دامنه کلی آن کاهش یافته باشد، احتمال افت انرژی ورودی به Detector وجود دارد. اگر شکل آن تغییر کند یا ناپایداری داشته باشد، علاوه بر افت Signal باید Interferometer، حرکت آینه و Reference System بررسی شوند. در حالت سالم، ثبت چند Interferogram متوالی باید رفتار قابل تکراری ایجاد کند. تغییرات محسوس در دامنه یا شکل آن می تواند نشان دهنده ناپایداری منبع، حرکت مکانیکی یا آشکارساز باشد.

نقش Alignment در افت Throughput

حتی اگر تمام قطعات اپتیکی سالم باشند، Alignment نامناسب می تواند باعث کاهش Signal شود. در یک سیستم FTIR، پرتو باید با زاویه و موقعیت مناسب به Beamsplitter، آینه ها، محفظه نمونه و Detector برسد. جابجایی بسیار کوچک یک آینه یا Beamsplitter می تواند بخشی از انرژی را از مسیر اصلی خارج کند. به همین دلیل، پس از تعمیر یا تعویض قطعات اپتیکی، بررسی Alignment باید بخشی از فرآیند Verification باشد.

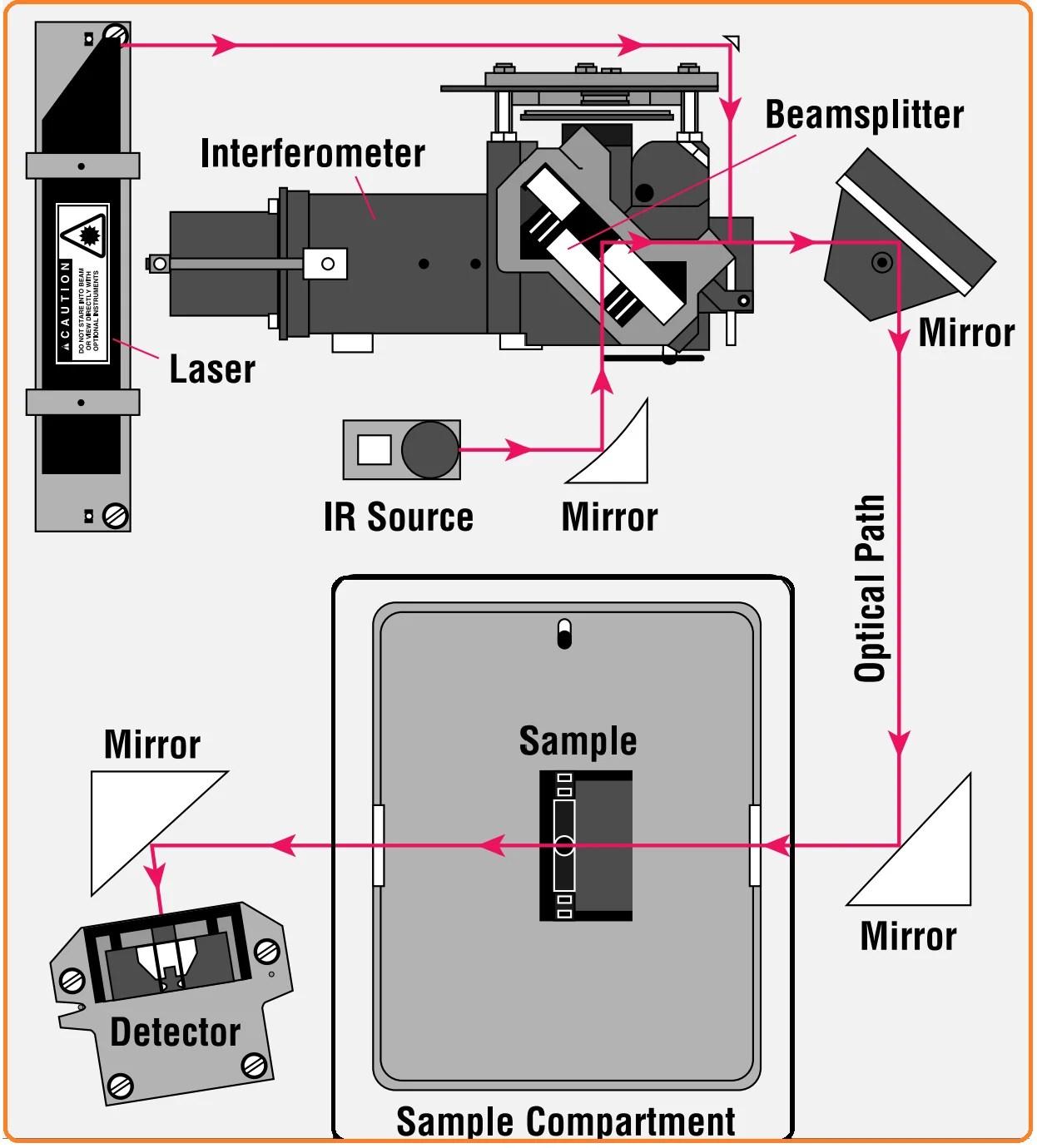

کاهش-شدت-سیگنال-FTIR

چرا باز کردن مسیر اپتیکی می تواند مشکل جدید ایجاد کند؟

اجزای اپتیکی FTIR نسبت به موقعیت نسبی بسیار حساس هستند. اگر یک قطعه بدون ابزار و روش مناسب باز و بسته شود، ممکن است موقعیت آن نسبت به محور نوری تغییر کند. در نتیجه، دستگاه پس از تعمیر ظاهرا روشن و فعال خواهد بود اما Signal Level پایین تر از وضعیت قبلی باقی می ماند. این وضعیت اهمیت ثبت Signal قبل از تعمیر را نشان می دهد. بدون داده مرجع، تشخیص اینکه تعمیر باعث بهبود یا افت Throughput شده دشوار خواهد بود.

جدول ارتباط KPI با منبع احتمالی خرابی

دو شاخص مهم در بررسی افت Signal، یعنی Throughput و Signal-to-Noise، باید همراه با سایر پارامترها تحلیل شوند.

KPIوضعیت غیرطبیعیتفسیر فنیبخش های قابل بررسیاهمیت در نتیجه
Throughput کاهش کلی افت انرژی نوری Source / Optics کاهش شدت
SNR کاهش Signal کمتر یا Noise بیشتر Detector / Source / Electronics کاهش حساسیت
Interferogram Amplitude افت انرژی کمتر در Detector Source / Beamsplitter کاهش Signal
Baseline Stability Drift تغییر انرژی با زمان Source / محیط خطای کمی
Spectral Response افت موضعی وابستگی به Wavenumber Detector / Optics حذف باندهای ضعیف
Noise RMS افزایش نویز الکتریکی یا آشکارسازی Detector / Amplifier افت کیفیت
Repeatability کاهش ناپایداری سیستم Source / Detector / Interferometer کاهش اعتمادپذیری

آیا کاهش Signal همیشه با خرابی Detector همراه است؟

خیر. اگر Detector خراب باشد، معمولا علاوه بر کاهش Response باید نشانه هایی مانند افزایش Noise، کاهش SNR یا تغییر رفتار سیگنال در محدوده کاری آن نیز بررسی شود. در مقابل، خرابی Source معمولا روی انرژی ورودی کل سیستم اثر می گذارد و ممکن است دامنه Interferogram را نیز کاهش دهد. اگر افت Signal فقط در یک محدوده طیفی مشخص دیده شود، بررسی Response طیفی Detector و Beamsplitter اهمیت بیشتری پیدا می کند.

نقش تقویت کننده و مدار الکترونیکی در افت سیگنال

پس از Detector، سیگنال باید توسط مدار Analog Front-End تقویت و آماده تبدیل دیجیتال شود. هرگونه افت Gain، افزایش Noise، Offset یا ناپایداری Power Supply می تواند خروجی نهایی را تحت تاثیر قرار دهد. در این حالت ممکن است مسیر نوری سالم باشد اما Signal دیجیتال ثبت شده کمتر از مقدار واقعی باشد. اگر Noise الکترونیکی افزایش یافته باشد، SNR نیز کاهش پیدا می کند حتی اگر Throughput اپتیکی تغییری نکرده باشد. بنابراین عیب یابی حرفه ای باید مرز میان Optical Signal و Electrical Signal را مشخص کند.

Grounding و نویز الکترونیکی چه ارتباطی با افت SNR دارند؟

Grounding نامناسب معمولا مستقیما باعث کاهش توان IR نمی شود، اما می تواند Noise را افزایش دهد. افزایش Noise باعث می شود SNR کاهش پیدا کند و کاربر احساس کند حساسیت دستگاه افت کرده است. اگر Signal Level تقریبا ثابت باشد ولی RMS Noise افزایش یافته باشد، احتمال مشکل در بخش الکترونیکی یا شرایط محیطی بیشتر می شود. این الگو با کاهش واقعی Throughput متفاوت است و باید جداگانه بررسی شود.

عیب یابی کاهش شدت سیگنال FTIR بر اساس چهار سناریوی اصلی

سناریوی اول؛ Signal کم شده و Noise ثابت مانده است

در این حالت ابتدا Source، Optical Path، Beamsplitter و Alignment بررسی می شوند. کاهش Signal با Noise ثابت معمولا به معنی افت انرژی مفید است.

سناریوی دوم؛ Signal کم شده و Noise افزایش یافته است

در این وضعیت Detector، Amplifier، Source و Power Supply باید همزمان بررسی شوند. کاهش Signal همراه با افزایش Noise معمولا SNR را به شدت کاهش می دهد.

سناریوی سوم؛ فقط یک محدوده طیفی افت کرده است

این الگو بیشتر با یک مشکل طیفی در Optical Component یا Detector سازگار است. بررسی Response در چند Wavenumber می تواند محل افت را مشخص کند.

سناریوی چهارم؛ Signal در طول زمان تغییر می کند

در این حالت Stability منبع، شرایط حرارتی، Purge، Detector و Interferometer باید بررسی شوند. ثبت Signal در بازه های زمانی مشخص برای تشخیص Drift ضروری است.

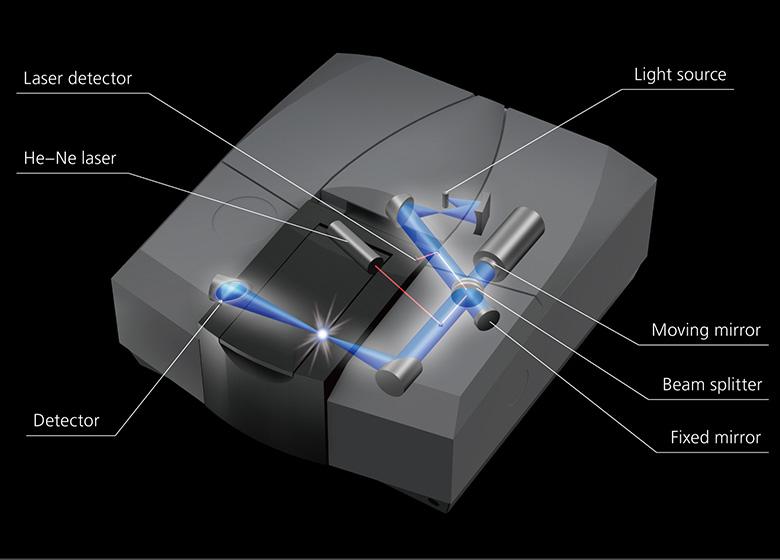

High-Sensitivity-irtracer-100

آلودگی Beamsplitter چه تفاوتی با آلودگی محفظه نمونه دارد؟

آلودگی Beamsplitter می تواند روی بخش بزرگی از Signal تاثیر بگذارد، زیرا این قطعه در مسیر اصلی Interferometer قرار دارد. اما آلودگی پنجره Sample Compartment ممکن است تاثیر بیشتری روی اندازه گیری های نمونه داشته باشد و در Background نیز الگوی متفاوتی ایجاد کند.

مقایسه سه وضعیت می تواند مفید باشد:

BackgroundCleanBackground_{Clean} BackgroundCurrentBackground_{Current} SampleCurrentSample_{Current}

تفاوت این سه داده می تواند مشخص کند افت در مسیر عمومی دستگاه ایجاد شده یا در بخش مرتبط با نمونه.

فرآیند تخصصی بررسی کاهش شدت سیگنال FTIR

عیب یابی بهتر است از ساده ترین شاخص قابل اندازه گیری آغاز شود و سپس به اجزای داخلی برسد.

  • ثبت Signal اولیه: شدت Background، دامنه Interferogram و SNR در شرایط ثابت ثبت می شود تا یک مرجع کمی برای مقایسه وجود داشته باشد.

  • بررسی IR Source: شدت و پایداری منبع در طول زمان بررسی می شود. افت کلی Signal همراه با کاهش دامنه Interferogram می تواند احتمال ضعف منبع را افزایش دهد.

  • ارزیابی Throughput اپتیکی: مسیر Beamsplitter، آینه ها، پنجره ها و سایر Optical Components بررسی می شود. افت موضعی در Wavenumberهای مشخص باید با Response طیفی اجزا تطبیق داده شود.

  • کنترل Detector: Response و Noise آشکارساز بررسی می شود. کاهش Signal الکتریکی در شرایطی که انرژی اپتیکی مناسب است، احتمال مشکل در Detector یا مدار ورودی را افزایش می دهد.

  • بررسی Alignment: پس از هرگونه تعمیر اپتیکی یا مکانیکی، موقعیت مسیر پرتو و کیفیت انتقال انرژی باید بررسی شود. Alignment نامناسب می تواند بدون خرابی قطعه باعث افت Throughput شود.

  • کنترل شرایط محیطی: باندهای آب و CO2، وضعیت Purge و تغییرات Background بررسی می شوند. این مرحله از تشخیص اشتباه آلودگی محیطی به عنوان خرابی سخت افزاری جلوگیری می کند.

  • Verification نهایی: پس از تعمیر، Signal-to-Noise، Throughput، Background Stability و Repeatability دوباره اندازه گیری می شوند تا عملکرد دستگاه با داده پیش از تعمیر مقایسه شود.

چه زمانی کاهش شدت سیگنال نیاز به تعویض قطعه دارد؟

تعویض Source یا Detector باید زمانی انجام شود که تست های تشخیصی نشان دهند قطعه از محدوده عملکردی مورد انتظار خارج شده است.برای مثال، اگر Source Intensity کاهش یافته، دامنه Interferogram پایین آمده و پس از بررسی Optical Path مشکل دیگری پیدا نشود، منبع یکی از گزینه های اصلی خواهد بود. اگر Optical Throughput مناسب باشد اما Electrical Signal پایین و Noise بالا باشد، Detector یا مدار تقویت باید با دقت بیشتری بررسی شود. همچنین اگر Signal فقط در محدوده مشخصی کاهش یافته باشد، تعویض یک قطعه عمومی بدون بررسی پاسخ طیفی می تواند تشخیص اشتباه ایجاد کند.

کالیبراسیون پس از رفع افت Signal چه اهمیتی دارد؟

رفع علت فیزیکی کاهش Signal پایان فرآیند تعمیر نیست. اگر منبع، Detector، Beamsplitter یا یکی از اجزای اپتیکی تعویض یا تنظیم شده باشد، پاسخ کل سیستم ممکن است نسبت به وضعیت قبلی تغییر کند. به همین دلیل، بعد از تعمیر باید عملکرد سیستم با معیارهای قابل اندازه گیری بررسی شود.

مهم ترین شاخص ها شامل Signal-to-Noise، Throughput، Background Stability، Wavenumber Accuracy، Resolution و Repeatability هستند. کالیبراسیون یا Verification باید پس از اطمینان از سلامت سخت افزار انجام شود. کالیبراسیون نرم افزاری نباید برای پنهان کردن افت واقعی Throughput یا خرابی Detector مورد استفاده قرار گیرد.

تاثیر کاهش Signal FTIR بر نتایج آنالیز

افت شدت سیگنال فقط یک مشکل ظاهری نیست. وقتی Signal کاهش می یابد، باندهای ضعیف زودتر تحت تاثیر Noise قرار می گیرند. در یک نمونه پلیمری، کاهش SNR ممکن است تشخیص یک باند ضعیف مربوط به افزودنی را دشوار کند. در یک ماده دارویی، افت حساسیت می تواند باعث شود یک پیک با شدت پایین از Noise به خوبی تفکیک نشود. در آنالیز کمی نیز تغییر Signal می تواند بر نسبت شدت باندها و در نتیجه Calibration Model اثر بگذارد. بنابراین ارزیابی سلامت FTIR باید بر اساس کاربرد واقعی دستگاه انجام شود؛ دستگاهی که هنوز یک طیف قابل مشاهده تولید می کند، لزوما از نظر تحلیلی در وضعیت مناسب قرار ندارد.

جمع بندی تخصصی علت کاهش شدت سیگنال FTIR

کاهش شدت سیگنال FTIR نتیجه یک علت واحد نیست و برای تشخیص صحیح باید کل زنجیره تولید، انتقال و آشکارسازی انرژی بررسی شود. IR Source ممکن است توان تابشی خود را از دست داده باشد، Beamsplitter یا آینه ها ممکن است Throughput را کاهش داده باشند، آلودگی مسیر اپتیکی می تواند بخشی از تابش را جذب یا پراکنده کند و Detector نیز ممکن است Responsivity کافی نداشته باشد.

مهم ترین راه تشخیص، مقایسه همزمان چند شاخص است. اگر Signal و Interferogram هر دو افت کرده باشند، بررسی Source و Optical Path اهمیت بیشتری دارد. اگر Signal کاهش یافته و Noise افزایش یافته باشد، Detector و Electronics باید با دقت بررسی شوند. اگر افت فقط در بخشی از محدوده Wavenumber مشاهده شود، Response طیفی اجزای اپتیکی و آشکارساز اهمیت پیدا می کند.

در نهایت، دو KPI یعنی Throughput و Signal-to-Noise باید در کنار Background Stability، Interferogram Amplitude و Repeatability ارزیابی شوند. این رویکرد باعث می شود عیب یابی FTIR از یک بررسی ظاهری طیف به یک فرآیند فنی مبتنی بر داده تبدیل شود و مشخص گردد کاهش شدت سیگنال دقیقا در منبع، مسیر اپتیکی، Beamsplitter، Detector یا بخش الکترونیکی ایجاد شده است.
