عیب یابی سیستم خلأ ICP-MS؛ پمپ های توربومولکولار و Rotary Pump

عیب یابی اصولی باید بر پایه تحلیل روند فشار، زمان تخلیه محفظه، وضعیت دور پمپ توربو، شرایط پمپ پشتیبان، رفتار شیرها و اتصالات و ارتباط خطای خلأ با عملکرد منبع یونی و Interface انجام شود. در دستگاه های ICP-MS، ساختار محفظه ها، نوع پمپ، محدوده فشار مجاز و منطق حفاظتی کنترلر میان مدل های مختلف تفاوت دارد؛ بنابراین، مقادیر تشخیصی باید با مشخصات فنی همان مدل تطبیق داده شوند و نمی توان یک فشار یا زمان راه اندازی واحد را برای تمام دستگاه ها معیار قرار داد.

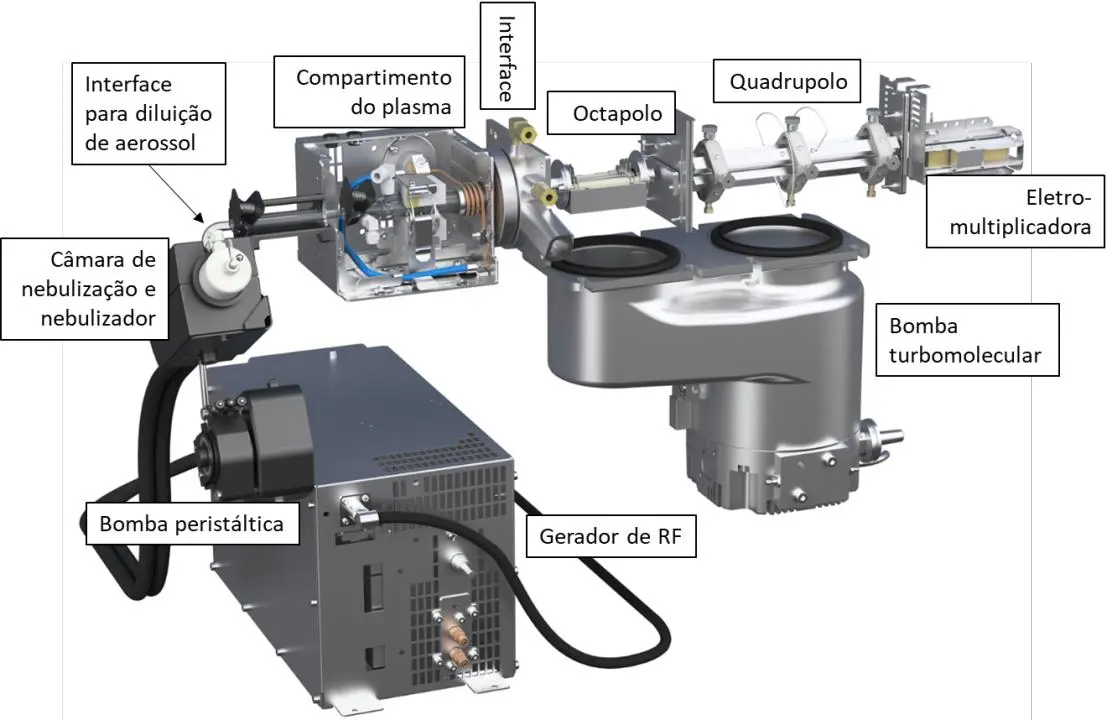

معماری سیستم خلأ ICP-MS و ارتباط میان مراحل تخلیه

در ICP-MS، یون ها از پلاسما در فشار اتمسفری وارد Interface می شوند و سپس به بخش هایی منتقل می شوند که برای عملکرد صحیح به فشار بسیار پایین تری نیاز دارند. انتقال یون از یک ناحیه به ناحیه دیگر باید در شرایطی انجام شود که برخوردهای ناخواسته با مولکول های گاز، پراکندگی یون و اختلال در جداسازی جرمی تا حد امکان کنترل شوند.

سیستم خلأ معمولا از چند ناحیه با فشارهای متفاوت تشکیل شده است. پمپ پشتیبان، گاز را از ورودی خود خارج می کند و شرایط لازم را برای کار پمپ توربومولکولار فراهم می سازد. پمپ توربو نیز با انتقال مولکول های گاز از ورودی به سمت خروجی، فشار ناحیه متصل به خود را کاهش می دهد. در برخی طراحی ها، چند پمپ توربو یا چند محفظه خلأ به صورت مستقل یا مرحله ای به کار می روند.

تفاوت وظیفه Turbo Pump و Rotary Pump

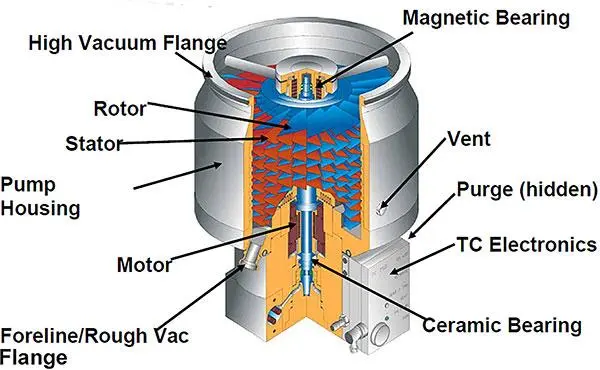

Turbo Pump: پمپ توربومولکولار از مجموعه ای از روتورهای پرسرعت و استاتورهای ثابت تشکیل شده است. برخوردهای متوالی مولکول های گاز با سطوح متحرک و انتقال تکانه، حرکت گاز را به سمت خروجی پمپ هدایت می کند. این پمپ برای دستیابی به فشار پایین در محفظه های حساس دستگاه به کار می رود، اما عملکرد آن به شرایط فشار در خروجی و سلامت پمپ پشتیبان وابسته است.

Rotary Pump: پمپ روتاری روغنی، در بسیاری از سامانه ها نقش پمپ پشتیبان را بر عهده دارد. این پمپ با کاهش فشار سمت خروجی Turbo Pump، شرایط لازم برای کار پمپ توربو را فراهم می کند. فرسودگی پره ها، آلودگی روغن، نشتی آب بندی ها یا کاهش ظرفیت پمپاژ می تواند باعث افزایش فشار پشتیبان و اختلال در عملکرد پمپ توربو شود.

Backing Line: مسیر ارتباطی میان خروجی پمپ توربو و ورودی پمپ پشتیبان باید از نظر نشتی، انسداد، آلودگی و سلامت اتصالات بررسی شود. خرابی این مسیر می تواند عملکرد هر دو پمپ را تحت تاثیر قرار دهد، حتی اگر هر دو پمپ به صورت مستقل روشن شوند.

Vacuum Gauge و کنترلر: گیج های خلأ و کنترلرها فشار یا وضعیت سیستم را پایش می کنند و بر اساس منطق حفاظتی مدل دستگاه، اجازه راه اندازی یا ادامه کار را می دهند. خطای حسگر، کابل معیوب یا تنظیمات نامناسب می تواند به هشدار کاذب منجر شود؛ اما پیش از متهم کردن حسگر باید احتمال وجود مشکل واقعی در خلأ بررسی شود.

فشار خلأ چگونه بر عملکرد ICP-MS اثر می گذارد؟

در ICP-MS، افت کیفیت خلأ می تواند تعداد برخوردهای یون با مولکول های گاز را افزایش دهد. این برخوردها ممکن است مسیر یون را تغییر دهند، انرژی آن را کاهش دهند یا احتمال رسیدن آن به آشکارساز را کم کنند. اثر نهایی به محل افت فشار، طراحی آنالایزر و نوع مشکل بستگی دارد.

برای درک بهتر موضوع، باید میان فشار محفظه، سرعت پمپاژ و بار گازی تفاوت قائل شد. فشار اندازه گیری شده تنها به ظرفیت اسمی پمپ وابسته نیست؛ مقدار گاز واردشده به محفظه، رسانایی مسیر انتقال گاز و وضعیت آب بندی ها نیز بر آن اثر می گذارند.

رابطه فشار، بار گازی و سرعت موثر پمپاژ

در شرایط پایدار، رابطه تقریبی زیر برای تحلیل عملکرد یک سیستم خلأ به کار می رود:

در این رابطه:

• \(P\): فشار پایدار محفظه، بر حسب واحدی مانند mbar یا Pa.

• \(Q\): بار گازی واردشده به سیستم، با واحد متناسب با فشار و حجم بر زمان.

• \(S_{\mathrm{eff}}\): سرعت موثر پمپاژ در محل محفظه، بر حسب حجم بر زمان.

این رابطه نشان می دهد که فشار ممکن است به دو علت اصلی افزایش یابد: بیشتر شدن بار گازی یا کاهش سرعت موثر پمپاژ. نشتی، آزاد شدن گاز از سطوح داخلی، ورود گاز فرایندی و آلودگی می توانند \(Q\) را افزایش دهند؛ در حالی که فرسودگی پمپ، افت عملکرد پمپ پشتیبان یا محدودیت مسیر انتقال می توانند \(S_{\mathrm{eff}}\) را کاهش دهند.

سرعت موثر پمپاژ در محل محفظه لزوما برابر با سرعت اسمی درج شده در کاتالوگ پمپ نیست. طول لوله، قطر داخلی، زانویی ها، شیرها و رسانایی مسیر می توانند ظرفیت موثر تخلیه را کاهش دهند.

تاثیر فشار بر مسیر حرکت یون

میانگین مسافت آزاد طی شده توسط مولکول یا ذره میان دو برخورد، در یک مدل گاز رقیق، به صورت تقریبی از رابطه زیر پیروی می کند:

که در آن:

• \(\lambda\): میانگین مسافت آزاد.

• \(k_B\): ثابت بولتزمن.

• \(T\): دمای مطلق.

• \(d\): قطر برخوردی موثر مولکول.

• \(P\): فشار گاز.

با ثابت بودن دما و سایر پارامترها، افزایش فشار باعث کاهش میانگین مسافت آزاد می شود. در نتیجه، احتمال برخوردهای گازی بیشتر خواهد شد. البته این رابطه یک مدل عمومی گاز رقیق است و برای پیش بینی مستقیم عملکرد یک مدل مشخص ICP-MS کافی نیست؛ زیرا هندسه محفظه، انرژی یون، نوع گاز و میدان های الکتریکی نیز دخالت دارند.

نشانه های اولیه خرابی سیستم خلأ؛ از Vacuum Error تا افت حساسیت

تشخیص خرابی زمانی دقیق تر می شود که زمان وقوع خطا، روند فشار و شرایط کاری دستگاه به صورت همزمان ثبت شوند. خطایی که بلافاصله پس از روشن کردن دستگاه ظاهر می شود، از نظر تشخیصی با خطایی که پس از چند ساعت آنالیز یا پس از ورود نمونه رخ می دهد یکسان نیست.

• طولانی شدن زمان Pump Down: اگر دستگاه نسبت به سابق برای رسیدن به فشار کاری زمان بیشتری نیاز داشته باشد، احتمال نشتی، افزایش بار گازی، ضعف پمپ پشتیبان، محدودیت مسیر یا کاهش عملکرد پمپ توربو مطرح است.

• نمایش Vacuum Error در راه اندازی: این وضعیت ممکن است به فشار نامناسب، نرسیدن Turbo Pump به دور مورد انتظار، خطای حسگر یا فعال شدن حفاظت کنترلی مربوط باشد.

• توقف یا راه اندازی مجدد پمپ توربو: قطع و وصل شدن غیرعادی پمپ باید از نظر فشار Backing، خطای کنترلر، دمای کاری، وضعیت کابل ها و شرایط مجاز راه اندازی بررسی شود.

• افزایش ناگهانی فشار: وقوع ناگهانی این وضعیت می تواند به باز شدن شیر، خرابی اتصال، نشتی تازه، ورود غیرمنتظره گاز یا از دست رفتن عملکرد یک پمپ مرتبط باشد.

• افت حساسیت همراه با تغییر فشار: این همزمانی احتمال ارتباط مشکل با خلأ را افزایش می دهد، اما برای اثبات علت کافی نیست. سیستم ورود نمونه، Cone، Ion Optics و Detector نیز باید در صورت لزوم بررسی شوند.

• تغییر فشار پس از گرم شدن دستگاه: اگر فشار با افزایش دمای قطعات تغییر کند، باید آزاد شدن گاز از سطوح، وضعیت آب بندی ها، بار حرارتی و عملکرد پمپ ها بررسی شود.

برای ثبت اولیه، بهتر است مقدار فشار در چند نقطه زمانی مشخص، زمان رسیدن به شرایط کاری، وضعیت دور پمپ توربو و متن دقیق خطا ثبت شوند. این اطلاعات برای مقایسه قبل و بعد از تعمیر ارزش بیشتری از یادداشت کلی «خلأ ضعیف است» دارند.

عیب یابی Turbo Pump؛ بررسی دور، کنترلر و ظرفیت پمپاژ

پمپ توربومولکولار یکی از اجزای حساس سیستم خلأ است. روتور این پمپ با سرعت بالا می چرخد و عملکرد صحیح آن به شرایط فشار ورودی و خروجی، سلامت یاتاقان ها، کنترلر، خنک کاری و نصب مکانیکی وابسته است. اختلال در هر یک از این عوامل می تواند باعث طولانی شدن تخلیه، نمایش خطای پمپ یا ناتوانی در حفظ فشار مطلوب شود.

چرا Turbo Pump به Backing Pump وابسته است؟

پمپ توربو برای کار در محدوده فشار مشخص طراحی شده است و نمی تواند به تنهایی تمام فشار اولیه را از فشار اتمسفری تا خلأ نهایی کاهش دهد. پمپ پشتیبان، گاز خروجی Turbo Pump را تخلیه می کند و فشار سمت خروجی را در محدوده مجاز نگه می دارد.

اگر Rotary Pump ضعیف شود یا مسیر Backing مسدود گردد، فشار خروجی پمپ توربو ممکن است افزایش یابد. در این شرایط، پمپ توربو ممکن است نتواند به دور نهایی برسد، زمان راه اندازی آن طولانی شود یا کنترلر برای حفاظت از پمپ عملکرد را متوقف کند.

بنابراین، مشاهده خطای Turbo Pump همیشه به معنی خرابی خود پمپ توربو نیست. پیش از تصمیم به تعویض، باید شرایط پمپ پشتیبان و مسیر تخلیه آن بررسی شوند.

موارد کلیدی در بررسی Turbo Pump

• دور نهایی و زمان شتاب گیری: مقدار دور و مدت رسیدن به آن باید با مشخصات پمپ و سوابق معتبر دستگاه مقایسه شود. افزایش زمان شتاب گیری می تواند از فشار Backing بالا، بار گازی زیاد یا مشکل خود پمپ ناشی شود.

• وضعیت کنترلر: کد خطا، جریان مصرفی، وضعیت ارتباطی و هشدارهای دمایی باید مطابق راهنمای کنترلر تفسیر شوند. قطع ارتباط کنترلر با نرم افزار دستگاه می تواند با خرابی مکانیکی پمپ اشتباه گرفته شود.

• صدای غیرعادی یا لرزش: صدای غیرمعمول، لرزش جدید یا تغییر رفتار مکانیکی نیازمند بررسی تخصصی است. باز کردن پمپ یا تلاش برای توقف دستی روتور می تواند خطرناک باشد.

• شرایط خنک کاری: اگر مدل پمپ به خنک کاری هوا یا آب وابسته باشد، اختلال در آن می تواند باعث افزایش دما و فعال شدن حفاظت شود.

• وضعیت نصب و اتصالات: شل شدن اتصالات، بار مکانیکی نامناسب یا نصب خارج از دستورالعمل سازنده ممکن است بر عملکرد و عمر پمپ تاثیر بگذارد.

چه زمانی احتمال خرابی مکانیکی Turbo Pump بیشتر می شود؟

اگر فشار پشتیبان در محدوده مجاز باشد، نشتی عمده شناسایی نشود، بار گازی غیرعادی وجود نداشته باشد اما پمپ توربو همچنان در رسیدن به دور کاری یا حفظ عملکرد ناموفق باشد، احتمال نقص خود پمپ یا کنترلر آن بیشتر می شود.

در چنین وضعیتی، باید داده های کنترلر و مشخصات پمپ بررسی شوند. تشخیص خرابی یاتاقان، روتور یا اجزای داخلی معمولا به ارزیابی تخصصی نیاز دارد. تعمیر مکانیکی پمپ توربو باید توسط مرکز مجاز یا متخصص واجد صلاحیت انجام شود؛ زیرا بالانس روتور، پاکیزگی داخلی و کنترل ایمنی پس از تعمیر اهمیت زیادی دارند.

Rotary Pump و Backing Pump؛ چرا ضعف پمپ پشتیبان باعث Vacuum Error می شود؟

پمپ روتاری روغنی در بسیاری از دستگاه ها برای ایجاد خلأ اولیه و پشتیبانی از پمپ توربو استفاده می شود. این پمپ با تغییر حجم محفظه های داخلی و هدایت گاز به سمت خروجی، فشار را کاهش می دهد. سلامت روغن، وضعیت آب بندی ها، شیرهای داخلی، پره ها و شرایط خروجی بر عملکرد آن تاثیر مستقیم دارند.

در دستگاه هایی که از پمپ خشک به عنوان Backing Pump استفاده می کنند، اصول تشخیص مشابه است اما روش سرویس، قطعات مصرفی و محدودیت های کاری متفاوت خواهد بود. بنابراین، پیش از اعمال هر روش تعمیراتی باید نوع دقیق پمپ شناسایی شود.

خرابی های رایج پمپ پشتیبان

افت کیفیت روغن: روغن نامناسب، آلوده یا تخریب شده می تواند عملکرد آب بندی و پمپاژ را مختل کند. در برخی پمپ ها، آلودگی روغن با بخار یا مواد فرایندی می تواند به افت خلأ نهایی منجر شود. تعویض روغن باید با نوع و گرید مورد تایید سازنده انجام شود.

کاهش سطح روغن یا وضعیت نامناسب آن: کمبود روغن می تواند باعث اختلال در روانکاری و آب بندی شود؛ در مقابل، پر کردن بیش از حد نیز ممکن است مشکلات عملیاتی ایجاد کند. سطح روغن باید طبق روش تعیین شده برای همان مدل بررسی شود.

فرسودگی پره ها و آب بندی ها: با افزایش ساعات کارکرد، برخی اجزای داخلی ممکن است فرسوده شوند و ظرفیت پمپاژ کاهش یابد. در این وضعیت، روشن بودن پمپ لزوما به معنی عملکرد مناسب آن نیست.

انسداد مسیر خروجی: محدودیت در مسیر تخلیه یا عملکرد نامناسب اجزای خروجی می تواند باعث افزایش فشار داخلی و کاهش کارایی شود. بررسی باید با رعایت دستورالعمل ایمنی و الزامات تهویه انجام شود.

نشتی در ورودی یا اتصالات: ورود گاز ناخواسته می تواند فشار پمپ پشتیبان را افزایش دهد و شرایط عملکرد Turbo Pump را مختل کند.

جدول عیب یابی پمپ پشتیبان

این جدول برای اولویت بندی بازرسی است و تشخیص نهایی باید با داده های واقعی دستگاه انجام شود. اگر فشار سمت پشتیبان قابل اندازه گیری نیست، استفاده از یک حدس بر اساس صدا یا ظاهر روغن برای تایید سلامت پمپ کافی نخواهد بود.

نشتی خلأ در ICP-MS؛ از اتصالات تا آب بندی محفظه

نشتی یکی از علت های مهم افزایش بار گازی سیستم است. حتی یک نشتی کوچک می تواند در محفظه ای که برای حفظ فشار بسیار پایین طراحی شده است، باعث طولانی شدن Pump Down یا افزایش فشار پایدار شود. محل نشتی ممکن است در فلنج ها، اتصالات، اورینگ ها، شیرهای خلأ، محل اتصال گیج یا اجزای سرویس شده قرار داشته باشد.

نشتی پس از تعمیر یا تعویض قطعات بیشتر مورد توجه قرار می گیرد، زیرا نصب نادرست آب بند، آلودگی سطح تماس یا آسیب اورینگ می تواند مانع آب بندی مناسب شود. با این حال، نشتی ممکن است در اثر فرسودگی طبیعی، تغییر دما یا جابه جایی مکانیکی نیز ایجاد شود.

نشانه های افت آب بندی

• افزایش فشار پس از باز و بسته شدن محفظه: اگر دستگاه پیش از سرویس به فشار کاری می رسید اما پس از باز کردن Interface یا محفظه خلأ این توانایی را از دست داده است، نصب و آب بندی قطعات باز شده باید در اولویت قرار گیرد.

• طولانی شدن زمان تخلیه بدون تغییر محسوس در پمپ: در صورت ثابت بودن وضعیت پمپ ها، افزایش بار گازی ناشی از نشتی یا آلودگی سطوح می تواند علت باشد.

• افزایش فشار در حالت پایدار: اگر فشار در سطحی بالاتر از مقدار مرجع متوقف شود، باید نشتی، گازدهی سطوح و ظرفیت موثر پمپاژ بررسی شوند.

• ارتباط خطا با حرکت یا سرویس اتصالات: اگر وضعیت خلأ پس از دستکاری یک اتصال تغییر کند، آن ناحیه باید به صورت کنترل شده ارزیابی شود.

روش های تخصصی تشخیص نشتی

روش انتخابی باید با محدوده فشار، ساختار دستگاه و امکانات مرکز سرویس متناسب باشد.

آزمون افزایش فشار (Rate-of-Rise Test): در سامانه هایی که طراحی و دستورالعمل آنها اجازه می دهد، پس از رسیدن به شرایط مشخص، تغییر فشار در یک بازه زمانی کنترل شده اندازه گیری می شود. افزایش سریع فشار می تواند نشان دهنده نشتی یا گازدهی قابل توجه باشد؛ اما این آزمون به تنهایی محل نشتی را مشخص نمی کند.

اگر حجم موثر محفظه \(V\) و نرخ افزایش فشار \(dP/dt\) معلوم باشد، بار گازی موثر را می توان در شرایط آزمون به صورت تقریبی محاسبه کرد:

در این رابطه، اگر \(V\) بر حسب لیتر و فشار بر حسب mbar اندازه گیری شود، واحد \(Q_{\mathrm{eff}}\) برابر mbar·L/s خواهد بود. این تخمین به فرض های آزمون وابسته است و ممکن است سهم گازدهی سطوح، نشتی واقعی و تغییر دمای گاز را از یکدیگر تفکیک نکند.

آزمون با نشت یاب هلیوم: در سامانه های مناسب، نشت یاب هلیوم می تواند برای تعیین محل نشتی های کوچک به کار رود. استفاده از این روش به پیکربندی خلأ، دسترسی به اتصالات و دستورالعمل سرویس وابسته است و باید توسط فرد آموزش دیده انجام شود.

بازرسی آب بندها: اورینگ ها و سطوح تماس باید از نظر بریدگی، تغییر شکل، آلودگی و نصب نادرست بررسی شوند. استفاده از گریس یا روانکار نامناسب می تواند آلودگی وارد محفظه کند و عملکرد خلأ را بدتر سازد. بررسی اتصال های سرویس شده: اگر مشکل بلافاصله پس از تعمیر آغاز شده باشد، بازبینی همان اتصالات معمولا منطقی تر از تعویض پمپ توربو است؛ البته باید با شواهد فشار و روند راه اندازی همراه باشد.

تفاوت نشتی واقعی با گازدهی سطوح و آلودگی داخلی

همه افزایش های فشار ناشی از ورود هوای بیرون نیستند. در خلأ، مواد جذب شده روی سطوح می توانند به تدریج آزاد شوند و فشار محفظه را بالا ببرند. این پدیده که گازدهی سطوح (Outgassing) نام دارد، ممکن است پس از باز شدن محفظه، ورود قطعات تازه یا تمیزکاری نامناسب بیشتر دیده شود. تفاوت نشتی و گازدهی برای انتخاب روش تعمیر اهمیت دارد. نشتی واقعی به مسیر ورود گاز از بیرون مربوط است؛ اما گازدهی از مواد و سطوح داخلی سرچشمه می گیرد. هر دو می توانند زمان تخلیه را طولانی کنند، ولی روش رفع آنها یکسان نیست.

الگوی زمانی فشار چه اطلاعاتی می دهد؟

اگر فشار در ابتدای Pump Down به سرعت کاهش یابد و سپس به تدریج در سطح بالاتری تثبیت شود، ممکن است گازدهی سطوح یا نشتی کوچک مطرح باشد. اگر فشار از همان ابتدا به کندی کاهش پیدا کند، باید ظرفیت پمپ، باز بودن مسیرها، بار گازی بالا و نشتی های بزرگ تر نیز بررسی شوند. این الگوها قطعی نیستند؛ زیرا عملکرد پمپ، دما، حجم محفظه و هندسه مسیر هم در شکل منحنی فشار نقش دارند. بهترین روش، مقایسه منحنی فعلی با سابقه معتبر همان دستگاه و تکرار آزمون در شرایط کنترل شده است.

جدول مقایسه نشتی، گازدهی و افت عملکرد پمپ

Vacuum Gauge و سنسور فشار؛ چه زمانی خطا از اندازه گیری ناشی می شود؟

سیستم کنترل خلأ بر اساس داده های سنسورهای فشار و سیگنال های کنترلی پمپ ها تصمیم می گیرد که آیا شرایط برای ادامه کار مناسب است یا خیر. اگر سنسور فشار، کابل، منبع تغذیه یا ارتباط کنترلی دچار نقص باشد، ممکن است دستگاه فشار را نادرست گزارش کند یا با وجود عملکرد مناسب سیستم، خطای Vacuum Error نشان دهد. در مقابل، مشاهده مقدار ظاهرا طبیعی فشار روی نمایشگر، سلامت کامل سیستم را تضمین نمی کند؛ زیرا سنسور ممکن است خارج از محدوده کالیبراسیون باشد یا فشار یک محفظه را نشان دهد که نماینده شرایط سایر نواحی نیست.

مراحل بررسی خطای سنسور فشار

• مقایسه روند فشار با رفتار پمپ: اگر نمایش فشار ثابت بماند اما کنترلر پمپ تغییر وضعیت غیرعادی نشان دهد، ارتباط میان سنسور، کنترلر و پمپ باید بررسی شود.

• بررسی کابل و اتصالات: قطع ارتباط، اتصال نامناسب یا آسیب کابل ممکن است سیگنال نادرست ایجاد کند.

• بررسی کد خطا و منطق حفاظتی: معنی خطا باید از مستندات همان مدل استخراج شود؛ یک کد یکسان در دو خانواده دستگاه لزوما به یک علت اشاره نمی کند.

• تایید اندازه گیری: در صورت امکان و مطابق روش سازنده، نتیجه سنسور با ابزار یا روش مرجع معتبر مقایسه می شود.

تنظیم یا تعویض سنسور نباید نخستین اقدام باشد، مگر آنکه شواهد مشخصی از خرابی آن وجود داشته باشد. ابتدا باید احتمال وجود فشار واقعی خارج از محدوده مجاز رد شود.

یررسی خطای Vacuum Error در راه اندازی؛ ترتیب صحیح عیب یابی

وقتی ICP-MS پس از روشن شدن پیام Vacuum Error نمایش می دهد، ترتیب بررسی اهمیت زیادی دارد. تغییر همزمان چند پارامتر یا باز کردن قطعات متعدد، تعیین علت اصلی را دشوار می کند و می تواند احتمال ایجاد نشتی تازه را افزایش دهد.

مسیر تصمیم گیری برای تشخیص اولیه

این مسیر برای سامان دهی عیب یابی است و نباید به معنی اجرای یکسان آن در همه دستگاه ها تلقی شود. برخی مدل ها توالی راه اندازی و محدودیت های حفاظتی خاص دارند؛ در چنین مواردی دستورالعمل سازنده بر هر روال عمومی مقدم است.

روش بررسی فشار و زمان Pump Down در تعمیر خلأ ICP-MS

یکی از مفیدترین روش های تشخیصی، ثبت تغییر فشار نسبت به زمان است. به جای تکیه بر یک مقدار لحظه ای، باید بررسی شود که فشار با چه سرعتی کاهش می یابد، چه زمانی به محدوده کاری می رسد و آیا پس از رسیدن به آن محدوده پایدار می ماند یا خیر.

برای تحلیل ساده، می توان نرخ تغییر فشار را به صورت زیر تعریف کرد:

در این رابطه، \(P_1\) و \(P_2\) فشار در دو زمان و \(t_1\) و \(t_2\) زمان ثبت داده ها هستند. در مرحله Pump Down، مقدار منفی \(r_P\) نشان دهنده کاهش فشار است. با این حال، نرخ فشار به تنهایی برای ارزیابی ظرفیت پمپ کافی نیست؛ زیرا رابطه فشار و زمان معمولا خطی نیست و به بار گازی و شرایط مسیر وابسته است.

چه اطلاعاتی باید ثبت شود؟

• فشار آغازین و فشار در نقاط زمانی مشخص: این داده ها امکان مقایسه روند تخلیه را فراهم می کنند.

• زمان رسیدن به محدوده مجاز: زمان واقعی باید با سوابق معتبر همان دستگاه یا معیار سرویس سازنده مقایسه شود.

• وضعیت Turbo Pump: زمان شتاب گیری، دور گزارش شده و هرگونه هشدار کنترلر باید ثبت شود.

• وضعیت Backing Pump: شرایط پمپ پشتیبان و هرگونه تغییر فشار در سمت خروجی Turbo Pump باید بررسی شود.

• شرایط دستگاه هنگام آزمون: وضعیت شیرها، شرایط دمایی، زمان خاموشی قبلی و قطعاتی که اخیرا باز شده اند، بر تفسیر نتایج تاثیر می گذارند.

اگر فشار اولیه و زمان تخلیه نسبت به سابق تغییر کرده باشند، این تغییر باید به عنوان داده تشخیصی ثبت شود. بدون سوابق معتبر، تعیین اینکه یک زمان Pump Down مشخص طبیعی است یا غیرعادی، ممکن نیست.

تاثیر آلودگی و نگهداری نامناسب بر سیستم خلأ

آلودگی داخلی می تواند عملکرد سیستم خلأ را به چند شکل مختل کند. ورود بخارهای فرایندی، مواد فرار، روغن نامناسب یا ذرات ناشی از سرویس ممکن است باعث افزایش گازدهی سطوح، آلودگی اجزای پمپ یا اختلال در عملکرد آب بندها شود. همچنین، نگهداری نامناسب پمپ پشتیبان می تواند ظرفیت تخلیه را به تدریج کاهش دهد.

• آلودگی روغن پمپ روتاری: روغن آلوده یا ناسازگار ممکن است فشار نهایی قابل دستیابی را بدتر کند و عملکرد پمپ را تحت تاثیر قرار دهد.

• ورود مواد فرار به محفظه: باقی ماندن مواد پاک کننده، گریس نامناسب یا آلودگی های فرایندی روی سطوح می تواند گازدهی را افزایش دهد.

• باز کردن غیرضروری اتصالات: هر بار باز کردن محفظه احتمال ورود آلودگی و ایجاد نشتی جدید را افزایش می دهد؛ بنابراین باید فقط در صورت نیاز فنی انجام شود.

• تعویض قطعه بدون کنترل آب بندی: نصب قطعه جدید بدون بررسی سطح تماس، سلامت اورینگ و وضعیت اتصال ممکن است مشکل را تکرار کند.

• بی توجهی به شرایط محیطی و خنک کاری: افزایش دما یا اختلال در خنک کاری پمپ می تواند عملکرد و عمر قطعات را کاهش دهد.

برنامه سرویس باید بر اساس ساعات کارکرد، شرایط نمونه ها، توصیه سازنده و داده های واقعی فشار تنظیم شود. تعویض دوره ای روغن یا قطعات مصرفی بدون توجه به نوع پمپ و شرایط کاری، جایگزین ارزیابی عملکرد نیست.

آزمون پذیرش پس از تعمیر سیستم خلأ

پس از رفع نشتی، سرویس پمپ یا تعویض قطعه، دستگاه باید از نظر عملکرد خلأ و قابلیت بازگشت به شرایط تحلیلی مناسب ارزیابی شود. خاموش شدن پیام Vacuum Error به تنهایی به معنی پایان موفق تعمیر نیست؛ زیرا ممکن است دستگاه به فشار قابل قبول برسد اما حساسیت، پایداری یا تکرارپذیری مورد نیاز را نداشته باشد.

معیارهای ارزیابی پس از سرویس

پایداری فشار: فشار باید در محدوده کاری تعیین شده برای محفظه های مربوطه قرار گیرد و در مدت آزمون رفتار غیرعادی نداشته باشد.

زمان تخلیه: مدت Pump Down باید با مشخصات یا سابقه معتبر همان دستگاه مقایسه شود. کاهش فشار آهسته پس از تعمیر می تواند نشانه باقی ماندن نشتی یا افت ظرفیت پمپاژ باشد.

وضعیت Turbo Pump: پمپ باید توالی راه اندازی مجاز را کامل کند و کنترلر آن خطای فعال حل نشده نداشته باشد.

عملکرد پمپ پشتیبان: فشار Backing و شرایط کار Rotary Pump یا پمپ خشک باید مطابق الزامات سازنده باشد.

بازیابی عملکرد تحلیلی: پس از تایید شرایط خلأ و انجام آماده سازی لازم، آزمون استاندارد عملکرد باید برای بررسی حساسیت، پایداری سیگنال و سایر شاخص های مرتبط اجرا شود.

جدول مستندسازی تعمیر و تایید عملکرد

مقادیر این جدول باید از داده های واقعی دستگاه تکمیل شوند. تعیین آستانه عددی عمومی برای فشار، زمان Pump Down یا حساسیت بدون دانستن مدل ICP-MS و پیکربندی سیستم خلأ، می تواند منجر به تشخیص اشتباه شود.

نکات ایمنی در سرویس Turbo Pump و Rotary Pump

سیستم خلأ شامل قطعات پرسرعت، سطوح داغ، روغن و اجزای الکتریکی است. برخی پمپ های توربو حتی پس از قطع برق تا مدتی در حال چرخش باقی می مانند. بنابراین، باز کردن اتصالات یا جدا کردن پمپ بدون طی کردن توالی خاموشی و ایمن سازی می تواند به آسیب تجهیز یا صدمه به فرد منجر شود.

• رعایت توالی خاموشی: دستگاه باید مطابق دستورالعمل سازنده خاموش شود و پیش از جداسازی قطعات، توقف کامل پمپ و شرایط ایمن تایید شوند.

• جلوگیری از تهویه ناگهانی محفظه: وارد کردن ناگهانی هوا به ناحیه خلأ ممکن است به قطعات حساس آسیب برساند یا باعث آلودگی داخلی شود.

• عدم باز کردن پمپ توربو در محل نامناسب: تعمیر روتور، یاتاقان یا اجزای داخلی به تجهیزات و تخصص لازم نیاز دارد و نباید با باز کردن تجربی پمپ انجام شود.

• مدیریت ایمن روغن: روغن مصرف شده باید مطابق الزامات ایمنی و محیط زیستی محل کار جمع آوری و دفع شود. نوع روغن جایگزین باید با مشخصات سازنده تطبیق داشته باشد.

• عدم دور زدن حفاظت های خلأ: غیرفعال کردن هشدار یا اجبار دستگاه به ادامه کار در شرایط فشار نامناسب ممکن است باعث آسیب پمپ، افت عملکرد یا خرابی بخش های دیگر شود.

چه زمانی تعمیر تخصصی سیستم خلأ ضروری است؟

اگر دستگاه به فشار کاری نمی رسد، Turbo Pump به دور مجاز نمی رسد، فشار پس از سرویس به طور غیرعادی افزایش می یابد یا Vacuum Error به صورت تکرارشونده ظاهر می شود، بررسی تخصصی لازم است. همچنین، در صورت وجود صدای مکانیکی غیرعادی، لرزش جدید، افزایش دمای نامتعارف یا احتمال آسیب روتور، ادامه راه اندازی بدون تشخیص می تواند ریسک خرابی را بیشتر کند.

تعمیر موثر باید به شناسایی علت ریشه ای منجر شود؛ برای مثال، اگر Turbo Pump به دلیل فشار بالای Backing عملکرد مناسبی نداشته باشد، تعویض پمپ توربو بدون رفع نقص پمپ پشتیبان یا مسیر خروجی ممکن است مشکل را حل نکند. به همین ترتیب، اگر فشار به دلیل نشتی پس از سرویس افزایش یافته باشد، تعویض روغن پمپ روتاری اقدام مناسبی برای رفع علت اصلی نخواهد بود.

در عیب یابی تعمیر خلاء ICP-MS، ترکیب داده های فشار، زمان تخلیه، وضعیت Turbo Pump، عملکرد Rotary Pump، سلامت آب بندی ها و آزمون های پس از تعمیر، امکان تشخیص دقیق تر و جلوگیری از تعویض غیرضروری قطعات را فراهم می کند. نتیجه مطلوب زمانی حاصل می شود که علاوه بر رفع Vacuum Error، سیستم خلأ در شرایط پایدار کار کند و عملکرد تحلیلی دستگاه نیز با آزمون های معتبر تایید شود.
