علت نوسان فشار در HPLC چیست؟ بررسی Pump، Check Valve و Seal

برای نمونه، اگر فشار دستگاه هنگام پمپاژ مخلوط آب و استونیتریل به صورت منظم بالا و پایین برود، ممکن است انتقال حلال در چرخه های متوالی پمپ یکنواخت نباشد. اگر همزمان با نوسان فشار، صدای غیرعادی پمپ یا تشکیل حباب در مسیر ورودی مشاهده شود، بررسی شیرهای یک طرفه و آب بندی پیستون اهمیت بیشتری پیدا می کند. در مقابل، افزایش تدریجی فشار در طول یک سری تزریق می تواند به تجمع آلودگی در فیلتر، محافظ ستون یا خود ستون مربوط باشد و نباید بدون بررسی به خرابی پمپ نسبت داده شود.

عیب یابی نوسان فشار HPLC زمانی موثر است که شکل تغییرات فشار، شرایط روش و رفتار سایر اجزای دستگاه به صورت همزمان بررسی شوند. در این مقاله، به جای تعویض حدسی قطعات، از الگوی فشار برای محدود کردن علت خرابی استفاده می کنیم و نقش پمپ، Check Valve، Pump Seal، حباب هوا و مقاومت مسیر جریان را با روش های تشخیصی و معیارهای فنی بررسی خواهیم کرد.

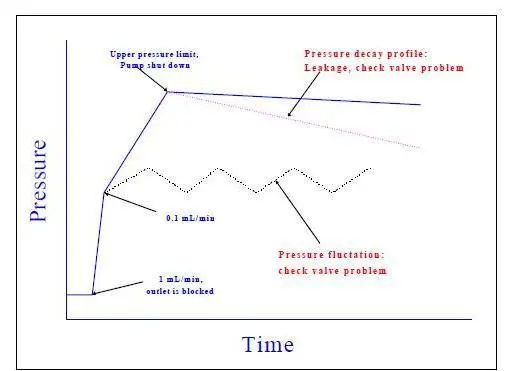

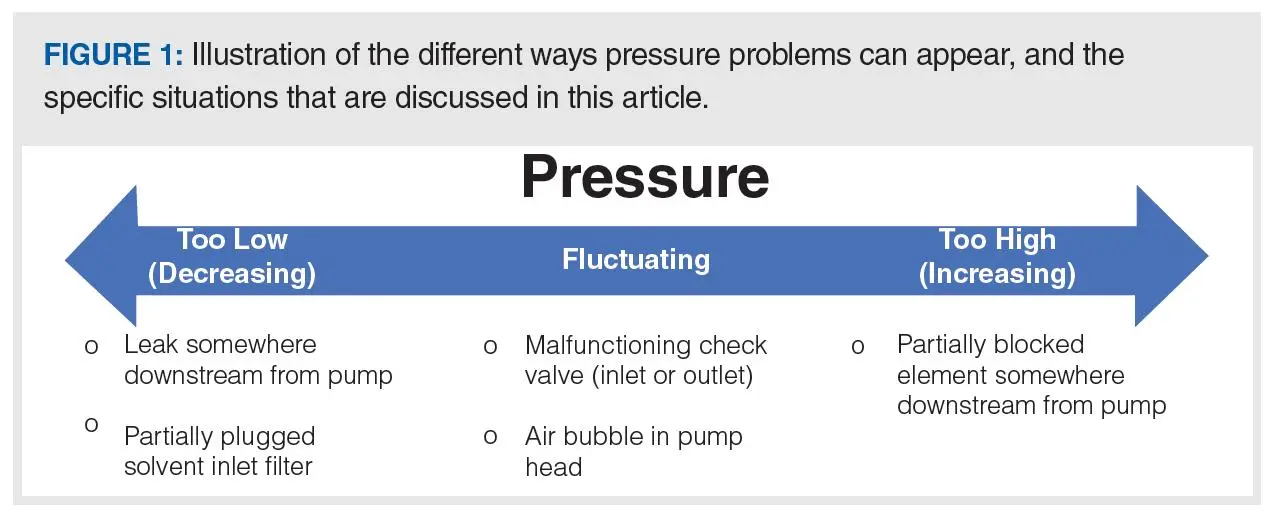

ابتدا شکل نوسان فشار را تشخیص دهید؛

پیش از باز کردن پمپ یا تعویض قطعه، باید مشخص شود فشار چگونه تغییر می کند. نمودار فشار در نرم افزار دستگاه، در صورت پشتیبانی از ثبت روند، می تواند مشخص کند که نوسان منظم، تصادفی، تدریجی یا ناگهانی است. این تفاوت در انتخاب مسیر عیب یابی اهمیت زیادی دارد.

این دسته بندی یک نقطه شروع برای عیب یابی است. شکل نمودار به تنهایی خرابی قطعه را اثبات نمی کند و باید با آزمون های تکمیلی تطبیق داده شود.

چرا فشار HPLC در شرایط ثابت تغییر می کند؟

فشار کاری دستگاه نتیجه مقاومت هیدرولیکی مسیر و دبی فاز متحرک است. در شرایطی که ترکیب حلال، دبی، دما و مسیر جریان ثابت باشند، انتظار می رود فشار پس از رسیدن سیستم به تعادل در محدوده ای پایدار قرار گیرد. نوسان غیرعادی می تواند ناشی از تغییر لحظه ای دبی، تغییر مقاومت مسیر یا خطای اندازه گیری فشار باشد.

در یک تقریب ساده برای جریان در مسیر با مقاومت هیدرولیکی ثابت می توان نوشت:

در این رابطه، \(\Delta P\) اختلاف فشار، \(R_h\) مقاومت هیدرولیکی مسیر و \(Q\) دبی حجمی است. این مدل ساده نشان می دهد که افزایش مقاومت مسیر یا افزایش دبی می تواند فشار را بالا ببرد. در سیستم واقعی HPLC، مقاومت مسیر به ویسکوزیته، دما، هندسه لوله ها، ساختار ستون و ترکیب فاز متحرک نیز وابسته است.

برای مثال، فشار آب خالص و مخلوط آب و متانول در یک دبی یکسان لزوما برابر نیست؛ زیرا ویسکوزیته مخلوط با نسبت ترکیب و دما تغییر می کند. به همین دلیل، مقایسه فشار دو روش تنها زمانی معتبر است که شرایط عملیاتی مشابه باشند.

عوامل موثر بر فشار کاری و نوسان آن در HPLC

Check Valve؛ قطعه کوچکی که می تواند پایداری پمپ را مختل کند

Check Valve یا شیر یک طرفه اجازه می دهد فاز متحرک در جهت مشخص حرکت کند و از برگشت ناخواسته آن جلوگیری می کند. در بسیاری از پمپ های رفت و برگشتی HPLC، عملکرد شیرهای ورودی و خروجی در چرخه مکش و تخلیه پیستون نقش اساسی دارد. اگر یکی از شیرها به دلیل ذرات، رسوب، فرسودگی یا گیرکردن اجزای داخلی به درستی عمل نکند، حجم انتقال حلال در هر چرخه ممکن است تغییر کند.

مشکل Check Valve همیشه با افت شدید فشار همراه نیست. گاهی فشار متوسط دستگاه طبیعی به نظر می رسد، اما تغییرات کوچک و تکرارشونده در جریان موجب اختلال در خط پایه یا تکرارپذیری نتایج می شوند. به همین علت، بررسی پمپ باید علاوه بر مقدار فشار، به الگوی زمانی آن نیز توجه کند.

نشانه های اختلال Check Valve

- نوسان تکرارشونده فشار: اگر تغییرات فشار در شرایط ثابت و با الگوی منظم تکرار شوند، عملکرد شیرهای ورودی و خروجی یکی از موارد مهم برای بررسی است.

- مشکل در پرایم پمپ: دشواری در پر کردن مسیر حلال یا برگشت جریان پس از توقف می تواند به عملکرد نامناسب شیر ورودی، ورود هوا یا نشتی مسیر مربوط باشد.

- تاخیر در رسیدن به فشار هدف: اگر پمپ با وجود تنظیم صحیح دبی نتواند به شرایط پایدار برسد، باید عملکرد شیرها، آب بندی پیستون و وجود نشتی بررسی شود.

- تغییر پاسخ پس از تعویض حلال: اگر مشکل پس از استفاده از حلال یا بافر جدید ظاهر شود، احتمال وجود ذرات، رسوب یا آلودگی در مسیر ورودی و شیرها باید در نظر گرفته شود.

- افت پایداری در دبی های پایین: در برخی طراحی ها، اختلال شیر می تواند در دبی های پایین بیشتر آشکار شود؛ تشخیص باید بر اساس محدوده عملکرد مجاز همان پمپ انجام گیرد.

چگونه Check Valve را از Pump Seal تفکیک کنیم؟

برای تفکیک این دو علت، باید شواهد مستقل جمع آوری شوند. اگر آثار نشتی در اطراف آب بندی پیستون دیده شود، Pump Seal در اولویت بررسی قرار می گیرد. اگر نشتی قابل مشاهده وجود نداشته باشد اما مکش حلال یا عملکرد چرخه ای پمپ ناپایدار باشد، Check Valve و مسیر ورودی نیز باید ارزیابی شوند.

با این حال، نبود نشتی ظاهری به معنی سالم بودن Seal نیست و مشاهده نوسان فشار نیز به تنهایی خرابی Check Valve را اثبات نمی کند. بررسی نهایی باید بر اساس آزمون های تشخیصی سازنده و وضعیت واقعی پمپ انجام شود.

Pump Seal؛ چه زمانی آب بندی پیستون عامل نوسان فشار است؟

Pump Seal آب بندی اطراف پیستون را برقرار می کند تا حلال در چرخه پمپاژ از مسیر تعیین شده عبور کند. فرسودگی، خراش، ناسازگاری شیمیایی یا تجمع رسوبات می تواند توانایی آب بندی را کاهش دهد. شدت و نوع خرابی به طراحی پمپ، جنس Seal، حلال های مورد استفاده، فشار کاری و مدت بهره برداری بستگی دارد.

در برخی پمپ ها، نشتی ناشی از Seal ابتدا به شکل رطوبت یا تجمع قطرات در محل مشخص ظاهر می شود. در موارد دیگر، کاهش کارایی آب بندی ممکن است پیش از مشاهده نشتی آشکار، به صورت افت پایداری فشار یا اختلال در دبی نمایان شود.

نشانه های قابل بررسی در Pump Seal

- وجود حلال در اطراف محفظه آب بندی: مشاهده رطوبت یا آثار خشک شده حلال می تواند نشانه نشت باشد؛ با این حال، باید احتمال نشت از اتصالات مجاور نیز بررسی شود.

- افزایش دفعات نیاز به پرایم: اگر پمپ پس از توقف یا تغییر شرایط به طور مکرر نیازمند پرایم باشد، باید نشتی، ورود هوا و وضعیت شیرهای یک طرفه بررسی شوند.

- افت عملکرد در فشار کاری بالا: فرسودگی آب بندی ممکن است در شرایط فشار بالاتر آشکارتر شود، اما آزمایش باید در محدوده مجاز دستگاه انجام شود.

- آثار خراش یا رسوب روی پیستون: سطح آسیب دیده یا آلودگی سخت می تواند موجب سایش زودرس Seal جدید شود. بنابراین هنگام سرویس، بررسی وضعیت پیستون نیز اهمیت دارد.

- کاهش تکرارپذیری دبی: اگر انتقال حلال در چرخه های متوالی ثابت نباشد، آب بندی پیستون یکی از چند علت احتمالی است و باید در کنار Check Valve و ورودی حلال بررسی شود.

تعویض Seal بدون بررسی علت فرسودگی می تواند باعث تکرار خرابی شود. برای مثال، اگر ذرات ساینده یا رسوبات در مسیر باقی بمانند، آب بند جدید نیز ممکن است در مدت کوتاهی آسیب ببیند. همچنین جنس قطعه جایگزین باید با حلال ها و شرایط کاری سازگار باشد.

حباب هوا و گاززدایی؛ علت پنهان نوسان فشار

وجود هوا در مسیر فاز متحرک می تواند رفتار پمپ را تغییر دهد، زیرا گاز برخلاف مایع تراکم پذیر است. در پمپ رفت و برگشتی، بخشی از حرکت پیستون ممکن است صرف فشرده سازی حباب شود و انتقال حجم مایع در هر چرخه کاهش یابد. این وضعیت می تواند به افت فشار، نوسان جریان، تاخیر در رسیدن به شرایط پایدار یا ایجاد تغییرات خط پایه منجر شود.

ورود هوا ممکن است از خالی شدن مخزن حلال، پایین بودن سطح مایع، نشتی مسیر مکش، نصب نامناسب فیلتر ورودی یا گاززدایی ناکافی ناشی شود. در برخی روش ها، تغییر دمای حلال یا ترکیب فاز متحرک نیز بر میزان گاز محلول اثر می گذارد.

روش بررسی ورود هوا

- بررسی مخزن حلال: سطح حلال باید برای مدت اجرای آزمون کافی باشد و فیلتر ورودی در تمام زمان کار درون مایع باقی بماند.

- کنترل مسیر مکش: اتصالات ورودی و لوله ها از نظر آسیب، شل بودن و احتمال ورود هوا بررسی شوند.

- ارزیابی گاززدایی: وضعیت Degasser و مسیرهای مربوطه طبق دستورالعمل دستگاه بررسی شود. خرابی Degasser می تواند با وجود حلال کافی، پایداری جریان را مختل کند.

- پرایم کنترل شده: پس از رفع علت ورود هوا، مسیر طبق روش سازنده پرایم شود. تکرار پرایم بدون رفع نشتی یا مشکل مکش، درمان پایدار محسوب نمی شود.

- مشاهده روند فشار: اگر پس از حذف هوا، نوسان فشار کاهش یابد و جریان پایدار شود، شواهد به نفع وجود مشکل در مسیر حلال یا گاززدایی است؛ با این حال، سایر علل احتمالی نیز باید در نظر گرفته شوند.

گرفتگی مسیر جریان؛ چه زمانی فشار بالا می رود اما پمپ سالم است؟

گرفتگی مسیر از مهم ترین علت های افزایش فشار در HPLC است. ذرات موجود در نمونه، رسوب بافر، آلودگی فاز متحرک یا تجمع مواد در فیلتر و ستون می توانند مقاومت جریان را افزایش دهند. این وضعیت اغلب با رشد تدریجی فشار همراه است، اما گرفتگی ناگهانی یک مسیر باریک نیز می تواند افزایش سریع فشار ایجاد کند.

محل گرفتگی را نباید صرفا بر اساس مقدار فشار حدس زد. فشار اندازه گیری شده به محل سنسور و طراحی مسیر وابسته است. در بسیاری از دستگاه ها، برای تعیین محل مقاومت باید اجزای مسیر به صورت مرحله ای و مطابق دستورالعمل سازنده بررسی شوند.

نشانه های تفکیک گرفتگی مسیر از اختلال پمپ

اگر از بافرهای نمکی استفاده می شود، رسوب نمک در صورت تغییر نامناسب حلال یا خشک شدن باقی مانده ها می تواند مسیر را مسدود کند. انتخاب برنامه شست وشو باید با جنس ستون، حلال های روش و دستورالعمل سازنده سازگار باشد؛ شست وشوی نامناسب ممکن است به ستون یا اجزای آب بندی آسیب برساند.

نقش دبی، ویسکوزیته و دمای فاز متحرک

همه تغییرات فشار ناشی از خرابی قطعات نیستند. تغییر دبی تنظیم شده، ترکیب حلال یا دمای سیستم می تواند فشار را تغییر دهد، حتی زمانی که دستگاه سالم است. در روش های گرادیانی، تغییر ترکیب فاز متحرک ممکن است باعث تغییر ویسکوزیته شود و فشار در طول برنامه به شکل قابل پیش بینی بالا یا پایین برود.

برای تشخیص نوسان غیرعادی باید فشار با پروفایل مورد انتظار همان روش مقایسه شود. اگر فشار در یک روش گرادیانی با تغییر درصد حلال تغییر می کند، این رفتار به تنهایی خرابی نیست. اما اگر نوسان تکرارشونده و غیرقابل پیش بینی در ترکیب ثابت رخ دهد، بررسی سامانه پمپ، گاززدایی و مسیر جریان ضرورت دارد.

- تغییر دبی تنظیم شده: افزایش دبی معمولا فشار را افزایش می دهد؛ ابتدا بررسی کنید که مقدار تنظیم شده ناخواسته تغییر نکرده باشد.

- تغییر درصد حلال آلی: ترکیب آب و حلال آلی بر ویسکوزیته اثر می گذارد و می تواند فشار را در طول گرادیان تغییر دهد.

- تغییر دمای ستون یا حلال: دما بر ویسکوزیته اثر دارد و ممکن است همزمان بر زمان بازداری و فشار تاثیر بگذارد.

- آماده سازی متفاوت فاز متحرک: تغییر pH، غلظت بافر یا نسبت اختلاط می تواند رفتار فشار و جداسازی را تغییر دهد.

- عدم تعادل سیستم: پس از تغییر حلال، تعویض ستون یا توقف طولانی، فشار و کروماتوگرام ممکن است تا رسیدن سیستم به شرایط پایدار متفاوت باشند.

سنسور فشار یا پمپ؟ بررسی خطاهای اندازه گیری

گاهی فشار نمایش داده شده نوسان دارد، اما علت اصلی در مسیر سیال نیست. سنسور فشار، اتصالات الکتریکی، مدار دریافت سیگنال یا سامانه کنترل ممکن است باعث نمایش ناپایدار یا نادرست فشار شوند. احتمال این مسئله زمانی مطرح می شود که داده های فشار با دبی واقعی، وضعیت جریان یا سایر نشانه های دستگاه سازگار نباشند. برای بررسی این احتمال، باید از آزمون های تشخیصی تایید شده استفاده کرد و در صورت لزوم داده های سنسور با ابزار یا روش مرجع مناسب مقایسه شوند. دستکاری مدار یا تعویض سنسور بدون بررسی مسیر هیدرولیکی ممکن است علت اصلی را پنهان کند.

نکته تشخیصی: اگر فشار نمایش داده شده تغییر کند اما هیچ تغییر متناظری در دبی، رفتار کروماتوگرافی یا وضعیت فیزیکی مسیر مشاهده نشود، بررسی سامانه اندازه گیری فشار ارزشمند است. با این حال، نبود تغییر آشکار در کروماتوگرام نیز خرابی سنسور را قطعی نمی کند؛ زیرا همه تغییرات فشار لزوما بلافاصله به شکل تغییر قابل مشاهده پیک ظاهر نمی شوند.

روند مرحله ای عیب یابی نوسان فشار HPLC

برای جلوگیری از تعویض غیرضروری قطعات، بهتر است عیب یابی با بررسی های ساده و قابل تکرار آغاز شود و سپس به سرویس تخصصی برسد.

پیش از باز کردن اتصالات یا سرویس پمپ، جریان باید متوقف و فشار به روش کنترل شده تخلیه شود. حلال های تحت فشار می توانند خطر پاشش داشته باشند و دستکاری پمپ یا اتصالات در شرایط عملیاتی ایمن نیست.

ارزیابی پایداری فشار پس از تعمیر

پس از رفع علت نوسان، تنها ثابت شدن عدد فشار برای تایید تعمیر کافی نیست. سیستم باید در شرایط کاری تعریف شده، فشار پایدار و دبی قابل تکرار ارائه دهد. همچنین لازم است مشخص شود که نوسان فشار بر عملکرد کروماتوگرافی اثر گذاشته است یا خیر.

آزمون های کنترل کیفیت پس از تعمیر پمپ HPLC

برای ارزیابی تکرارپذیری مساحت پیک می توان از انحراف معیار نسبی استفاده کرد:

در این رابطه، \(s\) انحراف معیار نتایج تکراری و \(\bar{x}\) میانگین نتایج است. مقدار پذیرش باید با توجه به روش تحلیلی، غلظت آنالیت و الزامات آزمایشگاه تعیین شود؛ یک حد ثابت برای تمام روش های HPLC مناسب نیست.

اگر فشار پس از تعمیر پایدار شده باشد اما RSD مساحت پیک همچنان بالا بماند، لازم است Injector، Detector، آماده سازی نمونه و وضعیت ستون نیز بررسی شوند. این موضوع نشان می دهد که اصلاح فشار همیشه به معنی رفع تمام مشکلات کروماتوگرافی نیست.

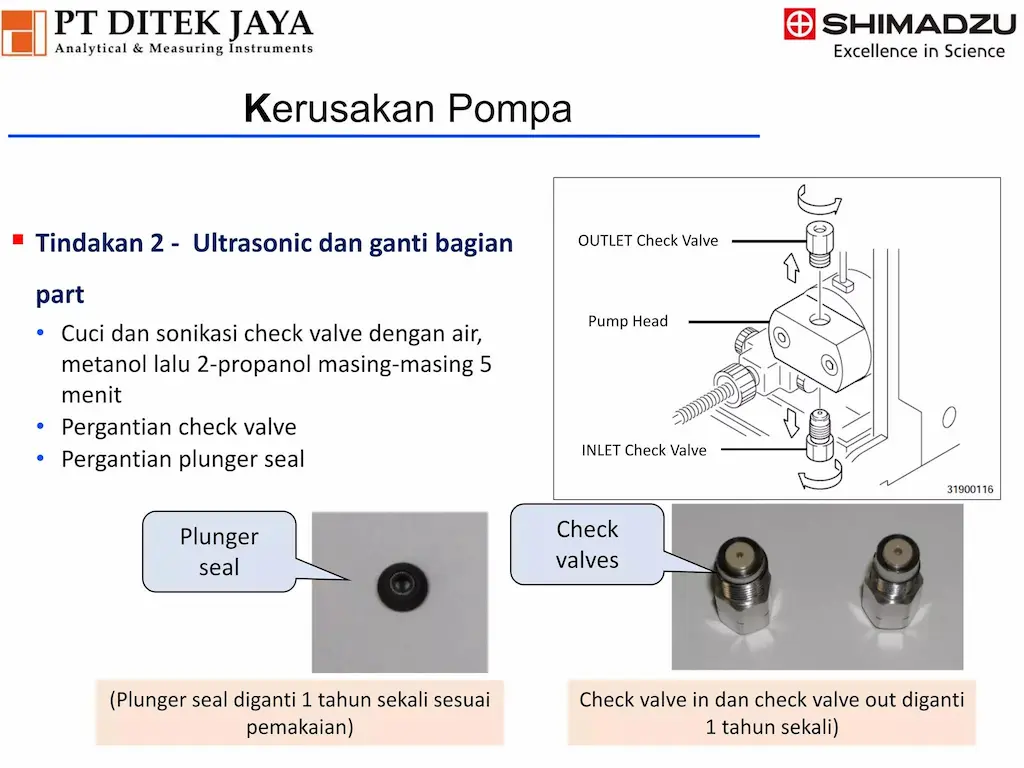

چه زمانی تعویض قطعه ضروری است؟

تعویض قطعه زمانی توجیه دارد که شواهد فنی به خرابی همان جزء اشاره کنند و بررسی عوامل ساده تر نتیجه کافی نداشته باشد. تعویض زودهنگام Check Valve یا Pump Seal بدون بررسی علت اصلی می تواند هزینه تعمیر را افزایش دهد و مشکل را به طور کامل برطرف نکند.

- خرابی تایید شده Check Valve: اگر آزمون های مناسب، عملکرد نامناسب شیر را تایید کنند، سرویس یا تعویض آن باید با قطعه سازگار و روش تایید شده انجام شود.

- فرسودگی Pump Seal: در صورت مشاهده نشتی یا افت عملکرد منتسب به آب بندی، Seal باید بررسی و در صورت نیاز تعویض شود. وضعیت سطح پیستون نیز باید ارزیابی شود تا علت فرسودگی تکرار نشود.

- آسیب پیستون: خراش، خوردگی یا رسوب سخت روی پیستون می تواند باعث آسیب سریع آب بند جدید شود؛ بنابراین تعویض Seal بدون بررسی پیستون ممکن است تعمیر پایداری ایجاد نکند.

- گرفتگی پایدار مسیر: اگر شواهد به فیلتر، لوله یا ستون اشاره کنند، رفع گرفتگی یا تعویض جزء آسیب دیده باید بر اساس محدودیت های سازنده انجام شود.

- اختلال سنسور فشار: در صورت تایید خطای اندازه گیری، سنسور یا بخش مرتبط با مدار کنترل باید به صورت تخصصی بررسی شود.

- خرابی موتور یا کنترل پمپ: خطاهای تکرارشونده موتور، درایو یا سامانه کنترل به آزمون تخصصی نیاز دارند و نباید صرفا بر اساس یک نمودار نوسان فشار به تعویض قطعه منجر شوند.

چگونه از تکرار نوسان فشار جلوگیری کنیم؟

نگهداری پیشگیرانه باید با نوع حلال، تعداد تزریق ها، ماهیت نمونه ها و ساعات کار دستگاه متناسب باشد. ثبت فشار مرجع در شرایط ثابت، یکی از راه های ساده برای شناسایی تغییرات تدریجی است.

- استفاده از حلال تمیز و سازگار: ذرات و رسوبات می توانند شیرها و فیلترها را مسدود کنند. حلال و بافر باید طبق روش آزمایشگاه آماده شوند.

- جلوگیری از خشک شدن رسوبات بافر: پس از استفاده از فازهای متحرک حاوی نمک، شست وشوی مناسب و سازگار با ستون و مسیر جریان انجام شود.

- پایش دوره ای نشتی: اطراف پمپ، آب بندی پیستون، شیرها و اتصالات از نظر آثار حلال بررسی شود.

- ثبت روند فشار: فشار در شرایط مرجع و روش های پرتکرار ثبت شود تا افزایش تدریجی یا نوسان غیرعادی زودتر مشخص شود.

- اجرای پرایم صحیح: پس از تعویض حلال، توقف طولانی یا باز شدن مسیر مکش، پرایم مطابق دستورالعمل سازنده انجام شود.

- رعایت سازگاری مواد مصرفی: Seal، فیلتر و Check Valve جایگزین باید با مدل پمپ، فشار کاری و حلال های استفاده شده سازگار باشند.

- مستندسازی سرویس: زمان تعویض قطعات، علت خرابی، فشار قبل و بعد از تعمیر و نتیجه آزمون های پذیرش ثبت شود تا تکرار الگوهای خرابی قابل ردیابی باشد.

سوالات متداول درباره نوسان فشار HPLC

آیا نوسان فشار HPLC همیشه به معنی خرابی پمپ است؟

خیر. ورود هوا، عملکرد نامناسب Check Valve، فرسودگی Pump Seal، گرفتگی فیلتر یا ستون، تغییر ویسکوزیته فاز متحرک و خطای سنسور فشار می توانند علائم مشابهی ایجاد کنند. تشخیص باید بر اساس الگوی فشار و آزمون های تکمیلی انجام شود.

خرابی Check Valve چه تفاوتی با خرابی Pump Seal دارد؟

اختلال Check Valve بیشتر می تواند بر مکش و انتقال یک طرفه حلال در چرخه پمپ اثر بگذارد. خرابی Pump Seal به کاهش کیفیت آب بندی اطراف پیستون مربوط است و ممکن است با نشتی یا افت توانایی حفظ فشار همراه باشد. با این حال، علائم همپوشانی دارند و باید با آزمون های فنی تفکیک شوند.

چرا فشار HPLC به تدریج افزایش می یابد؟

افزایش تدریجی فشار اغلب با بالا رفتن مقاومت جریان در فیلتر، ستون، لوله یا اتصالات مرتبط است. رسوب بافر و تجمع ذرات نیز می توانند باعث گرفتگی شوند. پیش از سرویس پمپ باید محل مقاومت مسیر بررسی شود.

آیا حباب هوا می تواند باعث نوسان فشار شود؟

بله. هوا در مسیر مایع تراکم پذیر است و می تواند باعث انتقال ناپایدار حلال در چرخه پمپ شود. سطح مخزن، مسیر مکش، فیلتر ورودی و عملکرد Degasser باید بررسی شوند.

پس از تعمیر پمپ چه آزمون هایی لازم است؟

حداقل باید پایداری فشار و دبی، نبود نشتی و عملکرد تزریق تکراری استاندارد بررسی شود. در صورت اثرگذاری خرابی بر داده های تحلیلی، زمان بازداری، مساحت پیک، خط پایه و معیارهای کنترل کیفیت روش نیز باید ارزیابی شوند.

نتیجه عملی: برای عیب یابی دقیق نوسان فشار HPLC، ابتدا الگوی فشار را ثبت کنید، سپس حلال و مسیر ورودی را بررسی کنید و پس از تفکیک گرفتگی مسیر از اختلال پمپ، سراغ Check Valve، Pump Seal و سامانه کنترل فشار بروید. این رویکرد از تعویض حدسی قطعات جلوگیری می کند و احتمال بازگشت دستگاه به شرایط پایدار و قابل تکرار را افزایش می دهد.
