تعمیر سیستم اپتیکی ICP-OES؛ Echelle، Detector و Optical Alignment

معماری سیستم اپتیکی ICP-OES و نحوه تشکیل سیگنال

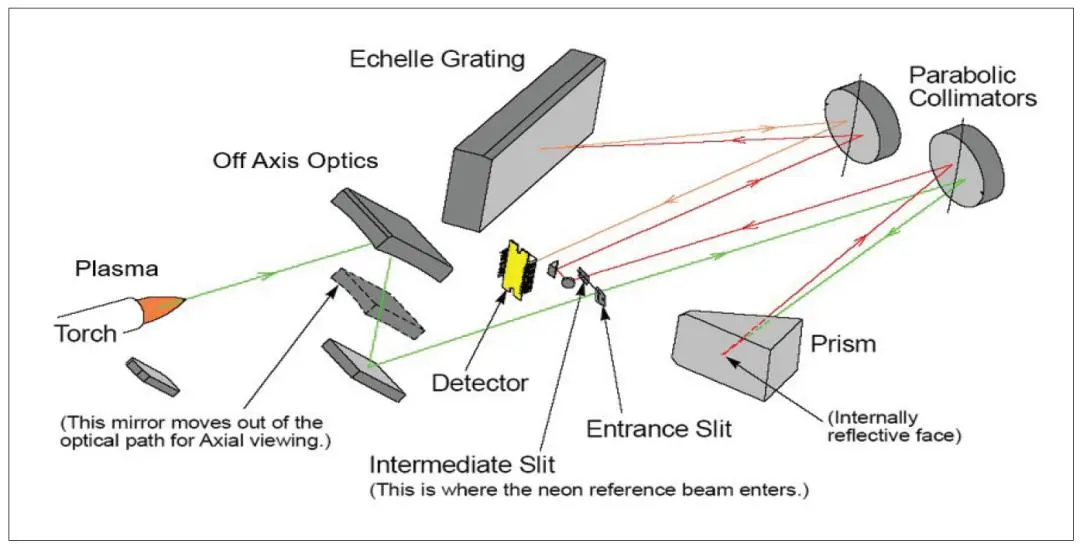

مسیر نور از پلاسما تا آشکارساز

در دستگاه ICP-OES، انرژی پلاسمای آرگون موجب برانگیختگی اتم ها و یون های عناصر موجود در نمونه می شود. هنگام بازگشت ذرات برانگیخته به ترازهای انرژی پایین تر، تابش هایی با طول موج های مشخص تولید می شوند. سیستم اپتیکی این تابش ها را جمع آوری و تفکیک می کند تا شدت خطوط انتخاب شده برای شناسایی و اندازه گیری کمی عناصر ثبت شود.

ساختار اپتیکی دستگاه به طراحی سازنده وابسته است، اما معمولا از مجموعه ای از اجزای جمع آوری نور، آینه ها، شکاف یا دهانه ورودی، عناصر کانونی کننده، سامانه تفکیک طیفی و آشکارساز تشکیل می شود. در بسیاری از دستگاه های مدرن، معماری Echelle با پراکنش متقاطع برای ثبت طیف در دو بعد به کار می رود. تصویر حاصل روی سطح حساس آشکارساز تشکیل می شود و نرم افزار با استفاده از نقشه کالیبراسیون، موقعیت تصویر را به طول موج های متناظر مرتبط می کند.

هر تغییر در هندسه مسیر نور می تواند بر محل تشکیل تصویر، کیفیت تفکیک خطوط و شدت ثبت شده تاثیر بگذارد. برای مثال، آلودگی پنجره ورودی ممکن است عبور نور را کاهش دهد، در حالی که جابه جایی یک پایه اپتیکی می تواند موقعیت تصویر را تغییر دهد. در حالت دوم، حتی اگر شدت واقعی تابش پلاسما ثابت باشد، سیگنال ثبت شده در پنجره تحلیلی مورد انتظار ممکن است کاهش پیدا کند.

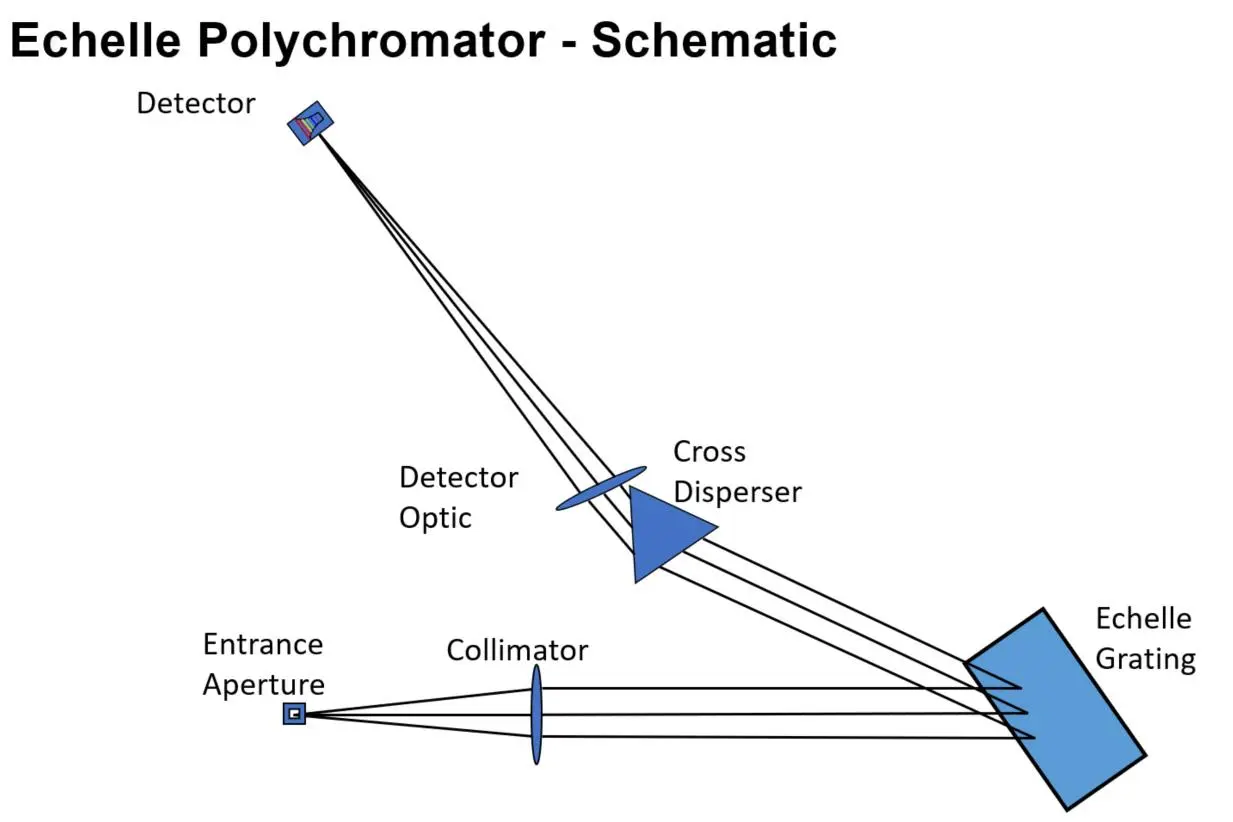

نقش Echelle در تفکیک خطوط طیفی

توری پراش Echelle یکی از اجزای اصلی در بسیاری از سامانه های ICP-OES با تفکیک طیفی بالا است. این توری با استفاده از پراش در مرتبه های مختلف، امکان تفکیک تعداد زیادی از خطوط طیفی را در محدوده وسیعی از طول موج ها فراهم می کند. در معماری های دارای پراکنش متقاطع، یک عنصر اپتیکی دیگر، مرتبه های پراش را در جهت متفاوتی تفکیک می کند تا تصویر دوبعدی طیف تشکیل شود.

کیفیت تفکیک به مشخصات توری، هندسه نصب، وضعیت اجزای کانونی کننده و پایداری محفظه اپتیکی وابسته است. آسیب سطح، آلودگی، تغییر زاویه نصب یا ناپایداری مکانیکی می تواند به افت بازده نوری، تغییر موقعیت پیک ها یا کاهش کیفیت پروفایل خطوط منجر شود.

با این حال، هر خطای طول موج به معنی خرابی Echelle نیست. خطای کالیبراسیون، تغییر موقعیت عنصر پراکننده متقاطع، جابه جایی تصویر روی آشکارساز و مشکلات نرم افزاری نیز می توانند خطاهای مشابه ایجاد کنند. به همین دلیل، پیش از هرگونه مداخله مکانیکی باید الگوی خطا در چند ناحیه طیفی بررسی شود.

ساختار و عملکرد Detector در دستگاه ICP-OES

آشکارساز وظیفه تبدیل نور دریافتی به سیگنال الکتریکی قابل پردازش را بر عهده دارد. بسته به مدل و نسل دستگاه، ممکن است از فناوری های CCD، CID یا ساختارهای آشکارسازی اختصاصی استفاده شود. نوع حسگر، معماری مدار خوانش و روش کنترل دما بر ویژگی های عملکردی دستگاه اثر می گذارند.

خرابی Detector ممکن است به صورت افت حساسیت، افزایش نویز تاریک، پاسخ غیریکنواخت پیکسل ها، اشباع سیگنال یا ناپایداری در اندازه گیری های متوالی ظاهر شود. در برخی موارد، مشکل به خود حسگر مربوط نیست و مدار خوانش، منبع تغذیه، اتصالات یا سامانه کنترل دما عامل اصلی است.

تشخیص صحیح مستلزم بررسی سیگنال خام، وضعیت نویز، پاسخ نواحی مختلف آشکارساز و نتایج آزمون های کالیبراسیون است. تعویض Detector بدون بررسی این عوامل می تواند هزینه تعمیر را افزایش دهد، بدون آنکه علت اصلی خطا برطرف شود.

علائم خرابی سیستم اپتیکی و روش تفسیر آنها

افت شدت خطوط طیفی و کاهش حساسیت

کاهش شدت خطوط ممکن است در یک عنصر، چند عنصر یا بخش وسیعی از طیف مشاهده شود. اگر چند خط مستقل در نواحی مختلف طول موج به صورت هم زمان افت کنند، باید عوامل مشترک مانند انتقال نمونه، شرایط پلاسما، آلودگی مسیر نوری و عملکرد عمومی آشکارساز بررسی شوند.

در مقابل، افت شدت محدود به یک ناحیه طیفی ممکن است با نقص موضعی آشکارساز، تغییر نگاشت تصویر یا تداخل طیفی ارتباط داشته باشد. برای تفکیک این احتمالات، شدت خطوط مرجع، سیگنال زمینه و رفتار خطوط مجاور باید با داده های قبلی دستگاه مقایسه شوند.

جابه جایی طول موج و تغییر موقعیت پیک

جابه جایی مرکز پیک زمانی مطرح است که موقعیت مشاهده شده خط طیفی با موقعیت مورد انتظار در نقشه کالیبراسیون مطابقت نداشته باشد. این وضعیت ممکن است در اثر تغییر هندسه اپتیکی، ناپایداری دمایی، خطای کالیبراسیون یا اشکال در نگاشت پیکسل ها ایجاد شود.

اگر پیک جابه جا شده اما شکل و پهنای آن تقریبا ثابت مانده باشد، بررسی کالیبراسیون و موقعیت تصویر اهمیت بیشتری دارد. اگر پیک علاوه بر جابه جایی، پهن تر یا نامتقارن شده باشد، احتمال اختلال در تمرکز اپتیکی یا تفکیک خطوط نیز باید بررسی شود.

افزایش نویز زمینه و رانش سیگنال

افزایش نویز ممکن است به دلیل افت نسبت سیگنال به نویز، عملکرد نامناسب مدار خوانش، تغییرات دمایی یا ناپایداری پلاسما رخ دهد. ثبت سیگنال در شرایط آزمون تاریک، تکرار اندازه گیری استاندارد و بررسی روند زمانی شدت می تواند به تفکیک این عوامل کمک کند.

رانش تدریجی طی چند ساعت با نوسان های سریع و تصادفی یکسان نیست. رانش تدریجی می تواند به تغییرات حرارتی یا آلودگی مسیر نوری مرتبط باشد، در حالی که نوسان ناگهانی ممکن است از اتصالات الکترونیکی، مدار خوانش یا تغییرات شرایط پلاسما ناشی شود.

جدول تخصصی عیب یابی سیستم اپتیکی ICP-OES

جدول زیر ارتباط میان نشانه های قابل مشاهده، پارامترهای تشخیصی، قطعات احتمالا درگیر و اثر خرابی بر نتیجه آنالیز را نشان می دهد. این ارتباط ها برای تعیین مسیر بررسی اولیه کاربرد دارند و به تنهایی اثبات کننده خرابی یک قطعه مشخص نیستند.

تعمیر Echelle و ارزیابی تفکیک طیفی

بررسی آسیب سطحی و تغییر موقعیت توری پراش

در ارزیابی Echelle باید میان آلودگی سطح، آسیب اپتیکی و تغییر هندسه نصب تمایز ایجاد شود. آلودگی می تواند باعث کاهش عبور یا بازتاب موثر نور شود؛ در حالی که تغییر زاویه نصب ممکن است موقعیت تصویر طیفی را تغییر دهد. آسیب سطحی نیز بسته به محل و شدت آن می تواند بر کیفیت تصویر و بازده تفکیک اثر بگذارد.

در محفظه های اپتیکی بسته، باز کردن مجموعه و دسترسی به توری باید مطابق دستورالعمل همان مدل انجام شود. تماس مستقیم با سطح حساس، استفاده از حلال نامناسب یا اعمال نیروی مکانیکی کنترل نشده می تواند آسیب بیشتری ایجاد کند. همچنین، تنظیم زاویه توری بدون ابزار و روش مرجع ممکن است خطای جدیدی در تفکیک طیفی به وجود آورد.

آزمون کالیبراسیون و بررسی پروفایل خطوط

برای تشخیص اختلال در عملکرد Echelle، ابتدا خطوط مرجع در چند بخش طیفی بررسی می شوند. خطای باقی مانده کالیبراسیون در برابر طول موج باید تحلیل شود تا مشخص شود انحراف عمومی است یا در محدوده خاصی متمرکز شده است.

سپس شکل پروفایل خطوط بررسی می شود. پهنای خط، تقارن، نسبت شدت به زمینه و فاصله خطوط نزدیک می توانند اطلاعاتی درباره کیفیت تفکیک فراهم کنند. اگر خطا فقط در بخشی از طیف مشاهده شود، بررسی نگاشت پیکسل ها و عملکرد موضعی آشکارساز نیز ضروری است.

پس از تعمیر یا تنظیم، اجرای مجدد کالیبراسیون به تنهایی کافی نیست. پایداری شدت، تفکیک خطوط و عملکرد کمی باید با استانداردهای مناسب بررسی شوند تا اطمینان حاصل شود که اصلاح انجام شده به بهبود واقعی عملکرد منجر شده است.

Optical Alignment؛ تنظیم هم راستایی مسیر نوری

نشانه های انحراف در هم راستایی اپتیکی

Optical Alignment به تنظیم هندسی اجزای مسیر نور گفته می شود تا تابش جمع آوری شده از پلاسما با موقعیت و زاویه مناسب به سامانه تفکیک و آشکارساز برسد. انحراف از وضعیت مرجع می تواند به کاهش شدت، تغییر موقعیت تصویر، افت تمرکز یا تغییر پاسخ در بخش های مختلف طیف منجر شود.

از نشانه های مهم می توان به افت نامتوازن شدت در طول موج های مختلف، تغییر شکل خطوط طیفی و تغییر پاسخ دستگاه پس از گرم شدن اشاره کرد. این نشانه ها باید با داده های کالیبراسیون و آزمون های مرجع تطبیق داده شوند؛ زیرا ناپایداری دمایی یا پاسخ غیریکنواخت آشکارساز نیز ممکن است رفتار مشابهی ایجاد کند.

مراحل فنی بررسی هم راستایی

در مرحله نخست، شدت خطوط مرجع، موقعیت پیک ها و وضعیت کالیبراسیون ثبت می شود. سپس آزمون های تشخیصی سازنده برای بررسی موقعیت تصویر، تمرکز و پایداری مسیر نوری اجرا می شوند. اگر اختلال هندسی تایید شود، نقاط تنظیم مجاز، پایه های مکانیکی و اجزای مربوط باید طبق نقشه سرویس دستگاه بررسی شوند.

تنظیم دستی بر اساس مشاهده ظاهری مسیر نور، جایگزین مناسبی برای روش های اختصاصی سازنده نیست. پس از هر مداخله، کالیبراسیون طول موج و آزمون شدت باید تکرار شوند. همچنین بررسی عملکرد دستگاه پس از گذشت زمان مشخص می کند که اصلاح انجام شده پایدار بوده است یا خیر.

تعمیر Detector و تشخیص اختلال در آشکارسازی

ارزیابی نویز تاریک و پاسخ آشکارساز

نویز تاریک یکی از پارامترهای مهم در بررسی عملکرد آشکارساز است. این پارامتر باید در شرایط تعریف شده توسط سازنده، از جمله وضعیت دمایی و زمان انتگرال گیری مشخص، اندازه گیری شود. مقایسه داده هایی که تحت شرایط متفاوت ثبت شده اند، ممکن است نتیجه نادرستی درباره سلامت Detector ایجاد کند.

اگر نویز افزایش یافته باشد، باید علاوه بر خود حسگر، مدار خوانش، اتصالات، منبع تغذیه و سامانه کنترل دما نیز بررسی شوند. تشخیص خرابی سخت افزاری زمانی معتبرتر است که نتایج آزمون های مستقل، وجود نقص را تایید کنند.

بررسی پاسخ موضعی پیکسل ها

در آشکارسازهای آرایه ای، اختلال ممکن است به تعدادی از پیکسل ها یا یک ناحیه مشخص محدود شود. چنین نقصی می تواند موجب افت پاسخ خطوطی شود که تصویر آنها روی همان ناحیه تشکیل می شود. با این حال، ارتباط میان یک خط تحلیلی و پیکسل های متناظر باید با استفاده از نقشه طول موج و داده های دستگاه مشخص شود.

مقایسه پاسخ خطوط مرجع در بخش های مختلف طیف و تکرار اندازه گیری به تعیین ماهیت مشکل کمک می کند. اگر خطا همواره در یک ناحیه آشکارساز باقی بماند، احتمال نقص موضعی حسگر یا مدار مرتبط افزایش می یابد. اگر خطا با تغییر شرایط اندازه گیری جابه جا شود، بررسی نگاشت طیفی و نرم افزار نیز ضرورت دارد.

چه زمانی تعویض آشکارساز ضرورت دارد؟

تعویض Detector زمانی توجیه دارد که آزمون های معتبر، نقص سخت افزاری را تایید کنند و احتمال وجود اشکال در مدار خوانش، تغذیه، کنترل دما یا تنظیمات نرم افزاری بررسی شده باشد. قطعه جایگزین باید با مدل دستگاه و الزامات سخت افزاری آن سازگار باشد.

پس از نصب، بسته به طراحی دستگاه ممکن است کالیبراسیون طول موج، تنظیمات اختصاصی آشکارساز، بررسی پاسخ شدت و آزمون صحت کمی لازم باشد. بدون اجرای این مراحل، حتی آشکارساز سالم نیز ممکن است نتایج نامعتبر تولید کند.

جدول آزمون های تایید تعمیر و کنترل عملکرد

برای ارزیابی نتیجه سرویس، هر نوع مداخله باید با آزمونی متناسب با سازوکار خرابی همراه باشد. حدود پذیرش باید بر اساس مشخصات دستگاه، روش تحلیلی معتبر و الزامات کنترل کیفی آزمایشگاه تعیین شوند.

برای مثال، اگر میانگین شدت ثبت شده برای یک خط ۱۰۰۰۰ واحد و انحراف معیار اندازه گیری های تکراری ۸۰ واحد باشد، انحراف معیار نسبی یا RSD برابر با ۰٫۸ درصد خواهد بود. این مقدار صرفا یک مثال محاسباتی است و پذیرش یا رد دستگاه باید بر اساس حدود تعیین شده برای روش و شرایط اندازه گیری انجام شود.

تفکیک خرابی اپتیکی از مشکلات پلاسما و نرم افزار

بررسی پلاسما و انتقال نمونه پیش از باز کردن محفظه اپتیکی

افت شدت خطوط ممکن است از ناپایداری پلاسما، تغییر دبی آرگون، گرفتگی انژکتور یا عملکرد نامناسب نبولایزر ناشی شود. در چنین شرایطی، باز کردن محفظه اپتیکی بدون شواهد کافی ممکن است زمان تعمیر را افزایش دهد و به تنظیمات حساس دستگاه آسیب بزند.

اگر چند عنصر در تمام نواحی طیفی افت شدت نشان دهند، باید ابتدا عوامل مشترک و وضعیت استانداردهای کنترلی بررسی شوند. در مقابل، اگر خطا در یک ناحیه مشخص متمرکز باشد و آزمون های پلاسما پایدار باشند، بررسی نگاشت طول موج، پاسخ آشکارساز و اجزای اپتیکی توجیه بیشتری دارد.

بررسی تنظیمات نرم افزاری و کالیبراسیون

انتخاب خط تحلیلی نامناسب، خطای تصحیح زمینه، تغییر پنجره طول موج یا استفاده از ضرایب کالیبراسیون نامتناسب می تواند باعث گزارش نادرست غلظت شود. برای تشخیص این وضعیت باید داده خام، فایل روش و گزارش کالیبراسیون با یکدیگر مقایسه شوند.

تغییر نرم افزار یا بازگردانی تنظیمات کارخانه نباید به عنوان راه حل عمومی خطاهای اپتیکی استفاده شود. پیش از تغییر تنظیمات باید اطلاعات لازم ثبت شوند و پس از اصلاح، آزمون های عملکردی تکرار شوند تا مشخص شود که خطا در پردازش داده بوده یا نقص سخت افزاری نیز وجود داشته است.

فرآیند تخصصی سرویس و تعمیر سیستم اپتیکی ICP-OES

- ثبت وضعیت اولیه: شدت خطوط مرجع، خطای کالیبراسیون، نویز زمینه و تکرارپذیری پیش از تعمیر ثبت می شوند. این داده ها امکان مقایسه کمی عملکرد دستگاه قبل و بعد از مداخله را فراهم می کنند.

- تعیین محدوده خرابی: با بررسی داده خام و اندازه گیری خطوط در چند ناحیه طیفی، مشخص می شود که مشکل عمومی است یا به بخش مشخصی از طیف محدود می شود. این مرحله به تفکیک اختلال اپتیکی از مشکلات پلاسما و نرم افزار کمک می کند.

- بازرسی کنترل شده قطعات: پس از تایید احتمال خرابی سخت افزاری، قطعات مرتبط با عیب بر اساس دستورالعمل سازنده بررسی می شوند. دسترسی به محفظه اپتیکی باید به گونه ای انجام شود که خطر آلودگی سطوح و تغییر ناخواسته تنظیمات کاهش یابد.

- انجام تعمیر و کالیبراسیون: تعمیر باید بر اساس علت تایید شده انجام شود و هرگونه تنظیم در Echelle، مسیر نوری یا آشکارساز با آزمون مناسب همراه باشد. پس از مداخله، کالیبراسیون های ضروری و بررسی پایداری سیگنال اجرا می شوند.

- تایید نهایی با استانداردهای تحلیلی: سلامت دستگاه با بررسی کالیبراسیون، تکرارپذیری، صحت اندازه گیری و عملکرد استانداردهای کنترلی ارزیابی می شود. ثبت نتایج نهایی در گزارش سرویس، امکان پیگیری رانش عملکرد و بررسی خرابی های احتمالی آینده را فراهم می کند.

ارتباط تعمیر ICP-OES با سایر تجهیزات آنالیز دستگاهی

تجربه سرویس تجهیزات آنالیز دستگاهی می تواند در ساختارمند کردن فرآیند عیب یابی مفید باشد، اما معماری اپتیکی هر گروه از دستگاه ها ویژگی های خاص خود را دارد. برای نمونه، در اسپکتروفتومتر UV-Vis عملکرد منبع نور، مونوکروماتور و آشکارساز بر اندازه گیری جذب تاثیر می گذارد، در حالی که ICP-OES به تفکیک خطوط نشری و پایداری پلاسمای القایی نیز وابسته است.

در FTIR، بررسی منبع تابش، تداخل سنج، لیزر مرجع و آشکارساز باید مطابق ساختار دستگاه انجام شود. در سامانه های XRD نیز هندسه گونیومتر و شرایط آشکارسازی پرتو ایکس نقش متفاوتی دارند. بنابراین، روش تعمیر یک دستگاه را نمی توان بدون تطبیق فنی به دستگاه دیگر تعمیم داد.

اطلاعات ضروری برای تشخیص دقیق خرابی اپتیکی

برای تعیین مسیر عیب یابی، مدل دستگاه، محدوده طول موج درگیر، نوع آشکارساز در صورت مشخص بودن، گزارش آخرین کالیبراسیون و شکل تغییرات شدت اهمیت دارند. همچنین مشخص بودن زمان شروع خطا و ارتباط آن با سرویس قبلی، جابه جایی دستگاه یا تغییر شرایط محیطی می تواند به محدود کردن محدوده بررسی کمک کند.

اگر خطا فقط در یک عنصر دیده شود، باید طول موج انتخاب شده و احتمال تداخل طیفی بررسی شود. اگر چند عنصر نزدیک به هم دچار انحراف شده باشند، نقشه کالیبراسیون و پاسخ موضعی آشکارساز اهمیت بیشتری پیدا می کند. اگر افت شدت در تمام نواحی طیفی مشاهده شود، بررسی عوامل مشترک مانند پلاسما، انتقال نمونه و مسیر کلی نور در اولویت قرار می گیرد. گزارش سرویس باید شامل قطعات بررسی شده، آزمون های اجرا شده، مقادیر اندازه گیری قبل و بعد از تعمیر و نتیجه آزمون استاندارد باشد. این اطلاعات برای تشخیص رانش تدریجی، ارزیابی پایداری تعمیر و برنامه ریزی سرویس های بعدی کاربرد دارند.

تعمیر سیستم اپتیکی ICP-OES زمانی قابل تایید است که علت خرابی با شواهد اندازه گیری مشخص شده و نتیجه مداخله در آزمون های عملکردی و کمی مورد تایید قرار گیرد. بررسی Echelle بر تفکیک طیفی و موقعیت خطوط تمرکز دارد؛ Optical Alignment به پایداری هندسه مسیر نور و کیفیت تصویر مربوط است؛ و عیب یابی Detector به ارزیابی پاسخ آشکارساز، نویز، رفتار ناحیه ای و مدار خوانش نیاز دارد.

هیچ یک از این بخش ها نباید جدا از سایر اجزای دستگاه ارزیابی شوند. مقایسه داده خام، کالیبراسیون طول موج، تکرارپذیری شدت و صحت نتایج استاندارد، مبنای تصمیم گیری برای تعمیر اصولی هستند. این رویکرد از تعویض غیرضروری قطعات جلوگیری می کند و امکان ارزیابی قابل اعتماد عملکرد دستگاه پس از سرویس را فراهم می سازد.
