تعمیر Nebulizer در ICP-OES ، علائم گرفتگی، افت آئروسل و کاهش حساسیت

تعمیر Nebulizer ICP-OES زمانی اهمیت پیدا می کند که شدت خطوط نشر عناصر کاهش پیدا کرده، RSD افزایش یافته، Sample Uptake ناپایدار شده یا Aerosol با کیفیت یکنواخت وارد Spray Chamber نمی شود. Nebulizer یکی از حساس ترین اجزای سیستم Sample Introduction است و وظیفه آن تبدیل محلول نمونه به آئروسل مناسب برای ورود به Plasma را بر عهده دارد. در این فرآیند، هندسه Capillary، فشار و جریان گاز آرگون، نرخ ورود محلول، وضعیت Nozzle، ویسکوزیته و ترکیب نمونه همگی بر اندازه قطرات و مقدار واقعی آنالیت منتقل شده به Plasma اثر می گذارند. به همین دلیل گرفتگی جزئی Nebulizer ممکن است بدون ایجاد خطای واضح در نرم افزار، حساسیت دستگاه را کاهش دهد و حتی باعث شود کاربر به اشتباه مشکل را به Plasma، Detector یا سیستم اپتیکی نسبت دهد.

Nebulizer در ICP-OES دقیقا چه کاری انجام می دهد؟

در یک سیستم پنوماتیک، محلول نمونه از طریق مسیر مایع وارد Nebulizer می شود و گاز آرگون با سرعت مناسب از مسیر گاز عبور می کند. برهم کنش جریان گاز و مایع باعث شکستن جریان مایع و تشکیل قطرات ریز می شود. نتیجه این فرآیند Aerosol است که باید با نرخ و توزیع مناسب به Spray Chamber منتقل شود. بنابراین عملکرد Nebulizer فقط به عبور دادن نمونه محدود نیست؛ کیفیت تبدیل محلول به قطرات مستقیما تعیین می کند چه مقدار از آنالیت در نهایت به Plasma برسد.

اگر قطرات تولید شده بیش از حد بزرگ باشند، بخش قابل توجهی از آنها در Spray Chamber جدا می شود و مقدار نمونه منتقل شده به Plasma کاهش پیدا می کند. اگر تولید Aerosol ناپایدار باشد، مقدار آنالیت ورودی به Plasma نیز در طول زمان تغییر خواهد کرد. این تغییر می تواند به شکل نوسان Intensity و افزایش RSD در نتایج مشاهده شود.

به همین دلیل، در عیب یابی Nebulizer باید سه موضوع از یکدیگر تفکیک شوند: مقدار محلول ورودی، کیفیت Aerosol تولید شده و پایداری انتقال Aerosol به Plasma. ممکن است Sample Uptake مناسب باشد اما به دلیل مشکل در Gas Flow یا هندسه Nozzle، Aerosol مناسب تولید نشود.

چرا گرفتگی جزئی Nebulizer از گرفتگی کامل مهم تر است؟

گرفتگی کامل معمولا به سرعت قابل تشخیص است، زیرا نمونه دیگر به شکل طبیعی وارد سیستم نمی شود یا Signal به شدت افت می کند. اما گرفتگی جزئی می تواند برای مدت طولانی باعث ایجاد نتایج اشتباه شود بدون اینکه دستگاه Error مشخصی نمایش دهد.

رسوبات نمکی، ذرات حاصل از هضم نمونه، ترکیبات با TDS بالا و مواد جامد معلق می توانند در مسیر Capillary یا ناحیه خروجی Nebulizer تجمع پیدا کنند. وقتی قطر داخلی مسیر کاهش پیدا می کند، مقاومت جریان مایع تغییر می کند و نرخ Sample Uptake از شرایط قبلی فاصله می گیرد. در این حالت ممکن است کاربر همچنان مشاهده کند که محلول از مسیر نمونه عبور می کند، اما میزان واقعی انتقال با شرایط مرجع متفاوت است. در نتیجه کاهش Sensitivity ممکن است تدریجی باشد و با افت کیفیت نتایج همراه شود.

یک نشانه مهم گرفتگی جزئی، تغییر همزمان شدت چند عنصر است. اگر خطوط Ca، Mg، Fe و Zn همگی نسبت به Standard قبلی افت کنند، اما نسبت افت آنها تقریبا عمومی باشد، مسیر Sample Introduction باید قبل از سیستم اپتیکی بررسی شود.

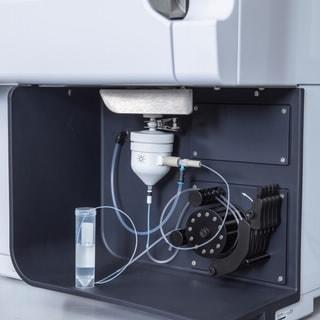

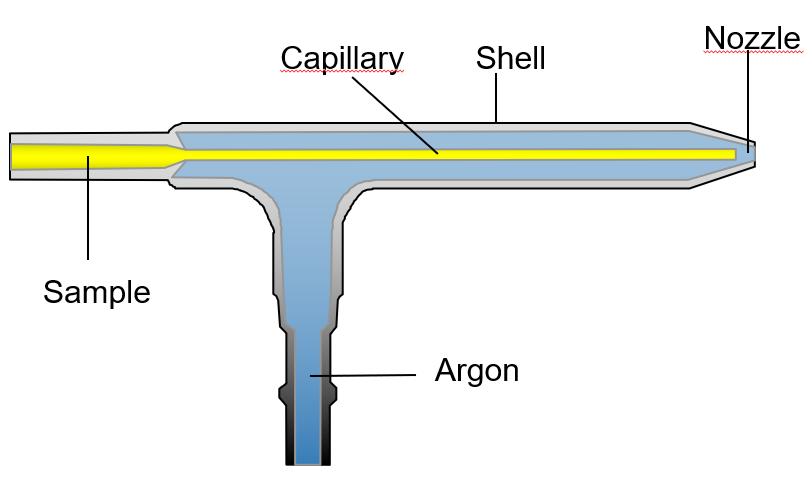

Capillary چگونه عامل اصلی افت Sample Uptake می شود؟

Capillary مسیر اصلی عبور محلول در بسیاری از Nebulizer های رایج است. قطر داخلی، طول مسیر، وضعیت سطح داخلی و پاکیزگی این بخش روی جریان محلول تاثیر مستقیم دارند. حتی یک رسوب کوچک در قسمت باریک Capillary می تواند رفتار هیدرودینامیکی مسیر را تغییر دهد. اگر Capillary نیمه مسدود باشد، ممکن است محلول با سرعت کمتری به ناحیه Nebulization برسد. از طرف دیگر، اگر رسوب به شکل نامتقارن ایجاد شده باشد، جریان مایع می تواند ناپایدار شود. این وضعیت معمولا با تغییرات Intensity و افزایش RSD همراه است.

در تعمیر Nebulizer ICP-OES نباید صرفا خروجی مایع از Capillary بررسی شود. لازم است Sample Uptake در شرایط استاندارد اندازه گیری و با مقدار مرجع دستگاه مقایسه شود. اگر میزان Uptake پایین تر از حالت معمول باشد، باید مسیر نمونه، Tubing، اتصالات و Capillary به صورت مرحله ای بررسی شوند.

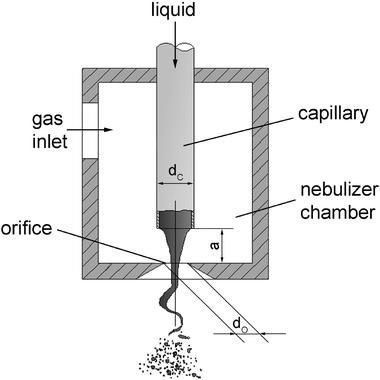

فشار گاز چه ارتباطی با کیفیت Aerosol دارد؟

در Nebulizer پنوماتیک، آرگون نقش انرژی لازم برای شکستن جریان مایع را دارد. تغییر فشار یا جریان گاز می تواند اندازه قطرات و توزیع Aerosol را تغییر دهد. بنابراین عدد Gas Flow فقط یک پارامتر جانبی نیست، بلکه یکی از متغیرهای اصلی فرآیند Nebulization است. اگر فشار گاز کمتر از شرایط مناسب باشد، انرژی کافی برای تشکیل Aerosol با مشخصات مورد انتظار ایجاد نمی شود. در مقابل، تغییر بیش از حد جریان گاز نیز می تواند شرایط انتقال Aerosol را تغییر داده و نسبت نمونه و گاز وارد شده به سیستم را از حالت بهینه خارج کند.

به همین دلیل در عیب یابی نباید فقط به عدد تنظیم شده در نرم افزار توجه کرد. وضعیت مسیر Gas Line، اتصالات، نشتی، کنترلر جریان و فشار واقعی باید بررسی شود. در صورتی که مقدار نمایش داده شده با مقدار واقعی اختلاف داشته باشد، ممکن است تکنسین تصور کند Nebulizer دچار گرفتگی شده، در حالی که منشا مشکل در Gas Supply قرار دارد.

از روی رفتار Aerosol چگونه می توان گرفتگی Nebulizer را تشخیص داد؟

Aerosol تولید شده باید تا حد امکان یکنواخت باشد. اگر جریان Aerosol به صورت ضربانی، قطع و وصل یا نامتقارن ایجاد شود، احتمال وجود مشکل در مسیر مایع یا گاز افزایش پیدا می کند.

وجود حباب در Sample Line نیز می تواند نشانه ای مشابه ایجاد کند. حباب باعث می شود حجم واقعی مایع وارد شده به Nebulizer در طول زمان تغییر کند. در نتیجه Signal به شکل دوره ای افزایش و کاهش پیدا می کند. برای تفکیک گرفتگی از حباب، می توان مسیر نمونه را مشاهده و Sample Uptake را در شرایط ثابت بررسی کرد. اگر پس از حذف حباب، نوسان همچنان وجود داشته باشد، بررسی Capillary و Nozzle اهمیت بیشتری پیدا می کند.

جدول علائم گرفتگی و مسیر تشخیص Nebulizer

پیش از باز کردن یا تعویض قطعه، بهتر است الگوی خطا ثبت شود. جدول زیر می تواند برای تعیین اولویت بررسی مورد استفاده قرار گیرد:

این جدول باید همراه با تست Standard تفسیر شود. مشاهده یک علامت منفرد برای تشخیص خرابی Nebulizer کافی نیست.

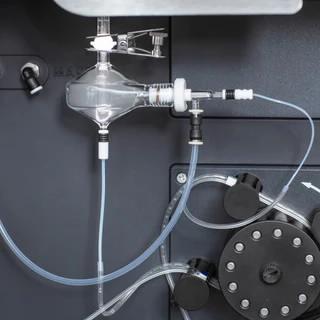

چرا Sample Uptake پایین همیشه به معنی گرفتگی Nebulizer نیست؟

Sample Uptake حاصل عملکرد کل مسیر مایع است. Peristaltic Pump، Pump Tubing، اتصال به Nebulizer، Capillary و حتی ویسکوزیته محلول می توانند روی مقدار نهایی Uptake اثر بگذارند. برای مثال، اگر Pump Tubing فرسوده یا بیش از حد نرم شده باشد، پمپ ممکن است حجم کمتری از محلول را به سمت Nebulizer منتقل کند. در این شرایط، تعویض Nebulizer مشکل را برطرف نمی کند.

همچنین تفاوت ویسکوزیته بین آب و محلول های اسیدی غلیظ یا محلول های دارای ترکیبات آلی می تواند رفتار Sample Uptake را تغییر دهد. بنابراین اندازه گیری Uptake باید با توجه به نوع محلول و شرایط روش تحلیلی انجام شود. در یک فرآیند عیب یابی صحیح، ابتدا باید Pump و Tubing تایید شوند، سپس مسیر اتصال بررسی شود و در نهایت Nebulizer مورد ارزیابی قرار گیرد. این روش از تعویض غیرضروری Nebulizer جلوگیری می کند.

چه نمونه هایی بیشتر باعث گرفتگی Nebulizer می شوند؟

نمونه های دارای TDS بالا، ذرات معلق، رسوبات معدنی یا محصولات هضم ناقص می توانند احتمال گرفتگی را افزایش دهند. برای مثال، نمونه های حاوی مقادیر زیاد نمک های معدنی ممکن است پس از تبخیر بخشی از حلال، رسوبات جامد در ناحیه Nozzle ایجاد کنند.

نمونه های محیط زیستی، محلول های هضم خاک، نمونه های معدنی و برخی نمونه های صنعتی ممکن است مقدار قابل توجهی ذرات یا نمک داشته باشند. اگر آماده سازی نمونه به اندازه کافی انجام نشده باشد، بخشی از این مواد می توانند وارد مسیر Nebulizer شوند.

در نمونه های دارای ذرات معلق، انتخاب نوع Nebulizer اهمیت زیادی پیدا می کند. استفاده از یک Nebulizer ظریف و حساس برای نمونه ای با Particle Load بالا می تواند احتمال گرفتگی را افزایش دهد. بنابراین بخشی از عیب یابی Nebulizer به بررسی سازگاری قطعه با Matrix مربوط می شود. گرفتگی تکرارشونده ممکن است نشانه خرابی خود Nebulizer نباشد، بلکه نشان دهد نوع Nebulizer با ماهیت نمونه تناسب ندارد.

تفاوت Nebulizer های Concentric و V-Groove در عیب یابی چیست؟

در Nebulizer های Concentric، مسیر مایع و گاز به شکل بسیار نزدیک به یکدیگر طراحی شده اند و هندسه داخلی نقش زیادی در کیفیت Nebulization دارد. این ساختار می تواند برای تولید Aerosol یکنواخت بسیار مناسب باشد، اما در برخی نمونه های دارای ذرات یا TDS بالا حساسیت بیشتری به گرفتگی دارد.

در طراحی های V-Groove، مسیر عبور نمونه و نحوه برخورد آن با جریان گاز متفاوت است و معمولا برای نمونه هایی که دارای ذرات یا بار نمکی بالاتر هستند، گزینه مقاوم تری محسوب می شود. به همین دلیل در تعمیر Nebulizer نباید عملکرد تمام مدل ها با یک معیار واحد ارزیابی شود. Sample Uptake، Gas Flow و رفتار Aerosol باید بر اساس طراحی همان Nebulizer بررسی شوند.

آیا تمیز کردن Nebulizer همیشه بهترین راه تعمیر است؟

خیر. Cleaning زمانی موثر است که مشکل ناشی از رسوب قابل حذف باشد و هندسه اصلی قطعه آسیب ندیده باشد. اگر Nozzle دچار آسیب، ترک، تغییر شکل یا خوردگی شده باشد، تمیز کردن ممکن است فقط ظاهر قطعه را بهبود دهد اما عملکرد Nebulization همچنان خارج از شرایط مطلوب باقی بماند.

در Nebulizer های دقیق، هندسه Nozzle و Capillary اهمیت زیادی دارد. هرگونه تغییر فیزیکی در این بخش می تواند اندازه و توزیع قطرات را تغییر دهد. بنابراین روش های تمیزکاری خشن یا ابزار نامناسب ممکن است به جای رفع خرابی، یک خطای جدید ایجاد کنند. اگر پس از Cleaning، Sample Uptake اصلاح شود اما Signal همچنان پایین یا ناپایدار باشد، باید احتمال آسیب هندسی یا تغییر شرایط Aerosol در نظر گرفته شود.

هنگام تمیزکاری Capillary چه خطاهایی ممکن است ایجاد شود؟

یکی از اشتباهات رایج، استفاده از ابزار فلزی برای باز کردن مسیر بسیار ظریف Capillary است. این کار می تواند قطر داخلی یا شکل انتهای مسیر را تغییر دهد. حتی اگر مسیر کاملا باز شود، مشخصات Nebulization ممکن است دیگر مشابه حالت اولیه نباشد.

روش Cleaning باید بر اساس جنس و طراحی Nebulizer انتخاب شود. برخی Nebulizer ها شیشه ای هستند و برخی از مواد پلیمری یا سرامیکی استفاده می کنند. بنابراین ماده شوینده و روش تمیزکاری باید با متریال قطعه سازگار باشد. پس از Cleaning، شستشو با آب مناسب و اطمینان از حذف کامل ماده تمیزکننده اهمیت دارد. باقی ماندن مواد شیمیایی در مسیر می تواند Composition نمونه را تغییر داده و باعث ایجاد Background یا Signal غیرعادی شود.

افت Aerosol چه تاثیری روی حساسیت ICP-OES دارد؟

Sensitivity در ICP-OES به عوامل متعددی وابسته است، اما مقدار آنالیت منتقل شده به Plasma یکی از عوامل کلیدی است. اگر Nebulizer Aerosol کمتری تولید کند یا قطرات تولید شده در Spray Chamber بیشتر حذف شوند، مقدار آنالیت وارد شده به Plasma کاهش پیدا می کند.

در این شرایط، شدت خطوط نشر کاهش می یابد و ممکن است Signal-to-Background Ratio نیز بدتر شود. برای عناصر در غلظت پایین، این تغییر می تواند تاثیر بیشتری داشته باشد زیرا Signal اولیه آنها نیز ضعیف تر است. اگر افت Sensitivity همزمان در چند عنصر مختلف مشاهده شود، Sample Introduction باید پیش از سیستم اپتیکی بررسی شود. این روش به تشخیص سریع تر منشا واقعی افت پاسخ کمک می کند.

چگونه گرفتگی Nebulizer را از خرابی Plasma جدا کنیم؟

برای تفکیک این دو، یک Standard پایدار بسیار مفید است. اگر با همان شرایط RF و Plasma، شدت چند عنصر کاهش یافته و Sample Uptake نیز پایین باشد، احتمال مشکل Nebulizer یا مسیر نمونه بالا است. اما اگر Sample Uptake کاملا پایدار باشد و Aerosol نیز طبیعی به نظر برسد، در حالی که Signal نوسان یا افت دارد، باید شرایط Plasma و RF System بررسی شوند.

همچنین زمان شروع خطا اهمیت دارد. اگر افت Signal بلافاصله پس از ورود نمونه رخ دهد، Sample Introduction یا Matrix محتمل تر است. اگر دستگاه پس از مدت مشخصی کار کردن دچار افت شود، رسوب تدریجی، تغییر حرارتی یا شرایط Plasma نیز باید بررسی شود.

آیا فشار گاز زیاد می تواند باعث کاهش کیفیت نتیجه شود؟

بله. افزایش Gas Flow لزوما به معنی افزایش Sensitivity نیست. رابطه بین جریان گاز و Signal می تواند غیرخطی باشد و به نوع Nebulizer، محلول، Spray Chamber و شرایط Plasma وابسته است. تغییر Gas Flow می تواند اندازه قطرات و سرعت انتقال Aerosol را تغییر دهد. همچنین مقدار حلال وارد شده به Plasma نیز ممکن است تغییر کند. بنابراین یک تغییر ظاهرا کوچک در Gas Flow می تواند روی Excitation و Background اثر بگذارد.

به همین دلیل تنظیم Gas Flow باید بر اساس شرایط طراحی دستگاه و Nebulizer انجام شود و افزایش یا کاهش آن صرفا برای جبران افت Signal روش مناسبی نیست.

جدول تشخیص افت حساسیت ناشی از Nebulizer

این مقایسه کمک می کند قبل از تعویض قطعه مشخص شود مشکل در کدام بخش زنجیره Sample Introduction قرار دارد.

آیا نوع محلول می تواند عملکرد Nebulizer را تغییر دهد؟

بله. ویسکوزیته، کشش سطحی، چگالی، مقدار نمک و ترکیبات آلی محلول می توانند رفتار Nebulization را تغییر دهند. به همین دلیل یک Nebulizer ممکن است با محلول آبی عملکرد پایدار داشته باشد اما هنگام کار با Matrix متفاوت، Sample Uptake یا Aerosol تغییر کند.

برای مثال، محلول اسیدی غلیظ از نظر خواص فیزیکی با آب خالص یکسان نیست. همچنین محلول های دارای ترکیبات آلی می توانند بار حلال متفاوتی وارد سیستم کنند. بنابراین مقایسه عملکرد Nebulizer باید در شرایط واقعی روش انجام شود. اگر پس از تغییر Matrix، Signal تغییر کند ولی Nebulizer از نظر فیزیکی سالم باشد، نباید بلافاصله قطعه را معیوب اعلام کرد. ابتدا باید شرایط Nebulization برای Matrix جدید ارزیابی شود.

چه زمانی تعویض Nebulizer از تعمیر آن منطقی تر است؟

اگر Capillary یا Nozzle دچار آسیب فیزیکی شده باشد، هندسه داخلی تغییر کرده باشد یا پس از Cleaning و تنظیم شرایط گاز همچنان Sample Uptake و Aerosol ناپایدار باشند، تعویض قطعه می تواند منطقی تر باشد. در Nebulizer های دقیق، حفظ هندسه اصلی اهمیت زیادی دارد. یک قطعه ممکن است ظاهرا سالم باشد اما به دلیل تغییر کوچک در مسیر داخلی، عملکرد تحلیلی مناسبی نداشته باشد.

همچنین اگر گرفتگی به صورت مکرر بازگردد، باید علت زمینه ای بررسی شود. انتخاب نامناسب Nebulizer، آماده سازی ضعیف نمونه، TDS بالا یا وجود ذرات می تواند باعث شود حتی یک Nebulizer سالم نیز مجددا دچار گرفتگی شود.

پس از تعمیر Nebulizer چگونه عملکرد آن را تایید کنیم؟

پس از Cleaning، تعمیر یا تعویض Nebulizer، نباید صرفا به مشاهده جریان مایع اکتفا کرد. Sample Uptake باید در شرایط مشخص بررسی شود و سپس عملکرد Aerosol و Signal با یک Standard مناسب ارزیابی شود.

در مرحله بعد، چند عنصر با خطوط متفاوت اندازه گیری می شوند تا مشخص شود تغییر ایجاد شده عمومی است یا فقط روی یک خط طیفی اثر گذاشته است. افزایش Sensitivity، کاهش RSD و پایدار شدن Signal از شاخص های مهم موفقیت تعمیر هستند. اگر Sample Uptake اصلاح شده اما Signal همچنان پایین باشد، باید Spray Chamber، Plasma و شرایط اپتیکی بررسی شوند. این مرحله از نسبت دادن تمام مشکلات Signal به Nebulizer جلوگیری می کند.

مهم ترین نشانه هایی که خرابی Nebulizer را آشکار می کنند

• کاهش همزمان شدت چند عنصر: وقتی خطوط Ca، Mg، Fe و Zn همزمان نسبت به Standard مرجع افت می کنند، احتمال کاهش انتقال نمونه بیشتر می شود و باید Sample Uptake و Nebulization بررسی شوند.

• افزایش RSD در تکرار Standard: افزایش پراکندگی نتایج می تواند ناشی از Aerosol ناپایدار یا Sample Uptake متغیر باشد؛ در این حالت بررسی حباب، Capillary و Gas Flow اهمیت دارد.

• افت تدریجی Sensitivity: کاهش آرام پاسخ دستگاه می تواند ناشی از تجمع رسوب در Nozzle یا Capillary باشد، به ویژه هنگام کار مداوم با نمونه های دارای TDS بالا.

• قطع و وصل شدن Signal: اگر Signal به صورت دوره ای بالا و پایین شود، باید وجود حباب، نوسان Pump و گرفتگی جزئی مسیر نمونه بررسی شود.

• کاهش Aerosol با Sample Uptake ظاهرا طبیعی: در این حالت احتمال مشکل در فشار گاز، Nozzle یا هندسه داخلی Nebulizer بیشتر می شود.

• عدم بازگشت عملکرد پس از Cleaning: اگر پس از رفع رسوب همچنان Sensitivity پایین باشد، آسیب هندسی یا تغییر شکل قطعه باید بررسی شود.

یک سناریوی تخصصی برای عیب یابی Nebulizer

فرض کنید شدت خطوط Ca، Mg، Fe و Zn در یک Standard نسبت به نتایج قبلی حدودا کاهش یافته و RSD نیز افزایش پیدا کرده است. اولین مرحله بررسی Sample Uptake است. اگر Uptake پایین تر از وضعیت مرجع باشد، مسیر Pump، Tubing و اتصال به Nebulizer بررسی می شود.

اگر Pump و Tubing سالم باشند، Capillary و Nozzle بررسی می شوند. وجود رسوب در ناحیه خروجی یا کاهش قطر موثر Capillary می تواند علت افت Uptake باشد. پس از Cleaning مناسب، Sample Uptake دوباره اندازه گیری می شود. اگر Uptake به مقدار مناسب بازگردد ولی Signal هنوز پایین باشد، باید کیفیت Aerosol و Gas Flow بررسی شود. ممکن است مسیر مایع باز شده باشد اما نسبت گاز و مایع هنوز شرایط مناسب ایجاد نکند.

در صورتی که Sample Uptake، Gas Flow و Aerosol همگی پایدار باشند ولی Signal پایین باقی بماند، ادامه بررسی باید به Spray Chamber و سپس Plasma منتقل شود. این روند نشان می دهد که عیب یابی صحیح Nebulizer فقط با نگاه کردن به خود قطعه انجام نمی شود، بلکه باید اثر آن بر کل مسیر Sample Introduction ارزیابی شود.

چه زمانی افت حساسیت ICP-OES را باید به Nebulizer نسبت داد؟

اگر افت Signal در چند عنصر مختلف به صورت همزمان رخ دهد، Sample Uptake کاهش پیدا کرده باشد، Aerosol ضعیف یا ناپایدار باشد و مشکل پس از تعویض Standard نیز باقی بماند، احتمال خرابی Nebulizer افزایش پیدا می کند.

در مقابل، اگر Sample Uptake و Aerosol پایدار باشند ولی فقط یک یا چند طول موج خاص دچار افت شوند، احتمال مشکل در Background Correction، Spectral Interference یا سیستم اپتیکی بیشتر است. این تفکیک اهمیت زیادی دارد، زیرا تعویض Nebulizer بدون اثبات ارتباط آن با خطا ممکن است مشکل اصلی را پنهان کند و هزینه سرویس را افزایش دهد.

مسیر حرفه ای تعمیر Nebulizer ICP-OES چگونه باید باشد؟

یک فرآیند منطقی تعمیر با ثبت علامت خرابی آغاز می شود. سپس Sample Uptake، وضعیت Pump Tubing، حباب و اتصالات بررسی می شوند. بعد از آن فشار و جریان گاز و وضعیت Nebulizer ارزیابی می شود. در صورت مشاهده گرفتگی، Cleaning متناسب با جنس قطعه انجام می شود و پس از آن عملکرد دوباره اندازه گیری می شود.

اگر عملکرد اصلاح نشود، باید وضعیت Nozzle و Capillary از نظر آسیب هندسی بررسی شود. در صورت نیاز، Nebulizer تعویض شده و عملکرد آن با همان Standard مقایسه می شود. در مرحله نهایی، Stability، Sensitivity و RSD باید در شرایط قابل مقایسه ثبت شوند. تنها زمانی می توان تعمیر را موفق دانست که بهبود فیزیکی قطعه به بهبود قابل اندازه گیری در عملکرد تحلیلی دستگاه منجر شده باشد.
