برای تشخیص دقیق علت، باید مسیر انتقال یون از محل تشکیل پلاسما تا آشکارساز بررسی شود. این رویکرد کمک می کند افت واقعی حساسیت از مشکلاتی مانند تداخل طیفی، سرکوب ماتریسی، خطای آماده سازی استاندارد و ناپایداری سیستم ورود نمونه تفکیک شود. در تعمیر تخصصی ICP-MS، تعویض قطعه بدون بررسی شواهد اندازه گیری ممکن است مشکل را برطرف نکند و حتی باعث تغییر شرایط بهینه دستگاه شود.

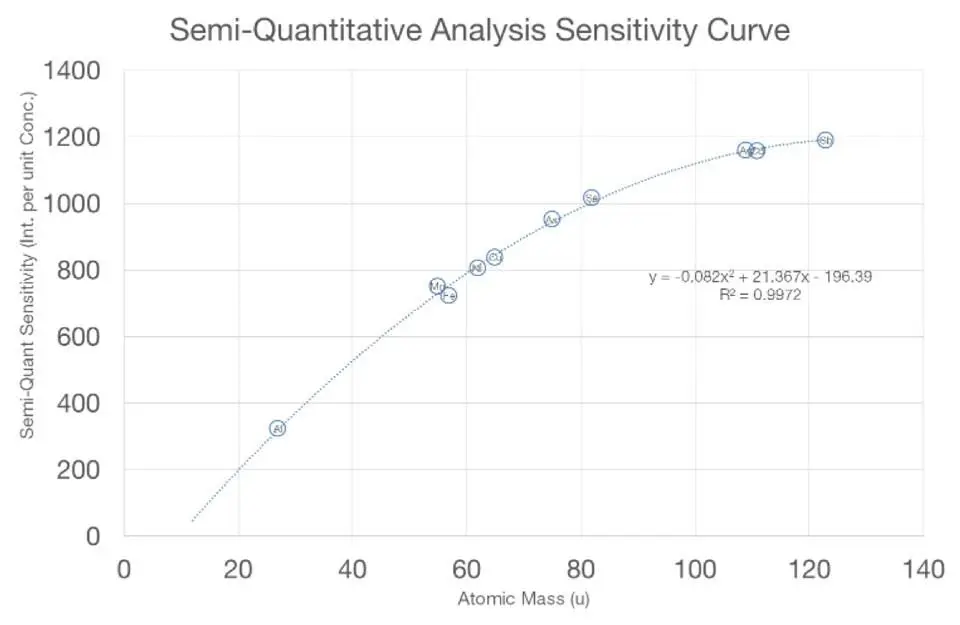

حساسیت در ICP-MS چگونه تعریف می شود و چه عواملی آن را کاهش می دهند؟
حساسیت دستگاه بیانگر میزان تغییر سیگنال اندازه گیری شده در برابر تغییر غلظت آنالیت است. در ICP-MS، حساسیت اغلب با شدت سیگنال شمارش یون ها در واحد غلظت بیان می شود؛ برای مثال، تعداد شمارش بر ثانیه به ازای هر میکروگرم بر لیتر از یک عنصر.
اگر شدت سیگنال یک محلول استاندارد با غلظت مشخص کاهش پیدا کند، نمی توان بلافاصله نتیجه گرفت که Detector خراب شده است. کاهش سیگنال ممکن است از افت تعداد یون های تولید شده، کاهش راندمان انتقال یون، تغییر شرایط خلأ، تنظیم نادرست ولتاژهای Ion Optics یا افت بازده آشکارسازی ناشی شود.
رابطه کمی حساسیت با شدت سیگنال
در یک محدوده خطی از پاسخ دستگاه، حساسیت تحلیلی را می توان به صورت زیر تعریف کرد:
\[ S=\frac{\Delta I}{\Delta C} \]
در این رابطه:
-
\(S\): حساسیت دستگاه؛ برای مثال، cps به ازای \(\mu g/L\).
-
\(I\): شدت سیگنال آنالیت بر حسب شمارش بر ثانیه یا cps.
-
\(C\): غلظت آنالیت در محلول.
برای نمونه، اگر محلول استاندارد 10 میکروگرم بر لیتر از یک عنصر، سیگنالی برابر 100000 cps تولید کند، حساسیت تقریبی آن در این نقطه برابر است با:
\[ S=\frac{100000}{10}=10000\ \frac{cps}{\mu g/L} \]
اگر در شرایط یکسان، شدت سیگنال همان استاندارد به 60000 cps برسد، حساسیت به 6000 cps به ازای هر میکروگرم بر لیتر کاهش یافته است؛ یعنی افت 40 درصدی رخ داده است.
\[ \%\text{ افت حساسیت}= \frac{S_0-S_1}{S_0}\times100 \]
در این رابطه، \(S_0\) حساسیت اولیه و \(S_1\) حساسیت اندازه گیری شده در وضعیت فعلی است. این مقایسه زمانی معتبر است که غلظت استاندارد، ترکیب محلول، شرایط ورود نمونه، زمان انتگرال گیری، حالت آشکارساز و تنظیمات دستگاه یکسان باشند.
افت حساسیت با افت شدت سیگنال چه تفاوتی دارد؟
شدت سیگنال یک عنصر ممکن است به دلیل تداخل طیفی، تغییر غلظت نمونه یا نوسان ورود محلول تغییر کند؛ در حالی که افت حساسیت به کاهش پاسخ دستگاه به تغییر غلظت مربوط است. برای تفکیک این دو وضعیت، باید چند استاندارد با غلظت های مختلف اندازه گیری شوند و شیب منحنی کالیبراسیون با داده های قبلی مقایسه شود.
اگر شیب منحنی کاهش یافته اما خطی بودن کالیبراسیون همچنان مناسب باشد، احتمال افت یکنواخت راندمان انتقال یون یا آشکارسازی مطرح می شود. در مقابل، اگر شیب، عرض از مبدا و خطی بودن منحنی همزمان تغییر کنند، باید احتمال آلودگی، تداخل، سرکوب ماتریسی یا اشکال در عملکرد آشکارساز نیز بررسی شود.

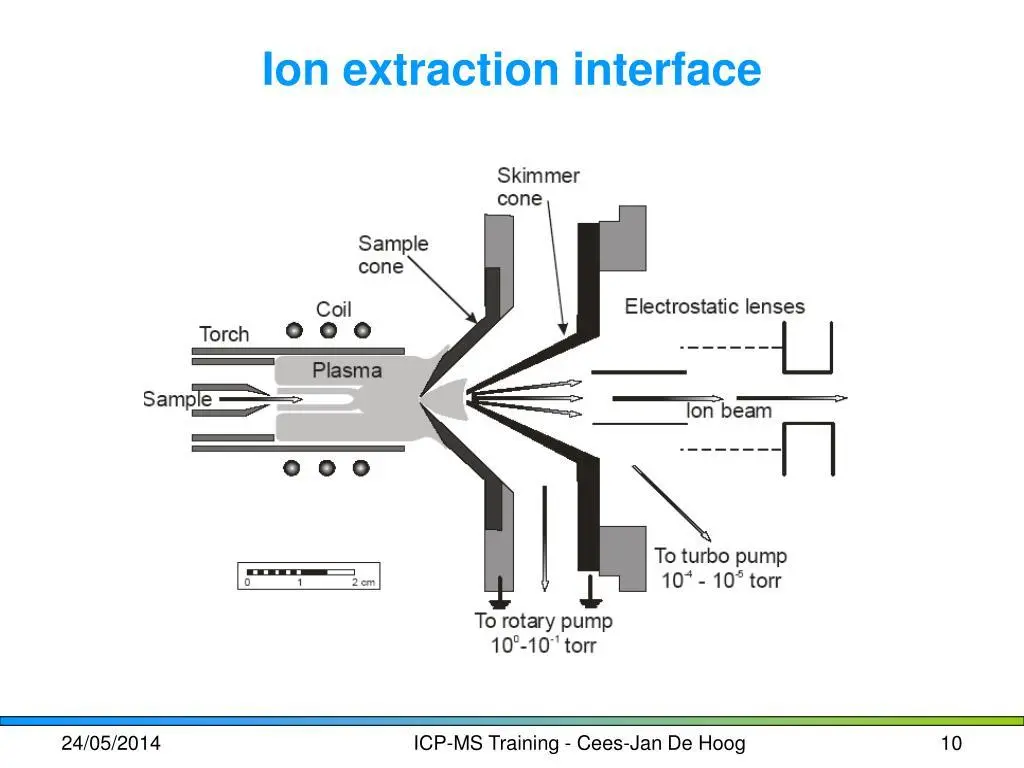

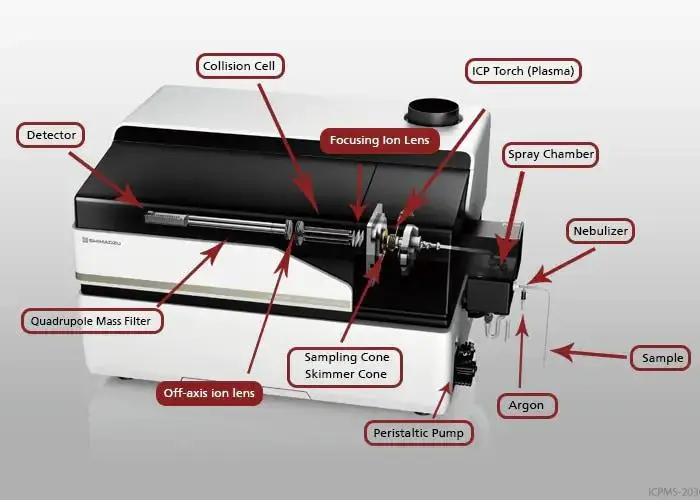

مسیر انتقال یون؛ از پلاسمای آرگون تا آشکارساز
برای پیدا کردن منشأ افت حساسیت، مسیر فیزیکی حرکت یون ها باید به چند ناحیه عملکردی تقسیم شود. هر ناحیه نقش متفاوتی دارد و خرابی در هر کدام، الگوی مشخصی از تغییر سیگنال ایجاد می کند.
۱. Interface و مخروط های نمونه بردار / Sampler Cone و Skimmer Cone
گاز و یون های خارج شده از پلاسما از روزنه Sampler Cone عبور می کنند و پس از انبساط در ناحیه Interface، بخشی از جریان از Skimmer Cone به مرحله بعد منتقل می شود. رسوبات، تغییر هندسه روزنه و اختلال در شرایط حرارتی می توانند انتقال یون را کاهش دهند.
۲. Ion Optics و سامانه هدایت یون / Ion Lens و عناصر الکترواستاتیکی
میدان های الکتریکی یون ها را به سمت مسیر ورودی آنالایزر هدایت و تا حد امکان از ذرات خنثی و گونه های ناخواسته جدا می کنند. آلودگی، جابه جایی قطعه، تغییر ولتاژ یا خرابی منبع تغذیه می تواند باعث کاهش عبور یون شود.
۳. محفظه خلأ و آنالایزر جرمی / Vacuum System و Mass Analyzer
فشار نامناسب در ناحیه های خلأ احتمال برخورد یون با مولکول های گاز را افزایش می دهد و می تواند پایداری مسیر یون و عملکرد آنالایزر را مختل کند. وضعیت پمپ ها، نشتی ها و بار گازی باید بررسی شود.
۴. Detector و تبدیل یون به سیگنال / Electron Multiplier و مدار شمارش
آشکارساز یون های رسیده را به پالس های الکتریکی قابل اندازه گیری تبدیل می کند. فرسودگی Electron Multiplier، آلودگی، تنظیم نامناسب ولتاژ و اشکال در مدار شمارش می توانند باعث کاهش پاسخ نهایی شوند.
این بخش بندی یک اصل مهم در عیب یابی را مشخص می کند: کاهش سیگنال در انتهای مسیر، لزوما به معنی خرابی آخرین قطعه نیست. افتی که از Interface آغاز شده باشد، در تمام عناصر پایین دست نیز مشاهده می شود؛ بنابراین، تشخیص باید با بررسی ترتیب علّی اجزای سیستم انجام شود.
Sampler Cone؛ چرا گرفتگی روزنه می تواند حساسیت را به شدت کاهش دهد؟
Sampler Cone نخستین محدودیت هندسی مهم در مسیر انتقال یون از پلاسما به محفظه خلأ است. این قطعه معمولا از فلزات مقاوم در برابر شرایط کاری دستگاه ساخته می شود و دارای روزنه ای دقیق است که عبور بخشی از گاز و یون ها را امکان پذیر می کند. قطر، شکل، هم محوری و وضعیت سطح روزنه بر رفتار جریان گاز و شرایط استخراج یون تاثیر می گذارند.
سازوکار ایجاد افت حساسیت در Sampler Cone
رسوب نمک و مواد معدنی: هنگام آنالیز نمونه های دارای غلظت بالای سدیم، کلسیم، منیزیم یا سایر عناصر، بخشی از مواد واردشده به پلاسما ممکن است روی سطوح Interface رسوب کند. نمونه های دارای ماتریس بالای کلرید سدیم یا محلول های معدنی غلیظ، در صورت آماده سازی نامناسب، احتمال تشکیل رسوب را افزایش می دهند. تجمع مواد در اطراف روزنه می تواند جریان گاز و انتقال یون را تغییر دهد.
رسوب ناشی از نمونه های دارای جامدات محلول بالا: حتی اگر نمونه به طور کامل شفاف باشد، غلظت بالای جامدات محلول می تواند بار رسوبی سیستم را افزایش دهد. در چنین شرایطی، افت حساسیت ممکن است ابتدا برای همه عناصر مشاهده شود و سپس به شکل ناپایداری سیگنال و افزایش نیاز به شست وشو بروز کند.
تغییر شکل یا آسیب روزنه: تمیزکاری خشن، استفاده از ابزار نامناسب یا تماس مکانیکی می تواند هندسه روزنه را تغییر دهد. بزرگ شدن، بیضوی شدن یا آسیب لبه روزنه ممکن است توزیع گاز و شرایط استخراج یون را از حالت بهینه خارج کند. به همین دلیل، افزایش شدت سیگنال پس از تمیزکاری به تنهایی معیار سلامت مخروط نیست.
رسوب روی سطح داخلی و خارجی: ظاهر تمیز سطح بیرونی تضمین نمی کند که مجرای داخلی و لبه روزنه بدون آلودگی باشند. بررسی باید تحت بزرگ نمایی مناسب و مطابق روش سرویس همان مدل انجام شود.
علائم افت حساسیت ناشی از Sampler Cone
-
کاهش همزمان سیگنال چند عنصر: اگر سیگنال عناصر سبک و سنگین همزمان کاهش پیدا کند، محدودیت عمومی انتقال یون در Interface یکی از احتمالات مهم است؛ البته سرکوب ماتریسی و مشکلات ورود نمونه نیز باید بررسی شوند.
-
افزایش نوسان سیگنال: رسوب ناهموار، تغییر جریان گاز یا ناپایداری حرارتی می تواند باعث تغییرات زمانی در شدت سیگنال شود.
-
کاهش تکرارپذیری استانداردها: اگر تزریق های متوالی یک استاندارد، مقادیر متفاوتی تولید کنند، احتمال تغییر شرایط انتقال یون یا ناپایداری ورود نمونه مطرح می شود.
-
تغییر شرایط بهینه Plasma و Interface: اگر تنظیمات پیشین دیگر پاسخ مناسب تولید نکنند، باید وضعیت مخروط ها، موقعیت تورچ، جریان گاز و شرایط واقعی کار بررسی شود.
تعویض Sampler Cone تنها زمانی توجیه دارد که شواهدی از آسیب هندسی، فرسایش یا گرفتگی غیرقابل رفع مطابق دستورالعمل سازنده وجود داشته باشد. در غیر این صورت، تمیزکاری کنترل شده و ارزیابی مجدد می تواند از تعویض غیرضروری قطعه جلوگیری کند.
Skimmer Cone؛ افت انتقال یون در مرحله دوم Interface
Skimmer Cone در پایین دست Sampler Cone قرار دارد و وظیفه آن انتقال بخشی از جریان یون به مرحله بعدی سیستم خلأ است. عملکرد این قطعه به شرایط جریان گاز، فشار محفظه، هم محوری با Sampler Cone و وضعیت روزنه وابسته است. بنابراین، گرفتگی یا جابه جایی Skimmer ممکن است بدون وجود انسداد شدید در Sampler، افت حساسیت ایجاد کند.
تفاوت الگوی خرابی Skimmer با Sampler
اگر Sampler Cone به شدت مسدود شده باشد، ممکن است تغییرات قابل توجهی در بار گازی، پایداری سیگنال و پاسخ کلی دستگاه مشاهده شود. در مقابل، مشکل Skimmer می تواند بیشتر به شکل کاهش انتقال یون به بخش های پایین دست ظاهر شود؛ در حالی که وضعیت پلاسما و ورود نمونه ظاهرا طبیعی است.
با این حال، هیچ یک از این الگوها به تنهایی برای تشخیص قطعی کافی نیست. عملکرد دو مخروط به یکدیگر وابسته است و باید به صورت یک مجموعه بررسی شوند.
مواردی که هنگام بازرسی Skimmer باید بررسی شوند
-
وضعیت روزنه: تجمع رسوب، آسیب لبه یا تغییر شکل هندسی می تواند راندمان انتقال یون را تغییر دهد.
-
هم محوری دو مخروط: جابه جایی مکانیکی یا نصب نادرست می تواند مسیر مطلوب یون ها را مختل کند.
-
وضعیت سطح قطعه: خوردگی، فرسایش و آلودگی مقاوم ممکن است عملکرد قطعه را حتی پس از تمیزکاری سطحی تحت تاثیر قرار دهند.
-
شرایط خلأ Interface: عملکرد نامناسب پمپ یا تغییر فشار می تواند به شکلی ظاهر شود که با خرابی Skimmer اشتباه گرفته شود.
در سرویس تخصصی، باز کردن Interface باید با رعایت دستورالعمل ایمنی، خاموشی و سرد شدن دستگاه و روش مشخص سازنده انجام شود. تماس دست یا ابزار با لبه دقیق روزنه، استفاده از مواد ساینده نامناسب و اعمال نیروی مکانیکی می تواند آسیب بیشتری ایجاد کند.

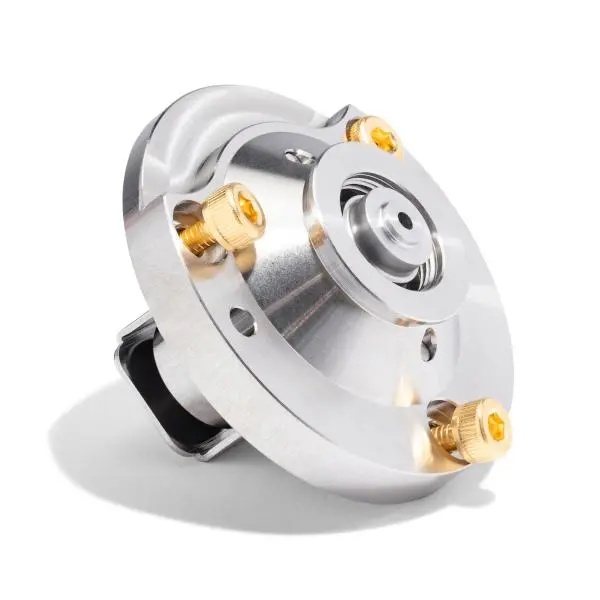

Ion Lens؛ وقتی یون ها تولید می شوند اما به آنالایزر نمی رسند
Ion Lens مجموعه ای از عناصر الکترواستاتیکی است که برای هدایت و متمرکز کردن یون ها در مسیر ورودی آنالایزر استفاده می شود. بسته به معماری دستگاه، این مجموعه می تواند شامل صفحات، استوانه ها یا عناصر الکترودی با ولتاژهای کنترلی مستقل باشد. هدف اصلی، افزایش سهم یون های مطلوب در مسیر انتقال و محدود کردن ورود گونه های ناخواسته است.
عملکرد Ion Optics فقط به سالم بودن قطعات فلزی وابسته نیست؛ فاصله الکترودها، موقعیت مکانیکی، تمیزی سطح، ولتاژ اعمالی و شرایط خلأ همگی در انتقال یون نقش دارند.
تاثیر آلودگی Ion Lens بر حساسیت
آلودگی Ion Lens می تواند از چند مسیر باعث افت پاسخ شود. رسوب مواد روی سطوح الکترودها ممکن است توزیع میدان الکتریکی را تغییر دهد، مسیر یون ها را منحرف کند یا احتمال تجمع بار و ناپایداری الکتریکی را افزایش دهد. ترکیب رسوب به نوع نمونه و شرایط کاری دستگاه بستگی دارد و ممکن است شامل مواد معدنی، محصولات ناشی از ورود ماتریس و آلودگی های ناشی از کارکرد طولانی باشد.
نکته تشخیصی مهم: اگر پس از تمیزکاری مخروط ها حساسیت همچنان پایین بماند، بررسی Ion Lens و ولتاژهای مربوط به آن اهمیت بیشتری پیدا می کند. البته پیش از باز کردن این مجموعه، باید ثابت شود که شرایط ورود نمونه، وضعیت Interface و خلأ در محدوده مجاز قرار دارند.
ولتاژهای Ion Lens چگونه بر شدت سیگنال اثر می گذارند؟
میدان الکتریکی ایجادشده میان الکترودها، مسیر یون را تغییر می دهد. به صورت ساده، نیروی وارد بر یک یون در میدان الکتریکی از رابطه زیر پیروی می کند:
\[ \vec{F}=q\vec{E} \]
در این رابطه، \(q\) بار الکتریکی یون و \(\vec{E}\) میدان الکتریکی است. تغییر ولتاژ الکترودها می تواند شکل میدان و در نتیجه مسیر حرکت یون را تغییر دهد.
برای یک یون با بار \(q\) که از اختلاف پتانسیل \(\Delta V\) عبور می کند، تغییر انرژی جنبشی ایده آل را می توان به صورت زیر بیان کرد:
\[ \Delta E_k=q\Delta V \]
این رابطه توضیح می دهد که چرا تنظیمات ولتاژ در سیستم انتقال یون اهمیت دارند؛ اما به تنهایی برای تعیین ولتاژ بهینه کافی نیست. در دستگاه واقعی، هندسه الکترودها، انرژی اولیه یون، توزیع سرعت، فشار محفظه و طراحی سازنده نیز در رفتار یون موثر هستند.
تنظیم کورکورانه ولتاژهای Ion Lens برای افزایش سیگنال ممکن است پاسخ یک عنصر را بهتر کند، اما پایداری، نسبت سیگنال به نویز یا عملکرد سایر جرم ها را تضعیف کند. بهینه سازی باید با محلول تنظیم دستگاه و روش تعریف شده برای مدل مورد نظر انجام شود.
نشانه های احتمالی خرابی Ion Optics
-
افت حساسیت پس از عملکرد طولانی: تجمع تدریجی آلودگی روی الکترودها می تواند عبور یون را کاهش دهد.
-
تغییر پاسخ با تنظیمات اپتیکی: اگر تغییر کنترل شده ولتاژهای مجاز باعث تغییر غیرعادی شدت سیگنال شود، باید صحت عملکرد مدارهای کنترل و وضعیت مجموعه بررسی شود.
-
تفاوت غیرمعمول حساسیت میان جرم ها: تغییر شرایط انتقال یون ممکن است پاسخ جرم های مختلف را به شکل یکسان تحت تاثیر قرار ندهد؛ با این حال، چنین الگویی به تنهایی خرابی Ion Lens را اثبات نمی کند.
-
ناتوانی در دستیابی به شرایط بهینه: اگر تنظیم دستگاه نتواند معیارهای عملکرد را برآورده کند، علاوه بر آلودگی، احتمال خرابی منبع تغذیه، اتصال نامناسب یا تغییر شرایط خلأ مطرح است.
در فرایند سرویس، پیش از باز کردن Ion Optics باید مقادیر تنظیمات فعلی ثبت شوند. پس از سرویس، بازیابی تنظیمات مرجع و اجرای مجدد آزمون عملکرد ضروری است.

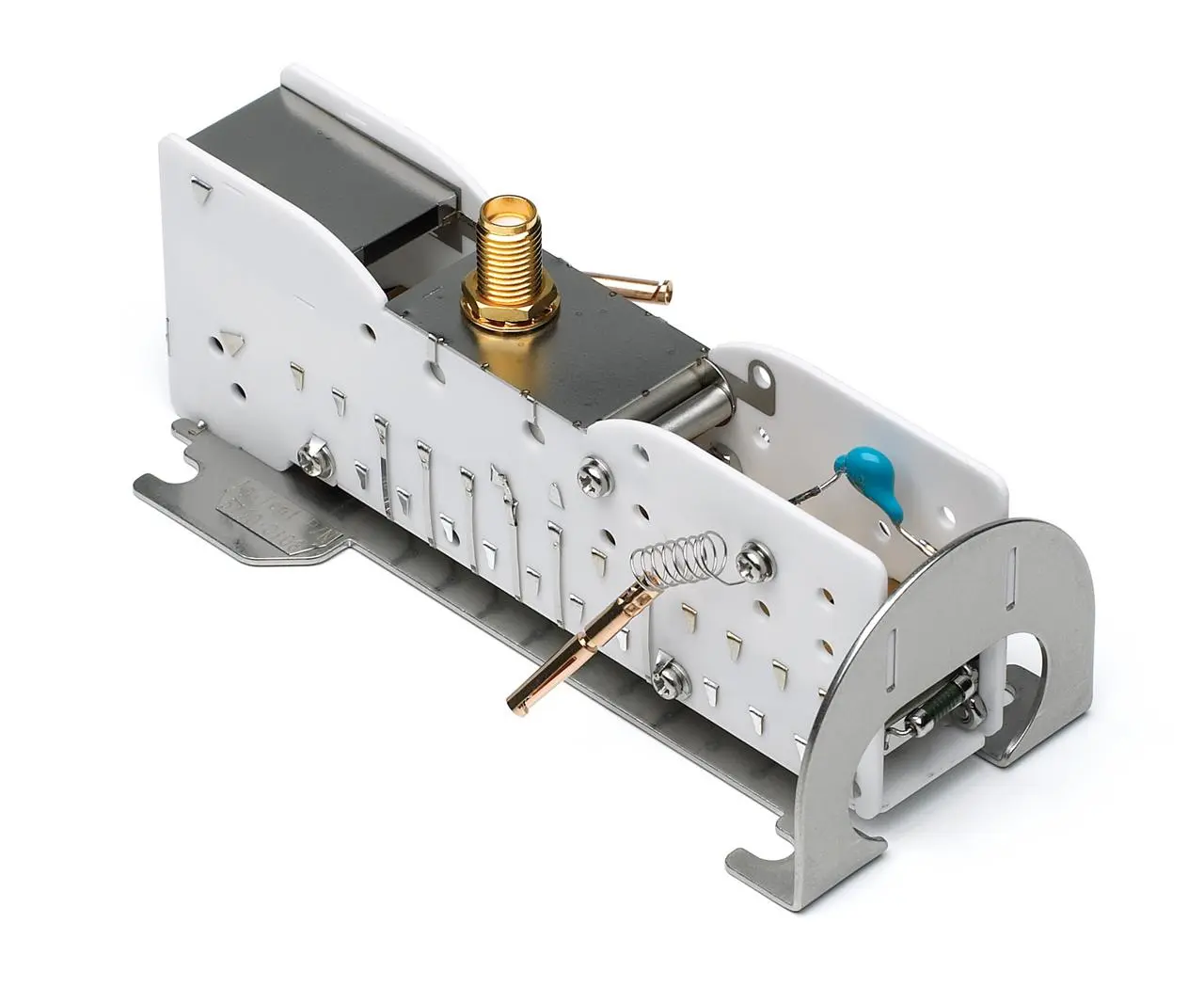

Detector؛ چه زمانی افت حساسیت از آشکارساز ناشی می شود؟
در بسیاری از دستگاه های ICP-MS، آشکارساز از نوع Electron Multiplier یا ساختارهای مرتبط با شمارش یون است. یون واردشده به آشکارساز باعث تولید الکترون های ثانویه می شود و این فرایند به صورت زنجیره ای تقویت می شود تا سیگنال قابل اندازه گیری ایجاد شود. اگر بازده تبدیل یون به پالس کاهش یابد، حساسیت نهایی دستگاه نیز افت می کند.
با این حال، تشخیص خرابی Detector باید پس از بررسی مسیر انتقال یون انجام شود. اگر تعداد یون های رسیده به آشکارساز کاهش یافته باشد، آشکارساز ممکن است سالم باشد اما سیگنال کمتری تولید کند.
فرسودگی Electron Multiplier و کاهش بهره
Electron Multiplier در طول زمان و در اثر بار کاری، نوع یون های ورودی و شرایط بهره برداری ممکن است دچار تغییر عملکرد شود. یکی از نشانه های احتمالی فرسودگی، نیاز به تنظیم ولتاژ بالاتر برای دستیابی به پاسخ مشابه گذشته است؛ البته چنین تغییری فقط در صورت مقایسه با سوابق معتبر دستگاه قابل تفسیر است.
افزایش ولتاژ Detector بدون بررسی سایر عوامل می تواند عمر باقی مانده آشکارساز را کاهش دهد و در بعضی شرایط، نویز یا محدودیت اندازه گیری در غلظت های بالا را تشدید کند. بنابراین، ولتاژ باید در محدوده تعریف شده سازنده و بر اساس آزمون عملکرد تنظیم شود.
تفکیک افت بهره آشکارساز از افت انتقال یون
برای بررسی این دو وضعیت، باید به مجموعه ای از شواهد توجه کرد:
-
وضعیت استانداردهای عملکرد: اگر چند عنصر در محدوده های جرمی مختلف همگی افت پاسخ نشان دهند، مشکل عمومی انتقال یون یا آشکارساز مطرح است و باید با آزمون های تکمیلی تفکیک شود.
-
سوابق ولتاژ Detector: تغییر تدریجی ولتاژ مورد نیاز برای حفظ پاسخ مشابه می تواند نشانه ای از تغییر بهره آشکارساز باشد، اما به تنهایی اثبات کننده خرابی نیست.
-
رفتار سیگنال در غلظت های مختلف: خطی نبودن پاسخ در محدوده ای که پیش تر معتبر بوده، می تواند به اشکال آشکارساز، تنظیمات شمارش یا سایر محدودیت های سیستم مربوط باشد.
-
وضعیت نویز و Background: افزایش نویز زمینه، پالس های غیرعادی یا تغییر پایداری شمارش باید همراه با سیگنال استاندارد ارزیابی شود.
نوع Detector و روش ارزیابی آن در مدل های مختلف یکسان نیست. برخی دستگاه ها از حالت های مختلف اندازه گیری استفاده می کنند و رفتار آنها در شدت های پایین و بالا متفاوت است؛ بنابراین، آزمون باید با توجه به معماری آشکارساز و دستورالعمل همان مدل انجام شود.
جدول تشخیصی؛ ارتباط نشانه های مشاهده شده با قطعات محتمل
الگوی افت حساسیت می تواند به تعیین ترتیب بازرسی کمک کند. جدول زیر یک راهنمای اولیه برای اولویت بندی بررسی ها است، نه جایگزین آزمون های تشخیصی دستگاه.
|
نشانه مشاهده شده
|
قطعات یا عوامل محتمل
|
آزمون پیشنهادی
|
|---|
|
افت همزمان سیگنال چند عنصر
|
Sampler Cone، Skimmer Cone، Ion Lens، ورود نمونه
|
اندازه گیری استاندارد کنترل، بررسی مخروط ها و کنترل سیستم ورود نمونه
|
|
افت حساسیت همراه با نوسان شدید سیگنال
|
گرفتگی یا رسوب Interface، ناپایداری نبولایزر، تغییر دبی نمونه
|
بررسی تکرارپذیری سیگنال، دبی ورود نمونه و وضعیت مخروط ها
|
|
افت سیگنال پس از آنالیز نمونه های پرنمک
|
رسوب در Interface و Ion Optics، سرکوب ماتریسی
|
اجرای استاندارد در ماتریس مناسب، بررسی مخروط ها و ارزیابی شست وشو
|
|
باقی ماندن افت حساسیت پس از سرویس مخروط ها
|
Ion Lens، شرایط خلأ، تنظیمات اپتیکی
|
کنترل ولتاژهای مجاز، بررسی وضعیت خلأ و اجرای مجدد آزمون عملکرد
|
|
افزایش ولتاژ لازم برای حفظ پاسخ آشکارساز
|
Electron Multiplier یا تغییر راندمان انتقال یون
|
بررسی سوابق Detector و مقایسه با آزمون های مرجع
|
|
افزایش Background یا ناپایداری شمارش
|
آلودگی سیستم، خلأ نامناسب، Detector یا مدار شمارش
|
بررسی بلانک، فشار محفظه و عملکرد آشکارساز
|
|
پاسخ مناسب در محلول ساده اما پاسخ پایین در نمونه واقعی
|
سرکوب ماتریسی، تداخل طیفی، رسوب گذاری
|
مقایسه رقیق سازی، استاندارد افزوده و کنترل ماتریس
|
چرا باید نمونه ساده را از نمونه واقعی جدا کرد؟
اگر استاندارد آبی ساده پاسخ مناسبی ایجاد کند، اما نمونه واقعی سیگنال ضعیفی داشته باشد، احتمال دارد مشکل از خود دستگاه نباشد. غلظت بالای اسید، نمک های محلول، مواد آلی یا سایر اجزای ماتریس می توانند انتقال نمونه، تشکیل آئروسل، شرایط پلاسما یا رفتار یون ها را تغییر دهند.
در چنین وضعیتی، تمیزکاری یا تعویض قطعه بدون بررسی ماتریس ممکن است فقط بهبود موقتی ایجاد کند. مقایسه نمونه با رقیق سازی کنترل شده، استفاده از استاندارد داخلی مناسب و اجرای روش استاندارد افزوده می تواند مشخص کند که افت پاسخ تا چه اندازه به ماتریس وابسته است.
نقش خلأ در افت حساسیت؛ وقتی مشکل از مخروط یا Detector نیست
سیستم خلأ در ICP-MS شرایط لازم برای انتقال یون و عملکرد صحیح آنالایزر را فراهم می کند. فشار نامناسب می تواند تعداد برخوردهای یون با مولکول های گاز را افزایش دهد و مسیر حرکت یون ها را مختل کند. همچنین، افزایش بار گازی ناشی از ورود بیش از حد گاز یا وجود نشتی ممکن است باعث شود پمپ نتواند فشار مورد نیاز را حفظ کند.
افت عملکرد خلأ می تواند به مشکلاتی مانند کاهش راندمان انتقال یون، افزایش ناپایداری سیگنال یا اختلال در شرایط کار آنالایزر منجر شود. با این حال، رابطه بین فشار و حساسیت در دستگاه های مختلف یکسان نیست و باید بر اساس طراحی محفظه و محدوده مجاز سازنده ارزیابی شود.
عوامل مهم در بررسی سیستم خلأ
-
عملکرد پمپ ها: وضعیت پمپ اولیه و پمپ های خلأ بالا باید مطابق برنامه سرویس بررسی شود. صدای غیرعادی، افزایش زمان رسیدن به خلأ یا تغییر روند فشار می تواند نشانه نیاز به بررسی باشد.
-
نشتی در اتصالات: اورینگ های آسیب دیده، اتصال نامناسب یا آلودگی سطح آب بندی ممکن است باعث ورود گاز ناخواسته شوند.
-
بار گازی Interface: گرفتگی یا شرایط نامناسب مخروط ها و تغییر در جریان گاز می تواند تعادل فشار در محفظه ها را تغییر دهد.
-
وضعیت نمایشگرهای فشار: مقدار فشار باید در کنار زمان رسیدن به فشار کاری، روند تغییرات و شرایط عملیاتی تفسیر شود؛ یک عدد منفرد برای تشخیص قطعی کافی نیست.
اندازه گیری مستقیم فشار، بررسی روند تخلیه محفظه و مقایسه با سوابق دستگاه، اطلاعات قابل اتکاتری نسبت به حدس زدن از روی شدت سیگنال فراهم می کند. در صورت مشاهده خلأ خارج از محدوده مجاز، ابتدا باید علت آن مشخص شود و از تنظیمات جبرانی Ion Optics یا Detector برای پنهان کردن مشکل استفاده نشود.
آزمون های تفکیکی برای تعیین منشأ واقعی افت حساسیت
برای اینکه تعمیر بر اساس شواهد انجام شود، بهتر است بررسی ها به ترتیب و با تغییر حداقلی در شرایط دستگاه انجام شوند. هر مرحله باید یک فرضیه را ارزیابی کند و نتیجه آن ثبت شود.
۱. تثبیت شرایط اندازه گیری
ابتدا محلول استاندارد کنترل با غلظت معلوم، محلول بلانک و استاندارد داخلی مناسب آماده شوند. غلظت، ترکیب اسیدی، زمان شست وشو، دبی نمونه، زمان انتگرال گیری و تنظیمات دستگاه باید تا حد امکان با شرایط مرجع یکسان باشند.
اگر شرایط ورود نمونه یا ترکیب محلول نسبت به سوابق تغییر کرده باشد، مقایسه مستقیم حساسیت ممکن است گمراه کننده باشد.
۲. ارزیابی استانداردهای تنظیم دستگاه
از محلول تنظیم عملکرد توصیه شده برای همان مدل استفاده می شود تا پاسخ عناصر مشخص در محدوده های جرمی مختلف، پایداری سیگنال و معیارهای مربوط به اکسیدها یا یون های دو بار مثبت بررسی شوند؛ هرجا این شاخص ها در آزمون مدل مورد نظر تعریف شده باشند.
اگر چند شاخص عملکرد همزمان از محدوده مجاز خارج شوند، باید بررسی سیستماتیک Interface، خلأ، Ion Optics و Detector انجام شود. مقادیر پذیرش باید از روش معتبر همان دستگاه گرفته شوند و نباید برای تمام مدل های ICP-MS یک آستانه یکسان در نظر گرفت.
۳. بررسی رفتار حساسیت در جرم های مختلف
پاسخ عناصر سبک، میانی و سنگین را می توان با سوابق دستگاه مقایسه کرد. افت یکنواخت در تمام جرم ها ممکن است به محدودیت عمومی انتقال یون یا آشکارسازی اشاره داشته باشد؛ در مقابل، افت غیر یکنواخت می تواند تحت تاثیر شرایط اپتیکی، تداخل ها، تنظیمات جرم یا ویژگی های ماتریس باشد.
این آزمون باید با در نظر گرفتن تفاوت پاسخ ذاتی عناصر و شرایط روش تحلیلی انجام شود. مقایسه خام شدت دو عنصر متفاوت، بدون نرمال سازی و سوابق مرجع، برای تعیین قطعه معیوب مناسب نیست.
۴. بررسی وضعیت مخروط ها و Ion Lens
پس از ثبت داده های اولیه، مخروط ها از نظر رسوب، آسیب روزنه و وضعیت سطح بررسی می شوند. اگر شواهد کافی از آلودگی وجود داشته باشد، تمیزکاری باید طبق دستورالعمل سازنده انجام شود. پس از نصب مجدد، آب بندی، هم محوری و شرایط خلأ کنترل می شوند.
اگر افت حساسیت باقی بماند، بررسی Ion Lens، اتصالات و ولتاژهای کنترلی در اولویت بعدی قرار می گیرد. باز کردن قطعات اپتیکی بدون ثبت تنظیمات و بدون اطمینان از شرایط خلأ می تواند عیب یابی را پیچیده تر کند.
۵. ارزیابی Detector پس از تایید مسیر انتقال یون
وقتی شرایط Interface، خلأ و Ion Optics در محدوده قابل قبول باشند اما پاسخ استاندارد همچنان پایین بماند، بررسی آشکارساز منطقی تر می شود. سوابق ولتاژ، رفتار شمارش، نویز زمینه و خطی بودن پاسخ باید با مقادیر مرجع مقایسه شوند.
در صورت تایید افت عملکرد Detector، تصمیم درباره تنظیم مجدد یا تعویض آن باید بر اساس نتیجه آزمون و محدودیت های تعریف شده سازنده گرفته شود.
جدول برنامه سرویس و معیار پذیرش پس از تعمیر
تعمیر زمانی کامل محسوب می شود که علاوه بر رفع علت اولیه، عملکرد دستگاه تحت شرایط قابل تکرار تایید شود. افزایش موقت شدت سیگنال، به تنهایی نشان نمی دهد که دستگاه به شرایط مطلوب بازگشته است.
|
بخش مورد بررسی
|
اقدام سرویس یا آزمون
|
معیار ارزیابی نتیجه
|
|---|
|
Sampler Cone
|
بررسی روزنه، رسوب و آسیب سطحی
|
وضعیت هندسی و سطحی مطابق الزامات سازنده؛ پاسخ استاندارد پایدار
|
|
Skimmer Cone
|
کنترل گرفتگی، سطح و هم محوری
|
نصب صحیح، شرایط انتقال مناسب و نبود افت غیرعادی پاسخ
|
|
Ion Lens
|
بررسی آلودگی، اتصالات و ولتاژهای کنترلی
|
بازیابی پاسخ در محدوده عملکرد معتبر و پایداری سیگنال
|
|
سیستم خلأ
|
کنترل روند فشار، پمپ ها و نشتی های احتمالی
|
رسیدن به شرایط کاری مجاز و حفظ فشار پایدار
|
|
Detector
|
ارزیابی بهره، ولتاژ و رفتار شمارش
|
پاسخ، نویز و خطی بودن در محدوده تعیین شده برای مدل
|
|
سیستم ورود نمونه
|
بررسی نبولایزر، Spray Chamber، لوله ها و دبی
|
ورود پایدار نمونه و تکرارپذیری مناسب اندازه گیری
|
|
کل سامانه
|
اجرای استانداردها و کنترل کالیبراسیون
|
برآورده شدن معیارهای روش، بازیابی حساسیت و صحت نتایج
|
برای سنجش میزان بازیابی حساسیت می توان از رابطه زیر استفاده کرد:
\[ R_S=\frac{S_{\mathrm{after}}}{S_{\mathrm{before}}}\times100 \]
در این رابطه، \(S_{\mathrm{after}}\) حساسیت پس از سرویس و \(S_{\mathrm{before}}\) حساسیت مرجع مورد انتظار است. برای مثال، اگر حساسیت مرجع 10000 و حساسیت پس از تعمیر 9200 cps به ازای هر میکروگرم بر لیتر باشد، بازیابی حساسیت برابر 92 درصد خواهد بود.
این درصد به تنهایی معیار قبولی یا رد تعمیر نیست. پذیرش باید بر اساس حدود مجاز عملکرد سازنده، روش اعتبارسنجی آزمایشگاه، تکرارپذیری، حد تشخیص مورد نیاز و عملکرد استانداردهای کنترل تعیین شود.
چه زمانی تمیزکاری کافی نیست و تعویض قطعه ضرورت پیدا می کند؟
تصمیم برای تعویض قطعه باید از شواهد فنی پشتیبانی شود. در بسیاری از موارد، تمیزکاری اصولی مخروط ها یا Ion Lens می تواند پاسخ را بازیابی کند؛ اما اگر هندسه قطعه آسیب دیده باشد یا آشکارساز به پایان عمر عملکردی خود رسیده باشد، تمیزکاری به تنهایی کافی نخواهد بود.
-
آسیب هندسی Cone: تغییر شکل روزنه، فرسایش لبه یا آسیب ناشی از تمیزکاری نامناسب ممکن است با تمیزکاری رفع نشود و نیاز به تعویض داشته باشد.
-
آسیب یا خرابی الکتریکی Ion Optics: اگر اتصال الکتریکی، عایق یا مدار کنترل دچار نقص باشد، پاک کردن سطح قطعه مشکل اصلی را حل نمی کند.
-
اختلال پایدار در خلأ: اگر پمپ یا اجزای آب بندی توان حفظ فشار مورد نیاز را نداشته باشند، باید قطعه یا مجموعه معیوب تعمیر یا تعویض شود.
-
فرسودگی Detector: اگر آزمون های معتبر افت بهره را تایید کنند و تنظیم مجاز نتواند عملکرد لازم را بازگرداند، تعویض آشکارساز ممکن است ضروری باشد.
-
آلودگی مقاوم یا خوردگی: برخی رسوبات و آسیب های سطحی با روش های مجاز قابل رفع نیستند و استفاده از روش های ساینده یا شیمیایی نامناسب ممکن است خسارت بیشتری ایجاد کند.
پس از هر تعویض، تنظیم مجدد پارامترهای مرتبط و اجرای آزمون های پذیرش ضروری است. همچنین باید توجه داشت که نصب قطعه جدید بدون بررسی علت خرابی قبلی می تواند به تکرار همان مشکل منجر شود.
تاثیر افت حساسیت ICP-MS بر حد تشخیص و کیفیت نتایج
کاهش حساسیت تنها به کوچک شدن اعداد نمایش داده شده محدود نمی شود. این وضعیت می تواند حد تشخیص روش، عدم قطعیت اندازه گیری و قابلیت شناسایی غلظت های پایین را تحت تاثیر قرار دهد.
در یک مدل ساده و در شرایطی که نویز زمینه و سایر عوامل ثابت فرض شوند، حد تشخیص متناسب با نسبت نویز به حساسیت است:
\[ LOD \approx \frac{k\sigma_{\mathrm{blank}}}{S} \]
در این رابطه، \(\sigma_{\mathrm{blank}}\) انحراف معیار سیگنال بلانک، \(S\) حساسیت و \(k\) ضریب انتخاب شده بر اساس تعریف آماری روش است. در برخی رویکردهای متداول، ضریب نزدیک به 3 برای برآورد حد تشخیص استفاده می شود، اما روش های اعتبارسنجی ممکن است تعریف و محاسبه متفاوتی داشته باشند.
اگر حساسیت به نصف کاهش یابد و نویز زمینه ثابت بماند، حد تشخیص محاسبه شده در این مدل تقریبا دو برابر می شود. با این حال، در دستگاه واقعی افت حساسیت ممکن است همزمان با تغییر نویز، Background یا تداخل های طیفی رخ دهد؛ بنابراین، حد تشخیص باید پس از تعمیر و بر اساس داده های واقعی دوباره ارزیابی شود.
این موضوع در اندازه گیری عناصر کم مقدار در آب های محیطی، نمونه های دارویی، مواد با خلوص بالا و کنترل ناخالصی های فلزی اهمیت ویژه ای دارد. برای مثال، کاهش حساسیت در اندازه گیری سرب یا کادمیم در محدوده های پایین می تواند باعث شود غلظت های نزدیک به حد تشخیص با عدم قطعیت بیشتری گزارش شوند یا دیگر با معیارهای روش سازگار نباشند.
پیشگیری از افت مجدد حساسیت در بهره برداری روزمره
برنامه نگهداری باید بر اساس نوع نمونه، بار کاری، میزان جامدات محلول، ترکیب اسیدی و توصیه های سازنده تنظیم شود. تعیین یک فاصله زمانی ثابت برای همه آزمایشگاه ها مناسب نیست؛ زیرا دستگاهی که نمونه های رقیق و تمیز را اندازه گیری می کند، با دستگاهی که به طور مداوم نمونه های معدنی یا پرنمک دارد، شرایط یکسانی ندارد.
-
کنترل ماتریس نمونه: رقیق سازی مناسب، کاهش جامدات محلول در محدوده قابل قبول روش و آماده سازی صحیح نمونه می تواند بار رسوبی Interface را کاهش دهد.
-
پایش روند حساسیت: ثبت پاسخ استاندارد کنترل در طول زمان کمک می کند افت تدریجی قبل از تبدیل شدن به خرابی جدی شناسایی شود.
-
شست وشوی متناسب با روش: زمان و ترکیب محلول شست وشو باید برای نوع نمونه مناسب باشد؛ شست وشوی ناکافی می تواند Carryover ایجاد کند و روش نامناسب ممکن است به اجزای سیستم آسیب برساند.
-
ثبت ولتاژهای کنترلی و شرایط خلأ: مقایسه روند تغییرات با سوابق سرویس می تواند نشانه های خرابی تدریجی Ion Optics یا Detector را آشکار کند.
-
رعایت روش تمیزکاری قطعات: مخروط ها و عناصر اپتیکی باید فقط با مواد و روش های مجاز برای همان مدل تمیز شوند تا هندسه روزنه و سطوح عملکردی آسیب نبینند.
-
اجرای آزمون پس از سرویس: پس از تمیزکاری یا تعویض قطعه، اندازه گیری استانداردهای کنترل و ثبت حساسیت جدید لازم است تا مبنای معتبری برای پایش بعدی فراهم شود.
در نهایت، تشخیص علت افت حساسیت ICP-MS زمانی قابل اتکا است که شدت سیگنال، وضعیت استانداردهای عملکرد، شرایط خلأ، سلامت مخروط ها، تنظیمات Ion Optics و رفتار Detector در کنار یکدیگر بررسی شوند. چنین رویکردی از تعویض غیرضروری قطعات جلوگیری می کند و احتمال بازیابی پایدار حساسیت و کیفیت نتایج تحلیلی را افزایش می دهد.
