تعمیر Autosampler HPLC؛ عیب یابی Needle، Syringe، Valve و مکانیزم حرکتی

در کروماتوگرافی مایع با کارایی بالا، تکرارپذیری نتایج فقط به عملکرد پمپ، ستون و آشکارساز وابسته نیست؛ سامانه تزریق خودکار نیز باید در هر چرخه، حجم مشخصی از نمونه را با دقت و بدون آلودگی متقاطع وارد مسیر کروماتوگرافی کند. هرگونه اختلال در Needle، Syringe، Injection Valve یا مکانیزم حرکتی Autosampler می تواند باعث تغییر حجم تزریق، افزایش پراکندگی مساحت پیک ها، جابه جایی زمان بازداری، ایجاد Carryover و کاهش قابلیت اعتماد نتایج شود. به همین دلیل، تعمیر Autosampler HPLC باید بر اساس ارتباط میان عیب مکانیکی، عملکرد هیدرولیکی و کیفیت تزریق انجام شود؛ تعویض قطعه بدون بررسی علت اصلی، ممکن است مشکل را موقتا برطرف کند اما تکرارپذیری سیستم را تضمین نمی کند.

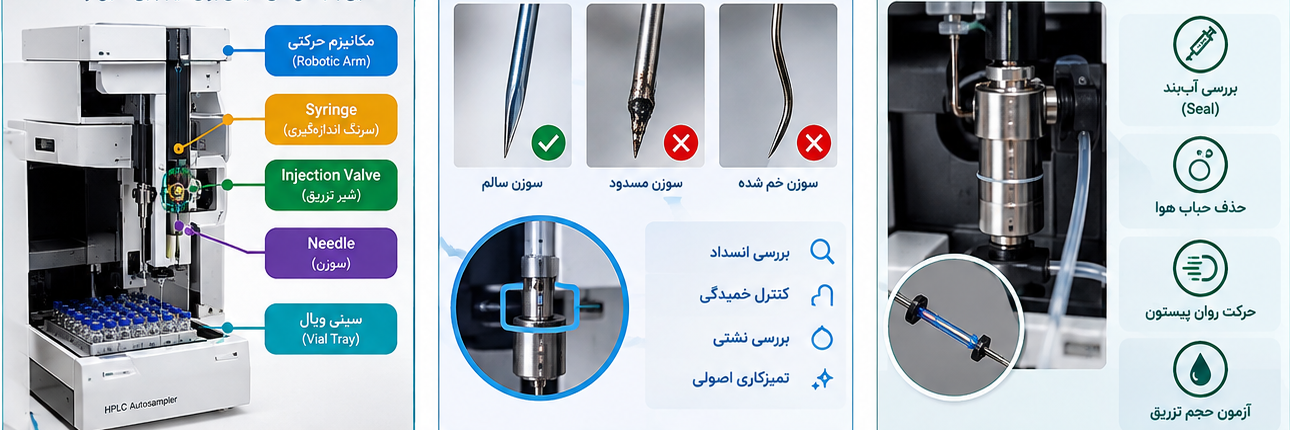

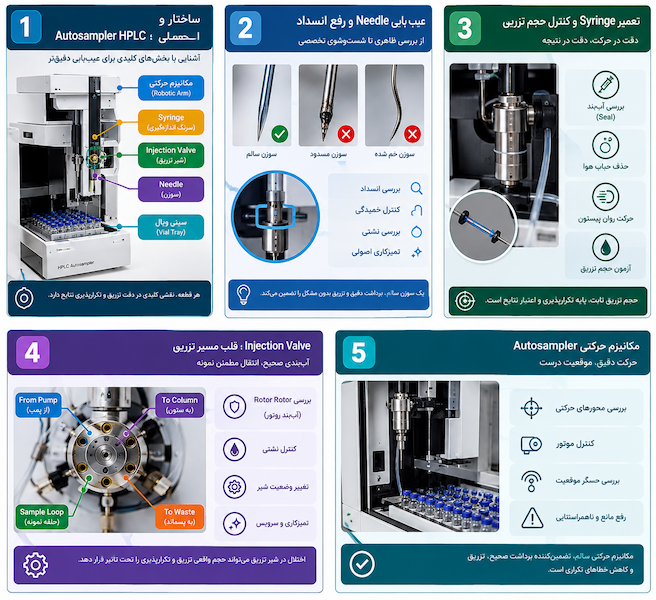

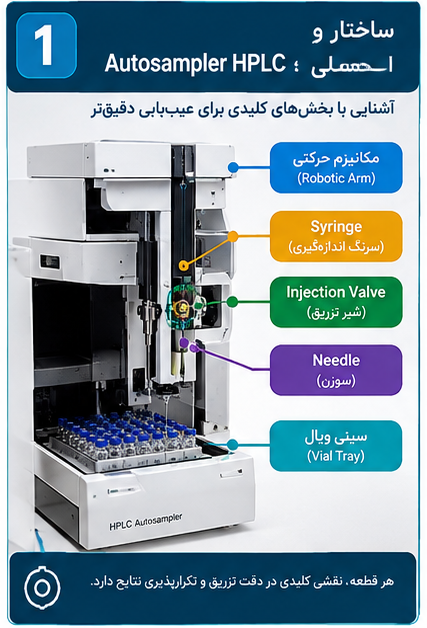

Autosampler در هر چرخه باید چند مرحله هماهنگ را اجرا کند: دریافت نمونه از ویال، حرکت سوزن به موقعیت تعیین شده، برداشت حجم مورد نظر، انتقال نمونه به مسیر تزریق، تغییر وضعیت شیر و شست وشوی مسیرهای در تماس با نمونه. بسته به طراحی دستگاه، این عملیات با استفاده از سرنگ اندازه گیری، حلقه نمونه، شیر چندپورتی یا سامانه های تزریق با حجم متغیر انجام می شود. بنابراین، روش عیب یابی باید با معماری همان دستگاه سازگار باشد؛ برای مثال، ایراد Syringe در یک طراحی ممکن است مستقیما حجم برداشت را تغییر دهد، در حالی که در طراحی دیگر، اختلال شیر تزریق یا نشتی Needle Seat اثر غالب تری بر حجم واقعی واردشده به ستون دارد.

چرا تکرارپذیری تزریق کاهش می یابد؟

تکرارپذیری تزریق زمانی مناسب است که دستگاه بتواند در شرایط یکسان، حجم مشابهی از نمونه را در چرخه های متوالی منتقل کند. اگر حجم تزریق بین دفعات تغییر کند، مقدار ماده واردشده به ستون نیز تغییر خواهد کرد و در نتیجه مساحت پیک ها می تواند پراکندگی بیشتری داشته باشد. با این حال، افزایش پراکندگی مساحت پیک به تنهایی اثبات نمی کند که Autosampler خراب است؛ تغییر غلظت نمونه، تبخیر حلال، جذب ماده روی سطوح، آماده سازی نامناسب نمونه، ناپایداری دبی پمپ و مشکلات ستون یا آشکارساز نیز باید در نظر گرفته شوند.

از Injection Volume تا مساحت پیک

در محدوده خطی پاسخ آشکارساز و در شرایطی که غلظت نمونه و سایر عوامل ثابت باشند، مقدار ماده واردشده به ستون با حجم تزریق رابطه مستقیم دارد:

در این رابطه، \(m\) جرم ماده تزریق شده، \(C\) غلظت آنالیت در نمونه و \(V_{\mathrm{inj}}\) حجم تزریق است. برای مثال، اگر غلظت یک ترکیب در نمونه برابر با \(10\ \mathrm{\mu g/mL}\) و حجم تزریق برابر با \(10\ \mathrm{\mu L}\) باشد، جرم واردشده به ستون برابر با \(0.1\ \mathrm{\mu g}\) خواهد بود. اگر حجم تزریق واقعی به \(9\ \mathrm{\mu L}\) کاهش پیدا کند، در صورت ثابت ماندن سایر شرایط، جرم تزریق شده به \(0.09\ \mathrm{\mu g}\) می رسد.

این مثال نشان می دهد که خطای برداشت یا انتقال نمونه می تواند مستقیما بر مقدار ماده واردشده به ستون اثر بگذارد. با این حال، رابطه بین حجم تزریق و پاسخ نهایی باید در محدوده معتبر روش تحلیلی ارزیابی شود؛ در شرایط غیرخطی، اضافه بار ستون یا وجود مشکلات دیگر، تغییر مساحت پیک لزوما متناسب با تغییر حجم تزریق نخواهد بود.

شاخص های تشخیص افت Repeatability

این جدول برای محدود کردن محدوده عیب استفاده می شود. هر علامت باید با آزمون مکمل تایید شود؛ برای مثال، Carryover ممکن است ناشی از آلودگی مسیر نمونه باشد، اما اگر شست وشوی کافی انجام شده و همچنان باقی بماند، سطوح داخلی شیر، Needle Seat و سایر نقاط تماس با نمونه نیز باید بررسی شوند.

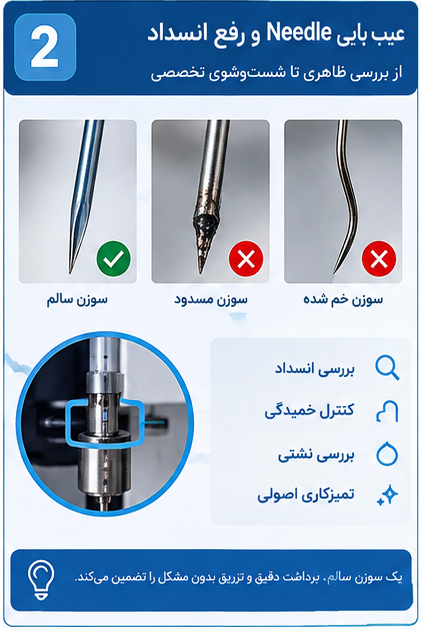

Needle؛ از انسداد سوزن تا خطای موقعیت یابی

Needle مسیر ورود به نمونه و در بسیاری از طراحی ها بخشی از مسیر انتقال نمونه به سامانه تزریق است. قطر داخلی سوزن، سلامت نوک، سازگاری شیمیایی و موقعیت آن نسبت به ویال و Needle Seat بر کیفیت برداشت اثر می گذارند. آسیب مکانیکی یا آلودگی سوزن ممکن است جریان نمونه را محدود کند، مکش را ناپایدار سازد یا از آب بندی مناسب در محل نشستن سوزن جلوگیری کند.

نشانه های خرابی Needle

• برداشت ناقص نمونه: انسداد ناشی از ذرات، رسوب یا باقی مانده نمونه می تواند ورود مایع به سوزن را محدود کند؛ به ویژه اگر نمونه فیلتر نشده باشد یا ذرات معلق داشته باشد.

• خم شدن یا آسیب نوک سوزن: برخورد با دیواره ویال، کف ویال یا Needle Seat ممکن است هندسه نوک را تغییر دهد و به خطای برداشت یا نشتی منجر شود.

• نشتی هنگام تزریق: اگر سوزن در محل اتصال یا نشیمنگاه به درستی آب بندی نشود، بخشی از نمونه یا فاز متحرک ممکن است از مسیر مورد انتظار خارج شود.

• افزایش Carryover: باقی ماندن نمونه روی سطح داخلی یا خارجی سوزن می تواند در تزریق بعدی به انتقال ناخواسته آنالیت منجر شود.

• خطای موقعیت یابی: اگر سوزن به درستی در مرکز ویال یا محل تزریق قرار نگیرد، احتمال برخورد، برداشت ناقص یا توقف مکانیزم افزایش می یابد.

روش بررسی و سرویس سوزن

ابتدا پیام های خطا و شرایط بروز عیب ثبت شوند. اگر دستگاه هنگام حرکت سوزن متوقف می شود، نباید با فشار دست یا اجرای مکرر فرمان حرکتی، سوزن را به مسیر بازگرداند؛ این کار ممکن است به موتور، بازوی حرکتی یا Needle Seat آسیب بزند. پس از ایمن سازی دستگاه، سوزن از نظر خمیدگی، گرفتگی، آلودگی و آسیب ظاهری بررسی می شود.

در صورت احتمال انسداد، روش شست وشو باید با جنس سوزن، نوع نمونه و دستورالعمل سازنده سازگار باشد. استفاده از سیم یا ابزار سخت برای باز کردن مجرای باریک سوزن می تواند قطر داخلی یا نوک آن را تغییر دهد. اگر آسیب مکانیکی وجود داشته باشد، تعویض با قطعه سازگار معمولا مطمئن تر از صاف کردن دستی سوزن است. پس از سرویس، موقعیت یابی، برداشت نمونه و عملکرد تزریق باید دوباره بررسی شوند.

Needle Seat؛ نقطه ای کوچک با اثر تحلیلی مهم

Needle Seat محل نشستن و آب بندی سوزن در برخی طراحی های Autosampler است. آلودگی، فرسودگی، خراش یا نصب نامناسب این قطعه می تواند موجب نشتی، برداشت یا انتقال ناقص نمونه و افزایش Carryover شود. اگر سوزن سالم به نظر برسد اما نشتی در چرخه تزریق ادامه داشته باشد، بررسی Needle Seat و اتصال آن ضروری است.

برای تشخیص، باید زمان دقیق بروز نشتی مشخص شود: نشتی هنگام ورود سوزن، مکش نمونه، تغییر وضعیت شیر یا شست وشو می تواند مسیرهای متفاوتی را مطرح کند. تمیزکاری باید طبق دستورالعمل انجام شود و از ابزارهایی که سطح آب بندی را خراش می دهند استفاده نشود. در صورت فرسودگی یا آسیب سطحی خارج از حدود مجاز، تعویض قطعه مناسب تر از تلاش برای ترمیم غیراصولی است.

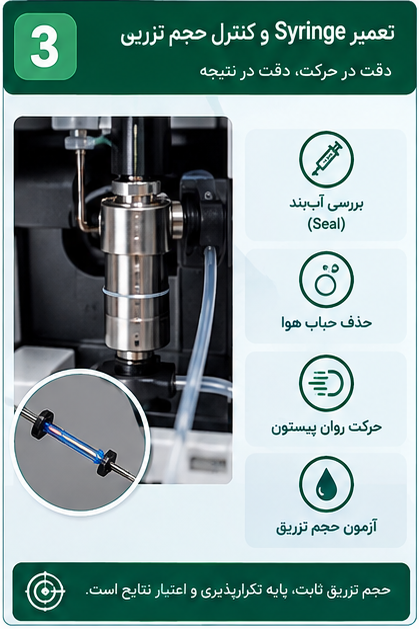

Syringe؛ چگونه خطای حجم برداشت را تشخیص دهیم؟

Syringe در Autosampler هایی که از سرنگ اندازه گیری برای برداشت یا انتقال نمونه استفاده می کنند، یکی از اجزای اصلی کنترل حجم است. حرکت پیستون سرنگ، سلامت آب بند، اتصال به مسیر سیال و نبود حباب در مایع، همگی بر حجم واقعی برداشت شده اثر دارند. در برخی طراحی ها، حجم نمونه به روش های دیگری کنترل می شود؛ بنابراین ابتدا باید مشخص شود که دستگاه از سرنگ اندازه گیری، حلقه نمونه با حجم ثابت یا سازوکار تزریق دیگری استفاده می کند.

عوامل ایجاد خطای Syringe

• نشتی آب بند پیستون سرنگ: کاهش آب بندی می تواند باعث شود جابه جایی مکانیکی پیستون با حجم واقعی منتقل شده مطابقت نداشته باشد.

• وجود حباب هوا: بخشی از حرکت پیستون صرف فشرده شدن یا جابه جایی هوا می شود و مقدار مایع برداشت شده ممکن است تغییر کند.

• حرکت ناپیوسته پیستون: گیرکردن، اصطکاک غیرعادی یا ایراد در محرک سرنگ می تواند باعث نوسان حجم برداشت شود.

• آلودگی یا رسوب در مسیر: ذرات و باقی مانده نمونه می توانند حرکت مایع را محدود کنند یا عملکرد آب بندی را تحت تاثیر قرار دهند.

• ناسازگاری سرنگ یا قطعه جایگزین: تفاوت در ابعاد، ظرفیت یا طراحی قطعه ممکن است موجب خطای حجم یا اختلال حرکتی شود.

آزمون تشخیصی سرنگ

برای شروع، حرکت پیستون، وجود حباب، وضعیت اتصالات و نشانه های نشتی بررسی می شوند. اگر دستگاه اجازه آزمون سرویس بدون تزریق به ستون را می دهد، آزمون باید طبق دستورالعمل سازنده اجرا شود. در دستگاه های دارای مسیر نمونه مستقل، بررسی برداشت و انتقال مایع با روش معتبر می تواند مشخص کند که آیا حجم واقعی با مقدار مورد انتظار مطابقت دارد یا خیر.

در برخی شرایط، اندازه گیری وزنی می تواند برای ارزیابی حجم منتقل شده به کار رود؛ با این حال، باید از روش آزمون مورد تایید سازنده استفاده شود و اثر تبخیر، چگالی مایع، حجم های بسیار کوچک و باقی ماندن مایع روی دیواره ظرف در نظر گرفته شود. اجرای آزمون با آب یا حلالی که با مواد مسیر سازگار نیست، ممکن است نتیجه گمراه کننده ایجاد کند.

اگر حرکت پیستون ناپیوسته است، نباید با اعمال نیروی بیشتر یا روانکاری خودسرانه مشکل را رفع کرد. نوع روانکار، روش تمیزکاری و معیار تعویض به ساختار سرنگ و مواد آب بند بستگی دارد. پس از تعمیر یا تعویض، لازم است حجم برداشت، تکرارپذیری و عملکرد در چرخه های متوالی بررسی شوند.

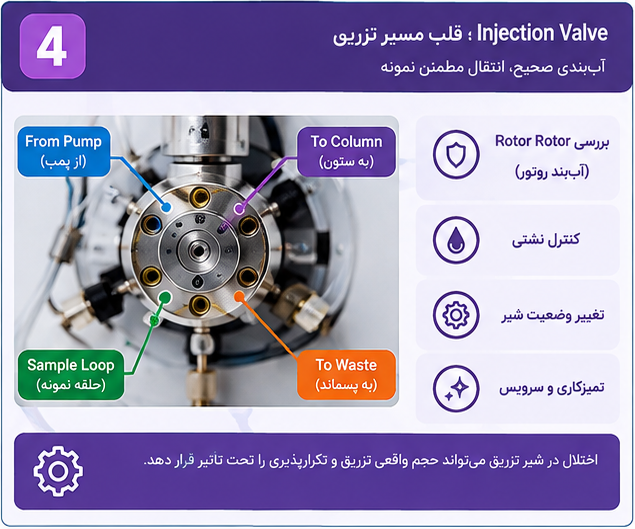

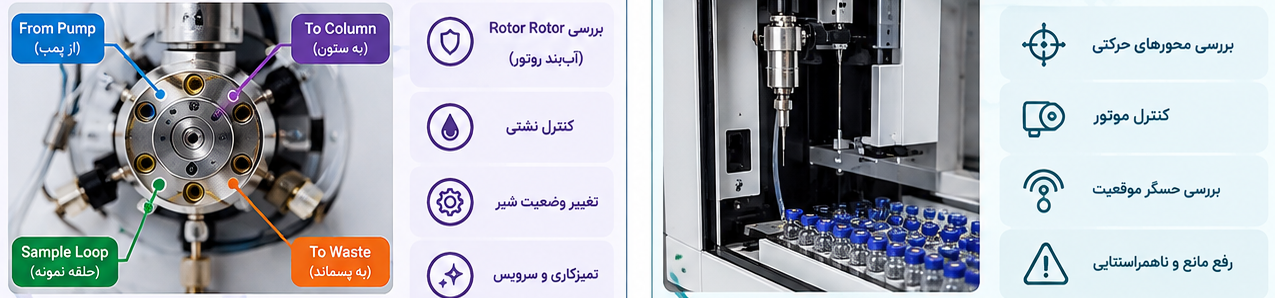

Injection Valve؛ اختلال در شیر تزریق چگونه حجم واقعی را تغییر می دهد؟

Injection Valve مسیر نمونه و فاز متحرک را در موقعیت های مختلف به هم متصل می کند. در بسیاری از سامانه های HPLC، شیر تزریق با چرخش روتور بین حالت بارگذاری نمونه و تزریق تغییر وضعیت می دهد. طراحی های دیگر ممکن است از سازوکارهای متفاوت استفاده کنند؛ بنابراین نحوه سرویس و قطعات آب بندی باید بر اساس مدل دقیق دستگاه تعیین شوند.

در شیرهای دارای Rotor Seal، سطح آب بندی باید مسیرهای داخلی را به صورت کنترل شده از هم جدا یا به یکدیگر متصل کند. فرسودگی، خراش ناشی از ذرات، فشار نامناسب، ناسازگاری شیمیایی یا نصب نادرست می تواند باعث نشتی داخلی یا خارجی شود. نشتی داخلی ممکن است به شکل قطره ظاهر نشود، اما می تواند انتقال نمونه، حجم موثر تزریق یا تکرارپذیری را تحت تاثیر قرار دهد.

نشانه های اختلال در Injection Valve

• حجم تزریق غیرتکرارپذیر: اگر انتقال نمونه در چرخه های مختلف یکسان نباشد، وضعیت شیر، آب بندی و مسیرهای متصل به آن باید بررسی شوند.

• نشتی هم زمان با تغییر وضعیت شیر: این الگو می تواند به آسیب آب بند، اتصال پورت یا ایراد مکانیکی در مجموعه شیر مربوط باشد.

• Carryover پس از نمونه غلیظ: آلودگی مسیرهای داخلی شیر یا شست وشوی ناکافی می تواند باعث باقی ماندن آنالیت و انتقال آن به تزریق بعدی شود.

• افزایش فشار غیرعادی هنگام تغییر وضعیت: بسته به طراحی دستگاه، محدودیت مسیر، گرفتگی یا اختلال در موقعیت شیر ممکن است باعث تغییر فشار شود.

• خطای موقعیت شیر: اگر سامانه کنترل نتواند وضعیت مورد انتظار را تایید کند، موتور، حسگر موقعیت، محرک یا مجموعه شیر باید بررسی شود.

روش تشخیص عیب شیر

ابتدا مشخص کنید مشکل در چه مرحله ای از چرخه تزریق رخ می دهد و آیا هم زمان با آن نشتی، افت فشار، خطای موقعیت یا افزایش Carryover مشاهده می شود. سپس اتصالات پورت ها، مسیرهای نمونه و شست وشو و وضعیت آب بند طبق روش سرویس بررسی شوند. باز کردن شیر بدون آگاهی از ترتیب قطعات یا استفاده از ابزار نامناسب ممکن است سطح دقیق Rotor Seal را آسیب بزند.

اگر شیر از نظر مکانیکی سالم است اما عملکرد تزریق همچنان نامنظم باقی می ماند، باید مسیر نمونه، وجود حباب، Syringe یا حلقه نمونه و تنظیمات روش نیز بررسی شوند. تعویض Rotor Seal بدون کنترل پورت ها و شرایط کاری، همیشه مشکل را برطرف نمی کند؛ زیرا علت می تواند در بخش دیگری از مسیر تزریق باشد.

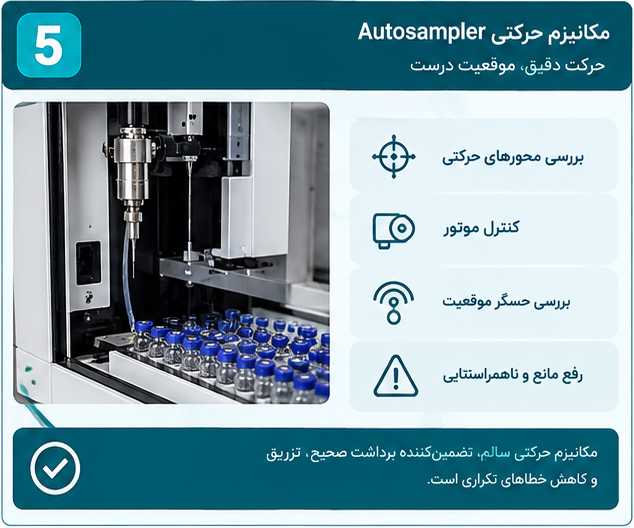

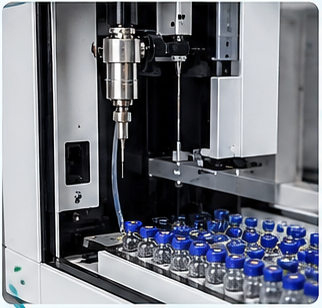

مکانیزم حرکتی Autosampler؛ خطاهای محور، موتور و حسگر موقعیت

حتی اگر Needle، Syringe و Injection Valve سالم باشند، اختلال در مکانیزم حرکتی می تواند برداشت نمونه را غیرقابل تکرار کند. Autosampler باید سوزن را با موقعیت دقیق به ویال، محل شست وشو و نقطه تزریق هدایت کند. خطای حرکتی ممکن است به دلیل مانع فیزیکی، ناهم راستایی، فرسودگی اجزای انتقال حرکت، آلودگی ریل ها، ایراد موتور یا عملکرد نامناسب حسگر موقعیت ایجاد شود.

در برخی دستگاه ها، موقعیت سوزن در چند محور کنترل می شود و تنظیم ارتفاع سوزن نیز اهمیت دارد. اگر ارتفاع بیش از حد باشد، سوزن ممکن است به کف ویال برخورد کند؛ اگر ناکافی باشد، برداشت نمونه ناقص خواهد بود. همچنین ویال نامتناسب، درپوش نامناسب یا قرارگیری اشتباه آن در سینی می تواند به خطای حرکتی شبیه خرابی دستگاه منجر شود.

علائم خطای مکانیزم حرکتی

• برخورد سوزن با ویال یا Needle Seat: ناهم راستایی محور، تنظیم نادرست موقعیت، ویال نامتناسب یا آسیب قطعات هدایت کننده باید بررسی شود.

• توقف در میانه چرخه تزریق: وجود مانع، خطای حسگر، مشکل موتور یا اختلال در توالی فرمان های حرکتی از علت های محتمل است.

• صدای غیرعادی هنگام حرکت: صدای ساییدگی، تقه یا حرکت ناپیوسته ممکن است به آلودگی ریل، مانع مکانیکی یا ایراد در انتقال حرکت مربوط باشد.

• خطای تکرارشونده در یک موقعیت مشخص: این الگو می تواند به مانع ثابت، ناهم راستایی موضعی یا اشکال در تشخیص موقعیت مرتبط باشد.

• تفاوت برداشت بین موقعیت های سینی: ارتفاع نامناسب، جای گذاری نادرست ویال یا خطای کالیبراسیون موقعیت ممکن است باعث شود سوزن در همه موقعیت ها عملکرد یکسانی نداشته باشد.

ترتیب بررسی و اصلاح مکانیزم

1. پیام خطا، موقعیت توقف و مرحله چرخه تزریق را ثبت کنید. خاموش و روشن کردن مکرر دستگاه بدون بررسی علت ممکن است اطلاعات تشخیصی را از بین ببرد یا به مجموعه حرکتی فشار وارد کند.

2. پس از ایمن سازی دستگاه، وضعیت سینی، ابعاد ویال، درپوش، موانع فیزیکی و مسیر حرکت سوزن بررسی شود. وجود شیء خارجی یا قرارگیری نادرست ویال باید پیش از تنظیمات مکانیکی رد شود.

3. در صورت مجاز بودن، حرکت محور و وضعیت حسگرها با ابزار تشخیصی یا برنامه سرویس سازنده ارزیابی شوند. تنظیم دستی پیچ ها، ریل ها یا محدودکننده های حرکتی بدون مشخصات فنی دستگاه توصیه نمی شود.

4. اگر خطا به موتور، حسگر موقعیت یا سامانه کنترل مربوط باشد، بررسی الکتریکی و مکانیکی باید توسط فرد دارای مهارت سرویس همان مدل انجام شود.

5. پس از اصلاح، موقعیت یابی در نقاط کاری مورد نیاز، برداشت نمونه، تزریق و بازگشت دستگاه به وضعیت آماده به کار بررسی شود. یک حرکت موفق به تنهایی، صحت عملکرد در تمام موقعیت های سینی را ثابت نمی کند.

برنامه عیب یابی بر اساس نشانه؛ از بررسی ساده تا سرویس تخصصی

عیب یابی کارآمد زمانی انجام می شود که هر نشانه به آزمون مشخصی منتهی شود. این روش از تعویض بی دلیل قطعات جلوگیری می کند و کمک می کند بین ایراد مکانیکی، مشکل انتقال مایع و خطای روش تحلیلی تمایز ایجاد شود.

این ماتریس مشخص می کند که هر علامت باید با شواهد مستقل بررسی شود. برای نمونه، تغییر زمان بازداری همراه با تغییر مساحت پیک ممکن است ناشی از تزریق غیرتکرارپذیر باشد، اما اگر فشار نیز نوسان دارد، بررسی پمپ و شرایط فاز متحرک باید در کنار Autosampler انجام شود.

چطور Repeatability را به صورت کمی ارزیابی کنیم؟

یکی از شاخص های رایج برای ارزیابی تکرارپذیری تزریق، درصد انحراف معیار نسبی یا RSD است:

در این رابطه، \(s\) انحراف معیار نتایج و \(\bar{x}\) میانگین آن هاست. برای ارزیابی Autosampler، این محاسبه می تواند روی مساحت پیک یا ارتفاع پیک حاصل از تزریق های تکراری یک نمونه همگن انجام شود؛ انتخاب شاخص باید با روش تحلیلی سازگار باشد.

برای مثال، اگر میانگین مساحت پیک در شش تزریق برابر با 100000 واحد و انحراف معیار برابر با 800 واحد باشد، مقدار RSD برابر با 0.8 درصد است. این عدد فقط یک مثال محاسباتی است و به معنی حد پذیرش عمومی برای تمام روش ها یا دستگاه ها نیست. معیار پذیرش باید از روش اعتبارسنجی شده، الزامات کنترل کیفیت و مشخصات عملکردی تعیین شده برای آزمایشگاه به دست آید.

برای اینکه این آزمون واقعا عملکرد Autosampler را نشان دهد، نمونه باید همگن و پایدار باشد، شرایط کروماتوگرافی تغییر نکند و تعداد تزریق ها برای هدف آزمون کافی باشد. اگر نمونه در ویال ته نشین شود یا تبخیر کند، RSD بالا ممکن است به اشتباه به مکانیزم تزریق نسبت داده شود.

تشخیص Carryover از خطای حجم تزریق

Carryover زمانی رخ می دهد که بخشی از آنالیت تزریق قبلی در مسیر نمونه باقی بماند و در تزریق بعدی وارد سیستم شود. این پدیده با خطای حجم تزریق متفاوت است، هرچند هر دو می توانند بر تکرارپذیری اثر بگذارند. در خطای حجم، مقدار نمونه منتقل شده تغییر می کند؛ در Carryover، نمونه قبلی ممکن است به تزریق بعدی منتقل شود و یک پیک ناخواسته ایجاد کند.

برای ارزیابی Carryover، معمولا پس از تزریق یک نمونه با غلظت مناسب، بلانک مطابق روش آزمون اجرا می شود. وجود پیک منتسب به نمونه قبلی در بلانک می تواند نشانه انتقال باقی مانده باشد. محل باقی ماندن نمونه ممکن است Needle، Needle Seat، Rotor Seal، حلقه نمونه یا مسیر شست وشو باشد. نوع حلال شست وشو و مدت شست وشو باید بر اساس خواص آنالیت و مواد سازنده مسیر انتخاب شوند؛ افزایش زمان شست وشو بدون شناسایی محل آلودگی همیشه موثر نیست.

تعمیر و نگهداری پیشگیرانه Autosampler

نگهداری پیشگیرانه باید بر اساس تعداد تزریق، نوع نمونه، ترکیب حلال، شدت استفاده و توصیه سازنده برنامه ریزی شود. نمونه های دارای ذرات، ترکیبات چسبنده، پروتئین ها، نمک ها یا مواد با جذب سطحی بالا ممکن است نیاز به برنامه شست وشو و بازبینی دقیق تری داشته باشند. در مقابل، استفاده از حلال یا روش تمیزکاری نامتناسب می تواند به آب بندها، مسیرهای پلیمری یا سطوح دقیق آسیب برساند.

• بازبینی Needle و مسیر نمونه: وجود خمیدگی، گرفتگی، رسوب یا آلودگی سطحی باید در فواصل متناسب با نوع نمونه بررسی شود؛ در صورت مشاهده آسیب مکانیکی، تعویض قطعه مطابق مشخصات سازنده انجام شود.

• کنترل برنامه شست وشو: حلال شست وشو باید برای حل کردن باقی مانده آنالیت مناسب باشد و با مواد مسیر نمونه سازگاری داشته باشد؛ شست وشوی ناکافی می تواند Carryover ایجاد کند.

• بررسی عملکرد Syringe: حرکت پیستون، آب بندی و نبود حباب باید در برنامه سرویس قرار گیرد؛ هرگونه حرکت ناپیوسته یا نشتی باید پیش از ادامه کار بررسی شود.

• کنترل Injection Valve: عملکرد تغییر وضعیت شیر، نشتی و نشانه های آلودگی داخلی باید بررسی شوند؛ باز کردن شیر تنها با روش سرویس تایید شده انجام شود.

• بازبینی مکانیزم حرکتی: سینی ویال، مسیر حرکت سوزن و نشانه های برخورد یا توقف غیرعادی باید بررسی شوند؛ روانکاری فقط در نقاط و با مواد مجاز سازنده انجام شود.

• ثبت سوابق سرویس: تاریخ تعمیر، قطعات تعویض شده، نوع عیب، نتایج آزمون حجم، RSD و Carryover ثبت شوند؛ این سوابق به تشخیص خرابی های تکرارشونده کمک می کنند.

پس از هر سرویس، معیارهای پذیرش باید پیش از آزمون مشخص باشند. حداقل، عملکرد مکانیکی و حرکت صحیح، نبود نشتی در شرایط مجاز، برداشت و انتقال نمونه قابل تکرار و نبود Carryover غیرقابل قبول باید ارزیابی شوند. در کاربردهای حساس، آزمون RSD مساحت پیک و اجرای یک روش کروماتوگرافی مناسب نیز به تایید عملکرد کمک می کند. اگر پس از سرویس Autosampler همچنان پراکندگی نتایج بالا باشد، باید بررسی به پمپ، شرایط نمونه، پایداری آشکارساز، ستون و روش آماده سازی گسترش یابد. تعمیر موفق به معنی بازگشت دستگاه به عملکرد تعریف شده است، نه صرفا رفع پیام خطا یا حرکت دوباره سوزن.

پرسش های متداول درباره تعمیر Autosampler HPLC

۱. مهم ترین علائم خرابی Autosampler در HPLC چیست؟

تغییر تکرارپذیری مساحت پیک، برداشت ناقص نمونه، نشتی اطراف سوزن یا شیر، افزایش Carryover، خطای حرکت و توقف چرخه تزریق از علائم رایج هستند. برای تشخیص دقیق باید زمان بروز عیب و ارتباط آن با حرکت Needle، عملکرد Syringe و تغییر وضعیت Injection Valve بررسی شود.

۲. چرا حجم تزریق در Autosampler ثابت نمی ماند؟

وجود حباب هوا، نشتی در مسیر نمونه، گرفتگی Needle، فرسودگی آب بند Syringe، اختلال Injection Valve یا خطای مکانیزم حرکتی می توانند حجم واقعی تزریق را تغییر دهند. ابتدا باید مشخص شود که دستگاه از سرنگ اندازه گیری، حلقه نمونه یا سازوکار دیگری استفاده می کند؛ سپس آزمون حجم متناسب با همان طراحی انجام شود.

۳. آیا خرابی Needle باعث کاهش دقت نتایج می شود؟

بله، گرفتگی، خمیدگی یا آسیب نوک Needle می تواند برداشت نمونه را مختل کند و موجب تغییر حجم تزریق یا نشتی شود. آلودگی سطح سوزن نیز ممکن است Carryover ایجاد کند. با این حال، برای نسبت دادن خطای نتایج به Needle باید سایر عوامل موثر بر کروماتوگرام نیز بررسی شوند.

۴. علت خرابی Syringe در Autosampler چیست؟

سایش آب بند، آلودگی مسیر، وجود حباب هوا، حرکت ناپیوسته پیستون و استفاده از قطعه نامتناسب از علت های محتمل هستند. بررسی حرکت سرنگ و آزمون حجم انتقال یافته باید مطابق دستورالعمل سازنده انجام شود.

۵. خرابی Injection Valve چه تاثیری بر کروماتوگرام دارد؟

اختلال در آب بندی یا تغییر وضعیت شیر ممکن است باعث انتقال ناقص نمونه، نشتی، افزایش Carryover یا کاهش تکرارپذیری تزریق شود. بسته به محل عیب، ممکن است فشار سیستم نیز تغییر کند؛ اما نبود افت فشار، خرابی داخلی شیر را رد نمی کند.

۶. تفاوت Injection Volume و Sample Loop Volume چیست؟

Injection Volume حجم نمونه ای است که در روش تحلیلی برای تزریق تعریف می شود. Sample Loop Volume به ظرفیت حلقه نمونه در طراحی های مجهز به حلقه اشاره دارد. این دو مفهوم لزوما یکسان نیستند؛ حجم واقعی تزریق به طراحی دستگاه، نحوه پر شدن حلقه، تنظیمات شیر و روش تزریق بستگی دارد.

۷. چگونه Repeatability تزریق را ارزیابی کنیم؟

یک نمونه همگن و پایدار را در شرایط کروماتوگرافی یکسان به صورت تکراری تزریق کنید و RSD مساحت پیک یا شاخص مناسب روش را محاسبه کنید. تعداد تزریق ها و حد پذیرش باید متناسب با هدف آزمون و روش اعتبارسنجی شده تعیین شود.

۸. علت Carryover در Autosampler چیست؟

باقی ماندن نمونه قبلی در Needle، Needle Seat، Rotor Seal، حلقه نمونه یا مسیرهای شست وشو می تواند باعث انتقال ناخواسته آنالیت به تزریق بعدی شود. اجرای بلانک پس از نمونه غلیظ، بررسی محل آلودگی و ارزیابی سازگاری حلال شست وشو به تشخیص علت کمک می کند.

۹. چه زمانی باید Needle Seat یا Rotor Seal تعویض شود؟

اگر پس از تمیزکاری مجاز، نشتی یا اختلال عملکرد ادامه داشته باشد و نشانه های فرسودگی، خراش یا آسیب سطح آب بندی مشاهده شود، تعویض قطعه مطابق دستورالعمل سازنده مطرح می شود. تعویض نباید صرفا بر اساس حدس انجام شود؛ سازگاری قطعه با مدل دستگاه نیز ضروری است.

۱۰. پس از تعمیر Autosampler چه آزمون هایی لازم است؟

حرکت و موقعیت یابی صحیح سوزن، نبود نشتی، عملکرد برداشت و انتقال نمونه، تکرارپذیری تزریق و Carryover باید بر اساس نوع تعمیر بررسی شوند. در کاربردهای حساس، اجرای روش کروماتوگرافی مناسب برای ارزیابی مساحت پیک، زمان بازداری و کیفیت جداسازی نیز اهمیت دارد.
