تعمیر ICP-MS-MS و ICP-QQQ؛ عیب یابی Collision Cell و Reaction Cell

تعمیر ICP-MS/MS زمانی اهمیت پیدا می کند که دستگاه با وجود عملکرد ظاهرا طبیعی پلاسما، انتقال یون و سیستم خلأ، در اندازه گیری عناصر با تداخل طیفی، کاهش حساسیت، افزایش پس زمینه یا افت دقت نتایج مواجه شود. در این شرایط، یکی از بخش های مهم برای بررسی، سامانه حذف تداخل یون ها شامل Collision Cell و Reaction Cell است. عملکرد نامناسب این بخش ها می تواند باعث شود تداخل های چنداتمی، یون های پلی اتمی و برخی یون های زمینه همچنان به آشکارساز برسند یا بخشی از یون های آنالیت در مسیر واکنش و انتقال از دست بروند.

در دستگاه های ICP-MS/MS یا ICP-QQQ، عیب یابی سلول برخورد و سلول واکنش صرفا به بررسی گاز ورودی یا تعویض قطعات محدود نمی شود. وضعیت فشار و جریان گاز سلول، عملکرد منبع تغذیه RF، تنظیمات انرژی یون، شرایط انتقال یون، وضعیت Quad های قبل و بعد از سلول و پایداری خلأ باید به صورت یک مجموعه بررسی شوند. برای مثال، در اندازه گیری آرسنیک در نمونه آب، تداخل یون \(^{40}Ar^{35}Cl^+\) در جرم 75 می تواند نتیجه را به طور جدی تحت تاثیر قرار دهد. در چنین شرایطی، عملکرد نامناسب سلول واکنش یا انتخاب نادرست گاز واکنش ممکن است باعث افزایش سیگنال ظاهری آرسنیک، افزایش حد تشخیص یا ایجاد اختلاف بین نتایج نمونه و استاندارد شود.

از آنجا که ساختار سلول ها و روش کنترل گاز در مدل های مختلف یکسان نیست، فرآیند تعمیر باید با شناخت معماری دستگاه، بررسی داده های تشخیصی و مقایسه عملکرد دستگاه با استانداردهای کنترل کیفی انجام شود. در این مقاله، سازوکار فنی Collision Cell و Reaction Cell، نشانه های خرابی، روش های تشخیص خطا و آزمون های لازم پس از تعمیر بررسی می شود.

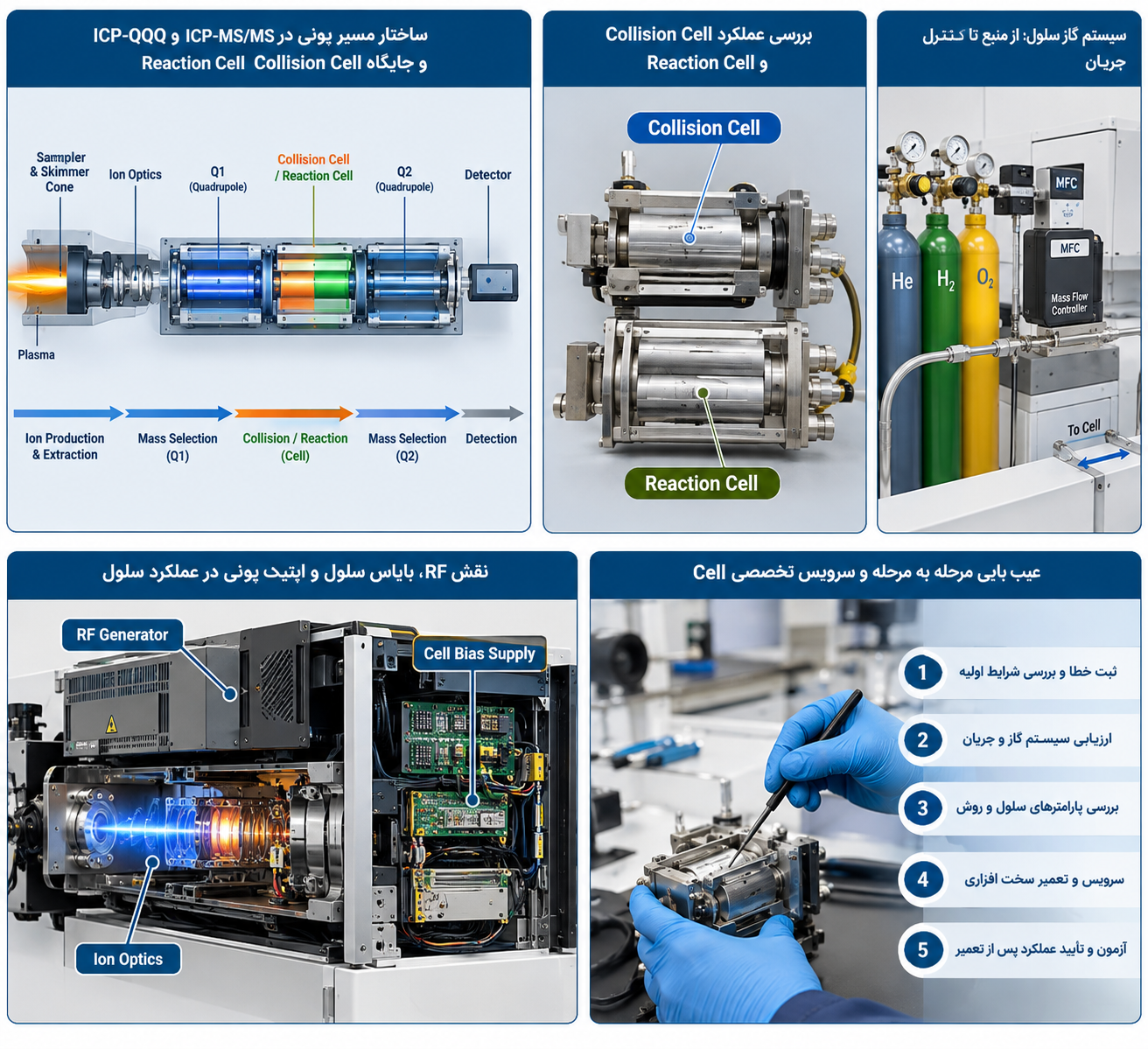

تفاوت ICP-MS/MS و ICP-QQQ در ساختار حذف تداخل

اصطلاح ICP-MS/MS به طیف سنج جرمی پلاسمای جفت شده القایی با دو مرحله جداسازی جرمی اشاره دارد. در بسیاری از کاربردها، اصطلاح ICP-QQQ برای دستگاه هایی به کار می رود که از سه کوادروپل در مسیر یون استفاده می کنند: کوادروپل اول برای انتخاب یون های ورودی، سلول برخورد یا واکنش برای مدیریت تداخل و کوادروپل دوم برای جداسازی یون های خروجی از سلول. این ساختار امکان اجرای روش های واکنشی کنترل شده را فراهم می کند و از ورود بخش بزرگی از یون های نامرتبط به سلول جلوگیری می کند.

در یک سامانه متداول ICP-QQQ، یون ها پس از تولید در پلاسما و عبور از رابط نمونه برداری، از مجموعه اپتیک یونی عبور می کنند. سپس کوادروپل اول، که اغلب با عنوان Q1 شناخته می شود، محدوده جرم به بار مورد نظر را انتخاب می کند. یون های انتخاب شده وارد سلول برخورد یا واکنش می شوند و در آنجا بر اثر برخورد با گاز یا واکنش شیمیایی تغییر مسیر می دهند، انرژی از دست می دهند یا به گونه های یونی دیگری تبدیل می شوند. در پایان، Q2 یون های مورد نظر را برای رسیدن به آشکارساز انتخاب می کند.

اجزای اصلی مسیر یونی و نقش آن ها در عیب یابی ICP-MS/MS

نکته مهم در تعمیر ICP-MS/MS این است که مشاهده افت سیگنال در خروجی سلول لزوما به معنی خرابی خود سلول نیست. آلودگی Cone، اختلال در Ion Optics، خطای انتخاب جرم در Q1 یا Q2، تغییر وضعیت خلأ و مشکل آشکارساز می توانند علائمی شبیه به خرابی سلول ایجاد کنند. به همین دلیل، بررسی باید از مسیر انتقال یون آغاز شود و به صورت مرحله ای تا آشکارساز ادامه یابد.

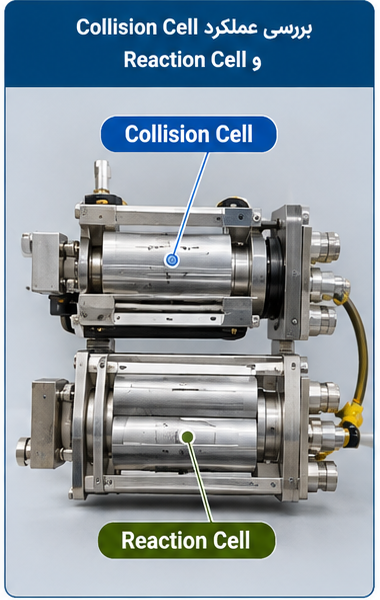

Collision Cell چگونه تداخل های طیفی را کاهش می دهد؟

Collision Cell معمولا با استفاده از گازی مانند هلیوم، برخوردهای کنترل شده ای را میان یون های عبوری و مولکول های گاز ایجاد می کند. این برخوردها می توانند انرژی جنبشی یون ها را کاهش دهند. در روش های مبتنی بر Discrimination با انرژی جنبشی، یون های چنداتمی در بسیاری از شرایط برخوردهای بیشتری تجربه می کنند و انرژی بیشتری از دست می دهند؛ در نتیجه، با تنظیم مناسب پتانسیل های سلول و مسیر انتقال، بخشی از این یون ها حذف می شوند، در حالی که یون های تک اتمی آنالیت امکان عبور با تلفات کمتر را دارند.

با این حال، این سازوکار به اختلاف رفتار برخوردی یون ها وابسته است و برای همه تداخل ها به یک اندازه موثر نیست. اگر جریان گاز، فشار سلول یا انرژی انتقال از محدوده مناسب خارج شود، امکان دارد تداخل به طور کامل حذف نشود یا یون هدف نیز دچار افت انتقال شود.

نشانه های فنی خرابی یا اختلال Collision Cell

- افزایش پس زمینه در حالت Collision: اگر شدت سیگنال زمینه پس از فعال کردن گاز برخوردی به اندازه مورد انتظار کاهش پیدا نکند، باید جریان گاز، پایداری فشار، تنظیمات انرژی سلول و شرایط انتقال یون بررسی شوند.

- افت شدید حساسیت یون های تک اتمی: جریان گاز بیش از حد، انرژی انتقال نامناسب یا اختلال در پتانسیل های الکتریکی سلول ممکن است باعث برخوردهای بیش از اندازه یا کاهش بازده انتقال یون شود.

- ناپایداری سیگنال در زمان اندازه گیری: تغییرات فشار گاز، نوسان منبع تغذیه RF در سلول های دارای میدان RF، آلودگی سطوح داخلی یا ناپایداری سیستم خلأ می توانند باعث تغییر پاسخ دستگاه در تکرارهای متوالی شوند.

- تغییر غیرعادی پاسخ عناصر با جرم های متفاوت: اگر برخی عناصر افت حساسیت شدیدتری نسبت به سایر عناصر نشان دهند، بررسی تنظیمات جرم، اپتیک یونی، پارامترهای انرژی و رفتار انتقال یون ضروری است.

- عدم تطابق نتایج با روش بدون گاز: اگر با فعال یا غیرفعال کردن Collision Cell تغییر مورد انتظار در شدت تداخل و سیگنال آنالیت مشاهده نشود، ابتدا باید صحت تنظیمات روش و سپس عملکرد واقعی سیستم گاز و سلول بررسی شود.

این علائم به تنهایی خرابی قطعی سلول را اثبات نمی کنند. تشخیص زمانی معتبرتر است که رفتار دستگاه با محلول استاندارد، بلانک، محلول کنترل تداخل و تنظیمات تایید شده همان مدل مقایسه شود.

عیب یابی Reaction Cell؛ از انتخاب گاز تا بازده واکنش

Reaction Cell علاوه بر برخورد فیزیکی، از واکنش های شیمیایی یون ها با گاز واکنش برای حذف تداخل یا تبدیل آنالیت به یک یون محصول استفاده می کند. گازهایی مانند هیدروژن، اکسیژن و آمونیاک در برخی روش های تخصصی ICP-MS/MS استفاده می شوند؛ انتخاب گاز به شیمی یون، عنصر هدف، ماتریس نمونه و طراحی دستگاه وابسته است. نوع گاز، فشار کاری و تنظیمات واکنش باید از روش تایید شده سازنده یا روش معتبر آزمایشگاه پیروی کند.

در حالت واکنش، فقط حضور گاز اهمیت ندارد. انرژی یون ها، زمان ماند در سلول، نسبت واکنش یون هدف و یون تداخل، احتمال تشکیل محصولات جانبی و تنظیم جرم در Q1 و Q2 همگی در نتیجه نقش دارند. اگر واکنش مورد انتظار کامل نشود، تداخل باقی می ماند. اگر واکنش بیش از اندازه یا غیرانتخابی باشد، ممکن است بخشی از آنالیت به گونه های دیگری تبدیل شود یا یون های ناخواسته تولید شوند.

علائم اختلال در Reaction Cell

- باقی ماندن تداخل پس از ورود گاز واکنش: ممکن است ناشی از انتخاب نامناسب گاز، دبی خارج از محدوده روش، ناپایداری فشار سلول، واکنش پذیری ناکافی یا تنظیم نادرست جرم در Q1 و Q2 باشد.

- افت سیگنال یون محصول: اگر روش بر پایه تبدیل آنالیت به یون محصول باشد، کاهش سیگنال می تواند به علت بازده پایین واکنش، اتلاف یون در سلول یا انتخاب نامناسب انرژی و شرایط انتقال رخ دهد.

- افزایش سیگنال های ناخواسته: واکنش های جانبی گاز با یون های زمینه یا باقی مانده های ماتریس می توانند محصولات یونی اضافی ایجاد کنند. این حالت باید با بررسی طیف جرمی، بلانک و استاندارد کنترل شود.

- وابستگی غیرعادی پاسخ به دبی گاز: تغییر بیش از حد پاسخ در برابر تغییر کوچک دبی می تواند نشانه تنظیم ناپایدار، گرفتگی مسیر گاز، عملکرد نامناسب کنترل کننده جریان یا حساسیت زیاد روش به شرایط سلول باشد.

- افت تکرارپذیری بین بچ های نمونه: تغییر در ترکیب ماتریس، بارگذاری سلول، آلودگی داخلی یا تغییر وضعیت مسیر گاز می تواند موجب تغییر بازده واکنش در طول زمان شود.

تفاوت خرابی سخت افزاری سلول با خطای تنظیمات نرم افزاری

یکی از خطاهای رایج در تعمیر دستگاه های ICP-MS/MS این است که هر کاهش حساسیت یا حذف ناموفق تداخل به خرابی Collision Cell یا Reaction Cell نسبت داده می شود. در عمل، قبل از باز کردن محفظه سلول باید مشخص شود که مشکل از تنظیمات روش، سیستم گاز، اپتیک یونی، شرایط خلأ یا اجزای الکتریکی ناشی شده است.

مقایسه نشانه ها و مسیرهای تشخیص اولیه

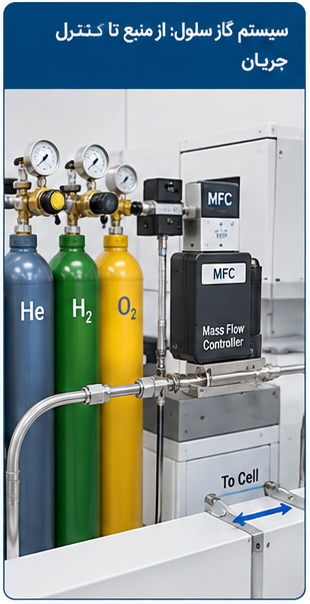

بررسی سیستم گاز سلول

مسیر گاز باید از منبع گاز با خلوص مناسب تا ورودی سلول بررسی شود. رگولاتور، لوله ها، فیلترها، اتصالات، شیرهای کنترلی و Mass Flow Controller می توانند در پایداری جریان موثر باشند. آلودگی مسیر گاز یا استفاده از گاز با خلوص نامناسب ممکن است باعث افزایش پس زمینه یا ایجاد رفتار واکنشی پیش بینی نشده شود.

در دستگاه هایی که جریان گاز از طریق کنترل کننده جرمی تنظیم می شود، باید مقدار تنظیم شده با مقدار خوانده شده از سامانه تشخیصی مقایسه شود. اگر دستگاه امکان نمایش جریان واقعی را فراهم می کند، اختلاف بین مقدار فرمان و مقدار اندازه گیری شده می تواند سرنخ مهمی باشد؛ با این حال، روش آزمون و حدود پذیرش باید از مستندات فنی همان مدل استخراج شوند.

- بررسی فشار منبع گاز: افت فشار ورودی می تواند کنترل پایدار جریان را مختل کند، حتی اگر مقدار تنظیم شده در نرم افزار تغییر نکرده باشد.

- بررسی نشتی اتصالات: نشتی می تواند باعث کاهش جریان موثر یا ورود آلودگی به مسیر گاز شود. آزمون نشتی باید با روش سازگار با نوع گاز و دستورالعمل ایمنی آزمایشگاه انجام شود.

- بررسی گرفتگی فیلتر یا لوله: ذرات، آلودگی یا آثار مواد فرایندی ممکن است باعث محدودیت جریان و پاسخ کند سیستم شوند.

- بررسی عملکرد Mass Flow Controller: مقایسه فرمان کنترلی با پاسخ واقعی و بررسی پایداری جریان، به تفکیک مشکل کنترل کننده از اختلالات دیگر کمک می کند.

- بررسی خلوص گاز: ناخالصی های موجود در گاز واکنش یا برخورد ممکن است پس زمینه را افزایش دهند یا مسیر واکنش را تغییر دهند؛ به همین دلیل، کیفیت گاز باید مطابق نیاز روش انتخاب شود.

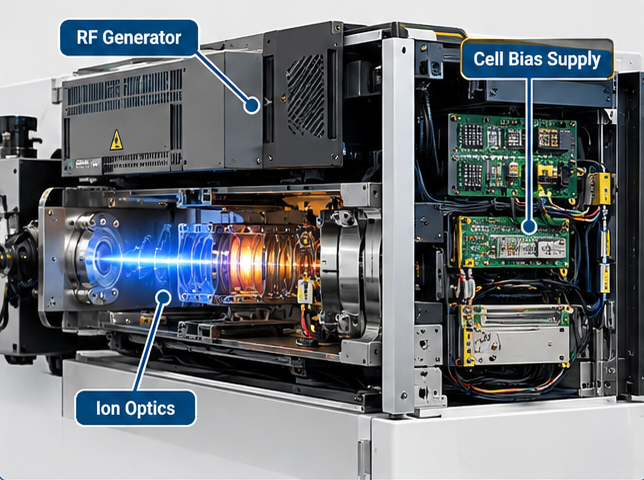

نقش RF، بایاس سلول و اپتیک یونی در عملکرد سلول

در برخی طراحی ها، میدان RF برای پایدارسازی و هدایت یون ها در سلول استفاده می شود. ولتاژهای DC و اختلاف پتانسیل های میان اپتیک های ورودی، سلول و خروجی نیز بر انرژی و انتقال یون تاثیر دارند. هر گونه تغییر در این شرایط می تواند رفتار یون های هدف و تداخل را همزمان تغییر دهد.

خرابی مدار RF ممکن است با کاهش بازده انتقال، ناپایداری پاسخ یا بروز خطای تشخیصی همراه شود. با این حال، وجود افت سیگنال به تنهایی برای تشخیص خرابی مولد RF کافی نیست. بررسی مدار باید از طریق آزمون های داخلی دستگاه و روش های مجاز سرویس انجام شود. اندازه گیری مستقیم در نقاط ولتاژ بالا یا باز کردن مدار بدون دستورالعمل سازنده می تواند خطرناک باشد و احتمال آسیب به قطعات حساس را افزایش دهد.

در ارزیابی اپتیک یونی نیز باید به الگوی افت سیگنال توجه کرد. افت همزمان در چند جرم ممکن است به مشکل عمومی انتقال یون مربوط باشد؛ در مقابل، افت محدود به یک بازه جرمی می تواند به تنظیمات جرم، کالیبراسیون یا رفتار خاص روش وابسته باشد. مقایسه پاسخ چند عنصر با جرم های متفاوت، به شرط استفاده از استاندارد مناسب و روش تایید شده، به محدود کردن دامنه عیب کمک می کند.

تاثیر اختلال سلول بر نتایج آنالیز عناصر

عملکرد نامناسب Collision Cell و Reaction Cell فقط یک خطای سخت افزاری نیست؛ بلکه می تواند مستقیما صحت نتایج کمی را تحت تاثیر قرار دهد. باقی ماندن تداخل طیفی ممکن است باعث افزایش غلظت ظاهری عنصر شود، در حالی که افت انتقال یا تبدیل نامناسب آنالیت می تواند به کم برآورد شدن غلظت منجر شود.

برای مثال، در اندازه گیری آرسنیک در نمونه های دارای کلرید، یون \(^{40}Ar^{35}Cl^+\) می تواند در جرم 75 با یون \(^{75}As^+\) تداخل کند. در روش های واکنشی، انتخاب گاز و شرایط مناسب می تواند به مدیریت این تداخل کمک کند؛ اما اگر جریان گاز ناپایدار باشد یا پارامترهای واکنش از روش تایید شده فاصله بگیرند، ممکن است سیگنال تداخل به طور کامل حذف نشود.

در اندازه گیری سلنیوم نیز تداخل های پلی اتمی می توانند بسته به ایزوتوپ انتخابی و ترکیب ماتریس، بر دقت تاثیر بگذارند. در این شرایط، عملکرد صحیح سلول باید با محلول های کنترل مناسب و بررسی نسبت سیگنال به زمینه ارزیابی شود، نه صرفا با مشاهده افزایش یا کاهش شدت سیگنال.

برای ارزیابی کیفیت پاسخ، یکی از شاخص های مهم نسبت سیگنال به نویز است:

در این رابطه، \(I_{\mathrm{analyte}}\) شدت سیگنال آنالیت و \(\sigma_{\mathrm{background}}\) انحراف معیار سیگنال زمینه در شرایط اندازه گیری تعریف شده است. افزایش سیگنال آنالیت همیشه به معنای بهبود عملکرد نیست؛ اگر زمینه نیز افزایش یابد یا تداخل طیفی باقی بماند، کیفیت نتیجه می تواند کاهش پیدا کند.

همچنین حد تشخیص روش معمولا به پراکندگی سیگنال بلانک و حساسیت کالیبراسیون وابسته است. در یک روش متداول برآورد حد تشخیص:

که در آن \(\sigma_{\mathrm{blank}}\) انحراف معیار پاسخ بلانک و \(m\) شیب منحنی کالیبراسیون است. این رابطه یک برآورد متداول است و معیار نهایی باید با روش اعتبارسنجی و الزامات آزمایشگاه هماهنگ باشد. اختلال سلول می تواند از طریق افزایش پراکندگی بلانک، کاهش حساسیت یا ایجاد پاسخ کاذب، حد تشخیص واقعی را بدتر کند.

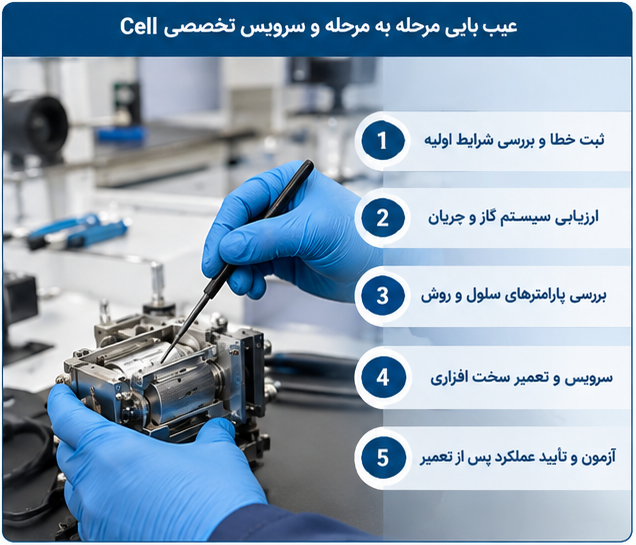

روش مرحله ای تعمیر ICP-MS/MS

فرآیند تعمیر باید از آزمون های کم خطر و غیرتهاجمی آغاز شود و فقط در صورت وجود شواهد کافی به باز کردن مسیر گاز یا سلول برسد. ثبت وضعیت اولیه دستگاه، روش تحلیلی فعال، گاز مورد استفاده، پارامترهای سلول، وضعیت خلأ و نتایج استانداردها برای مقایسه پس از سرویس ضروری است.

مرحله اول: ثبت خطا و بازتولید شرایط

ابتدا باید کدهای خطا، پیام های نرم افزار، روند حساسیت، مقدار زمینه، نتایج استاندارد کنترل و شرایط روش ثبت شوند. اگر خطا فقط در یک روش خاص رخ می دهد، لازم است بررسی شود که آیا روش دیگری با همان گاز و شرایط سلول نیز تحت تاثیر قرار می گیرد یا خیر. این کار به تفکیک خطای سخت افزاری از تنظیمات روش کمک می کند.

مرحله دوم: بررسی عملکرد عمومی دستگاه

پیش از تمرکز بر سلول، وضعیت پلاسما، Cone، خلأ، اپتیک یونی و آشکارساز بررسی می شود. اگر استاندارد چندعنصری در حالت های مختلف کاهش سیگنال عمومی نشان دهد، باید احتمال اختلال در بخش های بالادستی و پایین دستی سلول نیز در نظر گرفته شود.

مرحله سوم: ارزیابی گاز و کنترل جریان

فشار منبع، اتصالات، فیلترها و عملکرد کنترل کننده جریان بررسی می شوند. هر آزمون باید با گاز مناسب و روش ایمن انجام شود. اگر جریان گاز ناپایدار باشد، تغییر پارامترهای نرم افزاری سلول برای جبران مشکل توصیه نمی شود؛ زیرا ممکن است علائم اصلی را پنهان کند و شرایط روش را از وضعیت اعتبارسنجی شده خارج سازد.

مرحله چهارم: بررسی پارامترهای سلول و روش

پس از اطمینان از پایداری گاز و وضعیت عمومی دستگاه، تنظیمات Collision یا Reaction Mode، انرژی سلول، پارامترهای انتقال و تنظیم جرم در Q1 و Q2 بررسی می شوند. هر تغییر باید کنترل شده باشد و اثر آن بر سیگنال آنالیت، زمینه و استاندارد تداخل به صورت جداگانه ثبت شود.

مرحله پنجم: بررسی سخت افزاری و سرویس تخصصی

اگر آزمون های قبلی مشکل را برطرف نکنند و شواهد به بخش سلول اشاره داشته باشند، بررسی تخصصی مدار RF، منابع بایاس، اتصالات الکتریکی، اجزای کنترل گاز و بخش های داخلی مرتبط ضرورت پیدا می کند. باز کردن سلول، تمیزکاری داخلی یا تعویض قطعه باید بر اساس طراحی دستگاه و دستورالعمل سرویس همان مدل انجام شود؛ زیرا ساختار داخلی و روش مونتاژ بین سازندگان و نسل های مختلف متفاوت است.

معیارهای کنترل کیفیت پس از تعمیر

پس از تعمیر، روشن شدن دستگاه یا حذف پیام خطا برای تایید کیفیت سرویس کافی نیست. عملکرد سلول باید در شرایط عملیاتی و با روش های کنترل مناسب ارزیابی شود. آزمون ها باید نشان دهند که انتقال یون، حذف تداخل، تکرارپذیری و پاسخ کمی در محدوده قابل قبول روش قرار دارند.

آزمون های پیشنهادی برای تایید عملکرد پس از تعمیر

در آزمون تکرارپذیری، انحراف معیار نسبی با رابطه زیر محاسبه می شود:

که در آن \(s\) انحراف معیار نتایج تکراری و \(\bar{x}\) میانگین آن ها است. حد پذیرش RSD به غلظت آنالیت، ماتریس نمونه، روش اندازه گیری و الزامات کنترل کیفیت آزمایشگاه بستگی دارد؛ بنابراین نباید یک مقدار ثابت را برای تمام دستگاه ها و کاربردها معیار عمومی قرار داد.

چه زمانی تعویض قطعه ضروری است؟

تعویض قطعه زمانی توجیه دارد که آزمون های تشخیصی، خرابی یا عملکرد خارج از محدوده یک جزء را تایید کنند. تعویض زودهنگام سلول، کنترل کننده جریان یا مولد RF بدون تفکیک علت می تواند هزینه سرویس را افزایش دهد و حتی مشکل اصلی را برطرف نکند.

- خرابی تایید شده مدار RF: اگر آزمون های داخلی یا اندازه گیری های مجاز سرویس، عملکرد نامناسب مدار را تایید کنند، تعمیر یا تعویض مجموعه مربوطه باید طبق دستورالعمل سازنده انجام شود.

- اختلال پایدار کنترل جریان گاز: اگر منبع گاز، رگولاتور، اتصالات و مسیر انتقال سالم باشند اما کنترل کننده جریان نتواند پاسخ مورد انتظار را ارائه دهد، سرویس تخصصی یا تعویض آن قابل بررسی است.

- آلودگی یا آسیب داخلی سلول: وجود آلودگی پایدار یا آسیب فیزیکی باید با روش سازگار با طراحی دستگاه ارزیابی شود. هر نوع تمیزکاری یا باز کردن مجموعه برای همه مدل ها مجاز نیست.

- خرابی بخش های انتقال یون: اگر افت سیگنال به اپتیک یونی یا اجزای قبل و بعد از سلول مربوط باشد، تعمیر باید روی همان بخش متمرکز شود؛ تعویض سلول در این شرایط راه حل مناسبی نیست.

- تکرار خطای سخت افزاری پس از سرویس: اگر خطا پس از بررسی گاز، تنظیمات روش، خلأ و انتقال یون همچنان تکرار شود، لازم است مدارهای کنترل، اتصالات و اجزای مرتبط با سلول به صورت تخصصی بررسی شوند.

نگهداری پیشگیرانه Collision Cell و Reaction Cell

نگهداری پیشگیرانه با هدف جلوگیری از نوسان عملکرد، کاهش زمان توقف دستگاه و حفظ قابلیت اطمینان نتایج انجام می شود. برنامه نگهداری باید با تعداد نمونه ها، نوع ماتریس، ساعات کاری و توصیه های سازنده متناسب باشد.

- استفاده از گاز با خلوص مناسب: خلوص گاز باید با نیاز روش هماهنگ باشد. گاز نامناسب می تواند زمینه را افزایش دهد یا رفتار واکنش را تغییر دهد.

- کنترل دوره ای فشار و جریان: روند تغییرات فشار و جریان ثبت شود تا افت تدریجی عملکرد پیش از ایجاد خطای جدی شناسایی شود.

- ثبت داده های عملکرد استاندارد: حساسیت، زمینه، نسبت سیگنال به نویز و تکرارپذیری در فواصل مشخص بررسی شوند تا تغییرات غیرعادی قابل تشخیص باشند.

- پایش آلودگی ناشی از ماتریس: نمونه های دارای نمک، مواد آلی یا غلظت بالای عناصر می توانند بار آلودگی سیستم را افزایش دهند. آماده سازی مناسب نمونه و اجرای برنامه شست وشوی تایید شده به کاهش اثر این عوامل کمک می کند.

- مستندسازی تغییرات روش: هر تغییر در نوع گاز، دبی، انرژی سلول یا تنظیمات جرم باید ثبت و از نظر تاثیر بر کیفیت داده ارزیابی شود. تغییرات کنترل نشده می توانند مقایسه نتایج بین روزهای مختلف را دشوار کنند.

- رعایت دستورالعمل سرویس مدل: روش های باز کردن سلول، تمیزکاری، کالیبراسیون و تعویض قطعه باید بر اساس مستندات همان دستگاه انجام شوند و نباید از یک مدل به مدل دیگر تعمیم داده شوند.

چرا عیب یابی ICP-QQQ به تخصص مدل محور نیاز دارد؟

اگرچه اصول فیزیکی برخورد یون ها و واکنش های شیمیایی در بسیاری از دستگاه های ICP-MS/MS مشترک است، اما ساختار الکترودها، نوع سلول، روش ورود گاز، معماری RF، کنترل کننده های جریان، الگوریتم های نرم افزاری و آزمون های تشخیصی بین مدل ها تفاوت دارد. به همین دلیل، روش تعمیر باید به مدل و نسل دستگاه وابسته باشد.

در دستگاه های دارای سه کوادروپل، انتخاب جرم در Q1 نقش مهمی در محدود کردن یون های ورودی به سلول دارد. در نتیجه، خطای تنظیم یا عملکرد Q1 می تواند به شکل اختلال در حذف تداخل دیده شود، حتی اگر سلول از نظر سخت افزاری سالم باشد. به همین ترتیب، عملکرد نامناسب Q2 ممکن است باعث عبور نامطلوب یون ها یا کاهش سیگنال یون محصول شود. تشخیص صحیح مستلزم بررسی هماهنگ این اجزا است.

در خدمات تخصصی تعمیر ICP-MS/MS، نتیجه مطلوب فقط بازگشت سیگنال نیست؛ دستگاه باید بتواند در شرایط کنترل شده، تداخل را به شکل قابل تکرار مدیریت کند، حساسیت مناسب ارائه دهد و معیارهای اعتبارسنجی روش را برآورده سازد. از این رو، ثبت وضعیت پیش از تعمیر، تشخیص علت ریشه ای، اجرای سرویس متناسب با طراحی دستگاه و تایید عملکرد با استاندارد و نمونه کنترل، اجزای اصلی یک فرآیند تعمیر قابل اتکا هستند.
