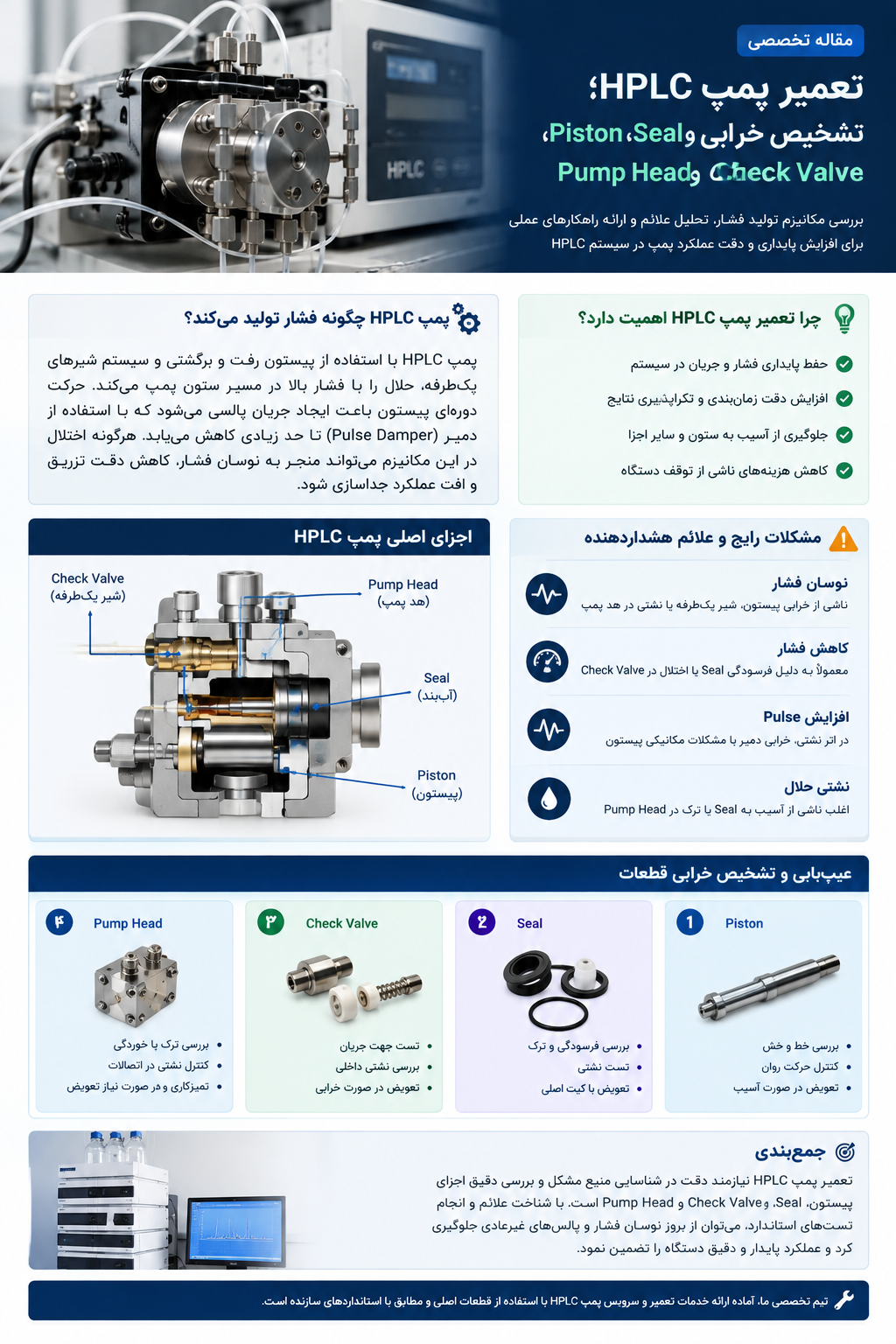

تعمیر پمپ HPLC؛ تشخیص خرابی Piston، Seal، Check Valve و Pump Head

پمپ در دستگاه HPLC وظیفه دارد فاز متحرک را با دبی کنترل شده و فشار کافی از مسیر کروماتوگرافی عبور دهد. هر اختلال در حرکت پیستون، آب بندی محفظه پمپ، عملکرد شیرهای یک طرفه یا سلامت Pump Head می تواند باعث ناپایداری فشار، تغییر دبی واقعی، افزایش زمان بازداری، پهن شدن پیک ها و کاهش تکرارپذیری نتایج شود. تعمیر پمپ HPLC زمانی اصولی است که علت ایجاد اختلال در مکانیزم تولید فشار مشخص شود؛ زیرا مشاهده نوسان فشار به تنهایی ثابت نمی کند که پیستون یا آب بند خراب شده است. ورود هوا به مسیر حلال، آلودگی Check Valve، گرفتگی فیلتر ورودی، نشتی اتصالات و خطای حسگر فشار نیز می توانند علائمی مشابه ایجاد کنند.

در پمپ های رفت و برگشتی HPLC، فشار با جابه جایی حجم مشخصی از فاز متحرک و ایجاد مقاومت هیدرولیکی در مسیر جریان شکل می گیرد. پمپ باید در هر چرخه مکش و تخلیه، حجم معینی از حلال را جابه جا کند و با وجود تغییر مقاومت ستون، دبی تنظیم شده را تا حد امکان ثابت نگه دارد. به همین دلیل، بررسی فشار باید همراه با ارزیابی دبی، نشتی، شکل موج فشار، وضعیت حلال و رفتار سیستم در شرایط عملیاتی مختلف انجام شود. انتخاب قطعه برای تعویض، بدون این بررسی ها ممکن است هزینه تعمیر را افزایش دهد، در حالی که علت اصلی همچنان باقی مانده است.

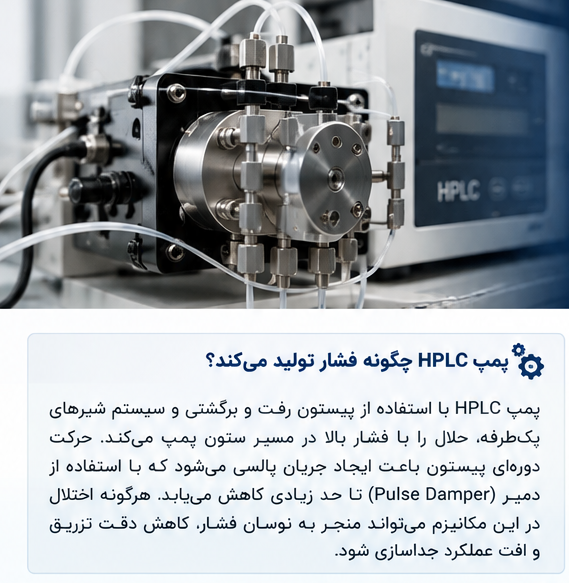

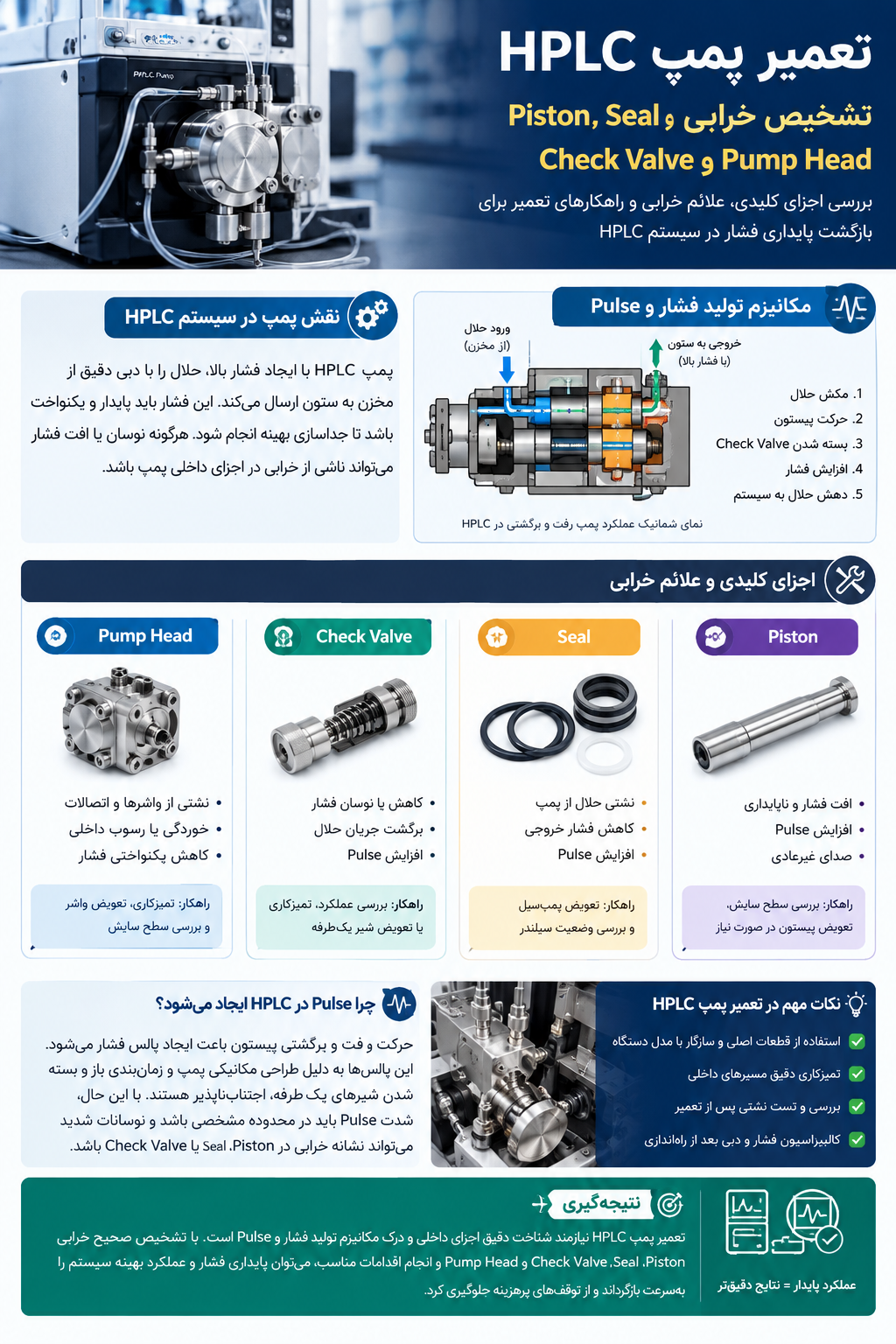

مکانیزم تولید فشار در پمپ HPLC چگونه عمل می کند؟

در پمپ های رایج رفت و برگشتی، موتور و سازوکار انتقال حرکت، پیستون را درون محفظه به جلو و عقب حرکت می دهند. هنگام عقب رفتن پیستون، حجم محفظه افزایش پیدا می کند و حلال از مسیر ورودی وارد پمپ می شود. در این مرحله، Check Valve ورودی باید اجازه ورود حلال را بدهد و از بازگشت آن جلوگیری کند. با حرکت رو به جلوی پیستون، حجم محفظه کاهش می یابد، فشار داخلی بالا می رود، شیر ورودی بسته می شود و شیر خروجی اجازه عبور حلال به سمت سیستم را می دهد.

این چرخه در طول زمان بارها تکرار می شود. هر پیستون در یک کورس مشخص، حجم محدودی از حلال را جابه جا می کند؛ بنابراین جریان خروجی یک پمپ تک پیستونی ذاتا می تواند ضربانی باشد. در بسیاری از پمپ های HPLC از دو پیستون با زمان بندی متفاوت، طراحی های چندپیستونی یا سامانه های جبران ضربان استفاده می شود تا تغییرات لحظه ای دبی کاهش یابد. با این حال، هیچ طراحی ای نمی تواند خطاهای ناشی از ورود هوا، نشتی داخلی، خرابی شیرها یا فرسودگی قطعات را به طور کامل جبران کند.

رابطه دبی، جابه جایی پیستون و فشار

برای درک عملکرد پمپ، دبی حجمی ایده آل را می توان به صورت زیر بیان کرد:

در این رابطه، \(Q_{\mathrm{ideal}}\) دبی حجمی ایده آل، \(A_p\) سطح مقطع پیستون و \(v_p\) سرعت خطی پیستون است. اگر حرکت پیستون در طول زمان یکنواخت نباشد یا بخشی از حجم جابه جا شده به علت نشتی داخلی، تراکم پذیری هوا یا برگشت حلال از شیرها از دست برود، دبی واقعی با مقدار مورد انتظار تفاوت خواهد داشت.

حجم جابه جایی در یک کورس را نیز می توان از رابطه زیر به دست آورد:

در این رابطه، \(V_s\) حجم جابه جایی هر کورس و \(L\) طول کورس پیستون است. این رابطه نشان می دهد که تغییر در حرکت موثر پیستون یا کاهش حجم مفید محفظه می تواند بر مقدار حلال تحویلی اثر بگذارد؛ اما در پمپ واقعی، مقدار دبی خروجی علاوه بر هندسه، به عملکرد شیرهای یک طرفه، آب بندی و ویژگی های فاز متحرک نیز وابسته است.

فشار خروجی مستقیما توسط پیستون به صورت یک مقدار ثابت و مستقل تولید نمی شود؛ فشار زمانی شکل می گیرد که جریان حلال در برابر مقاومت مسیر قرار بگیرد. ستون، فیلترهای درون مسیر، لوله های اتصال و سایر اجزای هیدرولیکی در این مقاومت سهم دارند. در شرایط مشابه، افزایش دبی یا افزایش ویسکوزیته فاز متحرک معمولا فشار مورد نیاز را افزایش می دهد. از این رو، فشار بالا لزوما نشانه خرابی پمپ نیست و فشار پایین نیز همیشه به معنی ضعف موتور یا پیستون نخواهد بود.

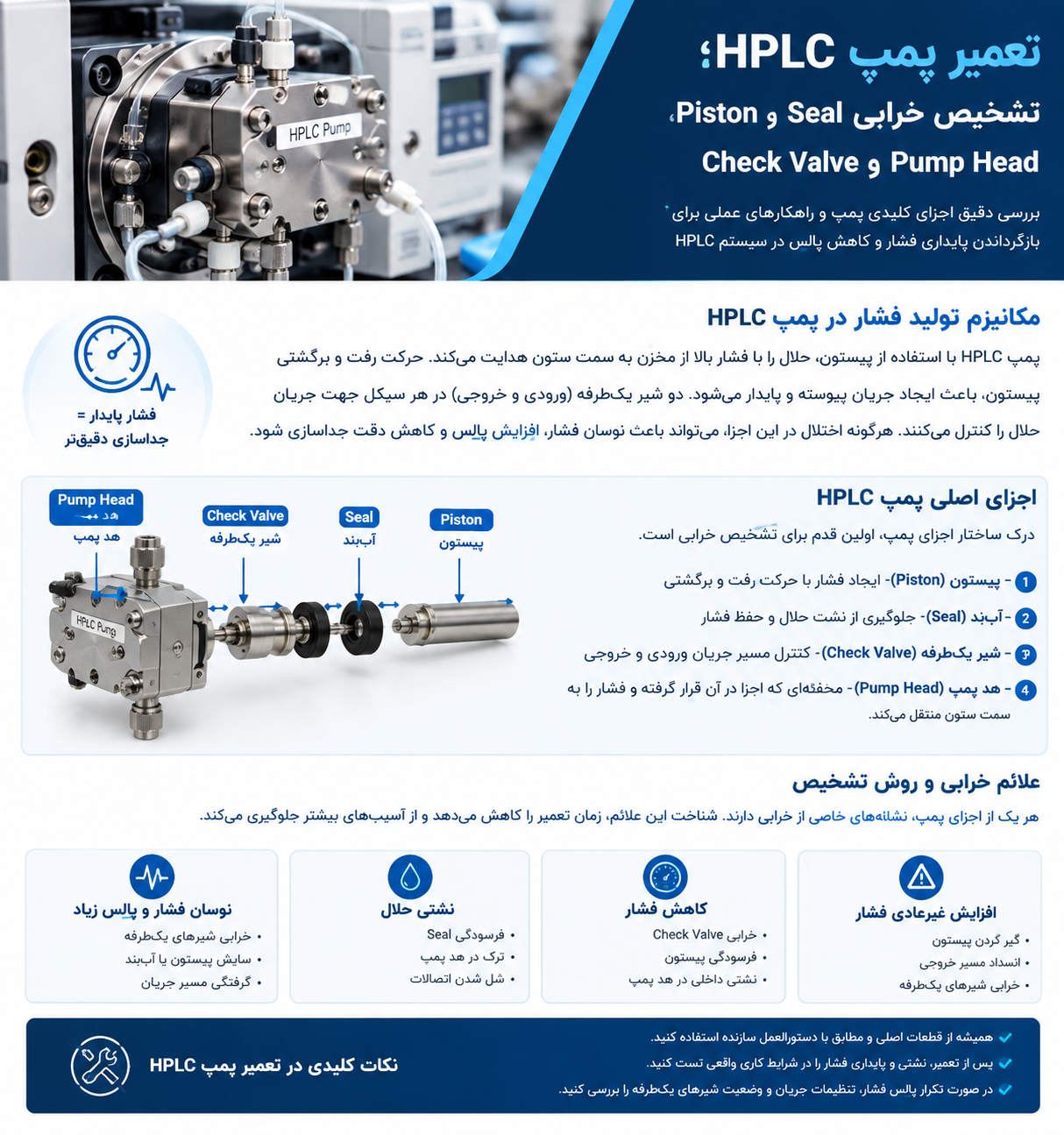

نشانه های خرابی پمپ HPLC و تفسیر الگوی فشار

برای تشخیص دقیق، فقط به عدد فشار روی نمایشگر توجه نکنید؛ شکل تغییرات فشار در طول زمان سرنخ مهم تری از نوع اختلال ارائه می دهد. فشار باید پس از رسیدن سیستم به شرایط پایدار، در محدوده ای متناسب با دبی، ستون، ترکیب فاز متحرک و دمای کار قرار گیرد. شکل موج فشار، رفتار فشار هنگام توقف و شروع مجدد جریان، میزان نشتی و توانایی پمپ در تحویل دبی تعیین شده، همگی در تشخیص نقش دارند.

این جدول برای تعیین مسیر عیب یابی است، نه صدور حکم قطعی درباره قطعه معیوب. برای مثال، نوسان فشار هم زمان با افت دبی می تواند به عملکرد نامناسب شیر یک طرفه یا نشتی داخلی اشاره کند؛ اما اگر دبی خروجی ثابت باشد و فقط نمایشگر فشار تغییرات غیرعادی نشان دهد، باید حسگر فشار و اتصالات الکتریکی آن نیز بررسی شوند.

تفاوت Pulse طبیعی با نوسان ناشی از خرابی

در پمپ رفت و برگشتی، تغییرات فشار ناشی از حرکت تناوبی پیستون ها تا حدی قابل انتظار است. شدت این تغییرات به طراحی پمپ، تعداد پیستون ها، اختلاف زمانی کورس ها، دبی تنظیم شده، ویسکوزیته حلال و عملکرد سامانه جبران ضربان بستگی دارد. بنابراین، یک دامنه نوسان مشخص را نمی توان بدون توجه به مدل دستگاه، شرایط آزمون و حدود تعیین شده توسط سازنده برای تمام پمپ های HPLC قابل قبول دانست.

Pulse غیرعادی زمانی مطرح می شود که شکل موج نسبت به وضعیت پایدار قبلی تغییر کند، دامنه نوسان افزایش یابد، افت فشار در فواصل نامنظم رخ دهد یا نوسان با کاهش دبی و افت کیفیت کروماتوگرام همراه باشد. برای ارزیابی بهتر، فشار را در شرایط یکسان ثبت کنید: دبی، ترکیب فاز متحرک، دما، ستون یا محدودکننده آزمون و زمان تثبیت باید تا حد امکان ثابت باشند. مقایسه داده های ثبت شده در شرایط متفاوت می تواند به تشخیص اشتباه منجر شود.

Piston؛ چه زمانی پیستون به تعمیر یا تعویض نیاز دارد؟

پیستون قطعه ای است که حرکت مکانیکی را به جابه جایی حجمی حلال تبدیل می کند. در بسیاری از پمپ های HPLC، پیستون از سرامیک مهندسی شده یا ماده ای با مقاومت شیمیایی و سطح پرداخت مناسب ساخته می شود. سلامت سطح پیستون اهمیت زیادی دارد؛ زیرا پیستون در تماس با آب بند حرکت می کند و هر خراش، لب پریدگی یا آلودگی ساینده می تواند به سایش سریع Seal منجر شود.

خرابی پیستون همیشه به شکستگی آشکار محدود نیست. ذرات ریز، رسوب خشک شده نمک ها، سایش موضعی یا آسیب سطحی در ناحیه تماس با آب بند می توانند به مرور نشتی ایجاد کنند. اگر سطح پیستون آسیب دیده باشد، نصب آب بند جدید ممکن است فقط برای مدت کوتاهی مشکل را برطرف کند؛ سپس آب بند تازه نیز در تماس با سطح معیوب دچار سایش خواهد شد.

نشانه های مهم خرابی پیستون

• وجود خراش یا آسیب سطحی: خطوط طولی، لب پریدگی یا خوردگی در سطح تماس می تواند آب بندی را مختل کند و باعث فرسودگی زودرس Seal شود.

• نشتی در ناحیه Pump Head: مشاهده قطره یا رطوبت در اطراف محفظه پیستون می تواند نشانه خرابی آب بند، آسیب سطح پیستون یا مونتاژ نامناسب باشد؛ محل نشتی باید دقیق مشخص شود.

• دبی کمتر از مقدار تنظیم شده: اگر موتور حرکت می کند اما حجم خروجی کمتر از انتظار است، باید نشتی داخلی، عملکرد Check Valve و حجم جابه جایی موثر بررسی شود.

• افزایش دفعات تعویض Seal: تکرار خرابی آب بند در فاصله کوتاه، بررسی سطح پیستون، هم راستایی مجموعه و آلودگی ساینده را ضروری می کند.

• صدای غیرعادی در حرکت: صدای اصطکاک یا حرکت ناپایدار می تواند به آلودگی، آسیب قطعه یا ایراد در مجموعه انتقال حرکت مربوط باشد و باید طبق روش سازنده بررسی شود.

در تعمیر، پیستون باید پس از ایمن سازی دستگاه و تخلیه فشار از محفظه جدا شود. سطح آن با روش مناسب و بدون استفاده از ابزار ساینده بررسی می شود. در صورت مشاهده آسیب خارج از حدود مجاز سازنده، تعویض پیستون معمولا مطمئن تر از تلاش برای پولیش غیراصولی است؛ زیرا تغییر قطر یا هندسه سطح ممکن است عملکرد آب بندی را مختل کند.

Pump Seal؛ آب بندی چگونه باعث افت فشار می شود؟

Pump Seal یا آب بند پیستون، از نشت حلال در اطراف پیستون جلوگیری می کند و به حفظ حجم موثر محفظه کمک می کند. آب بند باید در برابر تماس شیمیایی با فاز متحرک، فشار عملیاتی، حرکت رفت و برگشتی و شرایط دمایی دستگاه مقاومت داشته باشد. انتخاب Seal نامتناسب با حلال یا نصب نادرست آن می تواند باعث نشتی، افزایش اصطکاک، افت دبی و نوسان فشار شود.

وقتی آب بند فرسوده می شود، بخشی از حلال ممکن است به بیرون نشت کند یا در شرایط مشخص از مسیر آب بندی عبور کند. در این وضعیت، پمپ برای حفظ دبی خروجی به حرکت پیستون ادامه می دهد، اما تمام حجم جابه جا شده به مسیر کروماتوگرافی منتقل نمی شود. شدت اثر به میزان فرسودگی، نوع طراحی پمپ، دبی و فشار کاری وابسته است.

نشانه های خرابی Seal و روش تشخیص

• نشتی مرئی: تجمع حلال در اطراف Pump Head یا مسیر تخلیه نشتی، علامت مهمی است؛ با این حال، محل رطوبت باید از نظر نشتی اتصالات و مسیرهای مجاور نیز بررسی شود.

• افت دبی در فشار کاری: اگر دبی اندازه گیری شده با دبی تنظیم شده تطابق نداشته باشد، باید Seal در کنار Check Valve و وضعیت مکش بررسی شود.

• تکرار نوسان فشار پس از هواگیری: اگر هواگیری اصولی مشکل را برطرف نکند و نشانه های نشتی وجود داشته باشد، آب بندی باید دقیق تر بررسی شود.

• سایش یا تغییر شکل آب بند: ترک، تغییر شکل، تورم، سخت شدن یا آسیب لبه های آب بند می تواند با انتخاب نامناسب جنس یا شرایط کار مرتبط باشد.

• نیاز مکرر به تعویض آب بند: خرابی تکرارشونده ممکن است ناشی از پیستون آسیب دیده، نصب نادرست، آلودگی ذرات یا ناسازگاری شیمیایی باشد.

در تعویض Seal، تمیزی محیط کار، استفاده از قطعه سازگار با مدل پمپ، رعایت جهت نصب و جلوگیری از آسیب دیدن لبه آب بند ضروری است. روانکاری فقط در صورتی انجام می شود که سازنده آن را مجاز دانسته باشد و ماده مورد استفاده با فاز متحرک و جنس آب بند سازگار باشد. گریس یا روانکار نامناسب می تواند آلودگی کروماتوگرافی ایجاد کند یا به قطعه آسیب برساند.

Check Valve؛ اختلال در مکش و تخلیه چگونه Pulse ایجاد می کند؟

Check Valve یا شیر یک طرفه، جریان حلال را در جهت صحیح هدایت می کند. در پمپ های رفت و برگشتی، شیر ورودی هنگام افزایش حجم محفظه اجازه ورود حلال را می دهد و در کورس تخلیه باید از برگشت حلال جلوگیری کند. شیر خروجی نیز هنگام افزایش فشار محفظه باز می شود تا حلال به مسیر خروجی منتقل شود. هرگونه تأخیر در باز و بسته شدن، نشتی داخلی یا محدودیت جریان در این شیرها می تواند حجم موثر هر کورس را تغییر دهد.

آلودگی ذرات، رسوب نمک، باقی مانده نمونه، آسیب به سطح نشیمنگاه یا فرسودگی اجزای داخلی از علت های احتمالی اختلال Check Valve هستند. برخی شیرها از ساختار توپی و نشیمنگاه استفاده می کنند و برخی طراحی های دیگری دارند؛ بنابراین روش باز کردن، تمیزکاری و آزمون باید مطابق ساختار همان مدل انجام شود. باز کردن غیراصولی شیرهای دقیق ممکن است به نشیمنگاه یا قطعات داخلی آسیب بزند و مشکل را تشدید کند.

علائم خرابی Check Valve

• نوسان فشار دوره ای یا نامنظم: اگر شیر در هر چرخه به درستی آب بندی نشود، بخشی از حلال به عقب برمی گردد و دبی خروجی یکنواخت نخواهد بود.

• افت فشار هنگام افزایش دبی: شیر محدودشده یا آلوده ممکن است در دبی بالاتر نتواند جریان مورد نیاز را عبور دهد.

• تأخیر در افزایش فشار پس از شروع پمپاژ: بازگشت حلال یا ورود ناقص فاز متحرک می تواند رسیدن سیستم به فشار پایدار را طولانی کند.

• افت دبی بدون نشتی خارجی: این وضعیت ممکن است به نشتی داخلی Check Valve، ورود هوا یا خرابی آب بند مرتبط باشد.

• بازگشت اختلال پس از تعویض Seal: اگر علت اصلی، عملکرد نامناسب شیر یک طرفه باشد، تعویض آب بند به تنهایی مشکل را رفع نمی کند.

برای بررسی، ابتدا باید از پر بودن مسیر مکش، هواگیری صحیح و تمیز بودن فاز متحرک اطمینان حاصل شود. سپس طبق روش سرویس سازنده، عملکرد شیر ورودی و خروجی بررسی می شود. در صورت مجاز بودن تمیزکاری، نوع حلال شست وشو باید با مواد سازنده شیر و آلودگی احتمالی سازگار باشد. استفاده از ابزار نوک تیز برای خراش دادن نشیمنگاه یا اعمال فشار نامناسب به قطعات داخلی توصیه نمی شود.

تفاوت خرابی شیر ورودی و خروجی

این تفاوت ها قطعی نیستند؛ طراحی پمپ و محل قرارگیری شیرها بر علائم اثر می گذارد. تشخیص باید بر اساس رفتار واقعی دستگاه و آزمون های توصیه شده انجام شود.

Pump Head؛ چه زمانی ایراد از محفظه پمپ است؟

Pump Head محفظه ای است که پیستون، Seal و بخش های مرتبط با مکش و تخلیه در آن قرار می گیرند. سلامت این بخش برای حفظ آب بندی، هدایت صحیح حلال و عملکرد مکانیکی پیستون ضروری است. آلودگی رسوبی، خوردگی شیمیایی، آسیب سطح نشیمنگاه، ترک یا تغییر شکل قطعه و مونتاژ نامناسب می توانند عملکرد پمپ را مختل کنند.

اگر نشتی پس از تعویض آب بند ادامه پیدا کند، نباید بلافاصله Seal دیگری نصب کرد. لازم است سطح تماس، محل نشستن آب بند، مسیرهای ورودی و خروجی و هرگونه آسیب قابل مشاهده بررسی شوند. ذرات سخت یا رسوب خشک شده در محفظه می توانند به پیستون و آب بند صدمه بزنند؛ از سوی دیگر، استفاده از ابزار نامناسب هنگام باز کردن مجموعه نیز ممکن است سطح آب بندی را خراش دهد.

مواردی که بررسی Pump Head را ضروری می کنند:

• نشتی تکرارشونده پس از تعویض Seal: احتمال آسیب سطح آب بندی، نصب نامناسب یا مشکل در اجزای مجاور وجود دارد.

• آسیب قابل مشاهده به محفظه: ترک، خوردگی، رزوه آسیب دیده یا تغییر شکل باید مطابق معیارهای تعمیر سازنده ارزیابی شود.

• نصب نامطمئن اتصالات: رزوه آسیب دیده یا اتصال نامناسب می تواند باعث نشتی خارجی یا اختلال در مسیر جریان شود.

• آلودگی ماندگار در مسیر داخلی: رسوب یا ذرات باقی مانده ممکن است عملکرد شیرها را مختل کنند و به شست وشوی سازگار یا سرویس تخصصی نیاز داشته باشند.

• عدم رفع عیب پس از سرویس قطعات مصرفی: اگر پیستون، Seal و Check Valve بررسی شده اند اما عملکرد عادی بازنگشته، ارزیابی دقیق تر Pump Head و سامانه محرک ضرورت دارد.

در زمان مونتاژ، ترتیب نصب، جهت قطعات، نوع آب بند و گشتاور اتصالات باید از دستورالعمل همان مدل پیروی کند. سفت کردن بیش از حد اتصالات می تواند به رزوه یا قطعات حساس آسیب بزند و سفت کردن ناکافی نیز نشتی ایجاد کند. مقدار گشتاور یا روش خاصی را نباید بدون مشخص بودن مدل پمپ به همه دستگاه ها تعمیم داد.

روش عیب یابی مرحله ای پمپ HPLC

عیب یابی باید از بررسی های ساده و کم خطر آغاز شود و تنها در صورت نیاز به باز کردن پمپ برسد. پیش از جدا کردن هر اتصال تحت فشار، دستگاه باید طبق دستورالعمل سازنده متوقف و فشار به شکل ایمن تخلیه شود. باز کردن مسیر پرفشار هنگام کار یا تلاش برای رفع نشتی با سفت کردن اتصال در وضعیت تحت فشار می تواند خطرناک باشد.

مرحله اول: ثبت شرایط و الگوی فشار

ابتدا دبی تنظیم شده، ترکیب فاز متحرک، دمای کار، نوع ستون و فشار پایدار ثبت شود. نمودار فشار در بازه زمانی کافی به تشخیص نوسان دوره ای، افت ناگهانی، افزایش تدریجی یا تغییرات نامنظم کمک می کند. اگر سابقه سرویس دستگاه موجود است، داده های فعلی باید با نتایج قبلی در شرایط مشابه مقایسه شوند.

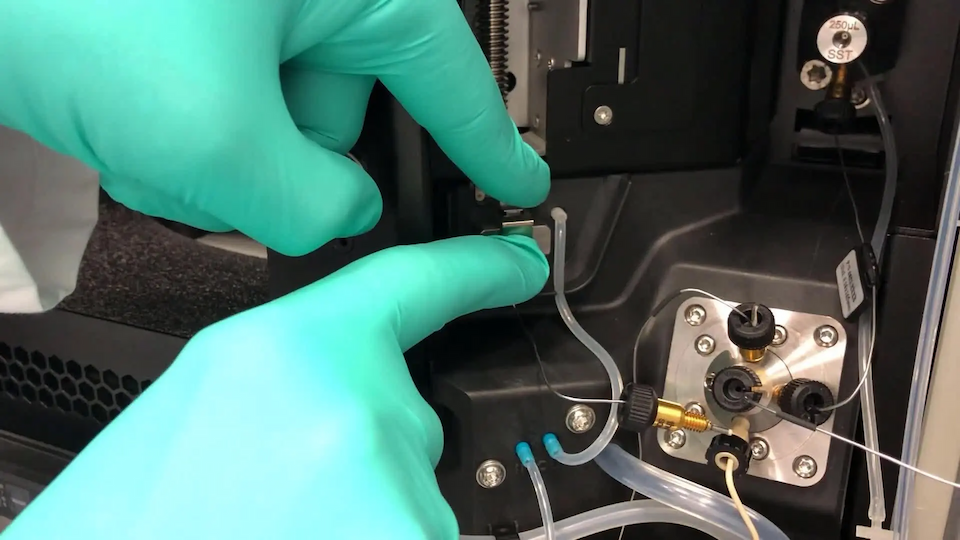

مرحله دوم: بررسی مخزن، حلال و مسیر مکش

سطح حلال، غوطه وری کامل لوله مکش، وضعیت فیلتر ورودی و وجود حباب در مسیر بررسی شود. حلال های دارای ذرات یا نمک رسوب کرده می توانند شیرها و فیلترها را آلوده کنند. ترکیب فاز متحرک باید با روش تحلیلی سازگار باشد و شرایط آماده سازی آن، به ویژه در روش های گرادیانی، کنترل شود. اگر احتمال ورود هوا وجود دارد، هواگیری طبق دستورالعمل سازنده انجام شود.

مرحله سوم: کنترل نشتی خارجی

اتصالات ورودی و خروجی، اطراف Pump Head و ناحیه آب بند پیستون بررسی شوند. رطوبت مشاهده شده باید با دستمال مناسب و بدون تماس با بخش های متحرک یا داغ ارزیابی شود. اگر نشتی در اطراف پیستون دیده شود، بررسی Seal و سطح پیستون در اولویت قرار می گیرد؛ اما محل دقیق نشتی باید مشخص شود تا نشتی اتصال با خرابی آب بند اشتباه گرفته نشود.

مرحله چهارم: ارزیابی دبی واقعی

فشار به تنهایی نشان نمی دهد که پمپ چه حجمی از حلال را تحویل می دهد. در صورت مجاز بودن روش آزمون برای دستگاه، دبی خروجی با روش حجمی یا وزنی معتبر بررسی می شود. در روش وزنی، جرم حلال جمع آوری شده در بازه زمانی معلوم اندازه گیری و با چگالی همان حلال به حجم تبدیل می شود. برای حلال های مخلوط، دما و ترکیب باید هنگام استفاده از چگالی در نظر گرفته شوند.

رابطه دبی حجمی در آزمون وزنی به صورت زیر است:

که در آن \(Q\) دبی حجمی، \(m\) جرم حلال جمع آوری شده، \(\rho\) چگالی حلال و \(t\) زمان جمع آوری است. اگر جرم بر حسب گرم، چگالی بر حسب گرم بر میلی لیتر و زمان بر حسب دقیقه باشد، دبی بر حسب میلی لیتر بر دقیقه به دست می آید. این آزمون باید با تجهیزات مناسب و طبق دستورالعمل سرویس انجام شود؛ در سیستم های پرفشار، نباید خروجی پمپ را به روش غیرمجاز باز یا تخلیه کرد.

مرحله پنجم: ارزیابی Check Valve، Seal و Piston

اگر حلال و مسیر مکش مناسب باشند و نشتی خارجی مشخصی وجود نداشته باشد، بررسی قطعات داخلی بر اساس علائم انجام می شود. افت دبی همراه با نشتی در ناحیه پیستون، احتمال مشکل آب بندی را افزایش می دهد. نوسان نامنظم بدون نشتی آشکار می تواند بررسی Check Valve و ورود هوا را ضروری کند. خرابی مکرر Seal نیز دلیل مناسبی برای بررسی سطح پیستون و شرایط نصب است.

مرحله ششم: بررسی حسگر فشار و سامانه محرک

اگر نمایشگر فشار نوسان نشان می دهد اما آزمون دبی، نشتی و رفتار جریان با آن همخوانی ندارد، حسگر فشار، اتصالات الکتریکی، کالیبراسیون و نرم افزار کنترل باید بررسی شوند. همچنین حرکت نامنظم موتور، خطای محرک یا اختلال در کنترل سرعت می تواند تحویل دبی را تحت تأثیر قرار دهد. آزمون و تنظیم این بخش ها باید با تجهیزات تشخیصی و دستورالعمل مخصوص دستگاه انجام شود.

تعمیر پمپ HPLC و معیار انتخاب قطعه جایگزین

انتخاب قطعه جایگزین باید بر اساس مدل پمپ، شماره قطعه مورد تایید سازنده، سازگاری شیمیایی و شرایط کاری انجام شود. حتی اگر دو آب بند از نظر ابعاد ظاهری مشابه باشند، جنس، هندسه لبه، اصطکاک و مقاومت شیمیایی آن ها ممکن است متفاوت باشد. به همین ترتیب، Check Valve باید از نظر ساختار داخلی و ویژگی های عملکردی با پمپ سازگار باشد؛ نصب قطعه ای که صرفا از نظر ابعاد در جای خود قرار می گیرد، تضمین کننده عملکرد صحیح نیست.

پس از هر تعمیر باید علت اولیه خرابی نیز برطرف شود. اگر Seal به دلیل حلال نامناسب یا آلودگی ذرات فرسوده شده باشد، تعویض آن بدون اصلاح شرایط کار احتمال تکرار عیب را بالا می برد. اگر Check Valve به علت رسوب نمک عملکرد خود را از دست داده باشد، باید علاوه بر سرویس یا تعویض شیر، علت تشکیل رسوب و روش آماده سازی فاز متحرک بررسی شود.

آزمون های پس از تعمیر؛ چگونه عملکرد پمپ را تایید کنیم؟

تعمیر زمانی کامل است که پمپ در شرایط تعریف شده، دبی پایدار تحویل دهد، نشتی نداشته باشد و فشار رفتاری سازگار با شرایط آزمون نشان دهد. روشن شدن دستگاه یا مشاهده یک عدد فشار روی نمایشگر به تنهایی برای تایید تعمیر کافی نیست.

• آزمون نشتی: ناحیه Pump Head، محل آب بند، اتصالات و مسیر تخلیه نشتی بررسی شود. آزمون باید در محدوده فشار و طبق روش ایمن تعیین شده توسط سازنده انجام شود.

• آزمون پایداری فشار: فشار در دبی و ترکیب حلال مشخص ثبت شود. دامنه نوسان، شکل موج و تغییرات در طول زمان با معیارهای همان مدل یا سابقه معتبر دستگاه مقایسه شود.

• آزمون دبی خروجی: دبی واقعی در شرایط آزمون معتبر اندازه گیری و با مقدار تنظیم شده مقایسه شود. میزان انحراف باید با معیار پذیرش تعیین شده برای دستگاه و روش آزمون تطبیق داشته باشد.

• آزمون عملکرد در چند دبی: اگر دستورالعمل سازنده اجازه می دهد، رفتار پمپ در چند نقطه از محدوده کاری بررسی شود؛ عیبی که در دبی پایین دیده نمی شود ممکن است در دبی بالاتر آشکار شود.

• بررسی رفتار پس از توقف و شروع مجدد: توانایی پمپ در بازگشت به شرایط پایدار، همراه با بررسی نشتی و ورود هوا، ارزیابی شود.

• تایید عملکرد کروماتوگرافی: در صورت نیاز، یک روش آزمون مناسب اجرا شود تا تکرارپذیری زمان بازداری، مساحت پیک ها، شکل پیک و فشار سیستم ارزیابی شود.

محاسبه انحراف دبی در آزمون تعمیر

اگر دبی تنظیم شده \(Q_{\mathrm{set}}\) و دبی اندازه گیری شده \(Q_{\mathrm{meas}}\) باشد، درصد انحراف از رابطه زیر محاسبه می شود:

برای مثال، اگر دبی تنظیم شده \(1.00\ \mathrm{mL/min}\) و دبی اندازه گیری شده \(0.96\ \mathrm{mL/min}\) باشد، انحراف برابر با منفی ۴ درصد خواهد بود. این عدد نشان می دهد دبی اندازه گیری شده کمتر از مقدار تنظیم شده است؛ اما اینکه چنین انحرافی قابل قبول باشد یا خیر، باید بر اساس مشخصات سازنده، روش آزمون و الزامات آزمایشگاه تعیین شود. این مثال به معنی حد پذیرش عمومی برای تمام پمپ های HPLC نیست.

تاثیر خرابی پمپ بر نتیجه کروماتوگرافی

ناپایداری پمپ فقط مسئله ای مکانیکی نیست. تغییر دبی می تواند زمان رسیدن ترکیبات به آشکارساز را تغییر دهد و در روش های گرادیانی، تغییر در ترکیب واقعی فاز متحرک ورودی به ستون نیز بر جداسازی اثر بگذارد. اگر حجم تزریق و شرایط دیگر ثابت باشند، تغییر دبی ممکن است زمان بازداری و شکل پیک ها را تحت تاثیر قرار دهد. نوسان جریان، اختلاط نامناسب حلال یا ورود هوا نیز می تواند باعث افزایش پراکندگی داده ها و کاهش تکرارپذیری شود.

به همین دلیل، بعد از تعمیر پمپ باید از یک سو عملکرد هیدرولیکی و از سوی دیگر کیفیت داده کروماتوگرافی بررسی شود. فشار پایدار، به تنهایی تضمین نمی کند که دبی صحیح یا جداسازی قابل قبول است؛ همان طور که یک کروماتوگرام ظاهرا قابل قبول در یک تزریق، جایگزین آزمون عملکرد پمپ نیست.

خطاهایی که باعث بازگشت خرابی پمپ می شوند؛

• تعویض قطعه بدون یافتن علت ریشه ای: نصب Seal یا Check Valve جدید بدون بررسی آلودگی، حلال و مسیر مکش ممکن است فقط بهبود موقت ایجاد کند.

• نادیده گرفتن سطح پیستون: پیستون خراشیده می تواند آب بند تازه را نیز در مدت کوتاهی فرسوده کند.

• تمیزکاری با ابزار نامناسب: سیم، سوزن یا ابزار ساینده ممکن است نشیمنگاه شیر و سطح آب بندی را آسیب بزند.

• استفاده از حلال شست وشوی ناسازگار: حلال نامناسب می تواند به آب بندها یا سایر مواد پلیمری آسیب برساند و آلودگی تازه وارد مسیر کند.

• مونتاژ با ترتیب یا گشتاور نامناسب: نصب نادرست قطعات می تواند باعث نشتی، اصطکاک اضافی یا اختلال در حرکت پیستون شود.

• تایید تعمیر فقط با نمایشگر فشار: فشار باید همراه با دبی واقعی، نشتی و پایداری عملکرد ارزیابی شود.

• بی توجهی به شرایط فاز متحرک: رسوب نمک، ذرات، حباب هوا یا آماده سازی نامناسب حلال می تواند پس از تعمیر دوباره مشکل ایجاد کند.

پرسش های متداول درباره تعمیر پمپ HPLC

چرا فشار HPLC نوسان دارد، در حالی که نشتی مشاهده نمی شود؟

نبود نشتی خارجی خرابی پمپ را رد نمی کند. ورود هوا از مسیر مکش، نشتی داخلی Check Valve، عملکرد نامناسب آب بند یا مشکل در جبران ضربان می تواند باعث نوسان فشار شود. در صورت تطابق نداشتن قرائت فشار با دبی واقعی، حسگر فشار و سامانه کنترل نیز باید بررسی شوند.

آیا نوسان فشار همیشه به معنی خرابی Piston است؟

خیر. پیستون تنها یکی از اجزای موثر در تولید جریان است. نوسان فشار ممکن است از Check Valve، Pump Seal، ورود هوا، گرفتگی فیلتر یا تغییرات مقاومت مسیر ناشی شود. تصمیم به تعویض پیستون باید بر اساس بررسی سطح آن، شرایط آب بندی و آزمون های عملکردی باشد.

خرابی Check Valve چه تفاوتی با خرابی Pump Seal دارد؟

اختلال Check Valve معمولا به عبور یک طرفه حلال و جلوگیری از برگشت آن مربوط است؛ در حالی که خرابی Pump Seal مستقیما توانایی آب بندی اطراف پیستون را کاهش می دهد. هر دو می توانند موجب افت دبی یا نوسان فشار شوند، بنابراین نشانه ها باید همراه با محل نشتی، وضعیت مکش و آزمون دبی تفسیر شوند.

آیا می توان Check Valve را تمیز کرد یا باید آن را تعویض کرد؟

این تصمیم به نوع آلودگی، ساختار شیر و دستورالعمل سازنده بستگی دارد. اگر آلودگی قابل رفع باشد و سطوح عملکردی آسیب ندیده باشند، سرویس مجاز ممکن است مشکل را برطرف کند. در صورت خوردگی، آسیب نشیمنگاه، فرسودگی یا تداوم اختلال پس از تمیزکاری مجاز، تعویض قطعه مناسب تر است.

پس از تعویض Seal چرا نوسان فشار همچنان باقی می ماند؟

علت ممکن است خرابی Check Valve، آسیب سطح پیستون، ورود هوا، آلودگی مسیر یا مونتاژ نامناسب باشد. همچنین باید بررسی کرد که نشتی اولیه واقعا از آب بند بوده یا از اتصال دیگری ناشی شده است. تکرار تعویض Seal بدون بررسی علت ریشه ای، راهکار قابل اتکایی نیست.

برای تایید تعمیر پمپ HPLC چه آزمون هایی لازم است؟

حداقل باید نشتی، پایداری فشار و دبی واقعی در شرایط تعریف شده بررسی شوند. بسته به نوع دستگاه و کاربرد، آزمون در چند دبی، بررسی رفتار پس از شروع مجدد و اجرای روش کروماتوگرافی مناسب نیز ضرورت دارد. حدود پذیرش باید بر اساس مستندات همان دستگاه و نیاز روش تحلیلی تعیین شوند.

چه زمانی تعمیر پمپ باید به سرویس تخصصی سپرده شود؟

اگر نشتی داخلی ادامه داشته باشد، Pump Head آسیب دیده باشد، حرکت پیستون غیرعادی شود، خطای محرک یا حسگر فشار وجود داشته باشد یا پس از سرویس قطعات مصرفی، دبی و فشار به محدوده قابل قبول بازنگردند، بررسی تخصصی ضروری است. باز کردن بخش های پرفشار یا دستکاری اجزای دقیق بدون ابزار و دستورالعمل مناسب می تواند به دستگاه آسیب بزند.

جمع بندی عملی: تعمیر پمپ HPLC باید با تشخیص مکانیزم خرابی آغاز شود، نه با تعویض حدسی قطعه. بررسی جداگانه Piston، Pump Seal، Check Valve و Pump Head، همراه با کنترل مسیر حلال، اندازه گیری دبی و ثبت شکل موج فشار، احتمال تشخیص اشتباه را کاهش می دهد. معیار نهایی موفقیت تعمیر، بازگشت عملکرد پایدار و قابل تکرار در شرایط آزمون مشخص است.
