خطای نتایج ICP و نتایج اشتباه ICP-MS/OES از چالشهای روزمره هر آزمایشگاهی است. سؤال حیاتی اینجاست: «آیا این خطا ناشی از Matrix Effect در ICP است یا نشانه خرابی دستگاه ICP؟» تشخیص نادرست، میتواند منجر به هفتهها اتلاف وقت و هزینههای اضافی شود. این مقاله بر پایه استانداردهای معتبر بینالمللی (Eurachem) و دستورالعملهای فنی سازندگان تدوین شده و یک راهنمای گامبهگام با ۷ تست عملی ارائه میدهد که به شما کمک میکند در کمتر از ۲۴ ساعت، منشأ دقیق خطای نتایج را شناسایی کنید.
⚠️ نکته کلیدی در تشخیص خطا:
پیش از هر اقدام اصلاحی در روش آنالیز یا درخواست سرویس پرهزینه، ابتدا منشأ خطا را با تستهای سیستماتیک این مقاله تشخیص دهید. بر اساس گزارشهای فنی Agilent، تا ۴۰٪ مواردی که به عنوان "خرابی دستگاه" گزارش میشوند، در واقع ناشی از اثر ماتریکس یا خطاهای روششناختی هستند که با اصلاح روش قابل حلاند.

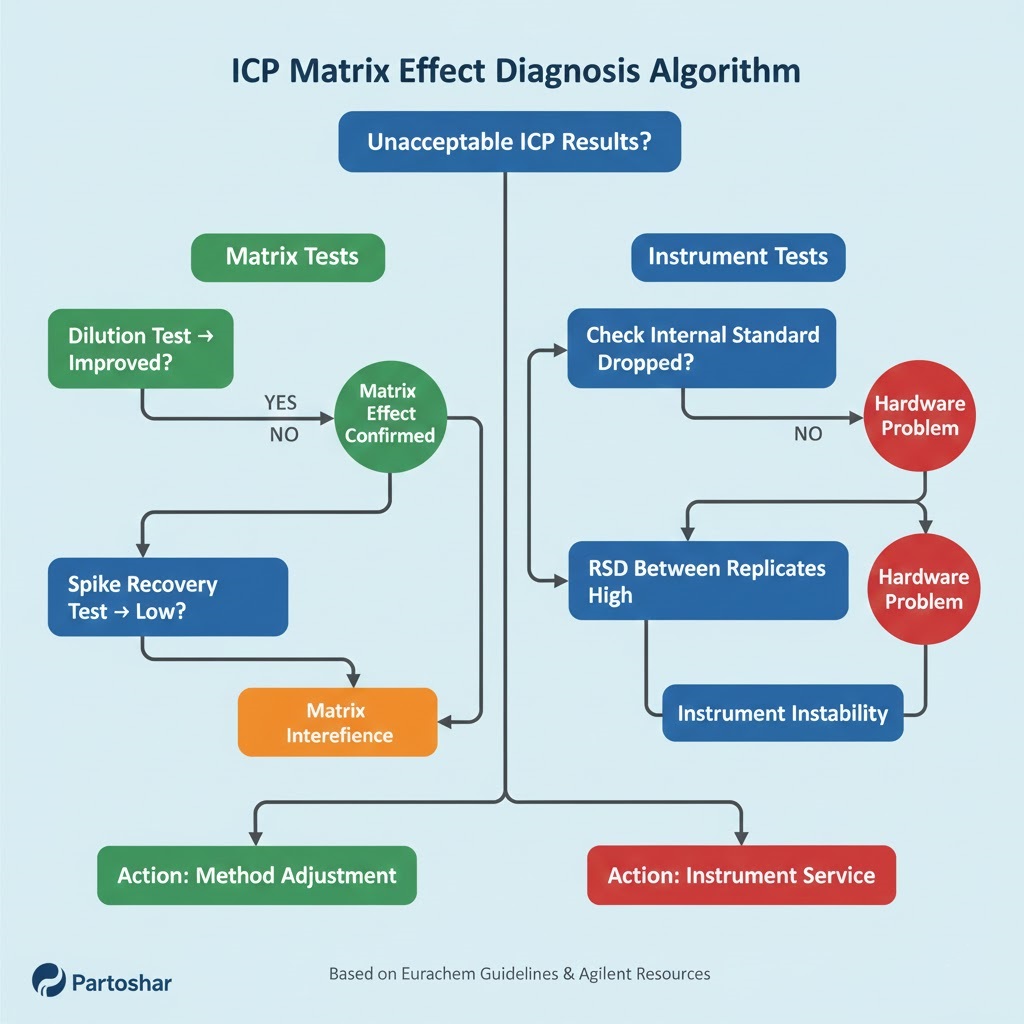

درخت تصمیمگیری سریع برای تفکیک Matrix Effect از خرابی سختافزار در ICP
بخش ۱: Matrix Effect در ICP چیست؟ مکانیسم و انواع
اثر ماتریکس در ICP-MS/OES به تغییر در شدت سیگنال آنالیت به دلیل حضور سایر اجزای نمونه (ماتریکس) گفته میشود. این پدیده یک Non-spectral interference محسوب میشود و دو شکل اصلی دارد:
📉 Signal Suppression (کاهش سیگنال)
شایعترین نوع Matrix Effect. زمانی رخ میدهد که ماتریکس نمونه باعث کاهش راندمان یونیزاسیون یا انتقال یونها در پلاسما میشود.
- علت: حضور نمکهای با غلظت بالا (Na، K، Ca)
- مکانیسم: Space-charge effect در ICP-MS
- نتیجه: کاهش کاذب غلظت گزارش شده
📈 Signal Enhancement (افزایش سیگنال)
کمشایعتر ولی مهم. زمانی که ماتریکس باعث افزایش ظاهری سیگنال آنالیت میشود.
- علت: حضور عناصر با انرژی یونیزاسیون پایین (Cs، Rb)
- مکانیسم: افزایش الکترون در پلاسما و تسهیل یونیزاسیون
- نتیجه: افزایش کاذب غلظت گزارش شده
بخش ۲: ۴ تست روششناختی برای تشخیص Matrix Effect
اگر شک به اثر ماتریکس دارید، این ۴ تست را مطابق استاندارد Eurachem انجام دهید:
| تست | پروتکل اجرا | تفسیر نتیجه |
|---|
| ۱. تست Dilution Linearity |
نمونه را به نسبتهای ۱:۲، ۱:۵، ۱:۱۰ رقیق کنید و آنالیز نمایید. |
اگر نتایج خطی نبود → تایید Matrix Effect |
| ۲. تست Spike Recovery |
مقدار مشخصی استاندارد به نمونه اضافه و درصد بازیابی را محاسبه کنید. |
بازیابی خارج از محدوده ۸۵-۱۱۵٪ → مشکل Interference |
| ۳. مانیتورینگ استاندارد داخلی (IS) |
پاسخ IS را در تمام نمونهها و استانداردها پیگیری کنید. |
افت IS فقط در نمونهها → Matrix Effect
افت IS در همهجا → مشکل دستگاه |
| ۴. روش Standard Addition |
کالیبراسیون را در خود ماتریکس نمونه انجام دهید. |
اگر نتایج با Matrix matching مطابقت کرد → مشکل ماتریکس |
بخش ۳: ۳ تست سختافزاری برای تشخیص خرابی دستگاه ICP
اگر تستهای بخش ۲ منفی بود، احتمال خرابی دستگاه ICP وجود دارد. این تستها را انجام دهید:

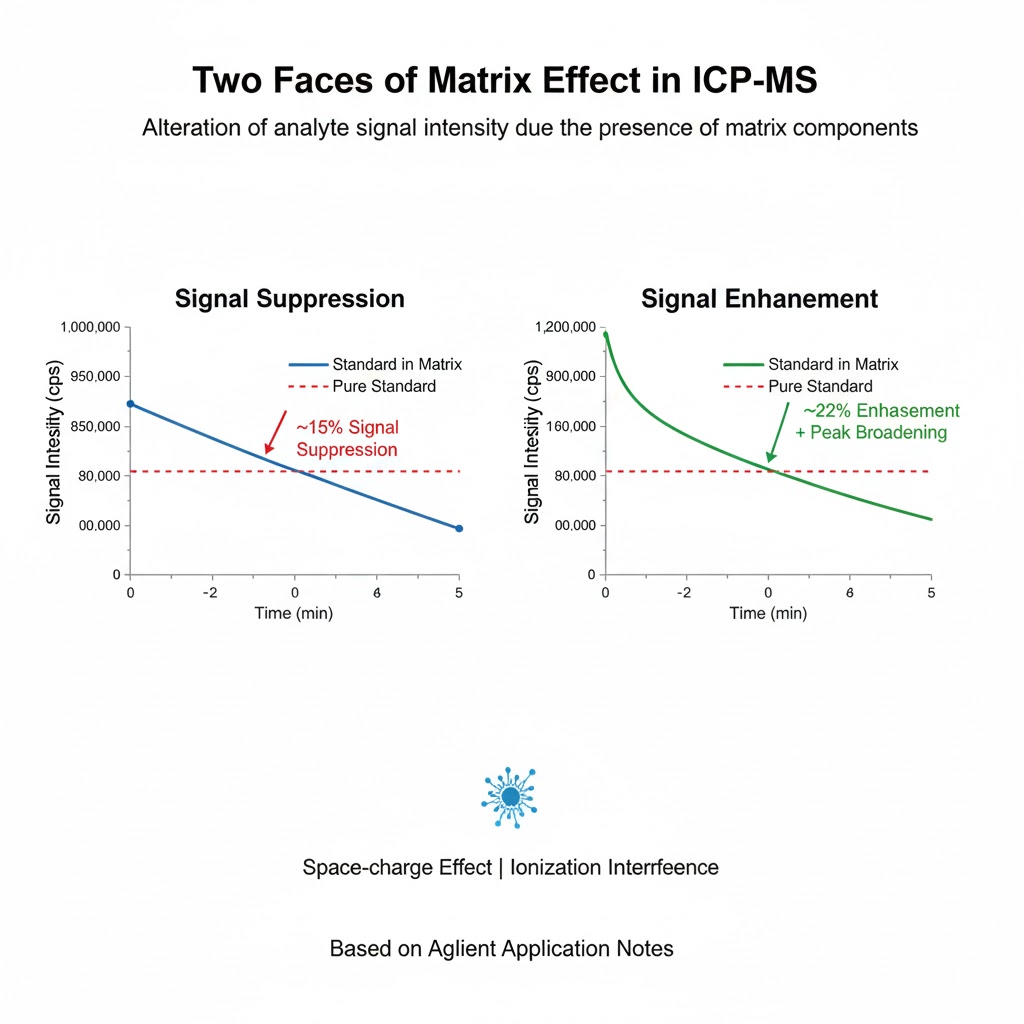

نمودار مقایسهای Signal Suppression و Enhancement در اثر ماتریکسهای مختلف
🔧 تست ۱: بررسی Nebulizer و Uptake
- آسپیره محلول رنگی (مانند محلول مس) و مشاهده جریان
- اندازه گیری Uptake Rate (میلیلیتر در دقیقه)
- علائم گرفتگی Nebulizer: کاهش ناگهانی سیگنال، RSD بالا
- اقدام: سرویس و تمیزکاری Nebulizer
🔥 تست ۲: بررسی Torch و پلاسما
- مشاهده شکل و رنگ پلاسما (باید آبی یکنواخت باشد)
- بازرسی بصری تورچ از نظر رسوب
- چک کردن دمای Spray Chamber
- اقدام: تعمیر تورچ ICP در صورت نیاز
📊 تست ۳: عملکرد سیستم Introduction
بخش ۴: جدول تصمیمگیری سریع (در کمتر از ۱ ساعت)
با این جدول میتوانید به سرعت منشأ خطای نتایج ICP را تشخیص دهید:
| علائم مشاهده شده | تشخیص احتمالی | اقدام فوری |
|---|
| افت سیگنال برخی عناصر + IS نرمال |
Matrix Effect انتخابی |
استاندارد افزودن یا Matrix matching |
| افت سیگنال همه عناصر + افت IS |
مشکل دستگاه (Nebulizer/Torch) |
سرویس Nebulizer و بررسی Torch |
| RSD بالا بین تکرارها |
ناپایداری سختافزار |
بررسی Uptake و پلاسما |
| Drift تدریجی در طول زمان |
تشکیل رسوب یا آلودگی |
تمیزکاری سیستم Introduction |
| افزایش Background عمومی |
آلودگی کلی سیستم |
شستشوی کامل + تعویض قطعات مصرفی |
بخش ۵: چه زمانی مطمئن شویم مشکل از دستگاه است؟ (نیاز به سرویس تخصصی)
اگر پس از اجرای تستهای بالا، ۲ یا چند مورد از علائم زیر را مشاهده کردید، به احتمال قوی نیاز به تعمیر دستگاه ICP دارید:
🚨 ۵ علامت قرمز که فریاد میزنند "دستگاه نیاز به سرویس دارد!"
- افت همزمان و ناگهانی تمام استانداردهای داخلی (IS) در یک روز
- خاموشی مکرر پلاسما بدون تغییر در تنظیمات گاز یا قدرت RF
- شنیدن صدای غیرعادی از Nebulizer یا پمپهای نمونه
- نشتی واضح از اتصالات سیستم Introduction
- تغییر شکل پلاسما (نا متقارن، رنگ زرد/نارنجی) پس از تمیزکاری
درخواست بازرسی فنی دستگاه ICP
بخش ۶: راهکارهای عملی برای کاهش Matrix Effect
اگر تشخیص دادید مشکل اثر ماتریکس است، این راهکارها را اجرا کنید:
🧪 انتخاب IS مناسب
استاندارد داخلی باید رفتاری مشابه آنالیت در ماتریکس داشته باشد.
⚗️ رقیقسازی هوشمند
رقیق کردن تا حدی که Matrix Effect حذف شود ولی LOD حفظ شود.
🔬 بهینهسازی پارامترها
افزایش RF Power، تنظیم Gas Flows برای Robust Plasma.
📈 استاندارد افزودن
استاندارد افزودن برای ماتریکسهای بسیار پیچیده و ناشناخته.
تعمیرات تخصصی ICP-MS و ICP-OES | پرتوشار
اگر تشخیص دادید مشکل از دستگاه است، تعمیرات را به متخصصان بسپارید. استفاده از قطعات غیراصل یا روشهای نادرست تعمیر میتواند آسیب دائمی ایجاد کند.
عیبیابی تخصصی از راه دور
ارسال لاگ فایل و نتایج تستها برای تشخیص دقیق
سرویس کامل سیستم Introduction
تمیزکاری Nebulizer، Torch، Spray Chamber، کالیبراسیون
تأمین کلیه قطعات مصرفی
Nebulizer، Torch، Cones، O-ring، Tubing با گارانتی
❓ پرسشهای متداول (FAQ) درباره Matrix Effect و خطای نتایج ICP
۱. چرا ریکاوری استاندارد داخلی (IS Recovery) در نمونههای من پایین است؟
اگر IS Recovery فقط در نمونهها پایین است → Matrix Effect. اگر در استانداردهای خالص هم پایین است → مشکل دستگاه (احتمالاً گرفتگی Nebulizer یا رسوب تورچ).
۲. چطور بفهمیم مشکل از دستگاه ICP است یا روش آنالیز؟
با اجرای تست Spike Recovery و تست Dilution (بخش ۲). اگر نتایج این تستها طبیعی بود، احتمال خرابی سختافزار بالاست.
۳. تفاوت نتایج ICP-MS با روشهای دیگر (مثل AAS) نشانه چیست؟
میتواند نشانه Interference در ICP باشد. ICP-MS به تداخلهای پلیاتمیک حساستر است. ابتدا با Standard Addition در ICP-MS مطمئن شوید.
۴. هر چند وقت یکبار باید سلامت دستگاه ICP را چک کنیم؟
پیشنهاد میشود هفتهای یکبار تست Performance Check (با استاندارد QC) و ماهانه بازرسی فیزیکی Nebulizer و Torch انجام شود. سرویس دورهای ICP توصیه میشود.
۵. بهترین استاندارد داخلی برای نمونههای خاک/مواد معدنی چیست؟
Rhodium (Rh) یا Rhenium (Re) به دلیل رفتار مشابه با بسیاری از عناصر در ماتریکسهای پیچیده. از عناصری که در نمونه موجودند (مثل Fe در خاک) استفاده نکنید.
نتیجهگیری نهایی:
«تشخیص صحیح منشأ خطای نتایج ICP میان Matrix Effect و خرابی دستگاه، اولین و مهمترین قدم در حل مسئله است. با اجرای نظاممند ۷ تست ارائهشده در این مقاله - که مبتنی بر استانداردهای Eurachem و راهنماهای Agilent/Thermo است - میتوانید در کوتاهترین زمان، تصمیم درست بگیرید. به یاد داشته باشید: اقدام نادرست (مثلاً سرویس دستگاه وقتی مشکل Matrix Effect است) میتواند هزینهها را تا ۱۰ برابر افزایش دهد. در صورت تردید، از مشاوره تخصصی استفاده کنید.»
