ناپایداری پلاسما در دستگاههای طیفسنجی پلاسمای جفتشده القایی (ICP) از رایجترین چالشهای عملیاتی است و میتواند به صورت لرزش پلاسما، تغییر شکل شعله، نوسان شدید سیگنال Background و در نهایت خاموش شدن ناگهانی پلاسما ظاهر شود. در اکثر موارد منشأ مشکل در یکی از سه حوزه کلیدی سیستم گاز (Gas)، مسیر نمونهبرداری/جریان (Flow) یا سامانه RF است. این راهنما کمک میکند علت را سریعتر تفکیک کنید و با اقدامات کمریسک، پلاسما را به وضعیت پایدار برگردانید.

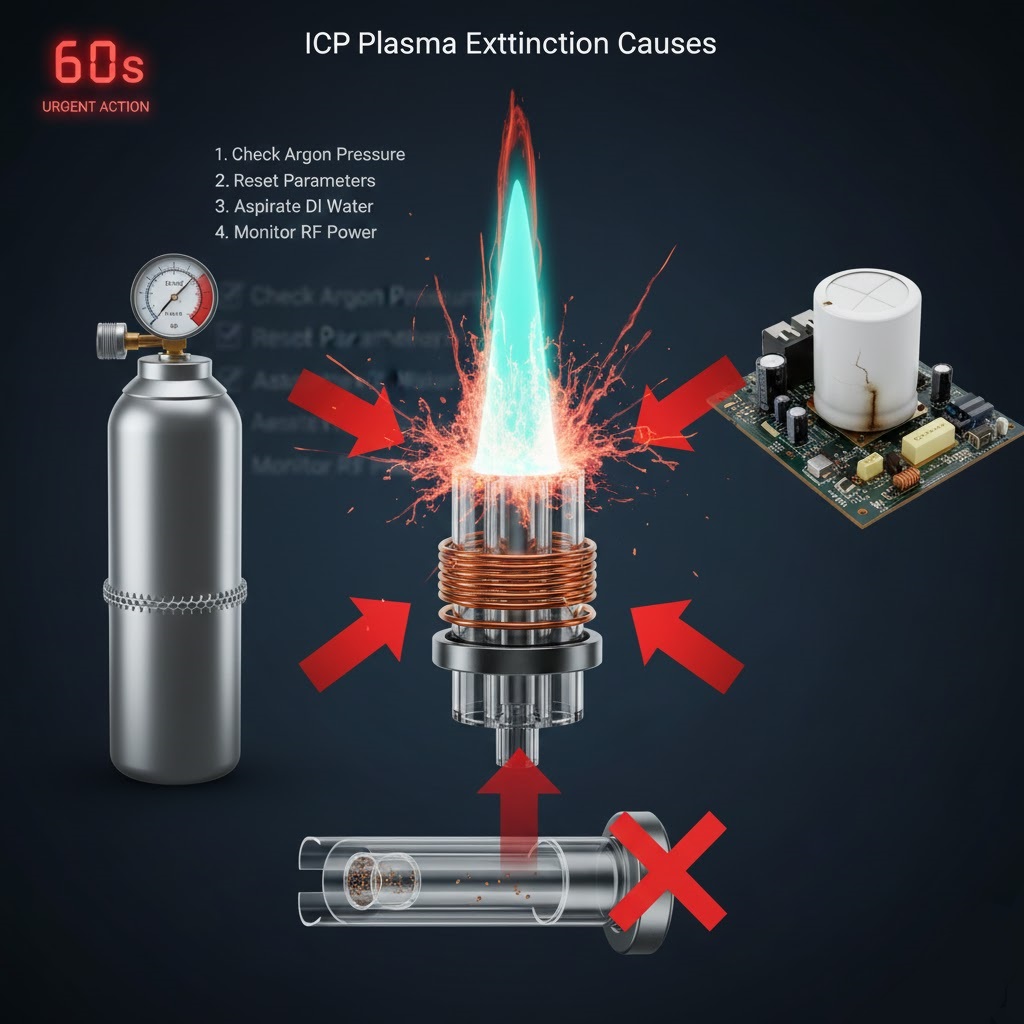

اقدام فوری ۶۰ ثانیهای (قبل از هر کار دیگر)
- آرگون: فشار سیلندر و خروجی رگولاتور را چک کنید؛ اگر نزدیک اتمام است، سیلندر را تعویض کنید.
- بازنشانی: پارامترهای Gas/RF را روی حالت پیشفرض دستگاه برگردانید (Reset/Default).
- مسیر نمونه: ۱–۲ دقیقه آب DI را آسپیره کنید؛ اگر نوسان کم شد، مشکل غالباً در Flow/نبولایزر است.
- RF در نرمافزار: Forward/Reflected را نگاه کنید؛ Reflected غیرعادی معمولاً به تطبیق/کوپلر/شرایط گاز برمیگردد.

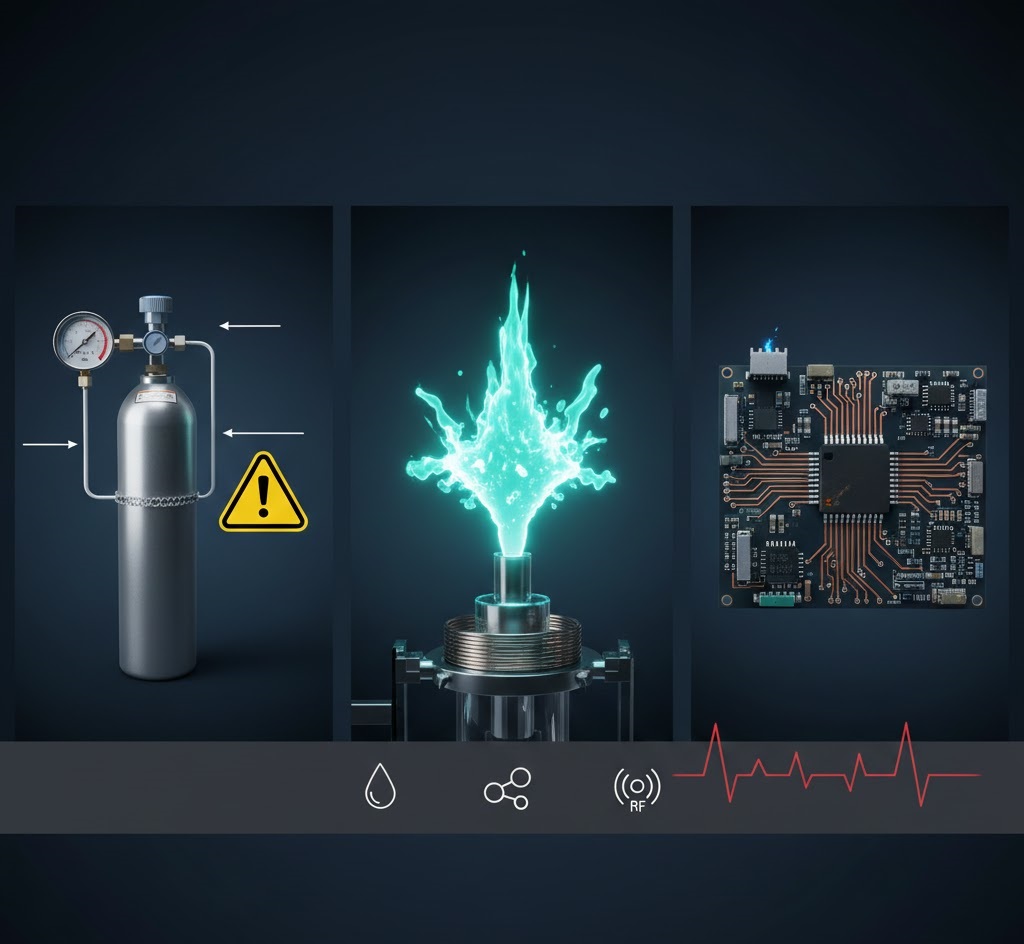

تشخیص بصری: اشکال مختلف ناپایداری پلاسما و ارتباط آن با علل فنی
بخش ۱: مشکلات مرتبط با گاز (Gas) و تأمین آرگون — شایعترین نقطه شروع عیبیابی
کیفیت، خلوص و پایداری فشار گاز آرگون برای پلاسما حیاتی است. نوسانهای کوچک در این بخش میتواند به سرعت به لرزش یا خاموشی منجر شود.
| علت خرابی | نحوه اثر بر پلاسما | اقدام فوری (کمریسک) |
|---|
| ناخالصی در آرگون (O₂/N₂/رطوبت) |
افزایش نوسان، سرد شدن/بدشکل شدن پلاسما و افزایش Background. در شرایط عملیاتی، افت کیفیت آرگون یا آلودگی خط میتواند مشکلساز شود. |
✅ تعویض سیلندر و بررسی نشتی رگولاتور/اتصالات
✅ بررسی/تعویض فیلترهای خط گاز (در صورت وجود)
مشاهده تجهیزات و فیلترهای گاز |
| فشار کم یا ناپایدار |
کاهش توانایی حفظ پلاسما، خاموشیهای مکرر و پلاسمای خارج از مرکز. |
✅ تنظیم خروجی رگولاتور طبق Manual دستگاه
✅ تعویض بهموقع سیلندر و اطمینان از سلامت رگولاتور |
| انسداد/آلودگی فیلترهای خط گاز |
محدودیت جریان و ناپایداری دورهای (بهخصوص هنگام تغییر بار جریان). |
✅ تعویض دورهای Inline Filters و سرویس رگولاتور
درخواست بررسی خط گاز توسط پرتوشار |
| تنظیم نادرست نسبت جریان گازها (Plasma/Aux/Neb) |
شکلگیری نادرست پلاسما و حساسیت زیاد به ماتریسهای سنگین. |
✅ بازنشانی به مقادیر پیشفرض و اجرای Re-optimization
✅ اگر مشکل فقط با نمونههای خاص رخ میدهد، تنظیمات را برای ماتریس همان نمونه بهینه کنید |
بخش ۲: مشکلات مرتبط با جریان (Flow) و سیستم نمونهبرداری
اختلال در مسیر نمونه (از نبولایزر تا تورچ) میتواند انرژی مؤثر پلاسما را تغییر دهد و باعث نوسان، لرزش یا خاموشی شود.
- گرفتگی نبولایزر یا کاپیلاری: باعث تغییر شدید در دبی نمونه/آئروسل و بیثباتی عملیاتی میشود.
اقدام: اجرای پروتکل تمیزکاری یا تعویض قطعه.
پروتکل تمیزکاری تخصصی نبولایزر | قطعات مسیر نمونهبرداری (نبولایزر/اسپریچمبر/شلنگها)
- نشتی در اتصالات سیستم نمونهبرداری: ورود هوا و ایجاد حباب باعث نوسان لحظهای و رفتار “فلیکِر” میشود.
اقدام: بازرسی اتصالات، تعویض فیتینگ/فرول فرسوده، محکمکاری اصولی.
- عملکرد نامناسب پمپ پریستالتیک: دبی نوسانی بهدلیل ساییدگی لوله یا تنظیم نامناسب فشار غلطکی.
اقدام: تعویض لوله پمپ، تنظیم فشار غلطکها، کالیبراسیون دبی.
- Spray Chamber و دمای آن: چگالش/درین نامناسب میتواند جریان آئروسل را ناپایدار کند.
اقدام: بررسی دما (در سیستمهای خنکشونده)، تخلیه منظم درین و تمیزکاری دورهای.
بخش ۳: مشکلات مرتبط با RF Generator و کوپلر پلاسما — پیچیدهترین سناریوها
سامانه RF قلب الکترونیکی دستگاه است. اگر پس از کنترل Gas و Flow مشکل پابرجا بود، احتمالاً وارد حوزه RF/Matching میشوید که معمولاً نیاز به سرویس تخصصی دارد.
⚠️ خطاهای رایج RF
- عدم تطابق امپدانس (Impedance Mismatch): وقتی شبکه تطبیق نتواند انرژی RF را پایدار منتقل کند. علل رایج: تغییرات Gas/Flow، آلودگی/خوردگی کویل، مشکل در Matching Network.
- Reflected Power بالا / Overload: افزایش توان بازتابی میتواند باعث قطع حفاظتی خروجی و خاموشی پلاسما شود.
- خرابی قطعات الکترونیکی: مانند اجزای Matching Network، ماژولهای قدرت، یا اتصالات معیوب که با گرم شدن بدتر میشوند.
🔧 اقدامات تشخیصی کمریسک
- بازرسی بصری کویل/کوپلر: آثار سوختگی، خوردگی، آلودگی و فاصله/هممحوری با تورچ را بررسی کنید.
- مانیتورینگ RF در نرمافزار: Forward/Reflected را هنگام روشن شدن/خاموش شدن ثبت کنید. Reflected باید کم و در محدوده تعریفشده توسط سازنده همان دستگاه باشد (اغلب نزدیک صفر).
- Re-tune یا Tune Reset: در صورت وجود گزینههای Tune/Match در منو، بازتنظیم را انجام دهید.
- در صورت نشانههای سختافزاری: جرقه، بوی سوختگی، خطای تکرارشونده RF → دستگاه را خاموش و با سرویس مجاز تماس بگیرید.
خنککاری (Cooling/Chiller) و Overheat: علت پنهان ناپایداری RF
اگر پلاسما چند دقیقه بعد از روشن شدن شروع به لرزش کرده و خاموش میشود، یک سناریوی محتمل، افت راندمان خنککاری یا Overheat در مسیر RF/کویل است. فلوسوئیچ، فیلترها، دمای چیلر و کیفیت آب (رسوب/آلودگی) را بررسی کنید. در صورت تداوم، بررسی سختافزاری کویل/اتصالات و شبکه تطبیق توصیه میشود.
درخواست عیبیابی RF/Chiller توسط تیم پرتوشار
بخش ۴: تفاوت علائم ناپایداری پلاسما در ICP-OES و ICP-MS
- در ICP-OES: ناپایداری پلاسما معمولاً با نوسان Background، افت حساسیت، تغییر شکل شعله و تغییر پاسخ خطوط طیفی همراه است؛ تمرکز عیبیابی روی Gas/Flow/تورچ و بهینهسازی گازها بسیار تعیینکننده است.
- در ICP-MS: علاوه بر Gas/Flow/RF، آلودگی مخروطها، شرایط interface و حساسیت به تغییرات عملیاتی میتواند علائم را تشدید کند. خاموشیهای پلاسما ممکن است با هشدارهای عملیاتی دیگر (پروتکلهای حفاظت دستگاه) همزمان شود و معمولاً نیاز به رویکرد دقیقتر دارد.
بخش ۵: چکلیست گامبهگام عیبیابی ناپایداری پلاسما
پس از مشاهده ناپایداری، این مراحل را به ترتیب انجام دهید (کمریسک → پرریسک):
- گاز: خلوص/فشار/نشتی و فیلترهای خط را بررسی کنید.
- Flow: دبی نمونه، نشتی هوا، گرفتگی نبولایزر/کاپیلاری، وضعیت پمپ پریستالتیک.
- Reset: Gas/RF را به Default برگردانید و با شرایط پیشفرض روشن کنید.
- تورچ/کویل: هممحوری، آلودگی، آسیب فیزیکی، فاصله کویل و تورچ.
- پارامترهای RF: ثبت Forward/Reflected و الگوی خاموشی (در لحظه ignition یا پس از warm-up).
- سرویس: اگر RF error تکرارشونده است یا نشانه سختافزاری دارید، وارد تعمیر تخصصی شوید.
پلاسمای دستگاه شما ناپایدار است یا مدام خاموش میشود؟
تشخیص سختافزاری مشکلات RF Generator و تعمیر تخصصی کوپلر پلاسما نیازمند ابزار و تجربه است. تیم فنی پرتوشار میتواند از راه دور علائم را تفکیک کرده و در صورت نیاز، تعمیر را اجرا کند.
عیبیابی تخصصی از راه دور
ارسال وضعیت پارامترها برای تشخیص اولیه.
تعمیرات تخصصی RF Generator
سرویس/کالیبراسیون/تعمیر برندهای اصلی.
تأمین قطعات اصلی
کویل، قطعات Matching و تورچ اورجینال.
سوالات متداول (FAQ) درباره ناپایداری پلاسما
سوال: پلاسما روشن میشود اما بعد از چند دقیقه میلرزد و خاموش میشود. محتملترین علت چیست؟
پاسخ: این الگو اغلب با گرم شدن تدریجی و بروز مشکل در RF/Matching یا خنککاری مرتبط است. ابتدا Gas/Flow را تأیید کنید، سپس چیلر/فلوسوئیچ/فیلترها را بررسی کنید. اگر خطاهای RF تکرار شد یا نشانه سختافزاری دارید، بررسی تخصصی RF توصیه میشود.
سوال: آیا آب خنککننده روی پایداری پلاسما اثر دارد؟
پاسخ: بله. افت راندمان خنککاری میتواند باعث افزایش دما در مسیر RF/کویل و ایجاد نوسان یا قطع حفاظتی شود. دمای چیلر، جریان آب، فیلترها و تمیزی مدار را بررسی کنید. اگر دستگاه خطای Overheat یا رفتار وابسته به زمان نشان میدهد، احتمال نقش Cooling بالاست.
سوال: خطای “RF Match Timeout” یا “Plasma Ignition Failed” معمولاً یعنی چه؟
پاسخ: یعنی دستگاه در زمان مجاز نتوانسته شرایط مناسب ignition/tune را بسازد. رایجترین مسیر عیبیابی: گاز آرگون و فشار → مسیر نمونهبرداری و گرفتگی → RF/Matching. اگر با سیلندر جدید و شرایط پیشفرض هم تکرار شود، احتمال ورود به حوزه RF بیشتر است.
✅ سه نکته طلایی برای پیشگیری
- گاز: همیشه از آرگون گرید ۵.۰ (خلوص ۹۹.۹۹۹٪) استفاده کنید و فشار رگولاتور را ماهانه چک کنید.
- نمونه: همه نمونهها را قبل از تزریق از فیلتر ۰.۴۵ میکرون (یا ریزتر) عبور دهید.
- RF: مقادیر Forward و Reflected Power را در گزارش روزانه ثبت کنید؛ افزایش Reflected Power اولین زنگ خطر است.
جمعبندی نهایی از تیم فنی پرتوشار:
«پایداری پلاسمای ICP یک معادله عملیاتی است: Gas + Flow + RF = Stable Plasma. عیبیابی را از سادهترین و محتملترین بخش (گاز و مسیر نمونه) شروع کنید و سپس به RF برسید. سرویس دورهای گاز و مسیر نمونهبرداری میتواند بخش بزرگی از خاموشیهای تکرارشونده را کاهش دهد. در خطاهای مکرر RF، دخالت غیرتخصصی ریسک خرابیهای پرهزینه دارد. برای تعمیر تخصصی RF Generator و سرویس کوپلر پلاسما برندهای Agilent، PerkinElmer، Thermo و Shimadzu، روی پشتیبانی مهندسی پرتوشار حساب کنید.»
