مشکل Vacuum در ICP-MS یکی از پیچیدهترین و اضطراریترین خطاهایی است که اپراتور با آن مواجه میشود. برخلاف بسیاری از خطاها، یک آلارم خلأ میتواند نشانه طیف وسیعی از مشکلات—از یک اورینگ فرسوده تا خرابی قریبالوقوع پمپ توربو مولکولار—باشد. این مقاله بر پایه مستندات رسمی سازندگان دستگاه (Agilent، Thermo، PerkinElmer) و تجهیزات خلأ (Pfeiffer Vacuum) تدوین شده است و سه گام کلیدی را پوشش میدهد: ۱) درک معنای دقیق آلارم، ۲) اجرای سیستماتیک تست نشتی، و ۳) اتخاذ اقدامات فوری برای جلوگیری از آسیبهای گرانقیمت به سیستم.
⚠️ نکته کلیدی اعتبار مقاله و سئو (بر اساس پیشنهاد منابع شما):
مقادیر دقیق فشار خلأ، زمان Pumpdown مجاز و آستانههای آلارم، مستقیماً به مدل و برند خاص دستگاه ICP-MS شما وابسته است. آنچه در این مقاله به عنوان مثال ذکر میشود، بر اساس منطق رایج در مستندات سازندگان است، اما همواره باید با «Operating Manual» یا «Troubleshooting Guide» مدل خاص دستگاه خود تطبیق و تأیید شود. این رویکرد، هم از نظر علمی دقیقتر است و هم ریسک اقدامات نادرست بر اساس اطلاعات عمومی را کاهش میدهد.
نقاط بحرانی سیستم خلأ ICP-MS برای تست نشتی (برگرفته از دیاگرامهای فنی سازندگان)
بخش ۱: تفسیر آلارمها و خطاهای رایج Vacuum (بر اساس مستندات سازندگان)
هر خطای وکیوم ICP-MS یک کد یا پیام خاص است که دستگاه از منطق Interlock خود گزارش میدهد. درک معنای آن اولین قدم در عیبیابی وکیوم ICP-MS است.
| آلارم / خطا (نمونه) | منطق و معنای فنی (برگرفته از Manual) | علت محتمل (بر اساس منابع Agilent/Thermo) |
|---|
Vacuum Not Ready
Base Vacuum Not Reached |
دستگاه در زمان تعیینشده (مثلاً ۱۰-۱۵ دقیقه) نتوانسته است به فشار خلأ اولیه (معمولاً در محدوده Foreline) برای راهاندازی پمپ توربو برسد. |
• نشتی بزرگ (Gross Leak) در سیستم
• عملکرد ضعیف پمپ راف (Roughing Pump)
• فورلاین ترپ (Foreline Trap) کاملاً پر/مسدود |
Foreline Pressure High
Backing Pressure High |
فشار در خط بین پمپ توربو و پمپ راف از حد مجاز (مثلاً > ۰.۸ mbar برای بسیاری مدلها) فراتر رفته است. این خطا میتواند باعث خاموش شدن حفاظتی توربو شود. |
• خرابی یا کاهش راندمان پمپ راف
• آلودگی یا گرفتگی Foreline Trap/خطوط
• روغن کثیف یا سطح پایین روغن پمپ |
Turbo Pump Speed Low
Turbo Overload / Fault |
سرعت چرخش پمپ توربو به حد مطلوب (معمولاً > ۹۰٪ سرعت نامی) نرسیده یا کنترلر آن خطای الکتریکی/مکانیکی گزارش داده است. |
• نشتی و بار گازی بیش از حد
• کهنگی بلبرینگها یا آسیب مکانیکی
• مشکل در کنترلر یا منبع تغذیه توربو |
Ion Gauge Not Stable
Analyser Pressure High |
فشار در محفظه آنالیزور (Analyzer) ثابت نیست یا بالاتر از حد مورد انتظار برای عملیات است (معمولاً در محدوده 10⁻⁵ تا 10⁻⁷ mbar). |
• نشتی در Interface (مخروطها، اورینگ)
• آلودگی داخلی محفظه
• مشکل در گیج خلأ (Vacuum Gauge) خود |
بخش ۲: پروتکل تست نشتی (Leak Test) سیستماتیک — تلفیق منابع عمومی و سازنده
پس از تشخیص اولیه، اجرای یک تست نشتی اصولی حیاتی است. این بخش ترکیبی از روشهای استاندارد Vacuum Technology و دستورالعملهای سازندگان ICP-MS است.
✅ روش ۱: Rate-of-Rise Test (آسان، بدون ابزار خاص)
منبع: اصول اولیه خلأ. برای تخمین وجود نشتی.
- دستگاه را به خلأ مطلوب برسانید و پمپ توربو را خاموش (یا از سیستم ایزوله) کنید.
- فشار را در گیج Foreline و Analyzer ثبت و طی ۵-۱۰ دقیقه مانیتور کنید.
- اگر فشار با نرخ ثابتی (مثلاً mbar/min) بالا میرود، نشانه نشتی واقعی است. اگر پس از مدتی ثابت شد، ممکن است دلیلش Outgassing (آزادسازی گاز از سطوح داخلی) باشد.
✅ روش ۲: اسپری حلال (متانول/ایزوپروپانول)
منبع: راهنمای Troubleshooting Agilent/PerkinElmer برای یافتن نشتیهای بزرگ.
- با دستگاه در خلأ، به آرامی حلال را با پیپت پاستور روی نقاط بحرانی اسپری کنید: اورینگهای مخروطها (Sampler/Skimmer)، درب محفظه، اتصالات فلنجها.
- اگر حلال به داخل نشتی کشیده شود، افت ناگهانی فشار (در گیج) مشاهده میشود و دستگاه ممکن است واکنش نشان دهد.
- هشدار: حلال را به بردهای الکترونیکی یا نقاط داغ نپاشید.
✅ روش ۳: تست نشتی با هلیوم (Helium Leak Detector)
منبع: استاندارد صنعت و منابعی مانند Pfeiffer Vacuum. دقیقترین روش.
- از نشتییاب هلیوم (بهصورت اسنیفر یا به روش خلأ) استفاده کنید.
- گاز هلیوم را به نقاط مشکوک (اتصالات، واشرها، جوشها) بپاشید.
- دستگاه نشتییاب، حضور حتی جزئیترین نشتیها (تا 10⁻⁹ mbar·L/s) را شناسایی و با صدا گزارش میکند.
- این روش برای تعمیرات تخصصی و پس از تعویض قطعات اصلی (مثل مخروط) توصیه میشود.
نکته فنی از منابع Agilent: همیشه پیش از تست نشتی، از تمیزی و خشک بودن کامل اورینگها و سطوح فلنج اطمینان حاصل کنید. یک ذره خاک یا خشکی اورینگ میتواند خود منبع نشتی باشد.
بخش ۳: اقدامات فوری و تصمیمگیری — چه کاری انجام دهیم؟
اقدام شما به نوع خطا و نتایج تست نشتی بستگی دارد. این چارچوب بر اساس Troubleshooting Guides رسمی است.

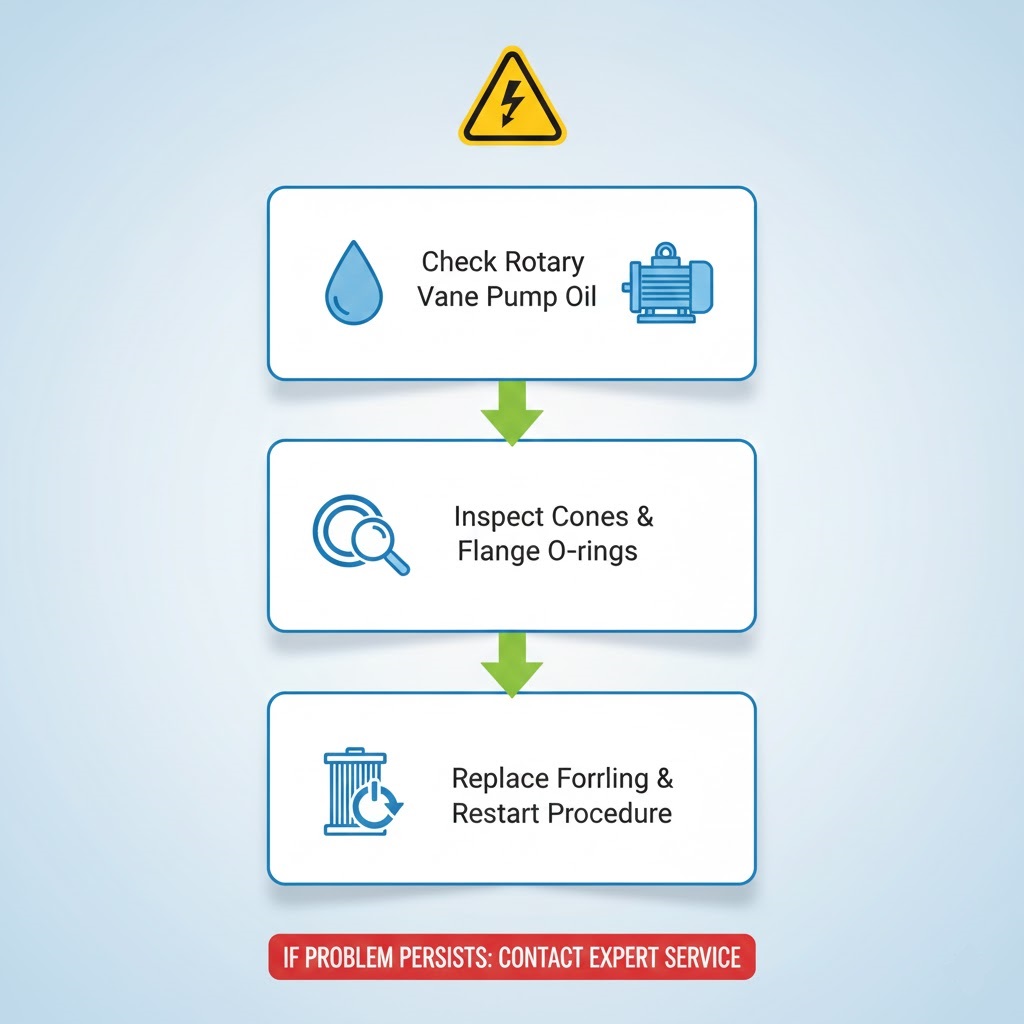

چکلیست اقدامات فوری و کمهزینه (اپراتور)
- بررسی پمپ راف (Roughing Pump):
- سطح و وضعیت روغن را چک کنید (کدری/کثیفی). طبق سرویس دورهای تعویض شود.
- صدای غیرعادی (کوبیدن، سایش) یا گرمای بیش از حد دارد؟
- فیلتر مه روغن (Oil Mist Filter) را بررسی/تعویض کنید.
- بازرسی فیزیکی اورینگها و اتصالات:
- اورینگهای مخروطها (Interface Cones)، درب محفظه و فلنجها را برای ترک، خشکی یا تغییر شکل بررسی کنید.
- اتصالات مکانیکی را (طبق گشتاور توصیه شده سازنده) سفت کنید.
- از تمیزی و عدم وجود خراش روی سطوح تماس فلنج اطمینان حاصل کنید.
- تعویض Foreline Trap (Trap جاذب): اگر مدت زیادی از آخرین تعویض گذشته، این قطعه مصرفی را حتی به صورت پیشگیرانه تعویض کنید. یک ترپ اشباعشده میتواند باعث Foreline Pressure High شود.
- Venting و راهاندازی مجدد (Reboot): گاهی خطاهای نرمافزاری یا موقت با یک خاموش و روشن کردن اصولی (شامل Venting سیستم و استارت مجدد پمپها) برطرف میشود.
علائمی که نیاز به سرویس تخصصی را فریاد میزنند (تماس با پرتوشار)
- خطای مکرر Turbo Pump Fault / Overload حتی پس از تعویض روغن پمپ راف و ترپ.
- شنیدن صدای سایش مکانیکی، لرزش غیرعادی یا جرقه از پمپ توربو.
- نشت روغن آشکار از پمپ راف یا کاهش سریع سطح روغن.
- شک به خرابی گیجهای خلأ (Pirani، Cold Cathode) یا سلکتور والوها.
- انجام تست نشتی و یافتن نشتی در نقاط غیرقابل دسترس (جوشها، محفظه داخلی) یا نیاز به تعویض پمپ توربو.
درخواست سرویس تخصصی Vacuum ICP-MS
تشخیص مشکل Vacuum را به متخصصان بسپارید
تعمیرات سیستم خلأ ICP-MS نیاز به تجهیزات دقیق (نشتییاب هلیوم، پمپهای تست) و تخصص عمیق در مکانیک خلأ دارد.
عیبیابی تخصصی از راه دور
با ارسال کد خطا و Log File، راهنمایی دریافت کنید.
سرویس و تعمیر پمپ توربو
بازسازی، بالانس و سرویس توربوپمپهای اصلی.
تأمین کلیه قطعات خلأ
اورینگ، ترپ، پمپ راف، گیج و واشرهای اصل.
نتیجهگیری و تأکید بر اعتبار منابع:
«مدیریت مشکل Vacuum در ICP-MS ترکیبی از دانش عملیاتی و رجوع به مستندات معتبر است. همانطور که در منابعی مانند Troubleshooting Manualهای Agilent و راهنماهای Pfeiffer Vacuum تأکید شده، رویکرد قدمبهقدم—از تفسیر آلارم تا تست نشتی—کلید موفقیت است. بسیاری از مشکلات با نگهداری پیشگیرانه ساده (تعویض روغن، ترپ، اورینگ) حل میشوند. با این حال، برای خطاهای پایدار و پیچیده، مداخله تخصصی نهتنها دستگاه را نجات میدهد، بلکه از هزینههای تعمیرات اساسی جلوگیری میکند. برای هر اقدام، همیشه ابتدا به راهنمای کاربری (User Manual) مدل خاص دستگاه خود مراجعه کنید.»
