خطاهای رایج ICP (RF/Plasma/Vacuum): معنی خطا و مسیر رفع گام‌به‌گام

منابع اصلی: راهنماهای رسمی Agilent، Thermo Fisher، PerkinElmer + دانش فنی تعمیرات
تمرکز عملی: تشخیص در 30 دقیقه • تفکیک RF/پلاسما/وکیوم • اقدام اپراتوری vs سرویس تخصصی

کاهش 80% زمان عیب‌یابی با تشخیص صحیح منشأ خطا | منطبق بر مستندات سازندگان

«خطاهای رایج ICP» هر روز زمان ارزشمند آزمایشگاه‌ها را هدر می‌دهند. تشخیص نادرست بین خطای RF، مشکل پلاسما و خطای وکیوم ICP-MS می‌تواند منجر به تعمیرات غیرضروری و هزینه‌های اضافی شود. این مقاله بر اساس راهنماهای رسمی سازندگان (Agilent, Thermo, PerkinElmer) و تجربیات عملی تعمیرات تدوین شده است. هدف: در کمتر از ۳۰ دقیقه تشخیص دهید خطا از کدام زیرسیستم است و دقیقاً چه اقدام تعمیراتی انجام دهید.

⚠️ هشدار ایمنی و محدودیت مقاله:

۱) کدهای خطا و پیام‌ها مدل-محور هستند. آنچه در این مقاله می‌آید، منطق مشترک خطاهاست. همیشه ابتدا به User Manual دستگاه خود مراجعه کنید.
۲) خطاهای مربوط به وکیوم (Vacuum) عمدتاً در ICP-MS رخ می‌دهند. ICP-OES معمولاً سیستم وکیوم پیشرفته ندارد.
۳) اگر خطا همراه با بوی سوختگی، دود یا جرقه است، دستگاه را خاموش کنید و با متخصص تماس بگیرید.

بخش ۱: نقشه سریع عیب‌یابی (Decision Tree - در ۵ دقیقه)

با این الگوریتم، مسیر درست را از ابتدا انتخاب کنید:

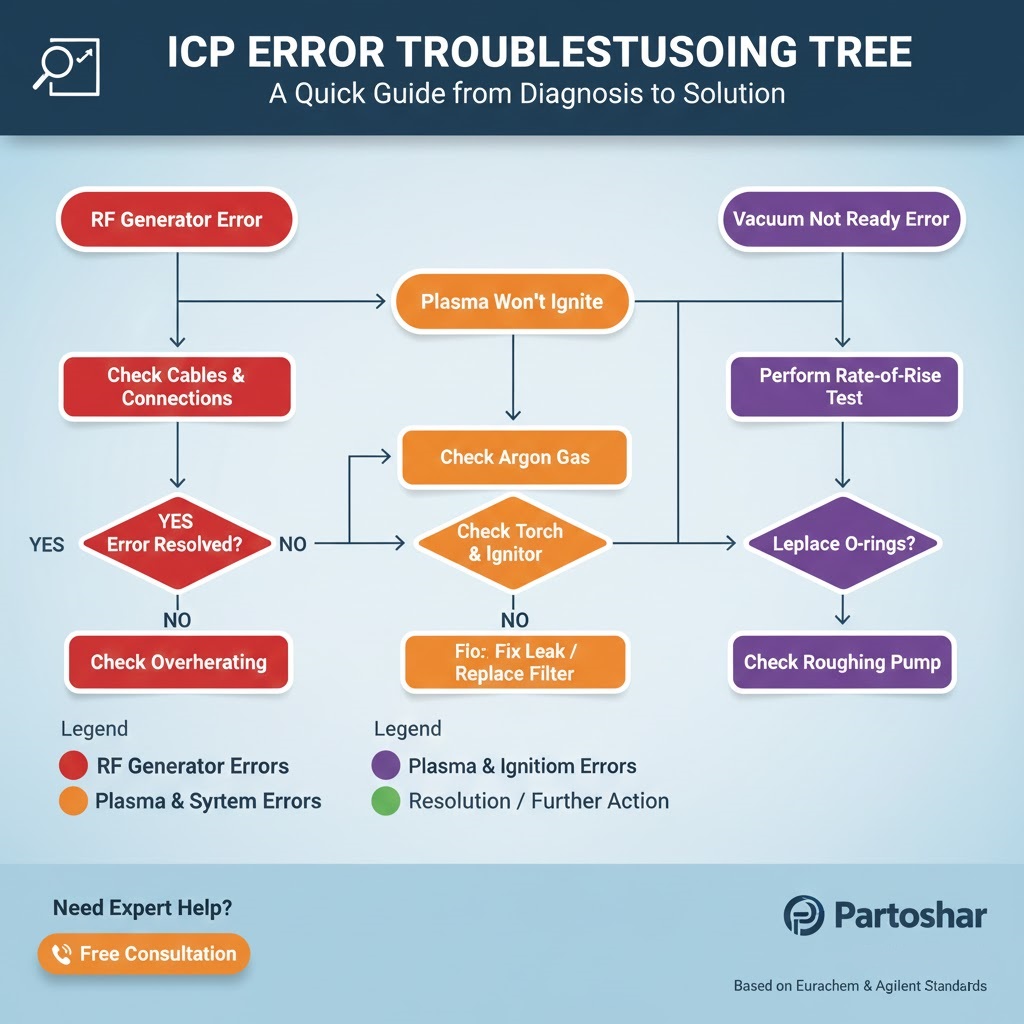

🌳 درخت تصمیم‌گیری سریع برای خطاهای ICP

🔘 مرحله ۱: پلاسما روشن می‌شود؟

خیر → به بخش خطاهای پلاسما/Ignition بروید
بله → به مرحله ۲ بروید

🔘 مرحله ۲: پلاسما پایدار است؟

خیر (ناپایداری، خاموشی مکرر) → بخش خطاهای پلاسما
بله → اگر ICP-MS است، به مرحله ۳ بروید

🔘 مرحله ۳: وکیوم Ready است؟

خیر → به بخش خطاهای وکیوم ICP-MS بروید
بله → احتمالاً مشکل از روش/ماتریکس است

بخش ۲: جدول جامع خطا → معنی → تست → اقدام

این جدول برای اکثر خطاهای رایج ICP کاربرد دارد:

پیام/کد خطا (نمونه)	معنی فنی	علل محتمل	تست سریع (5 دقیقه)	اقدام اپراتوری
RF Generator Fault RF Power Fault	قطع یا نوسان توان RF مشکل در منبع تغذیه RF	- کابل‌های شل - Overheating - مشکل مدار مچینگ	چک دمای RF Generator بررسی کابل‌های اصلی	خاموش/روشن کردن اگر تکرار شد: سرویس تخصصی
Plasma Will Not Ignite Ignition Failed	پلاسما روشن نمی‌شود شکست در ایجاد جرقه	- کمبود گاز آرگون - نشتی در خط گاز - مشکل جرقه‌زن	اندازه‌گیری فشار آرگون تست جرقه‌زن	رفع نشتی‌ها تعویض فیلتر گاز
Vacuum Not Ready Base Vacuum Not Reached	سیستم خلأ به فشار مورد نظر نرسیده (مخصوص ICP-MS)	- نشتی بزرگ (Gross Leak) - پمپ روغنی خراب - Foreline Trap پر	تست Rate-of-Rise بررسی روغن پمپ	تعویض روغن پمپ تعویض Foreline Trap
Backing Pressure High Foreline Pressure High	فشار خط پشتیبان (بین پمپ‌ها) بالاست خطر برای توربوپمپ	- خرابی پمپ روغنی - گرفتگی خطوط - مشکل توربوپمپ	چک فشار واقعی با گیج شنیدن صدای پمپ	تعویض فوری روغن اگر ادامه داشت: سرویس تخصصی
RF Reflected Power High Forward/Reflected Power Error	توان بازتابی بالا، نشانه عدم تطبیق امپدانس	- تورچ درست نصب نشده - کویل معیوب - مشکل در Load Coil	بازرسی نصب تورچ بررسی کویل	تنظیم مجدد تورچ تعویض کویل در صورت نیاز

بخش ۳: خطاهای RF Generator - عمیق‌تر

خطای RF ICP می‌تواند ناشی از مشکلات مختلفی باشد. بر اساس راهنمای Agilent برای Electronics and Mains Errors:

🔥 RF Overheating

علائم: خطای دما، خاموشی ناگهانی
علل: فن‌های مسدود شده، گرد و غبار
اقدام: تمیزکاری فن‌ها، بهبود تهویه

⚡ RF Interlock Fault

علائم: خطای Interlock، روشن نشدن
علل: درب‌های باز، سنسورهای معیوب
اقدام: چک بستن درب‌ها، تست سنسورها

🔌 Power Supply Fault

علائم: نوسان برق، خطای منبع تغذیه
علل: نوسان برق شهری، مشکل برد
اقدام: استفاده از UPS، سرویس برد

بخش ۴: خطاهای پلاسما و احتراق - بررسی دقیق

بر اساس راهنمای Thermo Fisher برای خطای "Plasma will not ignite" (E2208):

🧪 علل شایع عدم احتراق پلاسما

۱. مشکل گاز آرگون

فشار کم (زیر ۵۰ psi)
نشتی در اتصالات
فیلتر مسدود شده

۲. مشکل تورچ

نصب نادرست
ترک یا شکستگی
رسوب شدید

۳. مشکل جرقه‌زن

الکترود فرسوده
فاصله نامناسب
مدار معیوب

۴. مشکل خنک‌کاری

دمای آب بالا
پمپ چیلر خراب
گرفتگی فیلتر آب

بخش ۵: خطاهای وکیوم ICP-MS - حفاظت از توربوپمپ

بر اساس مستندات Agilent برای منطق خطای وکیوم و راهنمای تست نشتی:

خطا	خطر برای توربوپمپ	تست تشخیصی	اقدام فوری
Turbo Pump Speed Low	⚠️ متوسط	چک سرعت روی نمایشگر شنیدن صدای غیرعادی	اجتناب از کار مداوم برنامه‌ریزی برای سرویس
Turbo Pump Fault / Overload	🚨 بالا	تست مقاومت سیم پیچ بررسی کنترلر	خاموش کردن دستگاه تماس فوری با متخصص
BK Pressure Time Out	⚠️ متوسط	تست Rate-of-Rise بررسی اورینگ‌ها	تعویض اورینگ‌ها تست نشتی مجدد

بخش ۶: تست‌های استاندارد و سریع - زمان‌بندی شده

⏱️ تست‌های ۵ دقیقه‌ای

مشاهده شکل و رنگ پلاسما
چک فشار گاز آرگون
بررسی اتصالات اصلی
تست Uptake Rate ساده
چک آلارم‌های واضح

⏱️ تست‌های ۳۰ دقیقه‌ای

تعویض Pump Tubing
تمیزکاری سطحی Nebulizer
بازرسی بصری تورچ
تست Stability با QC
بررسی فیلترهای گاز

⏱️ تست‌های ۶۰-۹۰ دقیقه‌ای (ICP-MS)

تست Rate-of-Rise کامل
تست نشتی موضعی با متانول
بررسی Foreline Trap
تعویض روغن پمپ روغنی
تست عملکرد توربوپمپ

بخش ۷: خط قرمزها - چه زمانی باید دستگاه را خاموش کرد؟

بر اساس راهنمای محافظت از توربوپمپ و RF Generator:

🚨 شرایط اضطراری - خاموش کردن فوری دستگاه

🔥 خطر سوختگی/آتش‌سوزی

بوی سوختگی واضح
دود از دستگاه
جرقه یا قوس الکتریکی

💨 خطر برای توربوپمپ

صدای سایش یا ضربه از توربو
لرزش غیرعادی
خطای "Turbo Pump Overload" مکرر

⚠️ خطر نشتی گاز/آب

نشت قابل مشاهده گاز
چکه کردن آب از سیستم خنک‌کننده
تجمع آب زیر دستگاه

سرویس تخصصی خطاهای ICP | پرتوشار

اگر پس از انجام تست‌های فوق خطا باقی ماند، نیاز به مداخله تخصصی دارید.

تشخیص تخصصی خطا
با تجهیزات پیشرفته و نرم‌افزارهای اختصاصی

تعمیر RF Generator
بردهای الکترونیکی، منابع تغذیه، مدارهای RF

سرویس سیستم وکیوم
توربوپمپ، پمپ‌های روغنی، تست نشتی هلیومی

درخواست عیب‌یابی تخصصی خرید قطعات تعمیراتی

❓ پرسش‌های متداول درباره خطاهای ICP

۱. معنی خطای "Plasma will not ignite" در ICP چیست؟

این خطا نشان می‌دهد دستگاه نتوانسته پلاسما را ایجاد کند. علل اصلی: کمبود گاز آرگون، نشتی در خط گاز، مشکل در جرقه‌زن (ignition circuit)، تورچ معیوب یا نادرست نصب شده.

۲. چرا ICP پلاسما روشن نمی‌شود و چطور رفع کنیم؟

ابتدا فشار آرگون (باید بالای ۵۰ psi باشد) و عدم نشتی را چک کنید. سپس تورچ و جرقه‌زن را بررسی نمایید. اگر مشکل باقی ماند، ممکن است نیاز به سرویس سیستم احتراق داشته باشید.

۳. معنی خطای "Backing pressure high" در ICP-MS چیست؟

فشار در خط بین پمپ توربو و پمپ روغنی بیش از حد مجاز است. این خطا می‌تواند به توربوپمپ آسیب بزند. علل: خرابی پمپ روغنی، گرفتگی خطوط، Foreline Trap اشباع شده.

۴. چگونه خطای "Vacuum Not Ready" در ICP-MS را برطرف کنیم؟

۱) تعویض روغن پمپ روغنی ۲) تعویض Foreline Trap ۳) تست نشتی (Rate-of-Rise) ۴) بررسی سلامت توربوپمپ. اگر پس از این اقدامات خطا باقی ماند، نیاز به سرویس تخصصی است.

۵. مسیر تعمیر RF generator در ICP-OES چیست؟

ابتدا خنک‌کاری و فن‌ها را چک کنید. سپس کابل‌ها و اتصالات را بررسی نمایید. اگر خطا ادامه داشت، احتمالاً نیاز به سرویس بردهای الکترونیکی یا منبع تغذیه RF دارید که باید توسط متخصص انجام شود.

۶. تست نشتی وکیوم ICP-MS با روش Rate of Rise چیست؟

روشی ساده برای تشخیص نشتی: پس از رسیدن به خلأ پایه، پمپ‌ها را از سیستم جدا کرده و افزایش فشار را طی زمان اندازه می‌گیرید. اگر فشار با نرخ ثابتی بالا می‌رود، نشتی وجود دارد.

نتیجه‌گیری و تأکید بر منابع معتبر:
«تشخیص و رفع خطاهای رایج ICP نیازمند درک دقیق منطق هر خطا و تفکیک صحیح بین مشکلات RF Generator، سیستم پلاسما و وکیوم (در ICP-MS) است. همانطور که در راهنماهای رسمی Agilent و Thermo Fisher تأکید شده، بسیاری از خطاها با اقدامات ساده اپراتوری قابل حل هستند. با این حال، برای خطاهای مکرر یا پیچیده، مداخله تخصصی نه تنها دستگاه را نجات می‌دهد، بلکه از هزینه‌های تعمیرات اساسی جلوگیری می‌کند. همیشه به یاد داشته باشید: پیشگیری با نگهداری پیشگیرانه منظم، بهترین راه برای کاهش خطاهای ICP است.»
