کاهش هزینههای عملیاتی با تعمیر تخصصی تورچ و اینجکتور | تطبیقیافته با راهنماهای رسمی سازندگان
رسوب تورچ ICP و آلودگی اینجکتور ICP از شایعترین مشکلات تجهیزات ICP-OES/MS هستند که بهطور مستقیم بر کیفیت نتایج و هزینههای نگهداری تأثیر میگذارند. برخلاف تصور رایج، بسیاری از این مشکلات نیازی به تعویض کامل تورچ ندارند و با تعمیر تورچ ICP تخصصی قابل حل هستند. این مقاله بر پایه مستندات رسمی سازندگان (Agilent، Thermo، PerkinElmer، Glass Expansion) تدوین شده و سه محور اصلی را پوشش میدهد: ۱) تشخیص دقیق علائم و تأثیر بر نتایج، ۲) پروتکلهای تعمیر و تمیزکاری تخصصی، و ۳) تعیین زمان سرویس استاندارد برای جلوگیری از خرابیهای پرهزینه.
⚠️ نکته کلیدی در تعمیرات تورچ و اینجکتور:
روشهای تمیزکاری و تعمیر تورچ به جنس قطعه (کوارتز، آلوئینا، ساپفایر) و مدل دستگاه وابسته است. اقدامات نادرست مانند استفاده از حمام اولتراسونیک برای تورچهای کوارتزی یا مواد شیمیایی نامناسب میتواند باعث ترک خوردگی و خسارت جبرانناپذیر شود. همواره قبل از اقدام به راهنمای کاربری (User Manual) مدل خاص دستگاه خود مراجعه کنید یا از متخصصان تعمیرات ICP مشورت بگیرید.

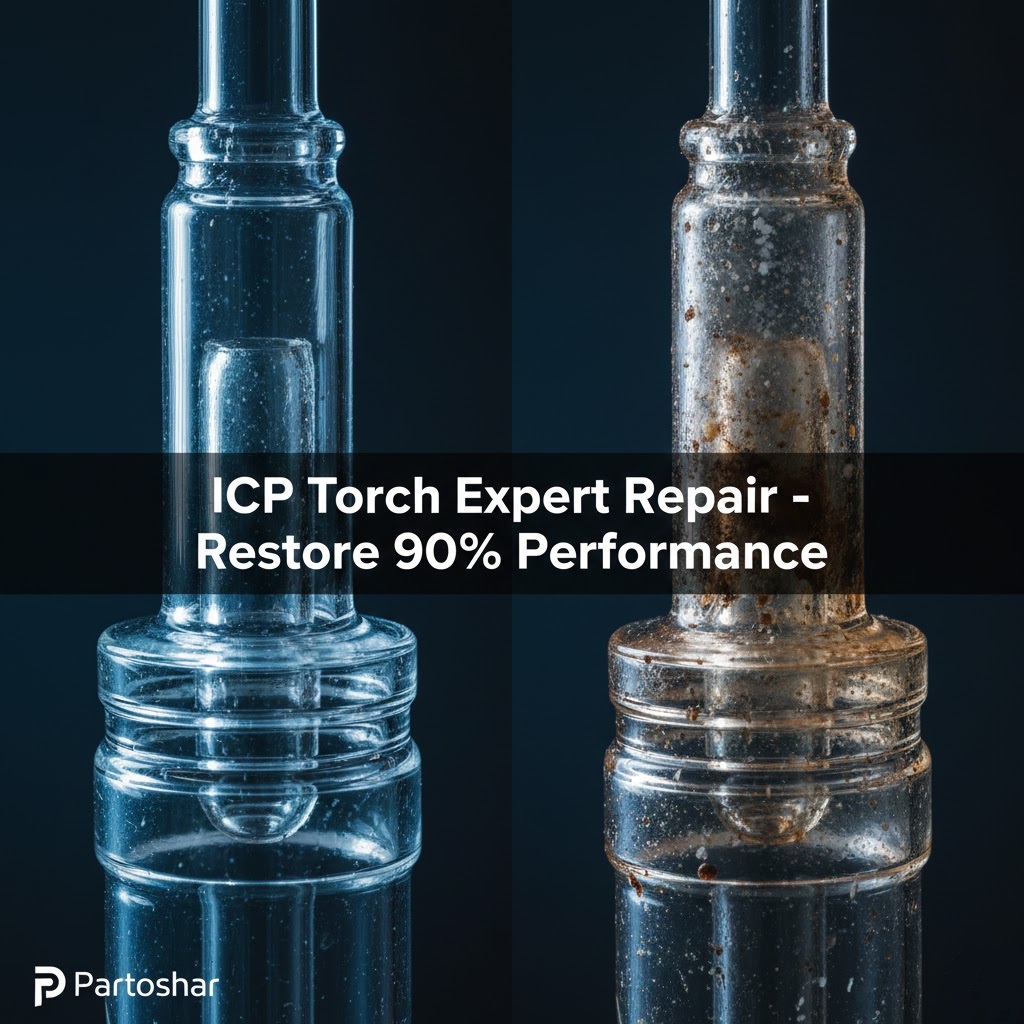

تشخیص بصری رسوب در تورچ (چپ) و اینجکتور (راست) - منبع: Glass Expansion
بخش ۱: علائم و تأثیرات مخرب رسوب بر کیفیت نتایج (عیبیابی)
تشخیص به موقع آلودگی تورچ ICP و رسوب اینجکتور ICP اولین قدم در تعمیرات مؤثر است. جدول زیر ارتباط بین علائم مشاهدهشده، تأثیر بر نتایج و علت احتمالی را نشان میدهد.
| علائم مشاهدهشده در دستگاه | تأثیر مستقیم بر نتایج آنالیز | علت مرتبط با تورچ/اینجکتور |
|---|
افت حساسیت ICP
افزایش LOD/LOQ |
کاهش سیگنال آنالیتها، نیاز به غلظتهای بالاتر برای تشخیص |
• انسداد جزئی اینجکتور
• رسوب روی دیواره تورچ |
افزایش Background
نویز پایه بالا |
بالا رفتن BEC (Background Equivalent Concentration)، تداخل در اندازهگیری آنالیتهای trace |
• آلودگی ماتریکس قبلی (Memory Effect)
• رسوب نمکی هدایتکننده |
ناپایداری پلاسما
خاموشی مکرر |
تکرارپذیری ضعیف (RSD بالا)، نیاز به ریاستارت مکرر |
• گرفتگی شدید اینجکتور
• تغییر شکل پلاسما به دلیل رسوب |
Drift زمانی
جابجایی پیکها |
کاهش دقت در اندازهگیریهای طولانیمدت و سریالی |
• تشکیل تدریجی رسوب حین آنالیز
• گرمشدن غیریکنواخت |
| افزایش اکساید/دبل شارژ |
تداخل در آنالیز ایزوتوپی، نتایج غلط در ICP-MS |
• آلودگی سطح تورچ با فلزات
• توزیع نادرست پلاسما |

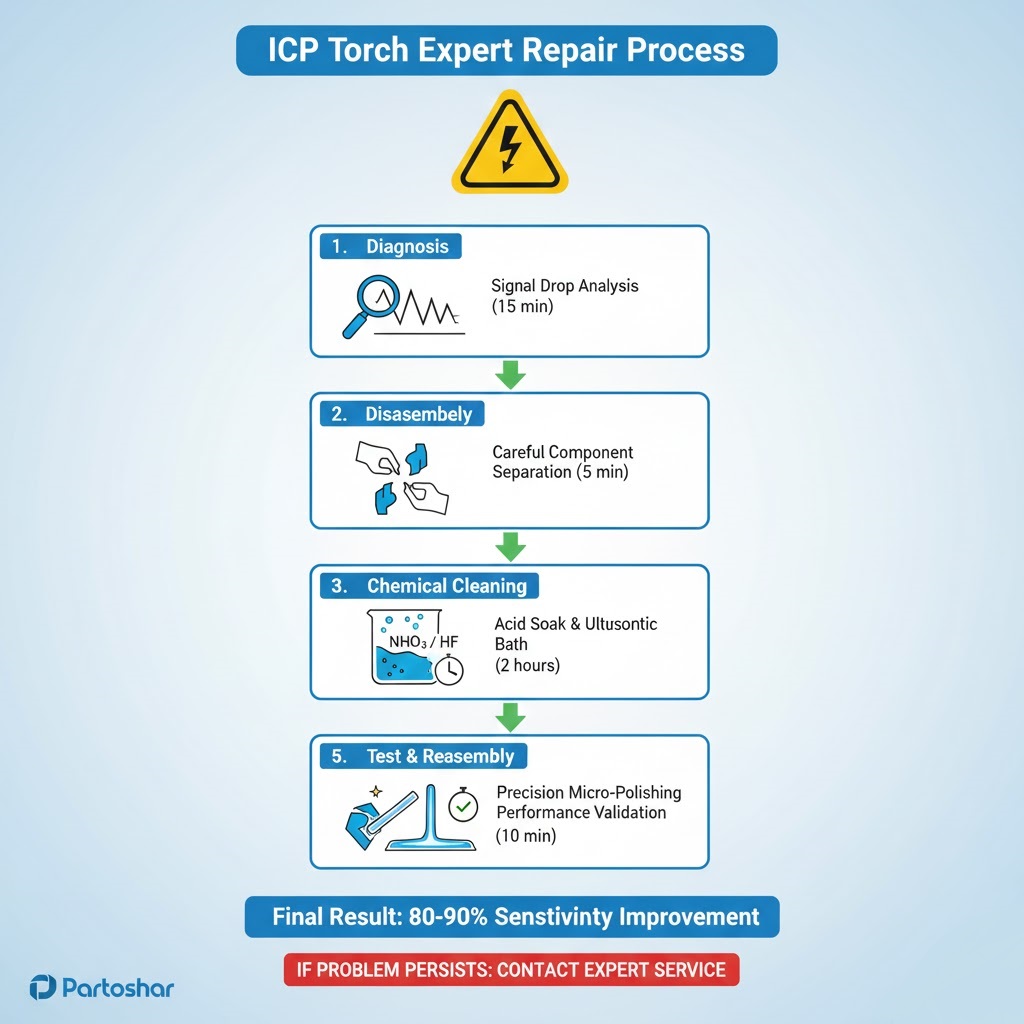

بخش ۲: پروتکلهای تعمیر و تمیزکاری تخصصی — تلفیق منابع عمومی و سازنده
پس از تشخیص، اجرای یک پروتکل تعمیر تورچ ICP اصولی حیاتی است. این بخش ترکیبی از روشهای استاندارد سازندگان و بهترین تجربیات تعمیراتی است.
✅ روش ۱: تمیزکاری شیمیایی رسوبهای نمکی و اکسیدی
منبع: راهنمای نگهداری Agilent و Thermo برای نمونههای آبی با TDS بالا.
- قطعات (تورچ کوارتزی) را به دقت جدا کنید.
- به مدت ۲-۴ ساعت در محلول اسید نیتریک ۱۰٪ یا اسید کلریدریک ۵٪ (حجم/حجم) در آب DI خیس بخورد.
- با آب DI فراوان بشویید تا تمام اسید زدوده شود.
- با استون یا ایزوپروپانول آبزدایی کرده و در دمای محیط خشک کنید.
- هشدار: هرگز از اسید هیدروفلوئوریک (HF) برای تورچهای کوارتزی استفاده نکنید.
✅ روش ۲: پولیش مکانیکی اینجکتور (بازسازی)
منبع: پروتکلهای تعمیرات تخصصی Glass Expansion و PerkinElmer.
- برای اینجکتورهای آلومینایی یا ساپفایر با رسوب سخت شده.
- از میله پولیش الماسه با قطر مناسب (مثلاً ۰.۱ میکرون) استفاده کنید.
- میله را به آرامی و با حرکت مستقیم درون اینجکتور بچرخانید.
- پس از پولیش، با حلال مناسب شستشو و با گاز فشرده خشک کنید.
- این کار بازسازی تورچ ICP و بازیافت قطعه گرانقیمت را ممکن میسازد.
✅ روش ۳: تست و کالیبراسیون پس از تعمیر
منبع: دستورالعملهای نصب و راهاندازی سازندگان.
- تست هلیوم لیگ (Helium Leak Test): برای اطمینان از آببندی کامل اتصالات.
- تورچ آلایمنت (Torch Alignment): تنظیم موقعیت تورچ نسبت به کویل و اینترفیس.
- تست Yttrium Bullet: ارزیابی ریکاوری و حساسیت دستگاه پس از تعمیر.
- ثبت تمام مراحل در لاگ بوک سرویس دستگاه.
نکته فنی از منابع Agilent و Glass Expansion: بهترین روش پیشگیری از رسوب نمکی روی تورچ، آسپیره کردن محلول شستشو (آب DI یا اسید رقیق) به مدت ۱-۲ دقیقه پس از هر نمونه با ماتریکس سنگین است. همچنین، هرگز اجازه ندهید نمونههای حاوی نمک بالا در سیستم خشک شوند.
بخش ۳: معیارهای تعمیر در مقابل تعویض — قلب تصمیمگیری تعمیراتی
انتخاب بین تعمیر تورچ ICP و تعویض تورچ ICP بر اساس معیارهای فنی و اقتصادی انجام میشود. این چارچوب بر اساس تجربیات تعمیراتی گسترده است.
چه زمانی تعمیر و تمیزکاری کافی است؟ (اقدام اپراتور/تکنسین)
- رسوب سطحی و یکنواخت: رسوب نمکی یا اکسیدی که کل سطح داخلی را پوشانده اما ضخامت کمی دارد.
- افت کارایی تدریجی: کاهش حساسیت یا افزایش BEC که به تدریج و در طی هفتهها رخ داده است.
- عدم وجود ترک یا شکستگی: پس از بازرسی بصری با ذرهبین، هیچ ترک یا خراشی در کوارتز یا سرامیک مشاهده نمیشود.
- بازیابی کامل با تمیزکاری: پس از اجرای پروتکل استاندارد تمیزکاری، تست Yttrium بهبود قابل توجهی نشان میدهد.
علائمی که نیاز به تعمیر تخصصی یا تعویض قطعه را نشان میدهند (تماس با پرتوشار)
- ترکهای فیزیکی (حتی مویی) روی تورچ کوارتزی یا آلومینایی.
- تغییر شکل دائمی اینجکتور (نازل) بر اثر حرارت یا شوک مکانیکی.
- رسوبهای سخت و غیرقابل حلال (مانند برخی سیلیکاتها) که با شستشوی شیمیایی معمول پاک نمیشوند.
- تست Yttrium Bullet ناموفق پس از انجام دقیق تمیزکاری.
- نشتی گاز در اتصالات تورچ که با تعویض اورینگ برطرف نمیشود.
- شک به آلودگی عمیق با فلزات که باعث Memory Effect پایدار میشود.
درخواست تعمیر تخصصی تورچ و اینجکتور
زمانبندی سرویس استاندارد (برنامه نگهداری پیشگیرانه - PM)
بر اساس منابع Thermo و Agilent برای نمونههای معمولی آبی
| فعالیت |
فرکانس توصیهشده |
هدف |
| بازرسی بصری تورچ و پلاسما |
روزانه |
تشخیص زودهنگام تغییر رنگ یا شکل |
| تمیزکاری جزئی اینجکتور |
هفتگی |
جلوگیری از انسداد کامل |
| شستشوی کامل تورچ |
ماهیانه یا پس از ۲۰۰ ساعت کار |
حذف رسوبهای تجمع یافته |
| تورچ آلایمنت و تست کامل |
سهماهه یا پس از تعمیر |
بهینهسازی عملکرد و حساسیت |
| تعویض اورینگها و واشرها |
ششماهه |
جلوگیری از نشتی گاز |
نکته: برای نمونههای با ماتریکس سنگین (خاک، TDS بالا، حلال آلی)، این فرکانسها باید ۲ تا ۳ برابر کاهش یابد.
تعمیر تخصصی تورچ و اینجکتور را به متخصصان بسپارید
تعمیرات تورچ و اینجکتور ICP نیاز به تجهیزات دقیق (ذرهبین قوی، میله پولیش الماسه، تستر نشتی) و تخصص عمیق در مکانیک پلاسما دارد.
عیبیابی و مشاوره از راه دور
ارسال عکس تورچ و گزارش نتایج برای تشخیص دقیق.
تعمیر و بازسازی تخصصی
پولیش اینجکتور، رفع ترکهای جزئی، تست هلیوم.
تأمین کلیه قطعات تورچ
کوارتز، آلوئینا، ساپفایر، پلاتین، اورینگ اصل.
نتیجهگیری و تأکید بر صرفه اقتصادی تعمیر:
«مدیریت رسوب و آلودگی تورچ ICP و اینجکتور ICP نیازمند رویکردی نظاممند است. همانطور که در منابعی مانند راهنماهای نگهداری Agilent و دستورالعملهای Glass Expansion تأکید شده، نگهداری پیشگیرانه منظم (PM) کلید جلوگیری از خرابیهای عمده است. بسیاری از مشکلات با سرویس دورهای تورچ و تمیزکاری به موقع اینجکتور حل میشوند. با این حال، برای مشکلات پیچیدهتر، تعمیر تخصصی تورچ میتواند تا ۷۰٪ نسبت به تعویض کامل صرفهجویی ایجاد کند و عمر مفید دستگاه را افزایش دهد. برای هر اقدام، همواره تخصص و ایمنی را در اولویت قرار دهید.»
