مشخصات کلی

ناپایداری خط پایه اسپکتروفتومتر یکی از خطاهای مهم در اندازه گیری های UV-Vis است که می تواند به صورت جابجایی تدریجی Baseline Drift، نوسان تصادفی سیگنال، افزایش نویز یا تغییرات غیرعادی جذب در طول زمان مشاهده شود. تشخیص صحیح این پدیده تنها با مشاهده نمودار جذب امکان پذیر نیست، زیرا منبع نور، دمای محفظه اپتیکی، آشکارساز، آلودگی سطوح نوری، Beam Splitter، مدار تقویت سیگنال و حتی رفتار مکانیکی مونوکروماتور می توانند الگوهای متفاوتی در خط پایه ایجاد کنند. از نظر عیب یابی تخصصی، ابتدا باید مشخص شود که تغییر مشاهده شده واقعا Drift است یا Noise و Stray Light؛ زیرا هر کدام مکانیزم فیزیکی متفاوتی دارند و روش بررسی و اصلاح آنها نیز یکسان نیست.

خط پایه در UV-Vis دقیقا چه چیزی را نشان می دهد؟

خط پایه یا Baseline در اسپکتروفتومتر UV-Vis وضعیت پاسخ دستگاه را در شرایطی نشان می دهد که نمونه نباید جذب قابل توجهی در محدوده مورد بررسی ایجاد کند. در یک سیستم سالم، هنگام اجرای Baseline Scan انتظار می رود سیگنال در طول موج های مختلف رفتار پایدار و قابل تکراری داشته باشد.

در اندازه گیری جذب، دستگاه عملا نسبت شدت نور عبوری از Reference یا Blank به شدت نور عبوری از Sample را ارزیابی می کند. بنابراین هر تغییری در شدت منبع، انتقال نور، حساسیت آشکارساز یا بهره مدار الکترونیکی می تواند خود را به صورت تغییر در جذب نشان دهد.

رابطه پایه جذب به صورت زیر بیان می شود:

A = -log10(I/I0)

که در آن I0 شدت تابش مرجع و I شدت تابش پس از عبور از نمونه است.

اگر I0 یا I در طول زمان بدون ارتباط با نمونه تغییر کند، مقدار جذب نیز تغییر خواهد کرد. به همین دلیل، ناپایداری خط پایه الزاماً به معنی وجود ماده جذب کننده در مسیر نوری نیست و ممکن است منشأ کاملا سخت افزاری داشته باشد.

Baseline Drift با Noise یکسان نیست

در عیب یابی UV-Vis باید تفاوت بین Drift و Noise به صورت مشخص بررسی شود. Drift معمولا تغییر آهسته و جهت دار سیگنال در طول زمان است؛ برای مثال خط پایه ممکن است طی چند دقیقه به صورت تدریجی به سمت بالا یا پایین حرکت کند.

Noise بیشتر به صورت نوسانات سریع و تصادفی در اطراف یک مقدار میانگین دیده می شود. اگر سیگنال در بازه کوتاه چندین بار بالا و پایین شود، احتمال وجود نویز الکترونیکی، ناپایداری منبع نور یا اختلال در آشکارساز بیشتر است.

Stray Light نیز ماهیت متفاوتی دارد. در این حالت، تابشی خارج از طول موج انتخاب شده به آشکارساز می رسد و به ویژه در جذب های بالا باعث می شود مقدار Absorbance کمتر از مقدار واقعی ثبت شود.

سه خطای ظاهرا مشابه با سه مکانیزم متفاوت

تشخیص این سه پدیده اهمیت زیادی دارد، زیرا تعویض لامپ برای یک مشکل Stray Light یا تنظیم آشکارساز برای یک Drift حرارتی، مشکل واقعی را برطرف نمی کند.

پدیدهالگوی مشاهده در نمودارمکانیزم محتملپارامتر قابل بررسیاثر بر آنالیز
Baseline Drift تغییر تدریجی و جهت دار خط پایه گرم شدن منبع، تغییر دمای محفظه، تغییر حساسیت آشکارساز شیب تغییر سیگنال در زمان تغییر تدریجی جذب و کاهش پایداری
Noise نوسان سریع اطراف مقدار میانگین مدار تقویت، آشکارساز، منبع تغذیه یا منبع نور RMS Noise و دامنه نوسان کاهش نسبت سیگنال به نویز
Stray Light خطای سیستماتیک به ویژه در جذب بالا نشت تابش خارج از باند انتخابی Stray Light و پاسخ فتومتریک کاهش جذب ظاهری و خطای غلظت
تغییر ناگهانی Baseline پرش سیگنال تغییر منبع، اتصال الکتریکی یا مکانیزم اپتیکی Signal Step و تکرارپذیری ایجاد پیک یا تغییر مصنوعی
Drift وابسته به دما تغییر آهسته پس از روشن شدن Thermal Equilibration دمای محفظه و روند زمانی ناپایداری نتایج در شروع کار

نقش منبع نور در ناپایداری خط پایه اسپکتروفتومتر

منبع نور یکی از نخستین قسمت هایی است که هنگام مشاهده Baseline Drift باید بررسی شود. در بسیاری از تجهیزات UV-Vis از لامپ دوتریم برای ناحیه فرابنفش و لامپ تنگستن یا تنگستن هالوژن برای ناحیه مرئی استفاده می شود.

شدت تابش لامپ در لحظات ابتدایی روشن شدن با وضعیت پایدار حرارتی آن یکسان نیست. به همین دلیل، اگر دستگاه بدون زمان کافی برای رسیدن منبع و محفظه اپتیکی به شرایط پایدار وارد مرحله اندازه گیری شود، خط پایه ممکن است به تدریج جابه جا شود.

لامپ دوتریم و رفتار حرارتی آن

در ناحیه UV، ناپایداری تخلیه لامپ دوتریم می تواند به صورت تغییر شدت تابش یا افزایش نوسان سیگنال ظاهر شود. این وضعیت در اندازه گیری هایی که به جذب های پایین یا تغییرات کوچک Absorbance حساس هستند، اهمیت بیشتری دارد.

در عیب یابی باید بین افت دائمی شدت نور و ناپایداری زمانی تفاوت قائل شد. اگر شدت نور پایین باشد اما کاملا پایدار بماند، احتمال فرسودگی منبع یا مشکل در مسیر نوری مطرح است. اگر شدت نور دائما تغییر کند، مدار تغذیه لامپ و شرایط عملکرد منبع نیز باید بررسی شود.

لامپ تنگستن و تغییرات ناحیه مرئی

در ناحیه مرئی، لامپ تنگستن یا تنگستن هالوژن نیز می تواند منشأ تغییر خط پایه باشد. فرسودگی رشته، تغییر شرایط حرارتی و نوسان تغذیه از عواملی هستند که بر پایداری تابش اثر می گذارند.

اگر Baseline در محدوده مرئی به شکل محسوسی ناپایدار باشد ولی در UV وضعیت مناسب باقی بماند، بررسی منبع مرئی نسبت به تعویض یا تنظیم سایر اجزای اپتیکی اولویت بیشتری پیدا می کند.

دمای محفظه اپتیکی چگونه Baseline Drift ایجاد می کند؟

دما در سیستم UV-Vis فقط یک پارامتر محیطی نیست و می تواند مستقیما روی عملکرد اپتیکی و الکترونیکی اثر بگذارد. افزایش دمای داخلی محفظه می تواند موجب تغییر رفتار منبع نور، آشکارساز، تقویت کننده و حتی اجزای مکانیکی مسیر اپتیکی شود.

اگر خط پایه بلافاصله پس از روشن شدن دستگاه شروع به تغییر کند و پس از مدتی به محدوده نسبتا پایدار برسد، یک الگوی حرارتی محتمل است.

در این حالت باید نمودار سیگنال بر حسب زمان ثبت شود. برای مثال اگر مقدار جذب در یک طول موج ثابت طی 10 تا 20 دقیقه به شکل تدریجی تغییر کند و سپس شیب آن کاهش یابد، این رفتار با Thermal Drift سازگارتر از Noise تصادفی است.

بررسی همزمان دما و سیگنال

در سرویس تخصصی می توان دمای بخش های حساس و سیگنال خام آشکارساز را در بازه های زمانی متوالی ثبت کرد. اگر تغییرات دما و سیگنال همبستگی زمانی داشته باشند، احتمال نقش حرارتی افزایش پیدا می کند.

این روش از تعویض تصادفی قطعات جلوگیری می کند و امکان تعیین منشأ واقعی خطا را فراهم می سازد.

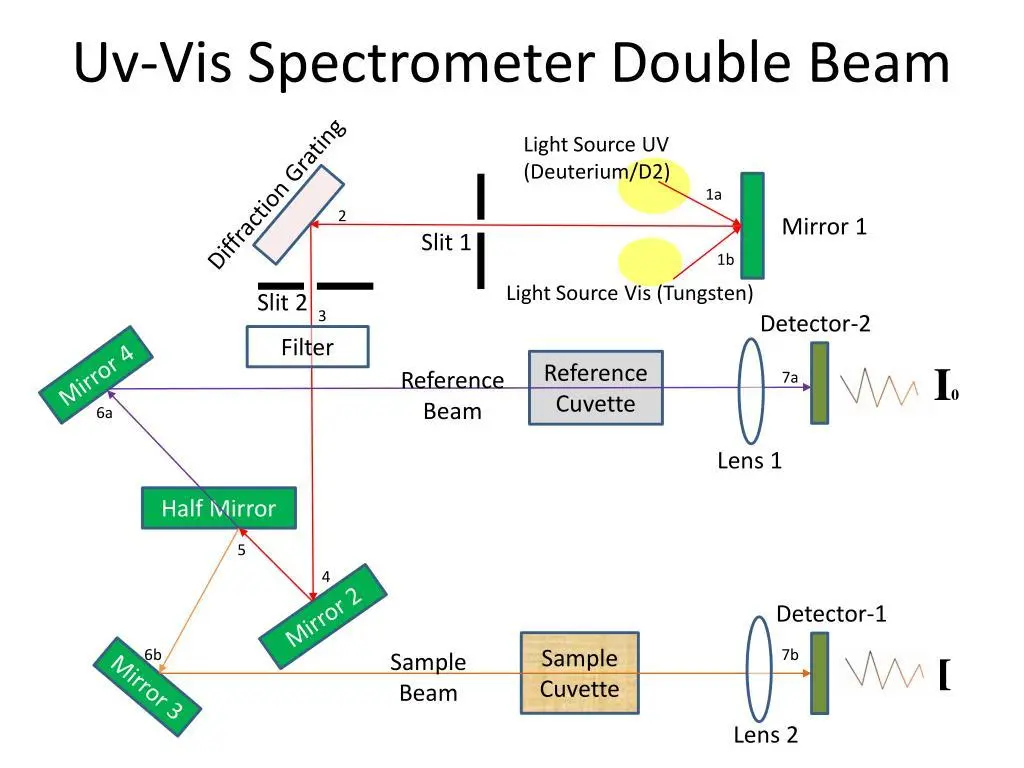

تعمیرات-اسپکتروفتومتر-UV-Vis-Double-Beam



آلودگی اپتیک چه زمانی باعث تغییر خط پایه می شود؟

سطوحی مانند آینه ها، لنزها، پنجره های اپتیکی، سل هولدر و سایر اجزای مسیر تابش در صورت آلودگی می توانند شدت نور رسیده به آشکارساز را کاهش دهند.

اما نکته مهم این است که آلودگی اپتیک همیشه باعث یک افت ثابت سیگنال نمی شود. اگر آلودگی وابسته به دما، رطوبت یا شرایط مکانیکی باشد، ممکن است رفتار خط پایه در طول زمان نیز تغییر کند.

وجود اثر انگشت، ذرات گرد و غبار، بخارات شیمیایی یا رسوبات روی سطح اپتیکی می تواند باعث پراکندگی نور شود. این پراکندگی علاوه بر کاهش شدت، ممکن است نسبت سیگنال واقعی به تابش ناخواسته را تغییر دهد.

چرا تمیز کردن ساده همیشه راه حل نیست؟

در سیستم های دقیق، هر سطح اپتیکی باید با روش مناسب همان قطعه بررسی و تمیز شود. تماس نامناسب با سطح اپتیکی می تواند پوشش های حساس را آسیب بزند یا آلودگی جدید ایجاد کند.

بنابراین در عیب یابی، ابتدا باید مشخص شود که افت سیگنال ناشی از آلودگی است یا خرابی خود قطعه. اندازه گیری شدت تابش قبل و بعد از مسیرهای مشخص، اطلاعات دقیق تری نسبت به مشاهده ظاهری فراهم می کند.

آشکارساز چگونه خط پایه را دچار ناپایداری می کند؟

آشکارساز آخرین بخش اصلی مسیر اپتیکی است و تغییر در پاسخ آن مستقیما وارد سیگنال اندازه گیری می شود. بسته به طراحی دستگاه ممکن است از Photodiode، Photomultiplier Tube یا آرایه های آشکارساز استفاده شود.

یکی از پارامترهای مهم در این قسمت، Dark Signal یا جریان تاریک است. این سیگنال در شرایطی ایجاد می شود که تابش نوری قابل توجهی به آشکارساز نمی رسد.

اگر جریان تاریک با زمان یا دما تغییر کند، مقدار سیگنال پایه نیز تغییر خواهد کرد. در چنین شرایطی ممکن است کاربر تصور کند مشکل از منبع نور است، در حالی که منبع تابش پایدار بوده و تغییر در بخش آشکارسازی اتفاق افتاده است.

افزایش نویز آشکارساز چه تفاوتی با Drift دارد؟

اگر آشکارساز خراب یا مدار آن دچار نویز باشد، سیگنال معمولا به صورت نوسانات سریع ظاهر می شود. اما اگر حساسیت آشکارساز در طول زمان تغییر کند، نمودار ممکن است رفتار تدریجی پیدا کند.

به همین دلیل، بررسی میانگین سیگنال، انحراف معیار، دامنه Peak-to-Peak و روند زمانی سیگنال خام می تواند تشخیص را دقیق تر کند.

مدار تقویت کننده و نقش آن در نویز UV-Vis

سیگنال خروجی بسیاری از آشکارسازها بسیار کوچک است و باید توسط مدارهای تقویت کننده به سطح قابل پردازش برسد. در ساختارهای مبتنی بر Photodiode، مدار Transimpedance Amplifier برای تبدیل جریان خروجی آشکارساز به ولتاژ استفاده می شود.

اگر مقاومت فیدبک، خازن های جبران کننده یا اجزای فعال این مدار دچار تغییر شوند، ممکن است بهره، پهنای باند یا پایداری سیگنال تغییر کند.

نتیجه می تواند به شکل افزایش Noise، کند شدن پاسخ، نوسان خروجی یا حتی Drift الکترونیکی ظاهر شود.

تشخیص عیب تقویت کننده با مقایسه سیگنال خام

یکی از روش های مفید، بررسی خروجی آشکارساز پیش از پردازش نرم افزاری و مقایسه آن با مقدار نهایی نمایش داده شده است. اگر سیگنال خام پایدار باشد ولی مقدار پردازش شده نوسان داشته باشد، بخش الکترونیکی یا الگوریتم پردازش باید دقیق تر بررسی شود.

در مقابل، اگر سیگنال خام نیز دچار تغییرات مشابه باشد، احتمال وجود مشکل در آشکارساز یا منبع تابش افزایش پیدا می کند.

Beam Splitter و خط پایه در سیستم های Double Beam

در اسپکتروفتومترهای Double Beam، تابش میان مسیر نمونه و مرجع تقسیم یا به صورت متناوب به مسیرهای مختلف هدایت می شود. بنابراین پایداری نسبت سیگنال دو مسیر اهمیت زیادی دارد.

Beam Splitter در صورت آلودگی، آسیب سطحی یا تغییر مشخصات اپتیکی می تواند نسبت تابش میان دو مسیر را تغییر دهد. اگر این تغییر در طول زمان اتفاق بیفتد، Baseline نیز ممکن است دچار Drift شود.

در این شرایط، بررسی یک مسیر به تنهایی کافی نیست و باید رفتار Reference و Sample با یکدیگر مقایسه شود.

جدول تشخیص تخصصی علت ناپایداری خط پایه

برای تشخیص دقیق، بهتر است علامت مشاهده شده مستقیما به پارامتر قابل اندازه گیری مرتبط شود. جدول زیر یک چارچوب فنی برای تفکیک اجزای درگیر ارائه می کند.

علامت مشاهده شدهجزء مشکوکتست تشخیصیپارامتر قابل اندازه گیریاثر احتمالی
Drift تدریجی پس از روشن شدن منبع نور یا محفظه حرارتی ثبت Baseline در زمان ثابت شیب Drift تغییر تدریجی Absorbance
Noise سریع آشکارساز و تقویت کننده ثبت سیگنال خام RMS و Peak-to-Peak Noise کاهش S/N
افت شدت UV D2 یا مسیر اپتیکی بررسی شدت تابش Signal Level کاهش حساسیت
افت شدت مرئی Tungsten اسکن محدوده مرئی Intensity Stability خطای جذب
خطای جذب بالا Stray Light تست فتومتریک Stray Light Level کاهش Absorbance واقعی
اختلاف Reference و Sample Beam Splitter مقایسه دو مسیر Signal Ratio Drift خط پایه
تغییر وابسته به دما آشکارساز یا منبع ثبت همزمان دما و سیگنال Thermal Coefficient ناپایداری زمانی
پرش ناگهانی اتصال یا مکانیزم اپتیکی تست تکرارپذیری Step Change خطای جذب و Baseline

مونوکروماتور و اثر غیر مستقیم آن بر Baseline

مونوکروماتور وظیفه انتخاب طول موج مورد نظر را بر عهده دارد و اجزایی مانند Slit، Grating و مکانیزم حرکتی در آن نقش دارند. اگر گریتینگ به درستی در موقعیت مورد نظر قرار نگیرد یا مکانیزم حرکتی دچار خطا شود، شدت نور عبوری در طول موج های مختلف می تواند تغییر کند.

در این وضعیت ممکن است خط پایه در یک ناحیه طیفی پایدار و در ناحیه دیگری ناپایدار باشد. چنین الگویی با یک مشکل عمومی الکترونیکی متفاوت است و باید عملکرد اپتیکی در طول موج های متعدد بررسی شود.

اگر Drift فقط هنگام اسکن طیفی اتفاق بیفتد و در یک طول موج ثابت مشاهده نشود، مونوکروماتور و مکانیزم تغییر طول موج اهمیت بیشتری پیدا می کنند.

Stray Light چگونه از Baseline Drift تفکیک می شود؟

Stray Light معمولا یک خطای وابسته به شدت جذب و محدوده طیفی است. در نمونه هایی با Absorbance بالا، سهم نور ناخواسته نسبت به نور واقعی بیشتر می شود و مقدار جذب ظاهری کاهش پیدا می کند.

در مقابل، Baseline Drift بیشتر به تغییر زمانی پاسخ سیستم مربوط است.

برای مثال، اگر یک ماده مرجع در یک طول موج ثابت ابتدا مقدار جذب مشخصی داشته باشد و سپس بدون تغییر نمونه، مقدار جذب آن طی چند دقیقه به آرامی تغییر کند، Drift محتمل است. اما اگر مقدار جذب در ناحیه جذب بسیار بالا به صورت سیستماتیک کمتر از مقدار مورد انتظار باشد و با تغییر زمان ثابت بماند، بررسی Stray Light اهمیت بیشتری پیدا می کند.

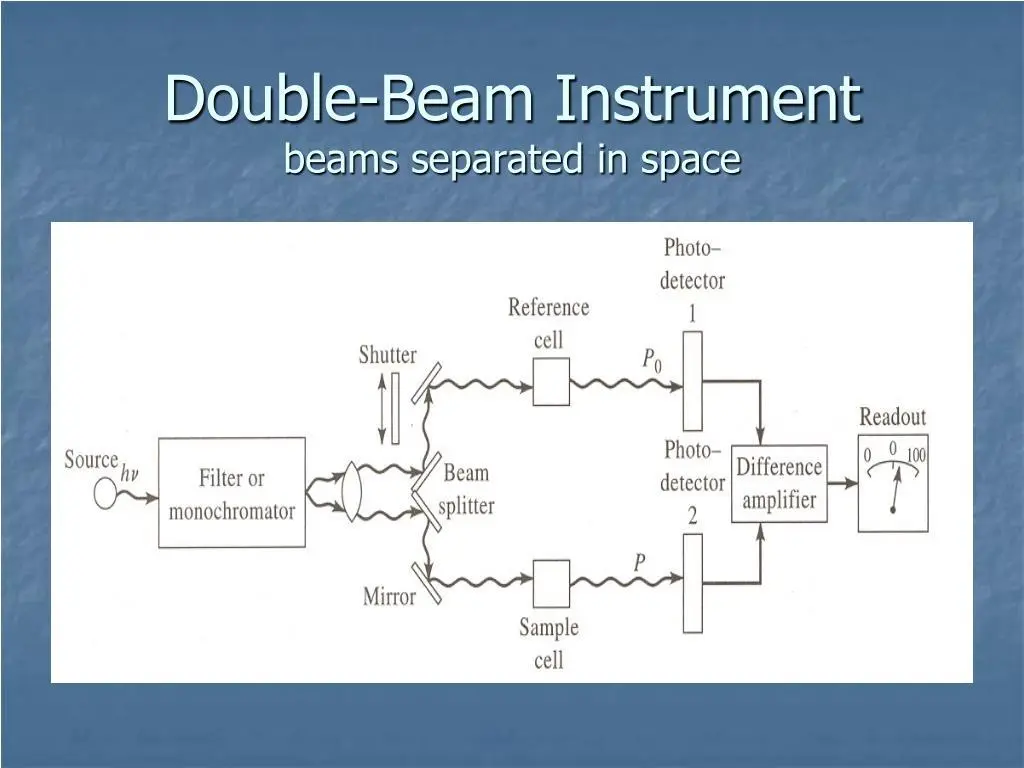

تعمیرات-اسپکتروفتومتر-UV-Vis-beams



فرآیند عیب یابی تخصصی از کجا شروع می شود؟

عیب یابی حرفه ای بهتر است از اندازه گیری و ثبت داده شروع شود، نه تعویض قطعه. نخست باید دستگاه در شرایط مشخص روشن شود و وضعیت Baseline بدون نمونه و در طول موج های مختلف ثبت گردد.

سپس باید مشخص شود که خطا وابسته به زمان، طول موج، دما یا شدت نور است.

مراحل فنی بررسی

  • ثبت Baseline در طول زمان: سیگنال در یک یا چند طول موج ثابت طی یک بازه مشخص ثبت می شود تا شیب Drift از نوسانات تصادفی تفکیک شود. این روش مشخص می کند که خطا تدریجی، دوره ای یا تصادفی است.

  • مقایسه ناحیه UV و Visible: رفتار خط پایه در محدوده مرتبط با D2 و Tungsten مقایسه می شود تا مشخص شود منبع نور خاصی در ایجاد ناپایداری نقش دارد یا مشکل در بخش مشترک دستگاه قرار گرفته است.

  • تحلیل سیگنال خام آشکارساز: خروجی آشکارساز قبل از تبدیل نهایی به Absorbance بررسی می شود. این کار برای تفکیک مشکل اپتیکی از ایراد مدار تقویت و پردازش بسیار مهم است.

  • بررسی وابستگی به دما: تغییرات سیگنال با دمای محفظه مقایسه می شود. وجود همبستگی زمانی میان دما و Drift می تواند مسیر بررسی منبع، آشکارساز یا مدار الکترونیکی را مشخص کند.

  • کنترل مسیر نوری: اجزایی مانند پنجره ها، لنزها، آینه ها، Slit و Beam Splitter از نظر آلودگی، آسیب سطحی و تغییر موقعیت بررسی می شوند. کاهش انتقال نور یا افزایش پراکندگی می تواند مستقیما کیفیت Baseline را کاهش دهد.

  • بررسی مسیر Reference و Sample: در سیستم Double Beam نسبت سیگنال دو مسیر بررسی می شود. اختلاف این نسبت در طول زمان می تواند نشانه مشکل در Beam Splitter یا یکی از مسیرهای اپتیکی باشد.

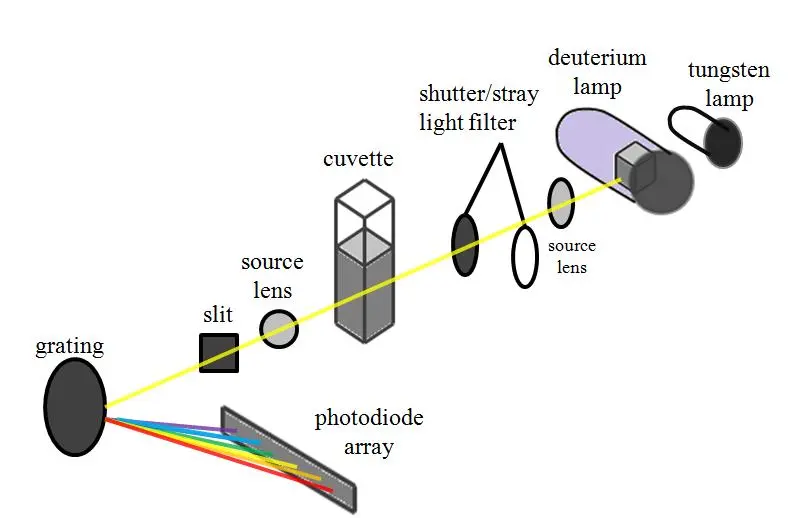

Diagram-تعمیرات-اسپکتروفتومتر-UV-Vis



چه زمانی باید قطعه تعویض شود؟

تعویض قطعه زمانی منطقی است که تست های تشخیصی نشان دهند مشخصات عملکردی آن از محدوده قابل قبول خارج شده است. برای مثال، اگر منبع نور از نظر شدت و پایداری دچار افت جدی باشد، تعویض آن می تواند ضروری باشد.

اما اگر مشکل فقط به دلیل تنظیم مکانیکی، آلودگی قابل رفع یا کالیبراسیون باشد، تعویض قطعه راهکار مناسبی نیست.

در سیستم های دقیق، ابتدا باید مشخص شود که آیا خطا با Adjustment، Cleaning، Calibration یا Repair قابل رفع است یا خیر.

معیارهای کنترل عملکرد پس از سرویس

پس از رفع عیب، صرفا روشن شدن دستگاه یا نمایش یک طیف صحیح به معنی بازگشت عملکرد کامل نیست. باید مجموعه ای از آزمون های عملکردی انجام شود تا مشخص شود ناپایداری خط پایه واقعا برطرف شده است.

آزمون پس از سرویسهدف فنیشاخص ارزیابینتیجه مورد انتظار
Baseline Stability بررسی Drift تغییر سیگنال در زمان روند پایدار
Noise Test ارزیابی نویز UV-Vis RMS Noise کاهش نوسانات تصادفی
Wavelength Accuracy بررسی مونوکروماتور موقعیت پیک مرجع انطباق با مقدار مرجع
Photometric Accuracy بررسی صحت جذب خطای Absorbance پاسخ پایدار و قابل تکرار
Photometric Repeatability بررسی تکرارپذیری انحراف نتایج پراکندگی پایین
Stray Light Test ارزیابی تابش ناخواسته مقدار Stray Light کنترل در محدوده عملکرد دستگاه
Lamp Stability بررسی منبع تغییر شدت در زمان تابش پایدار
Reference/Sample Ratio بررسی Double Beam نسبت دو مسیر ثبات نسبت سیگنال

تاثیر ناپایداری خط پایه بر نتایج کمی

در آنالیز کمی، حتی تغییرات کوچک خط پایه می توانند روی شیب منحنی کالیبراسیون و محاسبه غلظت اثر بگذارند. این موضوع زمانی اهمیت بیشتری دارد که غلظت ماده مورد نظر پایین باشد یا اختلاف Absorbance بین نمونه ها محدود باشد.

برای مثال، در تعیین غلظت یک محلول رنگی یا بررسی جذب یک ترکیب آلی در طول موج مشخص، اگر Baseline طی زمان تغییر کند، دستگاه ممکن است بخشی از تغییر مشاهده شده را به نمونه نسبت دهد؛ در حالی که تغییر واقعی از سیستم اندازه گیری ناشی شده است.

این خطا در مطالعات سینتیکی اهمیت بیشتری دارد، زیرا در آنجا تغییر Absorbance در طول زمان خود بخشی از اطلاعات آزمایش است. اگر Drift دستگاه با تغییر واقعی نمونه ترکیب شود، تفسیر سرعت واکنش نیز می تواند تحت تاثیر قرار گیرد.

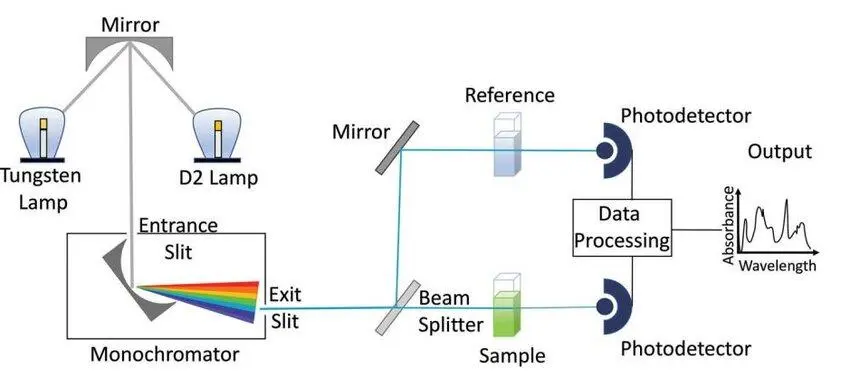

تعمیرات-اسپکتروفتومتر-UV-Vis



نقش سرویس تخصصی در تفکیک خطاهای اپتیکی و الکترونیکی

یکی از دشوارترین بخش های عیب یابی UV-Vis این است که چند خرابی مختلف می توانند علائم مشابهی ایجاد کنند. برای مثال، افت شدت سیگنال ممکن است از لامپ، آلودگی اپتیک، آشکارساز یا مدار تقویت کننده ناشی شود.

به همین دلیل، بررسی مرحله ای اهمیت دارد. اگر ابتدا منبع نور تایید شود، سپس مسیر اپتیکی و در ادامه آشکارساز و مدار الکترونیکی بررسی شود، احتمال تعویض اشتباه قطعه کاهش پیدا می کند.

در یک فرآیند فنی مناسب، هر مرحله باید با یک داده قابل اندازه گیری همراه باشد؛ مانند شدت سیگنال، RMS Noise، شیب Drift، نسبت Reference به Sample، دمای محفظه یا پاسخ فتومتریک.

جمع بندی فنی علل ناپایداری خط پایه

ناپایداری خط پایه اسپکتروفتومتر یک خطای تک علتی نیست و می تواند از برهم کنش چند بخش مختلف سیستم ایجاد شود. منبع نور، رفتار حرارتی محفظه، آشکارساز، مدار تقویت، آلودگی اپتیک و Beam Splitter هر کدام الگوی مشخصی در داده ایجاد می کنند.

مهم ترین مرحله در عیب یابی این است که Baseline Drift، نویز UV-Vis و Stray Light با یکدیگر اشتباه گرفته نشوند. Drift معمولا با تغییر تدریجی سیگنال در زمان مشخص می شود، Noise با نوسانات سریع و تصادفی شناخته می شود و Stray Light بیشتر به خطای سیستماتیک در محدوده های جذب بالا و شرایط طیفی خاص ارتباط دارد.

بنابراین تشخیص صحیح باید بر اساس روند زمانی سیگنال، وابستگی به طول موج، رفتار دمایی، شدت تابش، پاسخ آشکارساز و نسبت مسیرهای نوری انجام شود. چنین رویکردی امکان می دهد علت واقعی خطای جذب مشخص شود و فرآیند سرویس، تنظیم یا کالیبراسیون دقیقا روی بخش معیوب متمرکز شود.
