عیب یابی مونوکروماتور اسپکتروفتومتر

عیب یابی مونوکروماتور اسپکتروفتومتر، گریتینگ، اسلیت و مکانیزم انتخاب طول موج یکی از مراحل تخصصی در تعمیر و سرویس سیستم های اپتیکی UV-Vis است، زیرا مونوکروماتور وظیفه جداسازی و انتخاب طول موج مورد استفاده برای اندازه گیری را بر عهده دارد و هرگونه اختلال در گریتینگ، Slit، مکانیزم حرکتی، Encoder یا محور انتخاب طول موج می تواند به خطای Wavelength Accuracy، کاهش Resolution، تغییر شکل پیک های طیفی و در نهایت خطا در تعیین غلظت منجر شود. در یک اسپکتروفتومتر دقیق، صرفا نمایش عدد طول موج روی نرم افزار نشان دهنده صحت انتخاب طول موج نیست؛ موقعیت مکانیکی گریتینگ، دقت حرکت اجزای متحرک، عرض شکاف ورودی و خروجی، کالیبراسیون مکانیزم و کیفیت انتقال انرژی اپتیکی باید همزمان بررسی شوند.

مونوکروماتور در اسپکتروفتومتر چه وظیفه ای دارد؟

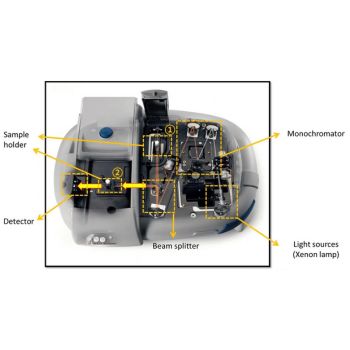

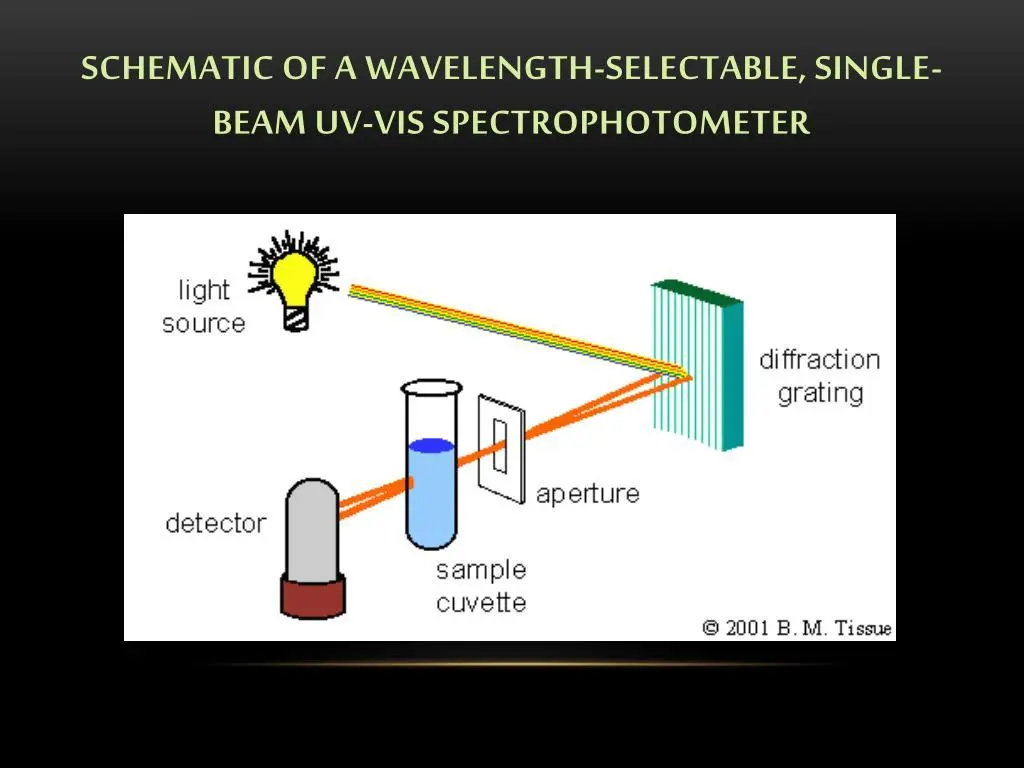

مونوکروماتور بخش انتخاب طول موج در مسیر اپتیکی اسپکتروفتومتر است. نور تولید شده توسط منبع، پس از عبور از اجزای اولیه اپتیکی وارد سیستم تفکیک طول موج می شود و گریتینگ یا عنصر پراش، تابش چندطیفی را بر اساس طول موج در زوایای مختلف جدا می کند.

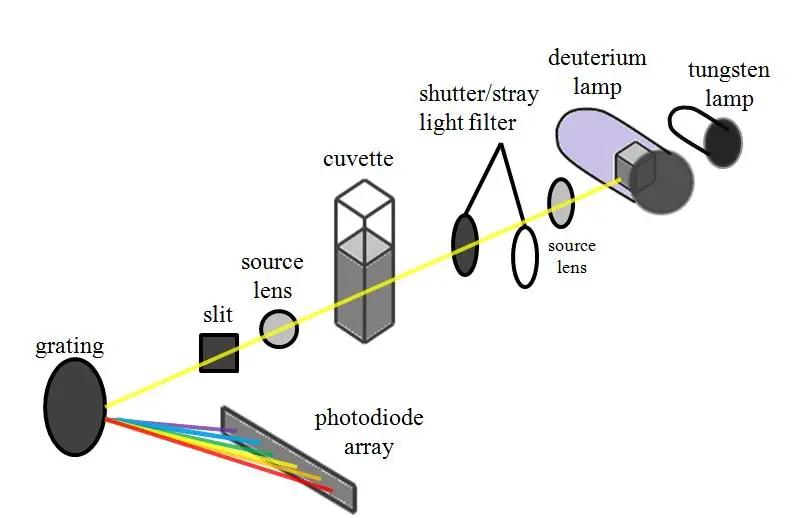

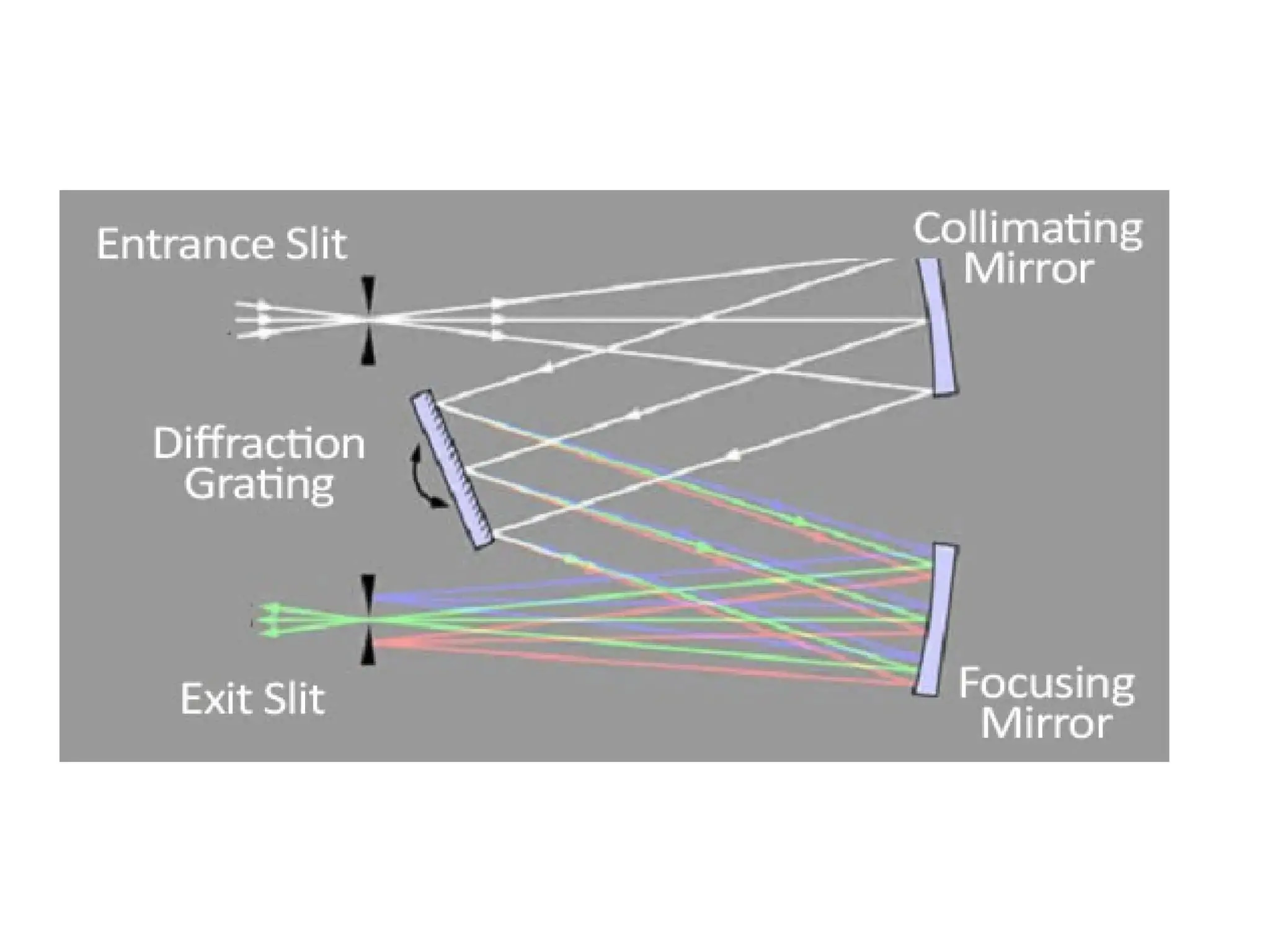

در یک ساختار معمول، اجزایی مانند Entrance Slit، Collimating Optics، Diffraction Grating، Focusing Optics و Exit Slit در شکل گیری باند طیفی نقش دارند. بنابراین خطای هر کدام از این اجزا می تواند به صورت تغییر طول موج، پهن شدن پیک، کاهش شدت یا افزایش تداخل بین طول موج های نزدیک ظاهر شود.

رابطه پراش گریتینگ به صورت کلی به پارامترهایی مانند فاصله شیارها، زاویه تابش، زاویه پراش و مرتبه پراش وابسته است. در نتیجه، حتی تغییر مکان بسیار کوچک در موقعیت زاویه ای گریتینگ می تواند طول موج انتخاب شده را تغییر دهد.

چرا خرابی مونوکروماتور همیشه با خطای عددی طول موج مشخص نمی شود؟

یکی از مهم ترین نکات در عیب یابی Monochromator این است که خرابی ممکن است ابتدا در کیفیت طیف ظاهر شود و نه در مقدار نمایش داده شده توسط نرم افزار.

برای مثال ممکن است نرم افزار مقدار 500 nm را نمایش دهد، اما به دلیل خطای مکانیکی یا اپتیکی، بیشینه واقعی یک پیک استاندارد در طول موج دیگری ظاهر شود. در حالت دیگر، مقدار طول موج درست باشد اما Slit Width بیش از حد باز شده باشد و دو پیک نزدیک به یکدیگر با وضوح کافی تفکیک نشوند.

بنابراین تشخیص تخصصی باید حداقل دو شاخص اصلی را همزمان بررسی کند:

• Wavelength Accuracy
• Resolution

این دو پارامتر اطلاعات متفاوتی ارائه می دهند. Accuracy مشخص می کند طول موج انتخاب شده تا چه اندازه به مقدار واقعی نزدیک است، در حالی که Resolution توانایی سیستم برای تفکیک دو طول موج نزدیک به یکدیگر را نشان می دهد.

ساختار مکانیکی مونوکروماتور و نقاط مستعد خرابی

مونوکروماتور فقط یک گریتینگ ثابت نیست. در بسیاری از طراحی ها، تغییر طول موج با حرکت زاویه ای گریتینگ یا سایر اجزای وابسته به مسیر اپتیکی انجام می شود.

در چنین ساختاری، مجموعه ای از اجزای مکانیکی و الکترونیکی با یکدیگر کار می کنند:

• موتور یا Actuator
• محور چرخش
• مکانیزم انتقال حرکت
• Encoder
• موقعیت مرجع یا Home Position
• نگهدارنده گریتینگ
• Slit Assembly
• اجزای اپتیکی Collimation و Focusing

سایش محور، لقی مکانیکی، Backlash، آلودگی مکانیزم یا خطای Encoder می تواند باعث شود موقعیت واقعی گریتینگ با موقعیتی که کنترلر دستگاه تصور می کند یکسان نباشد.

Backlash چگونه باعث خطای انتخاب طول موج می شود؟

Backlash به لقی موجود در سیستم انتقال حرکت گفته می شود. اگر جهت حرکت مکانیزم تغییر کند، ممکن است موتور مقداری حرکت کند اما گریتینگ بلافاصله همان مقدار جابه جایی زاویه ای را نشان ندهد.

این وضعیت می تواند در اسکن های رفت و برگشتی قابل مشاهده باشد. برای مثال اگر یک پیک مشخص یک بار هنگام افزایش طول موج و بار دیگر هنگام کاهش طول موج ثبت شود، اختلاف موقعیت پیک می تواند نشانه ای از خطای مکانیکی یا کنترل موقعیت باشد.

در تعمیر تخصصی، مقایسه دو جهت اسکن می تواند اطلاعات بیشتری نسبت به یک بار اجرای کالیبراسیون ارائه کند.

گریتینگ؛ قلب سیستم تفکیک طول موج

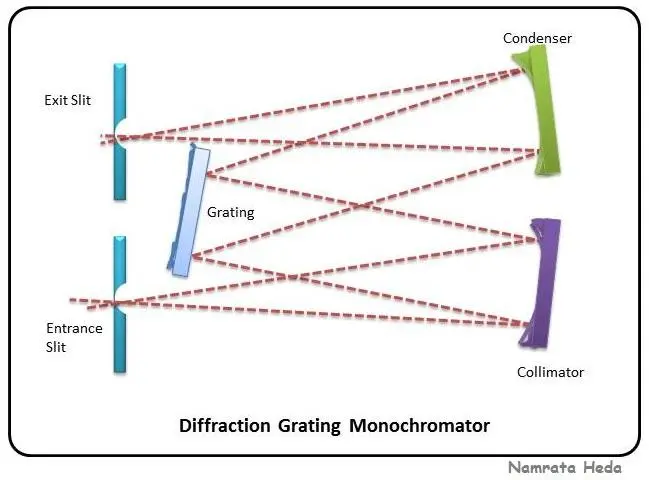

گریتینگ Diffraction عنصر اصلی جداسازی طول موج در بسیاری از مونوکروماتورها است. سطح آن دارای شیارهای بسیار دقیق است و تابش ورودی را بر اساس شرایط پراش به زوایای مختلف هدایت می کند.

عملکرد گریتینگ تحت تاثیر پارامترهایی مانند Groove Density، زاویه نصب، کیفیت سطح، Alignment و مرتبه پراش قرار دارد.

آسیب مکانیکی، آلودگی سطح، تغییر موقعیت یا خطای هم ترازی می تواند باعث کاهش انرژی یا تغییر کیفیت تفکیک طیفی شود.

نشانه های مرتبط با مشکل گریتینگ

• جابه جایی پیک های طیفی: اگر پیک های استاندارد در چند طول موج مشخص همگی نسبت به مقدار مرجع جابه جا شوند، باید موقعیت گریتینگ و مکانیزم انتخاب طول موج بررسی شود.
• تغییر Resolution: اگر دو پیک نزدیک که قبلا به خوبی تفکیک می شدند به یک پیک پهن تبدیل شوند، علاوه بر Slit Width باید وضعیت گریتینگ و هم ترازی اپتیکی بررسی شود.
• کاهش شدت تابش: آلودگی یا Alignment نامناسب می تواند باعث شود بخشی از انرژی پراش یافته به مسیر خروجی وارد نشود.
• تغییر شکل خط پایه: اگر پاسخ طیفی در طول موج های مختلف رفتار غیرطبیعی داشته باشد، باید گریتینگ، مسیر اپتیکی و سایر اجزای مونوکروماتور بررسی شوند.

Slit Width چه تاثیری بر Resolution دارد؟

Slit یکی از مهم ترین پارامترهای موثر بر وضوح طیفی است. هرچه Slit Width افزایش پیدا کند، انرژی عبوری معمولا بیشتر می شود اما پهنای باند طیفی نیز افزایش می یابد.

در مقابل، کاهش عرض Slit می تواند Resolution را افزایش دهد، ولی انرژی عبوری کاهش پیدا می کند و در نتیجه نسبت سیگنال به نویز ممکن است نامطلوب شود.

بنابراین تنظیم Slit یک مسئله کاملا فنی و وابسته به نوع آنالیز است. برای اندازه گیری یک پیک باریک، باز بودن بیش از حد Slit می تواند باعث از دست رفتن جزئیات طیفی شود، در حالی که برای نمونه هایی با سیگنال ضعیف، Slit بسیار باریک ممکن است شدت کافی برای اندازه گیری پایدار ایجاد نکند.

رابطه Slit و خطای طول موج

خرابی مکانیزم Slit فقط به Resolution محدود نمی شود. اگر Slit به صورت مکانیکی درست حرکت نکند یا موقعیت آن نسبت به محور اپتیکی تغییر کند، شدت سیگنال و شکل طیفی نیز تحت تاثیر قرار می گیرد.

در برخی موارد، اپراتور ممکن است کاهش شدت را به لامپ نسبت دهد، در حالی که محدود شدن یا جابه جایی مسیر خروجی مونوکروماتور عامل اصلی است.

Encoder چگونه در انتخاب طول موج نقش دارد؟

در سیستم های دارای کنترل موقعیت، Encoder وظیفه تعیین موقعیت مکانیکی محور یا گریتینگ را بر عهده دارد. کنترلر بر اساس اطلاعات Encoder تشخیص می دهد که مکانیزم تا چه زاویه ای حرکت کرده است.

اگر Encoder دچار خطای شمارش، آلودگی، قطع و وصل سیگنال یا خطای مرجع شود، ممکن است نرم افزار طول موجی را نمایش دهد که با موقعیت واقعی گریتینگ مطابقت ندارد.

نشانه های مهم خطای Encoder عبارتند از:

• اختلاف بین طول موج نمایش داده شده و طول موج واقعی پیک استاندارد.
• تغییر موقعیت پیک در اسکن های تکراری.
• پرش ناگهانی طول موج هنگام حرکت مکانیزم.
• رفتار متفاوت در حرکت افزایشی و کاهشی.
• خطای بازگشت به Home Position.
• ایجاد خطای Position در زمان اجرای اسکن یا کالیبراسیون.

برای تشخیص دقیق، باید حرکت مکانیکی و بازخورد Encoder به صورت همزمان بررسی شوند.

جدول تشخیص عیب در اجزای اصلی مونوکروماتور

برای جلوگیری از تعویض غیرضروری قطعات، الگوی مشاهده شده در طیف باید با پارامتر فنی مربوط به هر جزء تطبیق داده شود.

خطای طول موج چگونه از خطای مونوکروماتور تشخیص داده می شود؟

برای بررسی Wavelength Accuracy بهتر است از مواد یا فیلترهای مرجع دارای پیک های مشخص استفاده شود. یک روش عملی، اسکن یک استاندارد با چند قله شناخته شده و مقایسه محل قله های ثبت شده با مقادیر مرجع است.

برای مثال اگر یک استاندارد دارای قله های مشخص در چند ناحیه طیفی باشد و تمام قله ها با مقدار تقریبا ثابتی جابه جا شده باشند، احتمال خطای کالیبراسیون موقعیت طول موج یا مکانیزم گریتینگ مطرح می شود.

اما اگر خطا در طول موج های مختلف مقدار متفاوتی داشته باشد، موضوع می تواند پیچیده تر باشد و نیاز به بررسی Characterization سیستم اپتیکی، گریتینگ و مکانیزم حرکتی داشته باشد.

در تعمیر حرفه ای، یک مقدار خطا به تنهایی کافی نیست؛ الگوی خطا در کل محدوده طیفی اهمیت زیادی دارد.

Resolution چگونه برای تشخیص خرابی Monochromator استفاده می شود؟

Resolution را می توان با بررسی توانایی دستگاه برای تفکیک پیک های نزدیک ارزیابی کرد. اگر دو ویژگی طیفی نزدیک به یکدیگر در دستگاه به صورت یک ناحیه پهن دیده شوند، باید مشخص شود که آیا علت از Slit Width، گریتینگ، Alignment یا شرایط اندازه گیری ناشی می شود.

Resolution ضعیف معمولا باعث می شود:

• پیک های نزدیک به هم ادغام شوند.
• ارتفاع پیک کاهش پیدا کند.
• محل دقیق قله دشوارتر تعیین شود.
• نسبت مساحت یا ارتفاع پیک ها تغییر کند.
• تفسیر ترکیبات دارای باندهای نزدیک دشوار شود.

در آنالیز کمی، این موضوع می تواند روی انتخاب طول موج اندازه گیری و در نتیجه مقدار محاسبه شده غلظت اثر بگذارد.

چرا Slit بسیار باریک همیشه انتخاب بهتری نیست؟

یکی از برداشت های نادرست در کار با مونوکروماتور این است که کاهش Slit همیشه باعث بهبود نتیجه می شود. در واقع، Slit Width باید متناسب با Resolution مورد نیاز و شدت سیگنال انتخاب شود.

اگر Slit بیش از حد بسته شود، انرژی عبوری کاهش می یابد و آشکارساز با سیگنال ضعیف تری مواجه می شود. در این حالت Noise نسبی افزایش پیدا می کند و ممکن است کیفیت نتیجه کاهش یابد.

از طرف دیگر، Slit بیش از حد باز می تواند پهنای باند طیفی را افزایش داده و پیک های نزدیک را از هم تفکیک نکند.

بنابراین در تعمیر Monochromator، بررسی مکانیزم حرکت Slit باید همراه با بررسی اثر آن بر شدت و Resolution انجام شود.

مکانیزم حرکت گریتینگ چه زمانی نیاز به سرویس دارد؟

اگر حرکت گریتینگ همراه با گیرکردن، صدای غیرطبیعی، پرش یا تأخیر باشد، احتمال وجود مشکل مکانیکی یا الکترومکانیکی افزایش می یابد.

وجود اصطکاک غیرعادی، فرسودگی محور، آلودگی یا لقی در سیستم انتقال حرکت می تواند باعث شود موقعیت گریتینگ به صورت پایدار کنترل نشود.

در چنین شرایطی سرویس باید شامل بررسی موارد زیر باشد:

• وضعیت محور و مکانیزم انتقال حرکت.
• تکرارپذیری موقعیت پس از چند سیکل حرکت.
• عملکرد Home Position.
• اختلاف موقعیت در حرکت رفت و برگشتی.
• ارتباط موتور و Encoder.
• تغییرات سیگنال در زمان حرکت.
• عدم وجود گیر مکانیکی در محدوده کاری.

هرگونه تنظیم مکانیکی باید با توجه به ساختار همان دستگاه انجام شود، زیرا تغییر موقعیت یک جزء می تواند Alignment کل مسیر اپتیکی را تحت تاثیر قرار دهد.

تفاوت خطای مونوکروماتور با خرابی منبع نور چیست؟

خرابی منبع نور معمولا با کاهش انرژی تابشی، افزایش Noise یا Drift همراه است، در حالی که خطای مونوکروماتور می تواند باعث جابه جایی طول موج، تغییر Resolution یا تغییر شکل پیک شود.

البته این دو خطا می توانند همزمان وجود داشته باشند. برای مثال فرسودگی لامپ ممکن است باعث کاهش شدت شود و یک مشکل مکانیکی در مونوکروماتور نیز محل پیک را تغییر دهد.

به همین دلیل، در فرآیند عیب یابی باید شدت تابش و موقعیت طیفی به صورت جداگانه بررسی شوند.

تست تخصصی Wavelength Accuracy پس از تعمیر

پس از تعمیر یا تنظیم مونوکروماتور، ارزیابی Wavelength Accuracy باید بخشی از اعتبارسنجی دستگاه باشد. این آزمون معمولا با یک استاندارد یا مرجع طیفی انجام می شود که دارای ویژگی های طول موجی مشخص و قابل تکرار باشد.

در این مرحله باید حداقل موارد زیر بررسی شوند:

• مقدار طول موج ثبت شده برای قله های مرجع.
• اختلاف مقدار اندازه گیری شده با مقدار مرجع.
• تکرارپذیری محل پیک در چند اسکن.
• اختلاف نتایج در حرکت افزایشی و کاهشی طول موج.
• پایداری موقعیت پیک پس از Warm-up.

اگر مقدار خطای طول موج پس از چند اسکن تغییر کند، احتمال مشکل مکانیکی یا Encoder بیشتر از یک خطای ساده کالیبراسیون است.

کالیبراسیون مونوکروماتور چه زمانی کافی نیست؟

کالیبراسیون زمانی موثر است که اجزای سخت افزاری در وضعیت سالم قرار داشته باشند. اگر گریتینگ دچار آسیب، Encoder دچار خطا یا مکانیزم حرکتی دارای Backlash باشد، تغییر پارامترهای نرم افزاری نمی تواند مشکل اصلی را برطرف کند.

برای مثال اگر پیک استاندارد در یک اسکن در 500.4 nm و در اسکن بعدی در 500.8 nm ثبت شود، صرفا تغییر Offset کالیبراسیون راه حل مناسبی نیست؛ زیرا مشکل تکرارپذیری مکانیزم باید ابتدا مشخص شود.

بنابراین تعمیر و کالیبراسیون دو مرحله متفاوت اما مرتبط هستند. ابتدا باید عملکرد مکانیکی و اپتیکی تثبیت شود و سپس Calibration انجام شود.

چه عواملی باعث کاهش Resolution می شوند؟

کاهش Resolution می تواند چند علت داشته باشد و نباید آن را مستقیما به گریتینگ نسبت داد.

• افزایش Slit Width: باز شدن بیش از حد شکاف باعث افزایش پهنای باند طیفی شده و توانایی دستگاه برای تفکیک پیک های نزدیک را کاهش می دهد. بررسی مکانیزم تنظیم Slit و مقدار واقعی آن برای تشخیص این حالت ضروری است.
• عدم هم ترازی گریتینگ: تغییر جزئی در زاویه یا موقعیت گریتینگ می تواند مسیر پراش را تغییر دهد و انرژی مفید وارد شده به Exit Slit را کاهش دهد. این حالت ممکن است همراه با افت شدت و تغییر شکل پیک ظاهر شود.
• آلودگی اجزای اپتیکی: ذرات یا آلودگی سطحی می توانند باعث پراکندگی نور و کاهش کیفیت طیفی شوند. در این وضعیت باید شدت و شکل پاسخ طیفی در چند طول موج بررسی شود.
• فرسودگی مکانیزم Slit: اگر شکاف در موقعیت تعیین شده قرار نگیرد یا در طول اسکن تغییر کند، Resolution نیز پایدار نخواهد بود. این مشکل ممکن است با تغییرات غیرقابل پیش بینی در پهنای پیک همراه شود.

فرآیند عیب یابی حرفه ای مونوکروماتور

عیب یابی دقیق بهتر است از ساده ترین بخش قابل اندازه گیری شروع شود و سپس به اجزای مکانیکی و اپتیکی داخلی برسد.

ابتدا باید عملکرد منبع نور و شدت تابش بررسی شود تا مشخص شود سیگنال ورودی کافی است. سپس خطای طول موج با یک مرجع مناسب ارزیابی می شود. اگر خطای Wavelength Accuracy وجود داشته باشد، موقعیت گریتینگ، Encoder و مکانیزم حرکتی بررسی می شوند.

در مرحله بعد Resolution با شرایط کنترل شده بررسی می شود. اگر تفکیک طیفی مناسب نباشد، Slit Width، مکانیزم شکاف، Alignment و گریتینگ باید مورد ارزیابی قرار گیرند.

در نهایت، پس از اصلاح مکانیکی یا تعویض قطعات، Calibration و Validation انجام می شود.

چه زمانی تعمیر Monochromator به تعویض قطعه نیاز دارد؟

اگر مشکل ناشی از تنظیم مکانیکی، آلودگی یا خطای کالیبراسیون باشد، ممکن است نیازی به تعویض قطعات اصلی وجود نداشته باشد. اما آسیب فیزیکی گریتینگ، خرابی Encoder، فرسودگی مکانیزم انتقال حرکت یا خرابی Actuator می تواند نیازمند تعویض قطعه باشد.

تشخیص باید بر اساس داده اندازه گیری انجام شود، نه صرفا علائم ظاهری. ثبت مقدار خطای طول موج، تکرارپذیری موقعیت، Resolution و رفتار مکانیزم در زمان حرکت، مبنای دقیق تری برای تصمیم تعمیر یا تعویض ایجاد می کند.

کنترل نهایی پس از تعمیر مونوکروماتور

پس از پایان تعمیر، صرفا حرکت صحیح گریتینگ یا نمایش صحیح طول موج در نرم افزار کافی نیست. عملکرد نهایی باید از نظر مکانیکی، اپتیکی و تحلیلی تایید شود.

تاثیر خرابی مونوکروماتور بر نتایج کمی

در آنالیز کمی، انتخاب طول موج معمولا بخشی از مبنای محاسبه غلظت است. اگر طول موج انتخاب شده با مقدار بهینه جذب ماده مطابقت نداشته باشد، مقدار Absorbance ممکن است تغییر کند و منحنی کالیبراسیون نیز تحت تاثیر قرار گیرد.

برای مثال در اندازه گیری یک ترکیب دارویی که بیشینه جذب آن در محدوده مشخصی قرار دارد، جابه جایی طول موج می تواند باعث شود دستگاه به جای نقطه بیشینه، بخشی از شیب طیف را اندازه گیری کند. در چنین حالتی حتی اگر Repeatability ظاهری دستگاه مناسب باشد، نتیجه کمی می تواند دچار Bias شود.

به همین دلیل، Wavelength Accuracy تنها یک پارامتر سرویس نیست و مستقیما با اعتبار نتیجه آنالیز ارتباط دارد.

ارتباط Resolution با انتخاب طول موج در نمونه های پیچیده

در نمونه هایی که چند ترکیب دارای باندهای جذبی نزدیک هستند، Resolution اهمیت بیشتری پیدا می کند. اگر دو باند به دلیل Slit نامناسب یا عملکرد ضعیف مونوکروماتور با یکدیگر ادغام شوند، تعیین محل واقعی هر پیک دشوار می شود.

این مسئله در بررسی مخلوط های شیمیایی، ترکیبات دارویی، مواد رنگی و نمونه هایی با طیف پیچیده اهمیت ویژه ای دارد. در چنین شرایطی، صرفا بالا بودن شدت سیگنال نشانه عملکرد مناسب دستگاه نیست؛ شکل پیک، پهنای پیک، محل قله و تکرارپذیری آنها نیز باید بررسی شود.

عیب یابی مونوکروماتور اسپکتروفتومتر بر اساس داده، نه حدس

عیب یابی حرفه ای مونوکروماتور زمانی قابل اعتماد است که علائم مشاهده شده به پارامترهای قابل اندازه گیری ارتباط داده شوند. جابه جایی پیک باید به Wavelength Accuracy، کاهش وضوح به Resolution، پرش موقعیت به Encoder و مکانیزم حرکت و کاهش انرژی به مسیر اپتیکی یا Slit مرتبط شود.

در این رویکرد، ابتدا مشخص می شود کدام پارامتر از محدوده عملکرد خارج شده است و سپس قطعه مسئول آن پارامتر بررسی می شود. این روش از تعویض تصادفی گریتینگ، Encoder یا مجموعه Slit جلوگیری می کند و امکان انجام تعمیر هدفمند را فراهم می سازد.

در نهایت، یک مونوکروماتور سالم باید نه فقط طول موج صحیح را انتخاب کند، بلکه این انتخاب را با دقت، تکرارپذیری و Resolution مناسب انجام دهد. بررسی همزمان گریتینگ، Slit، Encoder، مکانیزم حرکتی و کالیبراسیون، پایه اصلی تشخیص خطاهای طول موج و بازگرداندن عملکرد دقیق سیستم اپتیکی اسپکتروفتومتر است.
