تعمیر FID در GC؛ بررسی Jet، Ignition، Gas Flow و Signal

تعمیر FID در کروماتوگرافی گازی یکی از مهم ترین اقدامات تخصصی برای رفع اختلال در آشکارسازی ترکیبات آلی، بازیابی حساسیت دستگاه و جلوگیری از ایجاد خطا در نتایج کمی و کیفی است. آشکارساز یونش شعله (Flame Ionization Detector) با استفاده از شعله هیدروژن و هوا، یون های حاصل از سوختن ترکیبات قابل یونش را اندازه گیری می کند. گرفتگی جت آشکارساز، اختلال در احتراق، نامناسب بودن دبی گازها، آلودگی کلکتور و ناپایداری مدار الکترومتری می توانند باعث کاهش پاسخ، افزایش نویز، جابه جایی خط پایه یا خاموش شدن مکرر شعله شوند. در فرآیند عیب یابی FID باید ارتباط میان فشار و جریان گاز، وضعیت مکانیکی Jet، عملکرد سامانه Ignition و پاسخ الکتریکی آشکارساز به صورت هم زمان بررسی شود؛ زیرا تعویض یک قطعه بدون شناسایی علت اصلی ممکن است فقط بهبود موقتی ایجاد کند.

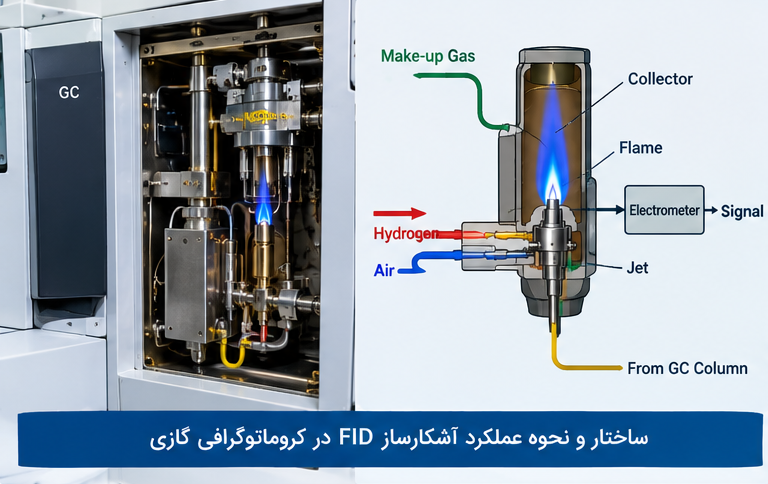

تعمیر FID و شناخت سازوکار عملکرد آشکارساز یونش شعله

FID چگونه سیگنال کروماتوگرافی تولید می کند؟

آشکارساز FID معمولا در خروجی ستون کروماتوگرافی گازی نصب می شود. ترکیبات جداشده در ستون، همراه با گاز حامل وارد ناحیه آشکارسازی می شوند و در مجاورت شعله هیدروژن و هوا قرار می گیرند. در اثر احتراق ترکیبات آلی، گونه های باردار تولید می شوند و میدان الکتریکی میان الکترود جمع کننده و نازل مشعل، جریان یونی بسیار ضعیفی ایجاد می کند.

این جریان به وسیله الکترومتر (Electrometer) اندازه گیری و به سیگنال قابل پردازش تبدیل می شود. نرم افزار دستگاه نیز تغییرات سیگنال را بر حسب زمان نمایش می دهد تا پیک های کروماتوگرافی ثبت شوند.

در این ساختار، سه زیرسامانه اصلی باید هماهنگ کار کنند:

• سامانه احتراق: هیدروژن و هوا باید با دبی مناسب وارد ناحیه شعله شوند. اختلال در نسبت جریان این گازها می تواند باعث روشن نشدن شعله، ناپایداری احتراق یا تغییر حساسیت شود.

• مجموعه مکانیکی Jet: نازل باید مسیر عبور گاز و خروجی ستون را بدون گرفتگی یا آلودگی فراهم کند. رسوبات نمونه های سنگین و محصولات تخریب حرارتی ممکن است سطح داخلی آن را آلوده کنند.

• سامانه جمع آوری یون و پردازش سیگنال: کلکتور، عایق ها، اتصالات الکتریکی و الکترومتر باید جریان های بسیار ضعیف را بدون نشتی یا نویز غیرعادی اندازه گیری کنند.

در نتیجه، مشاهده پیک های ضعیف لزوما به معنای خرابی الکترومتر نیست. اگر دبی هیدروژن کاهش یافته باشد یا جت به صورت جزئی مسدود شده باشد، میزان یون تولیدشده نیز کاهش پیدا می کند و آشکارساز می تواند سیگنال ضعیفی نشان دهد، در حالی که مدار الکترونیکی سالم است.

تفاوت اختلال در FID با مشکلات ستون و تزریق نمونه

یکی از خطاهای رایج در تعمیر GC-FID این است که هرگونه کاهش پاسخ به آشکارساز نسبت داده می شود. در عمل، محل وقوع اختلال باید با مقایسه رفتار چند بخش دستگاه مشخص شود.

اگر زمان بازداری (Retention Time) تغییر کرده باشد، ابتدا باید شرایط جریان گاز حامل، دمای ستون، وضعیت اتصال ها و برنامه دمایی بررسی شوند. اگر زمان بازداری ثابت باشد اما مساحت پیک ها کاهش پیدا کند، احتمال وجود مشکل در تزریق، تجزیه حرارتی نمونه، جریان گازهای FID یا حساسیت آشکارساز مطرح می شود.

برای نمونه، در آنالیز هیدروکربن ها با استفاده از یک استاندارد کنترل، کاهش مساحت پیک ها همراه با افزایش نویز می تواند ناشی از آلودگی Jet یا کلکتور باشد. در مقابل، اگر پیک های استاندارد با شکل مناسب ثبت شوند اما مساحت آنها به صورت یکنواخت کاهش یافته باشد، باید وضعیت تزریق، حجم نمونه، نسبت تقسیم جریان (Split Ratio) و شرایط کالیبراسیون نیز بررسی شود.

نکته تشخیصی: مقایسه یک استاندارد با غلظت مشخص در شرایط تکرارپذیر، اطلاعات قابل اتکاتری نسبت به مشاهده یک کروماتوگرام منفرد فراهم می کند. در این آزمون باید حجم تزریق، شرایط ستون، دمای آشکارساز و تنظیمات گازها ثابت باشند.

بررسی FID Jet و تشخیص گرفتگی یا آلودگی نازل

چرا گرفتگی FID Jet باعث افت حساسیت می شود؟

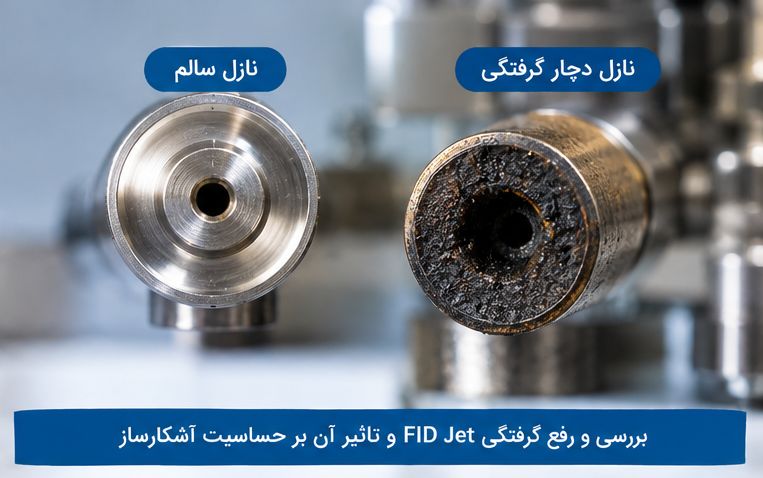

FID Jet یا نازل آشکارساز، یکی از قطعات کلیدی در مسیر خروج گاز ستون و شکل گیری ناحیه شعله است. قطر مجرای داخلی، سلامت سطح، هم راستایی مجموعه و میزان آلودگی آن بر پایداری شعله و انتقال ترکیبات به ناحیه یونش تاثیر می گذارند.

رسوبات کربنی، مواد با نقطه جوش بالا، باقی مانده نمونه های پلیمری و ترکیبات حاصل از تجزیه حرارتی می توانند در مسیر نازل تجمع پیدا کنند. این آلودگی ممکن است به صورت گرفتگی کامل ظاهر نشود؛ گاهی کاهش جزئی سطح موثر عبور گاز برای ایجاد تغییر محسوس در پاسخ آشکارساز کافی است.

در گرفتگی نسبی، ممکن است دستگاه همچنان شعله پایدار داشته باشد، اما حساسیت نسبت به استاندارد کنترل کاهش پیدا کند. گرفتگی شدیدتر می تواند باعث اختلال در خروجی ستون، تغییر رفتار شعله و افزایش احتمال خاموش شدن آن شود.

علائم مکانیکی و عملکردی خرابی Jet

نشانه های زیر باید در کنار اندازه گیری های دستگاه بررسی شوند:

• کاهش پاسخ به ترکیبات آلی: اگر مساحت پیک های استاندارد نسبت به مقادیر قبلی کاهش یافته باشد، گرفتگی نازل یکی از احتمالات است. پیش از باز کردن آشکارساز باید جریان گازها، وضعیت تزریق و شرایط ستون نیز کنترل شوند.

• تغییر شکل پیک ها: اگر آلودگی یا اختلال جریان در ناحیه اتصال ستون به آشکارساز وجود داشته باشد، ممکن است پهن شدن پیک ها یا تغییر شکل آنها مشاهده شود. این علامت به تنهایی برای اثبات خرابی Jet کافی نیست و باید با بررسی مسیر ستون و اتصالات همراه باشد.

• خاموش شدن شعله: گرفتگی شدید، اختلال در دبی گاز یا مشکل در مجموعه احتراق می تواند باعث خاموشی شود. بررسی وضعیت واقعی شعله و پیام های خطای دستگاه برای تفکیک این علت ها ضروری است.

• افزایش آلودگی زمینه: نمونه های سنگین و ماتریس های پیچیده ممکن است رسوبات بیشتری تولید کنند. اگر آلودگی نازل و کلکتور هم زمان رخ داده باشد، معمولا فقط تمیز کردن یک قطعه برای بازیابی کامل عملکرد کافی نیست.

روش صحیح بازرسی و سرویس FID Jet

باز کردن آشکارساز باید مطابق دستورالعمل سرویس مدل دستگاه انجام شود. پیش از هرگونه باز کردن، جریان گازهای مربوط به آشکارساز باید طبق دستورالعمل سازنده ایمن سازی شود، شعله خاموش باشد و مجموعه به دمای مناسب برای سرویس رسیده باشد.

پس از دسترسی به نازل، بازرسی باید بر وجود رسوبات، تغییر شکل، خوردگی، آسیب سطحی و انسداد مسیر متمرکز شود. تمیزکاری مکانیکی با سیم، سوزن یا ابزارهایی که ممکن است قطر مجرای Jet را تغییر دهند، می تواند هندسه نازل را تخریب کند. بنابراین، روش و مواد پاک کننده باید با نوع نازل و دستورالعمل سازنده مطابقت داشته باشند.

در صورت مشاهده تغییر شکل، خوردگی یا آسیب غیرقابل رفع، تعویض نازل با قطعه سازگار با مدل دستگاه منطقی تر از تلاش برای بازسازی هندسه آن است.

پس از نصب مجدد، اتصال ستون، وضعیت آب بندی و جریان گازها باید کنترل شوند. در ادامه، آزمون روشن شدن شعله، پایداری خط پایه و پاسخ به استاندارد مرجع انجام می شود. اگر حساسیت به حالت قابل قبول برنگردد، بررسی کلکتور، عایق ها و مدار الکترومتری باید در برنامه عیب یابی قرار گیرد.

عیب یابی FID Ignition و خطاهای روشن شدن شعله

علت روشن نشدن شعله در GC-FID چیست؟

سامانه FID Ignition وظیفه ایجاد شرایط اولیه احتراق را بر عهده دارد. بسته به طراحی دستگاه، این مجموعه می تواند شامل جرقه زن الکتریکی، الکترود جرقه، مدار کنترل احتراق و حسگر تشخیص شعله باشد.

در بسیاری از دستگاه ها، روشن شدن شعله به ترتیب مشخصی از کنترل جریان گاز، فعال شدن جرقه زن و تایید شعله وابسته است. اگر هر یک از این مراحل به درستی انجام نشود، دستگاه ممکن است پیام Flame Out یا Ignition Failed نمایش دهد.

مهم ترین علت های این اختلال عبارت اند از:

• نبود جریان مناسب هیدروژن: فشار نامناسب منبع، بسته بودن شیر یا انسداد مسیر می تواند مانع شکل گیری شرایط احتراق شود. فشار منبع به تنهایی کافی نیست و جریان واقعی در شرایط کاری باید مطابق مشخصات دستگاه باشد.

• اختلال در تامین هوا: جریان ناکافی هوا می تواند نسبت احتراق را تغییر دهد و مانع روشن شدن پایدار شعله شود. کیفیت گاز و وضعیت رگولاتور نیز باید بررسی شوند.

• خرابی جرقه زن: اگر فرمان Ignition صادر شود اما جرقه تشکیل نشود، احتمال خرابی الکترود، سیم اتصال، عایق یا مدار تولید جرقه مطرح می شود. بررسی این بخش باید با رعایت الزامات ایمنی ولتاژ بالا انجام شود.

• خطای تشخیص شعله: ممکن است شعله تشکیل شده باشد اما سامانه کنترل نتواند آن را تایید کند. در چنین وضعیتی باید حسگر مربوط، اتصالات، شرایط نصب و منطق کنترل دستگاه بررسی شوند.

تفکیک خرابی Ignition از اختلال جریان گاز

برای تشخیص دقیق، باید توالی رخدادها ثبت شود. آیا دستگاه اجازه روشن شدن می دهد؟ آیا جرقه زن فعال می شود؟ آیا شعله برای مدت کوتاهی تشکیل می شود و سپس خاموش می شود؟ آیا دستگاه پس از چند تلاش، پیام خطا صادر می کند؟

پاسخ به این پرسش ها مسیر عیب یابی را محدود می کند.

اگر جرقه ایجاد نمی شود، بررسی مدار Ignition در اولویت قرار می گیرد. اگر جرقه وجود دارد اما شعله شکل نمی گیرد، تامین هیدروژن، هوا، وضعیت Jet و شرایط احتراق باید بررسی شوند. اگر شعله تشکیل می شود ولی بلافاصله خاموش می شود، علاوه بر جریان گازها باید سامانه تشخیص شعله و کنترل الکترونیکی نیز ارزیابی شوند.

تلاش های مکرر برای روشن کردن شعله بدون تشخیص علت اصلی توصیه نمی شود. تجمع گاز قابل اشتعال در اثر توالی نامناسب احتراق می تواند خطرناک باشد. هرگونه بررسی باید با رعایت دستورالعمل ایمنی دستگاه و آزمایشگاه انجام شود.

جدول تشخیصی خطاهای FID Ignition

جدول زیر رابطه میان علامت مشاهده شده، علت های محتمل و اقدام تشخیصی مناسب را نشان می دهد. این موارد راهنمای عیب یابی هستند و جایگزین مقادیر اختصاصی هر مدل نمی شوند.

تنظیم Hydrogen، Air و Make-up Gas در تعمیر FID

نقش هیدروژن و هوا در عملکرد آشکارساز

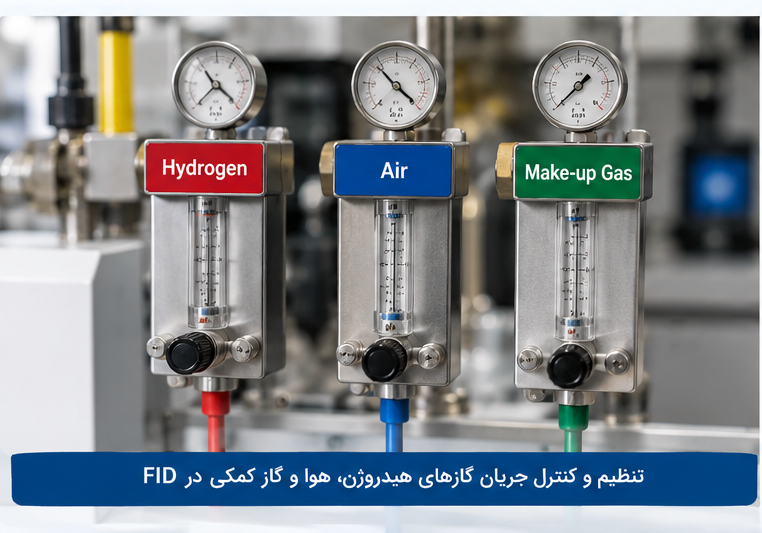

هیدروژن و هوا دو گاز اصلی احتراق در FID هستند. دبی هر کدام باید در محدوده تعیین شده برای مدل آشکارساز تنظیم شود. نسبت جریان این گازها بر پایداری شعله، شرایط یونش و میزان پاسخ آشکارساز تاثیر می گذارد.

هیدروژن با سوختن در حضور اکسیژن، انرژی لازم برای ایجاد شعله را فراهم می کند. هوا نیز اکسیژن مورد نیاز احتراق را تامین می کند. افزایش یا کاهش غیرمجاز جریان یکی از این گازها می تواند وضعیت شعله را تغییر دهد؛ بنابراین تنظیم مستقل و بدون توجه به رابطه میان آنها روش مناسبی برای عیب یابی نیست.

در تعمیر تخصصی، بررسی باید با مقایسه مقدار تنظیم شده در نرم افزار، فشار منبع، وضعیت رگولاتور و دبی واقعی در شرایط کاری آغاز شود. اختلاف میان مقدار تنظیمی و جریان واقعی می تواند نشان دهنده محدودیت مسیر، نشتی، خرابی کنترل کننده جریان یا اشکال در تامین گاز باشد.

بررسی Make-up Gas و تاثیر آن بر انتقال ترکیبات

گاز کمکی یا Make-up Gas در بسیاری از سامانه های GC-FID برای تنظیم جریان کل خروجی ستون به سمت آشکارساز استفاده می شود. نوع گاز، مقدار جریان و نحوه کنترل آن به طراحی دستگاه و روش تحلیلی وابسته است.

در برخی پیکربندی ها، استفاده از گاز کمکی به بهبود انتقال ترکیبات از ستون به ناحیه آشکارسازی کمک می کند. با این حال، عملکرد آن نباید با وظیفه گازهای احتراق یکسان در نظر گرفته شود.

اختلال در جریان Make-up Gas ممکن است باعث تغییر پاسخ، تکرارپذیری نامناسب یا تغییر شرایط انتقال ترکیبات شود. برای تشخیص، باید مشخص شود که دستگاه از کنترل جریان مستقل استفاده می کند یا جریان کل با ترکیبی از جریان ستون و گاز کمکی تنظیم می شود.

در سیستم هایی که از کنترل الکترونیکی فشار و جریان (EPC) استفاده می کنند، داده های تشخیصی دستگاه می توانند برای مقایسه نقطه تنظیم با وضعیت واقعی به کار روند. در مدل های دارای کنترل دستی، بررسی رگولاتورها، شیرها و اندازه گیری جریان با تجهیزات مناسب اهمیت بیشتری پیدا می کند.

جدول پارامترهای گاز در عیب یابی GC-FID

مقادیر واقعی جریان باید از دفترچه فنی مدل مورد استفاده استخراج شوند. اعداد زیر محدوده های نمونه برای توضیح روش ارزیابی هستند و نباید بدون تطبیق با مشخصات سازنده به عنوان تنظیم قطعی دستگاه استفاده شوند.

نکته فنی: مقادیر نمونه جدول برای تعیین تنظیمات نهایی کافی نیستند. برای مثال، دبی مورد نیاز در یک FID با طراحی خاص ممکن است با دستگاهی از سازنده دیگر تفاوت داشته باشد. در سرویس حرفه ای، واحد اندازه گیری، محل اندازه گیری، نوع گاز و شرایط عملیاتی باید یکسان باشند تا مقایسه معتبر انجام شود.

چگونه افت جریان را از خرابی کنترل کننده تشخیص دهیم؟

اگر فشار منبع مناسب باشد اما جریان واقعی به مقدار مورد انتظار نرسد، باید مسیر گاز از رگولاتور تا آشکارساز بررسی شود. محدودیت در فیلترها، شیرها، اتصالات یا مجاری داخلی می تواند جریان را کاهش دهد. نشتی نیز ممکن است باعث ناپایداری فشار و تغییر جریان شود.

در سامانه های EPC، ثبت فشار و جریان گزارش شده توسط کنترل کننده می تواند به تشخیص اولیه کمک کند. با این حال، داده نرم افزار به تنهایی همیشه اثبات کننده جریان واقعی نیست؛ در صورت مجاز بودن در دستورالعمل سرویس، اندازه گیری مستقل با تجهیزات سازگار می تواند برای تایید نتیجه استفاده شود.

اگر فرمان کنترلی تغییر می کند اما دبی واقعی واکنش مناسب نشان نمی دهد، احتمال گرفتگی مسیر، خرابی شیر کنترل یا اختلال حسگر مطرح می شود. در این شرایط، تنظیم مجدد نرم افزار بدون بررسی سخت افزار ممکن است خطا را پنهان کند، اما علت اصلی را برطرف نخواهد کرد.

تعمیر سیگنال FID و تشخیص نویز، Drift و افت حساسیت

ناپایداری Signal از کدام بخش ایجاد می شود؟

سیگنال FID از اندازه گیری جریان یونی بسیار ضعیف به دست می آید. به همین دلیل، آلودگی سطحی، نشتی الکتریکی، اتصال زمین نامناسب و اختلال در مدار الکترومتری می توانند بر کیفیت داده تاثیر بگذارند.

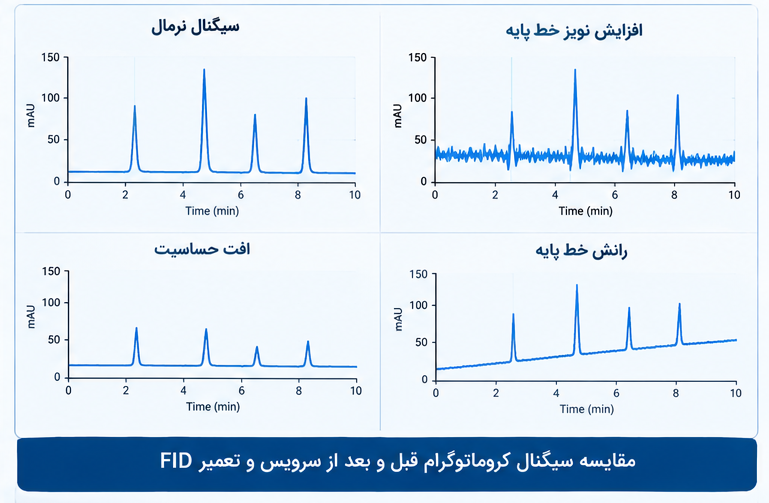

سه الگوی خرابی باید از یکدیگر تفکیک شوند:

نویز خط پایه (Baseline Noise): در این حالت، سیگنال در غیاب پیک های نمونه به صورت نامنظم تغییر می کند. آلودگی کلکتور، مشکلات عایقی، اتصالات نامناسب یا اختلال در شرایط احتراق از علت های احتمالی هستند.

رانش خط پایه (Baseline Drift): خط پایه به صورت تدریجی بالا یا پایین می رود. تغییر شرایط دمایی، آلودگی آشکارساز، تغییر جریان گازها یا ناپایداری شرایط سیستم می توانند در این رفتار نقش داشته باشند.

افت حساسیت (Sensitivity Loss): مساحت یا ارتفاع پیک های استاندارد نسبت به مقادیر مرجع کاهش پیدا می کند. در این وضعیت، ابتدا باید تکرارپذیری تزریق، غلظت استاندارد، جریان گازها و وضعیت Jet بررسی شوند و سپس عملکرد مدار اندازه گیری ارزیابی شود.

ارزیابی کلکتور، عایق ها و الکترومتر

کلکتور (Collector) وظیفه جمع آوری یون ها و انتقال جریان حاصل به مدار اندازه گیری را بر عهده دارد. آلودگی آن می تواند شرایط جمع آوری یون را تغییر دهد و باعث افزایش جریان زمینه یا افت پاسخ شود.

در کنار کلکتور، عایق های الکتریکی اهمیت زیادی دارند. باقی مانده مواد، رطوبت یا آلودگی سطحی ممکن است مسیر نشتی ایجاد کند. در چنین شرایطی، سیگنال حتی در نبود نمونه نیز ممکن است از مقدار عادی فاصله بگیرد.

الکترومتر باید جریان های بسیار کوچک را با پایداری مناسب اندازه گیری کند. اگر نوسان سیگنال پس از بررسی جریان گازها و سرویس مکانیکی همچنان باقی بماند، کنترل اتصالات، کابل های سیگنال، اتصال زمین و عملکرد مدار الکترومتری ضروری می شود.

باز کردن یا تنظیم مدار الکترومتر باید توسط نیروی متخصص و مطابق دستورالعمل سازنده انجام شود. دستکاری غیر اصولی این مدار ممکن است به قطعات حساس آسیب بزند یا موجب ایجاد خطای جدید در اندازه گیری شود.

جدول ارتباط سیگنال با علت خرابی و نتیجه آنالیز

اندازه گیری نویز و حساسیت با روش کنترل شده

برای ارزیابی وضعیت FID، بهتر است ابتدا خط پایه در شرایط عملیاتی پایدار و بدون تزریق نمونه ثبت شود. بازه زمانی اندازه گیری باید به اندازه ای باشد که نوسان های کوتاه مدت و تغییرات تدریجی قابل مشاهده باشند.

سپس یک استاندارد کنترل با غلظت مشخص در شرایط تکرارپذیر تزریق می شود. مساحت پیک، ارتفاع پیک، زمان بازداری و پراکندگی نتایج ثبت می شوند. مقایسه با داده مرجع باید بر اساس روش تحلیلی، محدوده پذیرش و مشخصات دستگاه انجام شود.

در برخی روش ها، حساسیت FID با پاسخ جرمی نسبت به یک ترکیب مرجع بیان می شود. یکی از شاخص های متداول برای ارزیابی پاسخ جرمی، تقسیم جرم ماده وارد شده به آشکارساز بر مساحت پاسخ ثبت شده است؛ البته تعریف دقیق شاخص، واحدها و روش محاسبه باید مطابق پروتکل آزمایشگاه باشد.

اگر پاسخ استاندارد پس از سرویس نازل و پاک سازی کلکتور بازیابی شود، احتمال خرابی مکانیکی یا آلودگی سطحی تقویت می شود. اگر افت پاسخ ادامه داشته باشد، باید عملکرد الکترومتر، تنظیمات سیگنال و شرایط تزریق نیز بررسی شوند.

برنامه سرویس تخصصی FID و کنترل کیفیت پس از تعمیر

ترتیب پیشنهادی برای عیب یابی مرحله ای

برای جلوگیری از تعویض غیر ضروری قطعات، فرآیند تعمیر باید از آزمون های کم تهاجمی شروع شود و در صورت نیاز به بررسی داخلی آشکارساز برسد.

• ثبت وضعیت اولیه: پیام های خطا، مقدار جریان های تنظیم شده، فشار ورودی، وضعیت شعله و مشخصات کروماتوگرام قبل از سرویس ثبت شوند. این اطلاعات امکان مقایسه عملکرد قبل و بعد از تعمیر را فراهم می کنند.

• بررسی منابع و مسیر گاز: فشار و جریان هیدروژن، هوا، گاز کمکی و گاز حامل در شرایط کاری کنترل شوند. وجود نشتی یا افت فشار باید پیش از باز کردن آشکارساز برطرف شود.

• ارزیابی سامانه Ignition: توالی جرقه زنی، روشن شدن شعله و تایید وضعیت آن بررسی شود. تکرار خطای احتراق باید بر اساس شواهد ثبت شده به مدار جرقه زن، جریان گاز یا سامانه تشخیص شعله مرتبط شود.

• بازرسی Jet و کلکتور: در صورت مشاهده شواهد آلودگی یا گرفتگی، مجموعه مطابق دستورالعمل سازنده بازبینی و سرویس شود. پس از نصب، آب بندی و شرایط عملیاتی دوباره کنترل شوند.

• بررسی مدار سیگنال: اگر مشکل نویز یا افت پاسخ ادامه داشته باشد، اتصالات، عایق ها، کابل سیگنال و الکترومتر ارزیابی شوند. اندازه گیری های الکتریکی باید با تجهیزات مناسب و توسط متخصص انجام شوند.

• اعتبارسنجی عملکرد: پس از رفع علت خرابی، پایداری خط پایه، تکرارپذیری تزریق و پاسخ استاندارد بررسی شوند. ثبت نتیجه این آزمون ها برای مقایسه سرویس های بعدی اهمیت دارد.

چه زمانی تمیزکاری کافی نیست و قطعه باید تعویض شود؟

تصمیم برای تعویض قطعه باید بر اساس وضعیت فیزیکی، اندازه گیری عملکرد و توصیه سازنده اتخاذ شود. برای مثال، اگر Jet دچار تغییر شکل یا خوردگی شده باشد، تمیزکاری به تنهایی نمی تواند هندسه اصلی آن را تضمین کند. در صورت خرابی الکترود جرقه زن یا آسیب عایق نیز تعمیر سطحی ممکن است پایداری طولانی مدت ایجاد نکند.

در مقابل، اگر آلودگی سطحی قابل رفع باشد و پس از سرویس، حساسیت و خط پایه به محدوده پذیرش بازگردند، تعویض قطعه لزوما ضروری نیست. معیار نهایی باید عملکرد دستگاه در آزمون کنترل باشد، نه صرفا ظاهر قطعه یا رفع موقت پیام خطا.

کنترل نهایی پس از تعمیر FID

پس از اتمام سرویس، روشن شدن شعله و پایداری آن باید تایید شوند. سپس خط پایه در شرایط ثابت ثبت می شود تا وجود نویز غیرعادی یا رانش قابل توجه بررسی شود.

در مرحله بعد، استاندارد مرجع در شرایط تکرارپذیر تزریق می شود. مساحت پیک ها، زمان بازداری و انحراف نتایج با معیارهای تعیین شده در روش آزمایشگاهی مقایسه می شوند. اگر روش تحلیلی شامل آزمون بلانک، کنترل آلودگی یا بررسی حد تشخیص باشد، این آزمون ها نیز باید اجرا شوند.

کالیبراسیون زمانی قابل اتکا است که شرایط فیزیکی و عملیاتی دستگاه پایدار باشند. اگر جریان گازها نوسان داشته باشد یا خط پایه از محدوده پذیرش خارج شود، کالیبراسیون به تنهایی نمی تواند مشکل را حل کند. ابتدا باید علت ناپایداری برطرف شود و سپس منحنی کالیبراسیون در صورت نیاز دوباره تهیه شود.

جمع بندی فنی تعمیر FID در کروماتوگرافی گازی

تعمیر FID زمانی نتیجه قابل اعتماد ایجاد می کند که مکانیزم احتراق، وضعیت Jet، جریان گازها و مسیر اندازه گیری سیگنال به صورت یک مجموعه بررسی شوند. گرفتگی نازل می تواند حساسیت را کاهش دهد، اختلال در هیدروژن یا هوا ممکن است باعث خاموشی شعله شود و آلودگی کلکتور یا نشتی الکتریکی می تواند نویز و رانش خط پایه ایجاد کند.

در عیب یابی حرفه ای، ابتدا باید جریان واقعی گازها و وضعیت Ignition بررسی شوند. پس از آن، بازرسی Jet و کلکتور بر اساس شواهد انجام می شود و در صورت باقی ماندن مشکل، مدار الکترومتری و اتصالات سیگنال مورد ارزیابی قرار می گیرند.

معیار موفقیت تعمیر، صرفا روشن شدن شعله یا حذف پیام خطا نیست. بازگشت حساسیت، پایداری خط پایه، تکرارپذیری پاسخ استاندارد و انطباق نتایج با معیارهای کنترل کیفیت نشان می دهند که آشکارساز تا چه اندازه به شرایط قابل قبول عملیاتی بازگشته است.
