تعمیر TCD در GC؛ عیب یابی Filament، جریان گاز و ناپایداری خط پایه

تعمیر TCD در کروماتوگرافی گازی زمانی اهمیت پیدا می کند که آشکارساز هدایت حرارتی (Thermal Conductivity Detector) نتواند اختلاف غلظت ترکیبات خروجی ستون را با پایداری و حساسیت مورد انتظار اندازه گیری کند. این آشکارساز به دلیل ساختار نسبتا ساده، قابلیت شناسایی گازهای معدنی و امکان استفاده در آنالیز ترکیباتی که پاسخ مناسبی در FID ندارند، در بسیاری از آزمایشگاه های شیمی، پتروشیمی، صنایع گاز، کنترل خلوص هیدروژن و بررسی مخلوط های گازی کاربرد دارد. خرابی فیلامنت (TCD Filament)، تغییر جریان گاز حامل یا مرجع، آلودگی مسیرهای داخلی، ناپایداری دمایی و اختلال در مدار اندازه گیری می توانند باعث افزایش نویز، رانش خط پایه، کاهش حساسیت یا ایجاد پیک های غیرتکرارپذیر شوند. تشخیص دقیق این مشکلات به بررسی هم زمان مکانیزم انتقال حرارت، شرایط عملیاتی گازها و عملکرد الکتریکی آشکارساز نیاز دارد؛ زیرا هر تغییر در هدایت حرارتی گاز اطراف عنصر حسگر ممکن است مستقیما در سیگنال ثبت شده منعکس شود.

شناخت عملکرد TCD و تشخیص تخصصی خرابی آشکارساز هدایت حرارتی

آشکارساز TCD چگونه اختلاف غلظت ترکیبات را اندازه گیری می کند؟

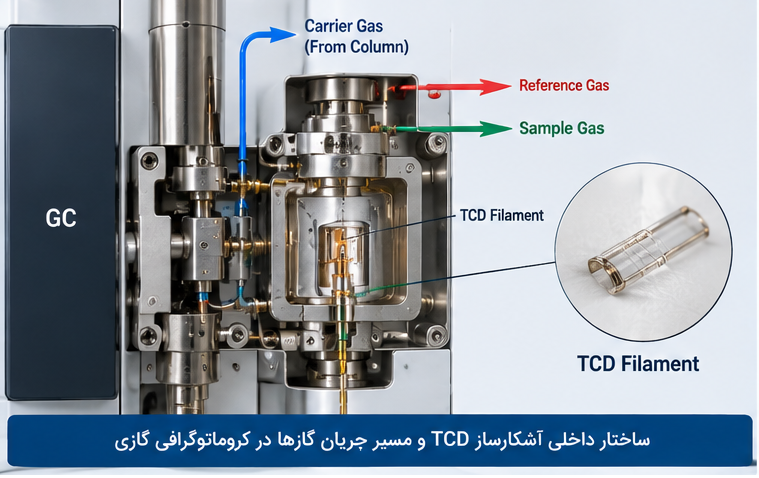

آشکارساز هدایت حرارتی یا TCD بر پایه تفاوت قابلیت انتقال گرما در گازها عمل می کند. در ساختار متداول این آشکارساز، یک یا چند عنصر حسگر گرم شده در معرض جریان گاز قرار می گیرند. این عناصر معمولا از فیلامنت فلزی یا ساختار مقاومتی مناسب تشکیل شده اند و دمای آنها تحت تاثیر انتقال حرارت به گاز اطراف تغییر می کند.

زمانی که گاز حامل خالص از مسیر مرجع عبور می کند، عنصر حسگر به شرایط حرارتی مشخصی می رسد. با ورود ترکیبات جداشده از ستون، هدایت حرارتی مخلوط گازی تغییر می کند و در نتیجه، دمای عنصر حسگر و مقاومت الکتریکی آن نیز تغییر می یابد. مدار اندازه گیری این تغییر را به سیگنال قابل ثبت تبدیل می کند.

در بسیاری از دستگاه ها، اندازه گیری بر اساس مقایسه دو مسیر انجام می شود:

• مسیر نمونه (Sample): گاز خروجی ستون کروماتوگرافی از این مسیر عبور می کند و ترکیبات جداشده در ستون می توانند خواص انتقال حرارت مخلوط را تغییر دهند.

• مسیر مرجع (Reference): گاز مرجع، معمولا از همان نوع گاز حامل، از مسیر جداگانه عبور می کند تا شرایط پایه برای مقایسه فراهم شود.

• مدار پل مقاومتی (Bridge Circuit): تغییر مقاومت عناصر حسگر به اختلاف ولتاژ تبدیل می شود. بسته به طراحی دستگاه، این اختلاف به صورت سیگنال تفاضلی یا خروجی پردازش شده در نرم افزار ثبت می شود.

در نتیجه، TCD برای ایجاد پاسخ قابل اعتماد به سالم بودن فیلامنت، ثبات دمایی، جریان مناسب گاز و عملکرد مدار الکتریکی وابسته است. خرابی هر یک از این بخش ها می تواند خود را به صورت اختلال در خط پایه یا پاسخ نامناسب به نمونه نشان دهد.

چرا اختلاف هدایت حرارتی گازها برای تعمیر TCD اهمیت دارد؟

هدایت حرارتی گازها به نوع گاز، دما، فشار و ترکیب مخلوط وابسته است. برای مثال، هیدروژن و هلیوم در شرایط متداول از هدایت حرارتی بالایی برخوردارند؛ در حالی که بسیاری از گازهای دیگر رفتار حرارتی متفاوتی دارند. همین تفاوت، امکان شناسایی ترکیبات گازی با استفاده از TCD را فراهم می کند.

اگر گاز حامل تغییر کند، شرایط انتقال حرارت عنصر حسگر نیز تغییر می یابد. به همین دلیل، تعویض گاز حامل بدون بازبینی روش تحلیلی و تنظیمات آشکارساز ممکن است موجب تغییر حساسیت، شکل پیک و سطح پاسخ شود.

در تعمیر TCD باید میان تغییر طبیعی پاسخ ناشی از نوع گاز و خرابی واقعی قطعه تمایز قائل شد. اگر آشکارساز برای کار با هلیوم تنظیم شده باشد اما هیدروژن جایگزین آن شود، مقایسه مستقیم داده های قبلی با شرایط جدید بدون کنترل روش، معیار مناسبی برای تشخیص خرابی نیست.

همچنین، تغییر دمای بلوک آشکارساز می تواند اختلاف دمای عنصر حسگر و گاز را تغییر دهد. اگر دما به شرایط پایدار نرسیده باشد، خط پایه ممکن است در طول زمان جابه جا شود؛ حتی اگر فیلامنت از نظر الکتریکی سالم باشد.

TCD Filament؛ قطعه حساس در هسته آشکارساز

فیلامنت TCD عنصر حسگری است که تغییرات انتقال حرارت را به تغییر مقاومت الکتریکی تبدیل می کند. بسته به طراحی دستگاه، جنس عنصر، مقاومت اسمی، جریان کاری و نحوه نصب آن متفاوت است. به همین دلیل، نمی توان یک مقدار مقاومت یا ولتاژ ثابت را برای تمام آشکارسازهای TCD معتبر دانست.

آسیب فیلامنت ممکن است به صورت قطع کامل، تغییر مقاومت، اتصال ناخواسته، افت پایداری یا تخریب تدریجی عملکرد ظاهر شود. در برخی شرایط، آلودگی شیمیایی یا قرار گرفتن عنصر در معرض دمای نامناسب نیز می تواند رفتار حرارتی آن را تغییر دهد.

علائم مهم خرابی فیلامنت عبارت اند از:

• قطع شدن عنصر حسگر: اگر فیلامنت قطع شده باشد، مدار اندازه گیری ممکن است خطای پیوستگی یا عدم تعادل غیرعادی نشان دهد. بررسی باید مطابق مشخصات الکتریکی همان مدل و در شرایط ایمن انجام شود.

• تغییر مقاومت الکتریکی: تغییر مقاومت نسبت به محدوده مرجع سازنده می تواند نشانه آسیب یا تغییر شرایط عنصر باشد. اندازه گیری مقاومت به تنهایی کافی نیست و باید همراه با بررسی اتصال ها و شرایط اندازه گیری تفسیر شود.

• پاسخ ضعیف به استاندارد: اگر فیلامنت سالم به نظر برسد اما پاسخ آشکارساز کاهش یافته باشد، باید جریان گاز، دمای آشکارساز، وضعیت ستون و مدار پل نیز بررسی شوند.

• ناپایداری سیگنال پس از گرم شدن: تغییرات غیرعادی سیگنال در دوره گرم شدن می تواند ناشی از ناپایداری حرارتی، آلودگی، اتصالات نامناسب یا اشکال در مدار اندازه گیری باشد. این علامت به تنهایی اثبات کننده خرابی فیلامنت نیست.

باز کردن سلول TCD و دسترسی به فیلامنت باید با توجه به دستورالعمل سرویس سازنده انجام شود. فیلامنت های ظریف ممکن است در اثر تماس مکانیکی، آلودگی، شوک حرارتی یا اعمال جریان نامناسب آسیب ببینند. در بسیاری از طراحی ها، تعویض این قطعه به تنظیم مجدد شرایط عملیاتی و آزمون عملکرد نیاز دارد.

تفاوت خرابی فیلامنت با اختلال در مدار پل مقاومتی

یکی از مراحل مهم عیب یابی TCD، تفکیک آسیب عنصر حسگر از خرابی مدار الکترونیکی است. در سیستم های مبتنی بر پل مقاومتی، تغییر مقاومت عناصر حسگر باید به سیگنال متناسب تبدیل شود. اگر فیلامنت سالم باشد اما مدار پل، اتصالات یا تقویت کننده دچار مشکل شده باشند، خروجی دستگاه همچنان ممکن است غیرعادی باشد.

برای مثال، اگر دستگاه پیام خطای مدار حسگر صادر کند، باید مشخص شود که خطا ناشی از قطع فیلامنت است یا از اتصال نامناسب، خرابی کانکتور و اختلال مدار کنترل ناشی می شود. تعویض فیلامنت بدون انجام این تفکیک ممکن است هزینه تعمیر را افزایش دهد و مشکل را برطرف نکند.

در ارزیابی تخصصی، بررسی مقاومت عنصر، وضعیت اتصال های داخلی، شرایط تغذیه مدار و رفتار خروجی در وضعیت های عملیاتی تعریف شده توسط سازنده اهمیت دارد. اندازه گیری های الکتریکی باید در شرایطی انجام شوند که اعمال جریان یا ولتاژ آزمایشی به عنصر، خطر آسیب رساندن به آن را ایجاد نکند.

عیب یابی Reference Flow، Carrier Gas و ناپایداری سیگنال TCD

نقش جریان گاز حامل و مرجع در پایداری خط پایه

جریان گاز حامل، ترکیبات خروجی ستون را به سمت سلول نمونه TCD منتقل می کند. در مقابل، جریان مرجع شرایط حرارتی مقایسه را برای مدار آشکارساز فراهم می کند. در طراحی های متداول، اختلاف میان شرایط دو مسیر است که در ایجاد سیگنال نقش دارد.

اگر جریان گاز حامل کاهش پیدا کند، سرعت انتقال ترکیبات به آشکارساز و شرایط انتقال حرارت تغییر می کند. نوسان جریان نیز می تواند موجب تغییرات ناخواسته در خط پایه شود. به همین ترتیب، تغییر جریان مرجع ممکن است تعادل حرارتی مدار را بر هم بزند و باعث رانش یا تغییر حساسیت شود.

نکته مهم این است که در برخی دستگاه ها، جریان مرجع و نمونه از نظر مسیر، کنترل و شرایط عملیاتی یکسان نیستند. بنابراین، روش اندازه گیری و معیار پذیرش باید با معماری همان دستگاه تطبیق داده شود.

تشخیص اختلاف میان جریان تنظیمی و جریان واقعی

در دستگاه های مجهز به کنترل الکترونیکی فشار و جریان (EPC)، نقطه تنظیم جریان از طریق نرم افزار تعیین می شود. با این حال، مقدار تنظیم شده لزوما به معنای جریان واقعی و پایدار در سلول آشکارساز نیست. افت فشار منبع، محدودیت مسیر، نشتی یا عملکرد نامناسب شیر کنترل می توانند اختلاف ایجاد کنند.

در سیستم های دارای کنترل دستی نیز وضعیت رگولاتور، شیرها، اتصالات و خطوط گاز باید بررسی شود. استفاده از ابزار اندازه گیری مستقل فقط زمانی مناسب است که روش اندازه گیری با نوع گاز، فشار و معماری مسیر سازگار باشد و در دستورالعمل سرویس مجاز شمرده شود.

نشانه های رایج اختلال در جریان گاز عبارت اند از:

• رانش خط پایه هم زمان با تغییر فشار: اگر تغییرات خط پایه با نوسان فشار یا جریان هم زمان باشند، ابتدا باید منبع گاز، رگولاتور و عملکرد کنترل کننده بررسی شوند. این هم زمانی احتمال ارتباط اختلال با جریان را افزایش می دهد، اما برای اثبات علت کافی نیست.

• تغییر زمان بازداری: تغییر جریان گاز حامل می تواند سرعت خطی گاز در ستون را تغییر دهد و در نتیجه، زمان بازداری ترکیبات جابه جا شود. در چنین وضعیتی باید احتمال اختلال در بخش ورودی ستون و کنترل فشار نیز بررسی شود.

• پاسخ غیرتکرارپذیر پیک ها: نوسان جریان یا تغییر شرایط انتقال حرارت ممکن است باعث تفاوت پاسخ تزریق های متوالی شود. مقایسه استاندارد کنترل و داده های جریان به تفکیک این علت از مشکلات تزریق کمک می کند.

• عدم تعادل خط پایه پس از تغییر گاز: اگر نوع گاز حامل یا شرایط جریان تغییر کرده باشد، لازم است زمان کافی برای رسیدن سامانه به تعادل حرارتی در نظر گرفته شود. در غیر این صورت، ناپایداری موقت ممکن است به اشتباه خرابی قطعه تلقی شود.

جدول عیب یابی جریان گاز و علائم عملکردی TCD

جدول زیر ارتباط میان علائم مشاهده شده و علت های محتمل را مشخص می کند. تشخیص نهایی باید با آزمون های تفکیکی و معیارهای فنی سازنده انجام شود.

تاثیر Make-up Gas و آرایش مسیر گاز بر عملکرد TCD

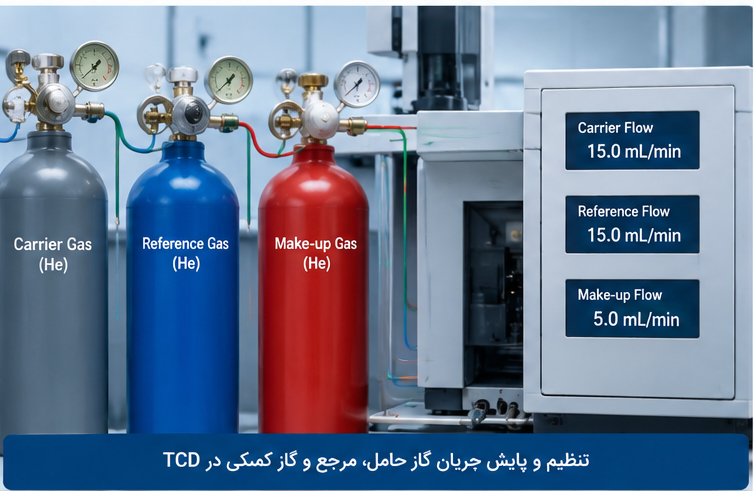

در برخی پیکربندی های کروماتوگرافی گازی، گاز کمکی برای کنترل شرایط جریان خروجی ستون یا پشتیبانی از عملکرد بخش های دیگر سیستم به کار می رود. با این حال، وجود و نقش آن در مسیر TCD به طراحی دستگاه بستگی دارد و نباید به عنوان جزء ثابت تمام آشکارسازهای هدایت حرارتی در نظر گرفته شود.

در بسیاری از سیستم های TCD، مسیرهای نمونه و مرجع و گاز حامل نقش اصلی را در عملکرد آشکارساز ایفا می کنند. اگر دستگاه دارای خط گاز کمکی باشد، باید مشخص شود که این خط دقیقا به کدام بخش متصل است و آیا تغییر آن می تواند شرایط اندازه گیری را تحت تاثیر قرار دهد یا خیر.

در تعمیر تخصصی، نقشه مسیر گاز و دستورالعمل مدل دستگاه مبنای تشخیص هستند. تغییر جریان یک خط گاز بدون شناخت نقش آن ممکن است تعادل حرارتی آشکارساز را مختل کند یا شرایط روش تحلیلی را تغییر دهد.

تشخیص TCD Noise و تفکیک نویز الکترونیکی از ناپایداری حرارتی

نویز TCD می تواند از بخش های مختلف ایجاد شود. نوسان جریان گاز، تغییرات دمایی، ارتعاشات، اتصالات الکتریکی نامناسب و اختلال مدار تقویت کننده از علت های احتمالی هستند. تشخیص دقیق به بررسی شکل نویز، دامنه تغییرات و ارتباط آن با شرایط عملیاتی وابسته است.

اگر نویز به صورت تغییرات سریع و نامنظم ظاهر شود، باید مسیر سیگنال، اتصال زمین، اتصالات الکتریکی و مدار تقویت بررسی شوند. اگر خط پایه به تدریج جابه جا شود، ناپایداری دمایی، تغییر جریان یا عدم تعادل حرارتی مسیرها نیز باید در نظر گرفته شوند.

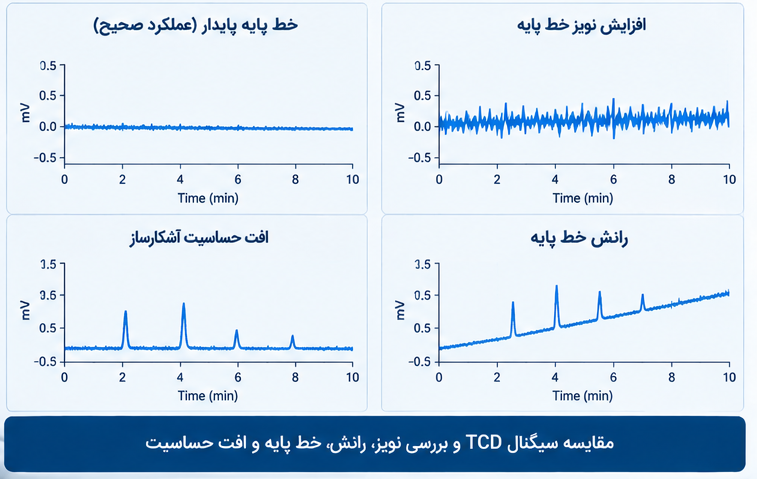

در این مرحله، ثبت خط پایه در شرایط بدون تزریق نمونه اهمیت دارد. با ثابت نگه داشتن دمای آشکارساز و جریان گازها، می توان مشخص کرد که آیا نویز در شرایط عملیاتی پایدار نیز وجود دارد یا عمدتا هنگام تزریق نمونه مشاهده می شود.

اگر نویز تنها در زمان تزریق ظاهر شود، احتمال وجود مشکل در تزریق، آلودگی نمونه، ناپایداری فشار یا رفتار غیرعادی انتقال ترکیبات مطرح می شود. اگر نویز مستقل از تزریق باشد، بررسی سامانه گاز، سلول آشکارساز و مدار اندازه گیری اولویت بیشتری پیدا می کند.

بررسی آلودگی سلول TCD و اثر آن بر انتقال حرارت

آلودگی داخلی سلول می تواند شرایط انتقال حرارت میان فیلامنت و گاز را تغییر دهد. نمونه هایی که حاوی مواد سنگین، رطوبت یا ترکیباتی با احتمال باقی ماندن در مسیر هستند، در صورت ناسازگاری با روش تحلیلی ممکن است موجب آلودگی بخش های داخلی شوند.

آلودگی می تواند به صورت افت حساسیت، تغییر رفتار خط پایه یا افزایش زمان لازم برای رسیدن به شرایط پایدار ظاهر شود. با این حال، نباید هر افت پاسخ را مستقیما به آلودگی نسبت داد؛ زیرا تغییر گاز حامل، جریان و شرایط دمایی نیز می توانند رفتار مشابهی ایجاد کنند.

باز کردن سلول TCD باید بر اساس دستورالعمل سازنده انجام شود. برخی عناصر حسگر به تماس مکانیکی، مواد پاک کننده نامناسب یا تغییر ناگهانی شرایط حرارتی حساس هستند. به همین دلیل، پاک سازی داخلی بدون شناخت ساختار سلول و محدودیت های آن می تواند باعث آسیب بیشتر شود.

تعمیر تخصصی TCD، آزمون عملکرد و بازگردانی دقت اندازه گیری

مراحل اصولی عیب یابی و سرویس آشکارساز

برای کاهش احتمال تعویض غیرضروری قطعات، عیب یابی باید از بررسی شرایط عملیاتی شروع شود و سپس به ارزیابی اجزای داخلی برسد.

• ثبت داده های اولیه: پیام های خطا، وضعیت دمایی، نوع گاز حامل، مقادیر جریان و شکل خط پایه باید پیش از سرویس ثبت شوند. این اطلاعات برای مقایسه عملکرد دستگاه پیش و پس از تعمیر ضروری هستند.

• کنترل گازهای ورودی: فشار منبع، عملکرد رگولاتور و جریان مسیرهای نمونه و مرجع باید بررسی شوند. هرگونه نشتی یا محدودیت جریان باید پیش از نتیجه گیری درباره خرابی فیلامنت برطرف شود.

• بررسی شرایط حرارتی: دمای تنظیمی و پایداری دمای آشکارساز باید مطابق مشخصات سازنده ارزیابی شوند. ناپایداری دما می تواند بدون وجود خرابی سخت افزاری، خط پایه را تغییر دهد.

• آزمون فیلامنت و مدار حسگر: در صورت وجود شواهد کافی، مقاومت و پیوستگی عنصر و وضعیت اتصالات بررسی می شوند. آزمون باید با روش و حدود تعیین شده برای همان مدل انجام شود.

• بررسی مدار اندازه گیری: اگر جریان گاز و شرایط حرارتی پایدار باشند اما نویز ادامه داشته باشد، اتصالات، مدار پل مقاومتی و بخش تقویت سیگنال باید ارزیابی شوند.

• آزمون استاندارد کنترل: پس از رفع علت خرابی، یک استاندارد مناسب برای بررسی حساسیت، تکرارپذیری و زمان بازداری تزریق می شود. نتیجه آزمون باید با معیارهای پذیرش روش تحلیلی مقایسه شود.

چه زمانی فیلامنت TCD باید تعویض شود؟

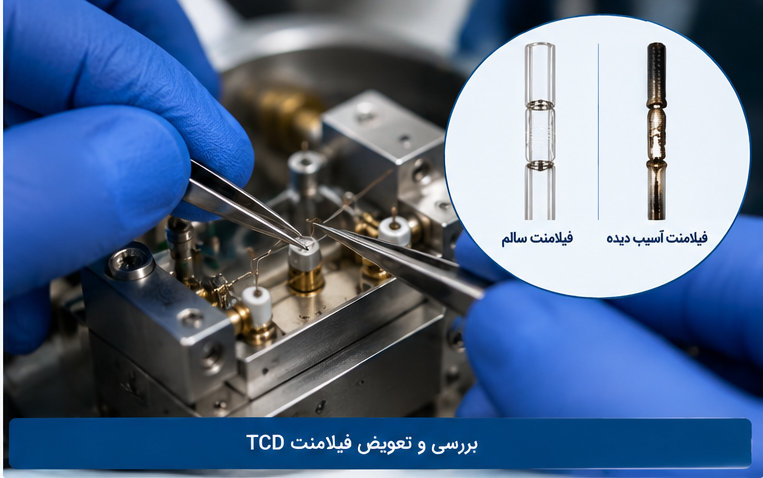

تعویض فیلامنت زمانی توجیه دارد که شواهد فنی، آسیب یا خروج عملکرد عنصر از محدوده مجاز را نشان دهند. قطع کامل، تغییر مقاومت خارج از محدوده سازنده، آسیب فیزیکی یا ناتوانی در بازیابی عملکرد پس از رفع مشکلات جریان و مدار می توانند مبنای تصمیم باشند.

اگر عنصر حسگر سالم باشد اما خط پایه همچنان ناپایدار بماند، تعویض فیلامنت نباید نخستین اقدام باشد. در چنین وضعیتی، جریان مرجع، دمای سلول، آلودگی مسیرها و عملکرد مدار الکترونیکی باید بررسی شوند.

در زمان نصب قطعه جایگزین، سازگاری آن با مدل دستگاه اهمیت اساسی دارد. تفاوت در مشخصات الکتریکی یا هندسه قطعه می تواند موجب عملکرد نامناسب یا آسیب به مدار شود. پس از تعویض نیز باید آزمون های عملکردی و کنترل کیفیت انجام شوند.

جدول ارزیابی عملکرد TCD پس از تعمیر

کالیبراسیون TCD پس از رفع خرابی

کالیبراسیون باید پس از تثبیت شرایط عملیاتی و تایید عملکرد آشکارساز انجام شود. اگر خط پایه هنوز در حال رانش باشد یا جریان گازها به مقدار پایدار نرسیده باشد، تهیه منحنی کالیبراسیون می تواند نتایج غیرقابل اتکا ایجاد کند.

برای ارزیابی مناسب، استانداردهای کالیبراسیون باید با ترکیبات مورد اندازه گیری، محدوده غلظت و روش تحلیلی سازگار باشند. تعداد نقاط کالیبراسیون و معیار پذیرش نیز باید بر اساس روش آزمایشگاه تعیین شوند.

پس از تهیه منحنی، پاسخ استاندارد کنترل باید در محدوده پذیرش قرار گیرد. در صورت مشاهده اختلاف معنادار، ابتدا باید مشخص شود که مشکل از پاسخ آشکارساز، شرایط تزریق، جریان گاز یا آماده سازی استاندارد ناشی شده است. تغییر ضرایب کالیبراسیون بدون رفع علت اصلی، روش مناسبی برای اصلاح خرابی دستگاه نیست.

نگهداری پیشگیرانه برای کاهش خرابی های TCD

نگهداری مناسب می تواند احتمال بروز خطاهای ناشی از آلودگی، تغییر جریان و ناپایداری حرارتی را کاهش دهد. برنامه سرویس باید بر اساس شدت استفاده، نوع نمونه، شرایط محیطی و دستورالعمل سازنده تنظیم شود.

• کنترل کیفیت گازها: خلوص گاز حامل و گاز مرجع باید متناسب با حساسیت روش باشد. وجود ناخالصی یا رطوبت می تواند شرایط انتقال حرارت و پایداری عملکرد را تحت تاثیر قرار دهد.

• پایش جریان و فشار: ثبت دوره ای داده های عملیاتی امکان شناسایی تغییرات تدریجی را فراهم می کند. مقایسه داده های جدید با سوابق قبلی به تشخیص زودهنگام محدودیت مسیر یا افت عملکرد کنترل کننده کمک می کند.

• کنترل خط پایه: ثبت خط پایه در شرایط مشخص، یک شاخص مفید برای پایش سلامت آشکارساز است. افزایش تدریجی نویز یا رانش باید با بررسی جریان، دما و مدار سیگنال دنبال شود.

• رعایت محدودیت های فیلامنت: فیلامنت نباید در شرایطی خارج از محدوده مجاز سازنده راه اندازی شود. تنظیمات نامناسب و دستکاری بدون دستورالعمل می توانند عمر عنصر حسگر را کاهش دهند.

• ثبت سوابق تعمیر: اطلاعات مربوط به نوع خرابی، قطعات تعویض شده، مقادیر جریان، آزمون استاندارد و نتیجه کالیبراسیون باید نگهداری شوند. این سوابق برای مقایسه عملکرد و برنامه ریزی سرویس های بعدی ارزشمند هستند.

جمع بندی فنی تعمیر TCD در GC

تعمیر TCD در کروماتوگرافی گازی به تشخیص ارتباط میان هدایت حرارتی گاز، عملکرد فیلامنت، جریان مسیرهای نمونه و مرجع و پایداری مدار اندازه گیری وابسته است. کاهش حساسیت، نویز، رانش خط پایه و تغییر زمان بازداری می توانند از علت های متفاوتی ناشی شوند؛ بنابراین، هیچ یک از این علائم به تنهایی برای تشخیص خرابی فیلامنت کافی نیست.

در فرآیند عیب یابی، ابتدا باید شرایط گاز، دما و مسیرهای جریان بررسی شوند. در مرحله بعد، سلامت TCD Filament و مدار پل مقاومتی بر اساس مشخصات همان مدل ارزیابی می شود. اگر مشکل پس از تثبیت شرایط عملیاتی ادامه داشته باشد، بررسی آلودگی سلول و مدار سیگنال ضرورت پیدا می کند. معیار نهایی موفقیت تعمیر، بازگشت دستگاه به شرایط عملیاتی قابل قبول است؛ یعنی خط پایه پایدار، پاسخ مناسب به استاندارد، تکرارپذیری قابل قبول و انطباق نتایج با معیارهای روش تحلیلی. تنها پس از تایید این شاخص ها می توان عملکرد آشکارساز را برای ادامه آنالیز قابل اعتماد ارزیابی کرد.
