تعمیر سیستم آشکارساز اسپکتروفتومتر، از فوتودیود تا Photomultiplier

تعمیر آشکارساز اسپکتروفتومتر یکی از حساس ترین مراحل عیب یابی در سیستم های UV-Vis است، زیرا آشکارساز آخرین بخش زنجیره اپتیکی است که شدت نور عبوری از نمونه را به سیگنال الکتریکی تبدیل می کند و کوچک ترین تغییر در جریان تاریک، بهره، نویز یا خطی بودن آن می تواند مستقیما به خطای جذب، ناپایداری Baseline و کاهش نسبت سیگنال به نویز منجر شود. در اسپکتروفتومترهای مختلف از Photodiode، Photodiode Array و Photomultiplier Tube یا PMT استفاده می شود و هر کدام رفتار الکتریکی، محدوده دینامیکی و روش تشخیص خرابی متفاوتی دارند. بنابراین تشخیص خرابی Detector نباید فقط بر اساس کم شدن شدت سیگنال انجام شود؛ بلکه باید جریان تاریک، پاسخ به نور، Offset، Noise، Gain، خطی بودن، Saturation و عملکرد تقویت کننده نیز به صورت جداگانه بررسی شوند.

آشکارساز اسپکتروفتومتر چگونه سیگنال نوری را به داده تحلیلی تبدیل می کند؟

آشکارساز در انتهای مسیر نوری قرار دارد و انرژی نوری دریافت شده را به جریان یا سیگنال الکتریکی تبدیل می کند. در یک Photodiode، فوتون های ورودی در ناحیه حساس نیمه هادی باعث ایجاد حامل های بار می شوند و جریان فوتوالکتریک متناسب با توان نوری تولید می شود. در PMT ابتدا فوتون روی Photocathode برخورد کرده و الکترون آزاد می کند؛ سپس این الکترون در چند مرحله توسط Dynode ها تکثیر شده و در نهایت جریان Anode تولید می شود.

در یک سیستم UV-Vis، نرم افزار مستقیما شدت نور را به عنوان نتیجه نهایی گزارش نمی کند. ابتدا سیگنال خام Detector توسط مدار تقویت کننده دریافت و تبدیل می شود، سپس با سیگنال مرجع یا تاریکی مقایسه شده و از نسبت شدت نور عبوری و مرجع، مقدار Absorbance محاسبه می شود. بنابراین اگر آشکارساز در یک طول موج خاص پاسخ غیرخطی داشته باشد، خطا ممکن است در ظاهر به شکل خطای جذب یا تغییر غیرواقعی شکل طیف دیده شود.

مسیر واقعی سیگنال در بخش Detector

مسیر الکتریکی را می توان به صورت زیر در نظر گرفت:

نور ورودی → عنصر آشکارساز → جریان فوتوالکتریک → مدار تبدیل جریان به ولتاژ → تقویت کننده → فیلتر یا Signal Conditioning → مبدل A/D → نرم افزار

هر قسمت از این زنجیره می تواند منشأ خطا باشد. برای مثال، اگر Photodiode سالم باشد اما Feedback Resistor در مدار Transimpedance Amplifier تغییر مقدار داده باشد، شدت سیگنال نمایش داده شده می تواند اشتباه باشد، بدون آنکه خود Detector دچار خرابی شده باشد.

در PMT نیز وضعیت مشابهی وجود دارد. کاهش بهره می تواند ناشی از فرسودگی Photocathode، تغییر شرایط High Voltage، مشکل Divider داخلی یا اشکال در مدار تغذیه باشد.

تفاوت فنی Photodiode و PMT در عیب یابی چیست؟

انتخاب روش تشخیص به نوع Detector وابسته است. Photodiode معمولا ساختار ساده تری دارد و خروجی آن مستقیما با فوتوجریان مرتبط است، در حالی که PMT علاوه بر Photocathode دارای Dynode های متعدد و منبع ولتاژ بالا است.

Photodiode؛ خرابی بیشتر در خطی بودن و جریان نشتی دیده می شود

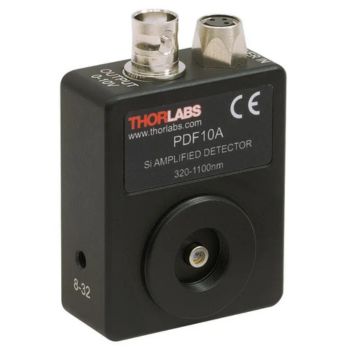

Photodiode های سیلیکونی در بسیاری از سامانه های UV-Vis دارای جریان تاریک بسیار پایین و پاسخ مناسب در محدوده UV تا Visible هستند. مقدار Dark Current به ساختار قطعه، دما و ولتاژ بایاس وابسته است. برای نمونه، برخی Photodiode های دقیق UV دارای جریان تاریک در محدوده pA هستند، در حالی که مدل های دیگر بسته به سطح حساس و شرایط کاری می توانند مقادیر بالاتری داشته باشند.

در تعمیر، مقایسه مقدار اندازه گیری شده با مشخصات Detector اصلی اهمیت بیشتری از یک عدد ثابت دارد. اگر جریان تاریک در حالت نور مسدود شده به شکل محسوسی افزایش یافته باشد، باید علاوه بر خود Photodiode، مسیرهای نشتی PCB، آلودگی سطح برد، رطوبت و مدار Bias نیز بررسی شوند.

PMT؛ حساسیت بالا اما وابستگی شدید به High Voltage

PMT به دلیل فرآیند تکثیر الکترونی در Dynode ها می تواند بهره بسیار بالایی ایجاد کند. در یک PMT چند مرحله ای، Gain به ولتاژ تغذیه و تعداد مراحل تکثیر وابسته است و تغییر High Voltage می تواند تغییر قابل توجهی در شدت خروجی ایجاد کند. نمونه های مختلف PMT می توانند Gain در محدوده حدود 10^6 یا بیشتر داشته باشند، اما مقدار واقعی کاملا به ساختار و مدل Detector وابسته است.

به همین دلیل اگر خروجی PMT کاهش پیدا کند، تعویض مستقیم لامپ یا Detector بدون اندازه گیری High Voltage و بررسی مدار Divider می تواند باعث تشخیص اشتباه شود.

علائم خرابی آشکارساز که در نتیجه آنالیز دیده می شوند

خرابی Detector همیشه به صورت قطع کامل سیگنال ظاهر نمی شود. در بسیاری از موارد دستگاه همچنان Spectrum تولید می کند، اما کیفیت داده به تدریج افت می کند.

• افزایش جریان تاریک: در حالت مسدود بودن مسیر نور، مقدار خروجی Detector باید در محدوده مشخصی قرار داشته باشد. افزایش Dark Current می تواند Offset، نویز و حد تشخیص را بدتر کند و در اندازه گیری جذب های پایین خود را به صورت Baseline ناپایدار نشان دهد.
• کاهش پاسخ نوری: اگر در یک شدت نور ثابت جریان خروجی کمتر از مقدار مرجع باشد، کاهش Responsivity در Photodiode یا افت حساسیت PMT مطرح می شود. در این وضعیت ابتدا باید شدت منبع، هم ترازی اپتیکی و مدار تقویت از خود Detector تفکیک شوند.
• افزایش Detector Noise: نویز می تواند به شکل نوسان سریع سیگنال، ضخیم شدن Baseline یا پراکندگی غیرعادی تکرارهای متوالی دیده شود. برای تشخیص، RMS Noise در شرایط ثابت و بدون نمونه باید با مقدار مرجع دستگاه مقایسه شود.
• Saturation در شدت های بالا: اگر خروجی با افزایش نور دیگر متناسب افزایش پیدا نکند، Detector یا مدار تقویت وارد ناحیه اشباع شده است. این وضعیت می تواند باعث شود جذب واقعی نمونه در غلظت های مختلف رابطه خطی نداشته باشد.
• Drift حرارتی: افزایش تدریجی سیگنال بدون تغییر در نمونه می تواند از تغییر دمای Detector، مدار Amplifier یا جریان تاریک ناشی شود. در Photodiode و PMT رفتار حرارتی یکسان نیست و باید تغییرات با زمان Warm-up ثبت شود.
• افزایش Offset تقویت کننده: اگر با بستن کامل مسیر نوری مقدار خروجی صفر نباشد و این مقدار با زمان تغییر کند، مشکل می تواند از Detector، مدار Bias یا ورودی Amplifier باشد. جدا کردن این سه بخش با اندازه گیری الکتریکی ضروری است.

جریان تاریک چگونه در عیب یابی Detector اندازه گیری می شود؟

Dark Current یکی از مهم ترین شاخص ها برای بررسی وضعیت آشکارساز است. در این آزمایش مسیر نور باید کاملا مسدود شود تا فوتون ورودی به عنصر حساس نرسد. سپس خروجی Detector پس از رسیدن سیستم به شرایط حرارتی پایدار ثبت می شود.

در Photodiode، جریان تاریک می تواند با افزایش دما بیشتر شود و افزایش Reverse Bias نیز ممکن است باعث افزایش Dark Current شود. بنابراین مقایسه دو آزمایش در دمای متفاوت بدون ثبت شرایط محیطی می تواند نتیجه گمراه کننده ایجاد کند.

در PMT نیز Dark Current حتی در تاریکی کامل وجود دارد و عواملی مانند انتشار حرارتی، نشتی، انتشار میدانی و سایر فرآیندهای داخلی می توانند در آن نقش داشته باشند. افزایش دما معمولا جریان تاریک را بیشتر می کند.

جدول شاخص های قابل اندازه گیری در Detector

جدول زیر ارتباط میان پارامتر اندازه گیری شده، علائم خرابی و بخش هایی را که باید در فرآیند سرویس بررسی شوند نشان می دهد.

Gain در PMT چه نقشی در خرابی دارد؟

در PMT، بهره نتیجه تکثیر الکترون در Dynode ها است. اگر فوتون اولیه یک Photoelectron ایجاد کند، این الکترون در مرحله اول تکثیر شده و سپس الکترون های ایجاد شده به مراحل بعدی منتقل می شوند. به همین دلیل خروجی نهایی می تواند چندین مرتبه بزرگ تر از جریان اولیه Photocathode باشد.

افزایش بیش از حد High Voltage لزوما به معنی حساسیت بهتر نیست. بالا بردن Gain می تواند جریان تاریک و حساسیت به نویز را نیز افزایش دهد و در شدت های بالاتر، Detector را به ناحیه غیرخطی نزدیک کند. برخی PMT های تجاری برای نمونه دارای ولتاژ کاری در محدوده حدود 1000 تا 1500 ولت هستند، اما این مقدار کاملا به ساختار PMT وابسته است و نباید به عنوان مقدار عمومی برای همه دستگاه ها استفاده شود.

در عیب یابی باید ابتدا مقدار High Voltage واقعی، سپس پاسخ Detector در چند سطح شدت نوری و در نهایت Dark Current بررسی شود. اگر با تغییر کنترل شده ولتاژ، خروجی رفتار غیرعادی داشته باشد، احتمال مشکل در PMT، Divider یا منبع High Voltage افزایش پیدا می کند.

Saturation آشکارساز چگونه تشخیص داده می شود؟

Saturation زمانی رخ می دهد که افزایش نور ورودی دیگر باعث افزایش متناسب خروجی نشود. این پدیده می تواند در خود Detector یا در مرحله بعدی، یعنی تقویت کننده، ADC و مدار Signal Conditioning اتفاق بیفتد.

برای Photodiode، رابطه ساده فوتوجریان با توان نور در محدوده خطی برقرار است، اما محدودیت های مدار بار، Feedback Resistor، Reverse Bias و ظرفیت داخلی می توانند محدوده خطی را محدود کنند. افزایش Reverse Bias می تواند خطی بودن را در شرایط خاص بهتر کند، اما همزمان جریان تاریک و نویز را افزایش می دهد.

در PMT نیز افزایش شار نوری یا جریان آند می تواند Detector را از ناحیه خطی خارج کند. بنابراین اگر دستگاه در Absorbance های پایین عملکرد مناسب دارد ولی در شدت نور زیاد پاسخ فشرده می شود، باید Linearity و Saturation به صورت مستقل بررسی شوند.

آزمایش خطی بودن Detector

برای تست تخصصی، شدت نور یا سطح سیگنال ورودی باید در چند مرحله تغییر داده شود و خروجی ثبت گردد. برای مثال اگر سیگنال ورودی از سطح پایین تا چند برابر آن افزایش پیدا کند، نمودار خروجی باید در محدوده کاری Detector تقریبا خطی باقی بماند.

در صورتی که ورودی 2 برابر شود ولی خروجی تنها 1.6 برابر شود، مشکل می تواند به محدودیت Detector یا مدار تقویت مربوط باشد. این آزمایش زمانی معتبر است که تغییر شدت نور از مسیر اپتیکی کنترل شده انجام شود و تغییر همزمان طول موج، Slit Width یا وضعیت منبع نور باعث ایجاد خطای ثانویه نشود.

نقش Transimpedance Amplifier در خرابی های آشکارساز

در Photodiode، خروجی اولیه معمولا جریان بسیار کوچکی است. مدار Transimpedance Amplifier یا TIA این جریان را به ولتاژ تبدیل می کند. در ساده ترین حالت، ولتاژ خروجی به صورت تقریبی تابع جریان فوتودیود و مقاومت Feedback است:

Vout ≈ -Iphoto × Rf

بنابراین تغییر مقدار Feedback Resistor می تواند Gain الکتریکی را تغییر دهد. اگر مقاومت Feedback افزایش پیدا کند، حساسیت سیستم بیشتر می شود اما محدوده سیگنال قابل اندازه گیری کاهش پیدا می کند و احتمال Saturation تقویت کننده بیشتر می شود.

از طرف دیگر، ظرفیت Photodiode و ظرفیت ورودی Amplifier روی پهنای باند و پایداری مدار اثر می گذارند. در منابع فنی Photodiode نیز ارتباط میان ظرفیت، مقاومت بار، Reverse Bias، سرعت پاسخ و محدوده خطی مورد تاکید قرار گرفته است.

جدول تشخیص خرابی در زنجیره Detector و Amplifier

در سرویس حرفه ای بهتر است Detector به عنوان یک مجموعه مستقل در نظر گرفته نشود؛ زیرا بخشی از علائم مشابه می تواند از مدار الکترونیکی بعد از آشکارساز ایجاد شود.

چرا افزایش Noise همیشه به معنی خرابی Detector نیست؟

Detector Noise می تواند از چند مسیر وارد سیگنال شود. Noise داخلی عنصر آشکارساز تنها یکی از منابع است. تغذیه DC، Ripple منبع، زمین مشترک، EMI، مدار Amplifier، کابل، اتصالات و حتی ناپایداری مکانیکی مسیر اپتیکی می توانند باعث افزایش نویز شوند.

برای تشخیص، ابتدا باید Noise در حالت کاملا تاریک اندازه گیری شود. سپس همین آزمایش با نور ثابت تکرار شود. اگر RMS Noise در تاریکی بالا باشد، احتمال وجود مشکل در Detector یا Electronics بیشتر است. اگر حالت تاریک پایدار باشد ولی با ورود نور نویز افزایش زیادی پیدا کند، باید منبع نور، مسیر اپتیکی و رفتار Detector در شدت بالاتر بررسی شود.

در Photodiode، Noise Equivalent Power یا NEP نیز شاخص مفیدی برای مقایسه حساسیت نویزی است. برخی Photodiode های دقیق UV مقادیری در حدود 10^-15 تا 10^-14 W/Hz^1/2 دارند، اما این مقدار به مدل، طول موج، سطح حساس و شرایط اندازه گیری وابسته است.

خرابی Photodiode چه اثری بر طیف UV-Vis دارد؟

خرابی Photodiode ممکن است در ابتدا فقط در یک محدوده طول موج مشخص دیده شود. دلیل آن است که Responsivity Detector با طول موج ثابت نیست. بنابراین کاهش حساسیت در 220 nm الزاما همان شدت خرابی را در 500 یا 700 nm ایجاد نمی کند.

اگر حساسیت در محدوده UV افت کرده باشد، Spectrum ممکن است در بخش UV نویزی تر یا کم دامنه تر شود، در حالی که بخش Visible همچنان ظاهرا طبیعی باشد. در چنین شرایطی اندازه گیری یک ماده مانند نیترات در محدوده UV می تواند نسبت به اندازه گیری ترکیباتی با جذب در محدوده Visible رفتار متفاوتی نشان دهد.

برای تشخیص باید پاسخ Detector در چند طول موج مرجع ثبت شود و به جای یک نقطه، شکل Response Curve بررسی شود.

خرابی PMT چگونه از ضعف منبع نور تفکیک می شود؟

یکی از اشتباهات رایج در تعمیر اسپکتروفتومتر این است که هر کاهش سیگنال به لامپ نسبت داده شود. در حالی که اگر شدت لامپ کاهش یافته باشد، معمولا تغییرات آن باید با الگوی شدت منبع در طول موج های مختلف سازگار باشد. اما اگر Detector دچار کاهش Responsivity شده باشد، شکل پاسخ طیفی می تواند متفاوت باشد.

یک روش عملی این است که شدت نور بدون نمونه در چند طول موج ثبت شود. سپس همان آزمایش با یک Detector مرجع یا داده های کالیبراسیون معتبر مقایسه شود. اگر شدت منبع و وضعیت اپتیکی تایید شده باشند ولی خروجی الکتریکی Detector پایین باشد، احتمال خرابی آشکارساز یا Gain Stage افزایش پیدا می کند.

در PMT، بررسی High Voltage اهمیت بیشتری دارد. کاهش ولتاژ تغذیه می تواند باعث افت Gain شود، در حالی که خود PMT هنوز قادر به تولید سیگنال است.

فرآیند تخصصی تعمیر آشکارساز اسپکتروفتومتر

تعمیر حرفه ای باید از اندازه گیری شروع شود، نه تعویض فوری قطعه. ترتیب تشخیص می تواند به شکل زیر باشد:

1. ثبت وضعیت اولیه دستگاه: ابتدا مقدار Baseline، Dark Signal، Noise RMS و شدت سیگنال در چند طول موج ثبت می شود تا وضعیت پیش از سرویس مستند باشد.
2. آزمایش Dark Detector: مسیر نوری کاملا مسدود شده و خروجی Detector در یک بازه زمانی مشخص ثبت می شود. افزایش یا نوسان این سیگنال مسیر بررسی را به سمت Detector یا Electronics هدایت می کند.
3. بررسی پاسخ نوری: با استفاده از نور مرجع، Responsivity در چند طول موج بررسی می شود تا افت حساسیت موضعی یا گسترده مشخص شود.
4. تست Linearity: شدت ورودی به صورت کنترل شده تغییر داده می شود و خروجی Detector ثبت می شود. انحراف از رابطه خطی نشان دهنده محدودیت Detector یا مدار Signal Conditioning است.
5. بررسی Gain: در PMT مقدار High Voltage و رفتار Gain بررسی می شود. در Photodiode، Gain مدار TIA و مقدار Feedback Resistor اهمیت بیشتری دارد.
6. بررسی Noise: Noise در حالت Dark و Light جداگانه اندازه گیری می شود تا منبع نویز داخلی از نویز وابسته به نور تفکیک شود.
7. بازرسی اتصالات و PCB: آلودگی، رطوبت، نشتی سطحی، اتصال زمین، کانکتور و مسیرهای تغذیه بررسی می شوند؛ زیرا جریان های بسیار کوچک Detector به این عوامل حساس هستند.
8. کالیبراسیون پس از تعمیر: پس از تعویض Detector یا اجزای تقویت کننده، Zero، Gain، Linearity و در صورت نیاز Wavelength Response باید دوباره اعتبارسنجی شوند.

چه زمانی تعویض Detector ضروری می شود؟

تعویض زمانی منطقی است که آزمایش های الکتریکی و نوری نشان دهند خود عنصر آشکارساز از محدوده عملکرد مجاز خارج شده است. در Photodiode، افزایش پایدار Dark Current، افت Responsivity یا تغییر غیرقابل قبول Linearity از شاخص های مهم هستند.

در PMT، ترکیب افت Gain، افزایش Dark Current، تغییر غیرعادی پاسخ با High Voltage و کاهش حساسیت می تواند نشان دهد که خود تیوب فرسوده شده است. اما قبل از تعویض باید High Voltage Supply و Divider بررسی شوند؛ زیرا خرابی این دو بخش می تواند دقیقا علائم مشابه ایجاد کند.

همچنین تعویض Detector بدون توجه به Spectral Response می تواند نتیجه را بدتر کند. آشکارساز جایگزین باید از نظر محدوده طول موج، Responsivity، سطح حساس، Dark Current، سرعت پاسخ و شرایط الکتریکی با معماری دستگاه سازگار باشد.

تاثیر خرابی Detector بر اندازه گیری جذب و غلظت

در حالت ایده آل، جذب از رابطه زیر به دست می آید:

A = -log10(I/I0)

که در آن I شدت نور عبوری از نمونه و I0 شدت نور مرجع است.

اگر Detector برای I و I0 رفتار خطی و پایدار نداشته باشد، نسبت محاسبه شده نیز دچار خطا می شود. برای مثال اگر Detector در شدت بالای I0 وارد Saturation شود ولی در شدت پایین I رفتار خطی داشته باشد، نسبت I/I0 دیگر نشان دهنده نسبت واقعی توان نوری نخواهد بود.

این خطا می تواند در منحنی کالیبراسیون نیز دیده شود. ممکن است محلول های با غلظت پایین رفتار کاملا مناسب داشته باشند، اما در غلظت های بالاتر انحراف از خطی بودن افزایش پیدا کند. در چنین شرایطی نباید بلافاصله نتیجه گرفت که قانون Beer-Lambert یا روش آماده سازی نمونه مشکل دارد؛ زیرا Saturation Detector و Amplifier نیز باید بررسی شوند.

سرویس PMT و Photodiode چه تفاوتی دارد؟

در Photodiode، بخش عمده سرویس روی جریان تاریک، Responsivity، Bias، TIA، Feedback Network، Noise و Linearity متمرکز است. ساختار مکانیکی ساده تر است اما مدار الکترونیکی می تواند به جریان های بسیار کوچک حساس باشد.

در PMT، علاوه بر این موارد باید High Voltage، Divider Chain، Photocathode، Dynode ها و رفتار Gain بررسی شود. PMT ها می توانند از محدوده UV تا Visible را پوشش دهند و نمونه های مختلف، محدوده های طیفی کاملا متفاوتی دارند؛ برای مثال برخی مدل ها از حدود 160 تا 870 نانومتر و برخی دیگر محدوده محدودتری مانند 185 تا 700 نانومتر دارند.

بنابراین در تعمیر آشکارساز اسپکتروفتومتر، جایگزینی قطعه صرفا بر اساس ظاهر یا ابعاد فیزیکی قابل قبول نیست. مشخصات اپتیکی و الکتریکی باید با طراحی دستگاه تطبیق داده شود.

کنترل کیفیت بعد از تعمیر آشکارساز

پس از تعمیر یا تعویض Detector، صرفا روشن شدن دستگاه و مشاهده Spectrum کافی نیست. حداقل باید چند شاخص عملکردی دوباره اندازه گیری شوند.

• Dark Signal و Dark Noise: خروجی در حالت کاملا تاریک باید ثبت و با مقدار قبل از تعمیر یا محدوده معتبر دستگاه مقایسه شود. این آزمون مشخص می کند آیا منبع اصلی Offset و Noise واقعا برطرف شده است یا خیر.
• پاسخ طیفی: شدت سیگنال در چند طول موج مشخص بررسی می شود تا مشخص شود Detector در تمام محدوده مورد استفاده رفتار یکنواخت و قابل قبول دارد.
• Linearity: چند سطح شدت نور یا استاندارد مناسب اندازه گیری می شود تا مشخص شود Detector و Amplifier در محدوده کاری مورد نظر وارد Saturation نشده اند.
• Repeatability: یک وضعیت نوری ثابت چند بار اندازه گیری می شود و پراکندگی نتایج محاسبه می گردد. افزایش انحراف معیار پس از تعمیر می تواند نشانه Noise یا Drift باقی مانده باشد.
• Zero و Baseline: پس از Warm-up، Baseline و Offset بررسی می شوند تا مشخص شود تغییرات حرارتی Detector یا Amplifier هنوز روی اندازه گیری اثر می گذارند.
• اعتبارسنجی کمی: در صورت استفاده دستگاه برای آنالیز کمی، منحنی کالیبراسیون با استانداردهای مناسب تکرار می شود تا تاثیر تعمیر بر شیب، Intercept و تکرارپذیری نتیجه مشخص شود.

شاخص های کلیدی برای تصمیم گیری درباره تعمیر یا تعویض Detector

در یک فرآیند حرفه ای، تصمیم نهایی باید بر اساس مجموعه ای از اندازه گیری ها گرفته شود، نه یک علامت منفرد. اگر Dark Current بالا باشد ولی Responsivity و Linearity مناسب باقی مانده باشند، ممکن است مسیر نشتی یا شرایط حرارتی نیاز به بررسی داشته باشد و تعویض کامل Detector هنوز ضروری نباشد.

برعکس، اگر همزمان Dark Current افزایش یافته، Responsivity کاهش پیدا کرده و Linearity نیز از محدوده مجاز خارج شده باشد، احتمال فرسودگی خود Detector بیشتر می شود. در PMT نیز افت Gain همراه با افزایش Dark Current و رفتار غیرعادی نسبت به High Voltage می تواند نشانه جدی تری از فرسودگی تیوب باشد.

در نتیجه، تعمیر آشکارساز اسپکتروفتومتر باید به عنوان یک فرآیند اندازه گیری و تشخیص چند مرحله ای انجام شود. بررسی Photodiode یا PMT به تنهایی کافی نیست و مسیر کامل Detector، از عنصر حساس و Bias تا Amplifier، تغذیه، ADC و نرم افزار باید در کنار یکدیگر ارزیابی شود. این روش باعث می شود علت واقعی کاهش حساسیت، افزایش نویز، Saturation یا خطای جذب مشخص شود و پس از تعمیر نیز عملکرد دستگاه بر اساس پارامترهای قابل اندازه گیری مانند Dark Current، Gain، Noise، Responsivity و Linearity اعتبارسنجی شود.
