تعمیر اسپکتروفتومتر UV-Vis، عیب یابی سیستم

تعمیر اسپکتروفتومتر UV-Vis فرایندی تخصصی برای شناسایی و برطرف کردن اختلالات سیستم تولید تابش، مسیر انتقال نور، تفکیک طول موج و تبدیل انرژی نوری به سیگنال الکتریکی است. عملکرد صحیح این دستگاه به هماهنگی دقیق میان منابع تابشی Deuterium Lamp و Tungsten Halogen Lamp، مونوکروماتور (Monochromator)، شبکه پراش (Diffraction Grating)، شکاف های ورودی و خروجی، اجزای تقسیم کننده پرتو (Beam Splitter) و آشکارساز (Detector) وابسته است. خرابی هر یک از این قسمت ها می تواند به شکل نوسان خط پایه، کاهش شدت سیگنال، افزایش نویز، خطای طول موج، افت تکرارپذیری یا ایجاد اختلاف میان نتایج نمونه و استاندارد ظاهر شود. از این رو، عیب یابی UV-Vis نباید صرفا بر اساس پیام خطای نرم افزار یا تعویض قطعه انجام شود؛ بلکه باید با بررسی مرحله ای سیگنال نوری، مشخصات الکتریکی، وضعیت مکانیکی و عملکرد طیفی اجزای دستگاه همراه باشد. در فرآیند تعمیر اسپکتروفتومتر، هدف اصلی بازگرداندن شرایط اندازه گیری به محدوده عملکرد معتبر و اطمینان از صحت نتایج کمی و کیفی آزمایش است.

ساختار فنی اسپکتروفتومتر UV-Vis و ارتباط اجزای اپتیکی با یکدیگر

برای شناسایی دقیق منشأ خرابی، ابتدا باید مسیر حرکت تابش در دستگاه و نحوه تعامل اجزای اپتیکی و الکترونیکی بررسی شود. اسپکتروفتومتر UV-Vis با اندازه گیری میزان عبور یا بازتاب تابش در محدوده فرابنفش و مرئی، اطلاعاتی درباره ویژگی های نوری ترکیبات فراهم می کند. در مدل های متداول، محدوده اندازه گیری تقریبا از 190 تا 1100 نانومتر است؛ البته محدوده واقعی به طراحی دستگاه، نوع منبع تابش، آشکارساز و پیکربندی اپتیکی بستگی دارد.

در یک سیستم تک پرتویی (Single Beam)، شدت تابش مرجع و شدت عبوری از نمونه در اندازه گیری های جداگانه ثبت می شوند. در مقابل، دستگاه دو پرتویی (Double Beam) با تقسیم تابش به مسیر نمونه و مرجع، امکان پایش تغییرات شدت منبع و برخی نوسانات مشترک مسیر نوری را فراهم می کند.

رابطه جذب نوری از قانون بیر-لامبرت پیروی می کند:

A=−log⁡10(T)=log⁡10(I0I)A=-\log_{10}(T)=\log_{10}\left(\frac{I_0}{I}\right)A=−log10(T)=log10(II0)

در این رابطه، I0I_0I0 شدت تابش ورودی به نمونه، III شدت تابش عبوری و TTT ضریب عبور است. بنابراین، هر عاملی که باعث تغییر غیرواقعی شدت ورودی یا خروجی شود، می تواند مقدار جذب محاسبه شده را دچار خطا کند.

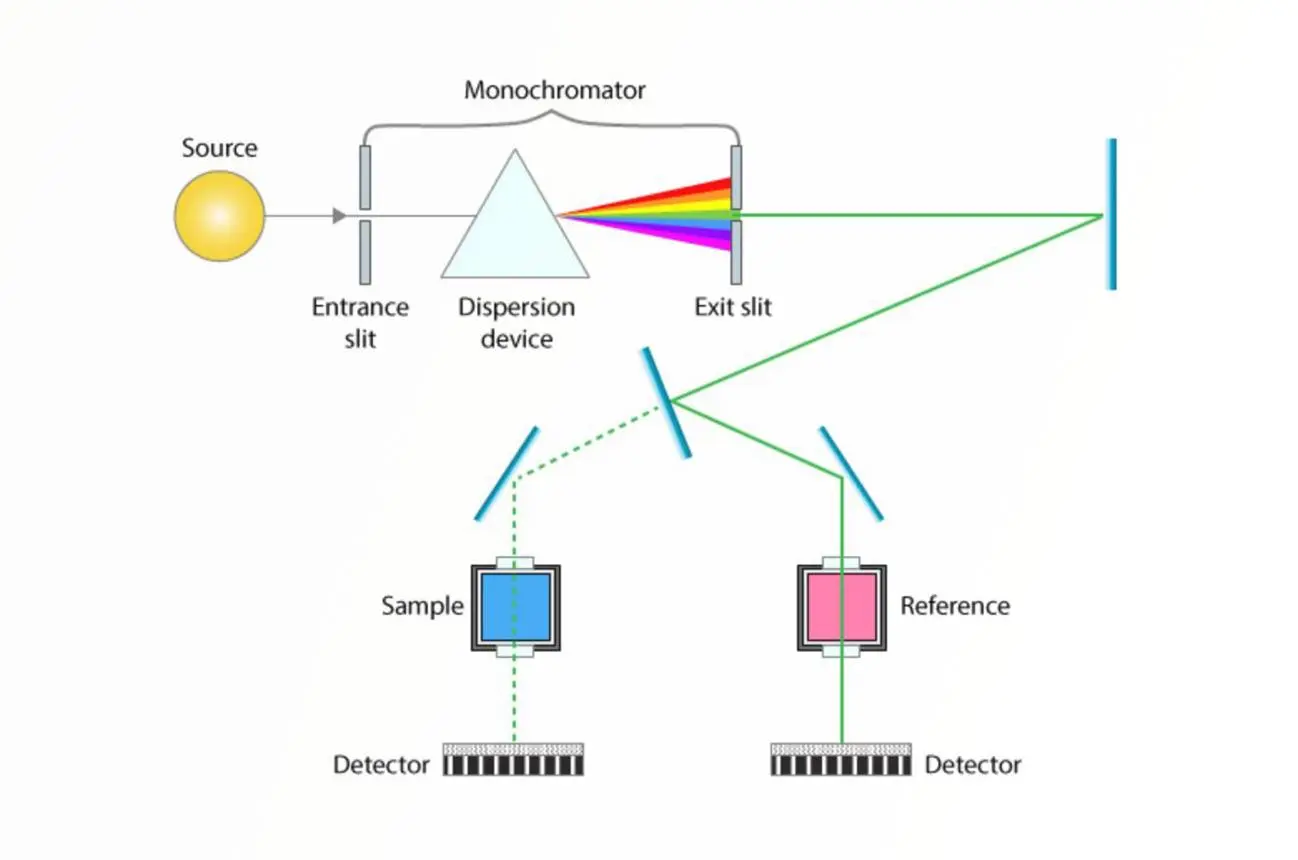

مسیر تابش از منبع تا آشکارساز چگونه عمل می کند؟

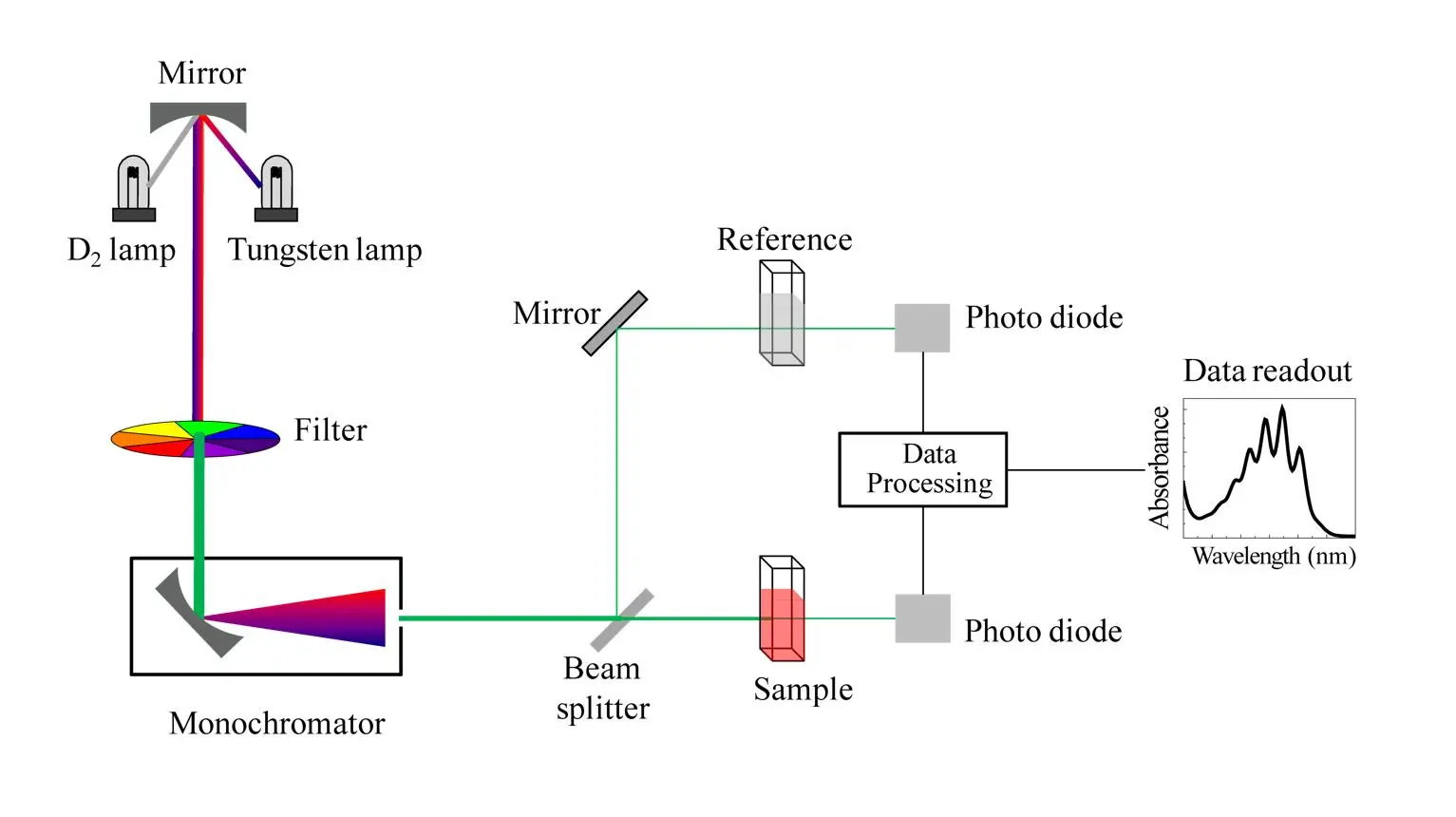

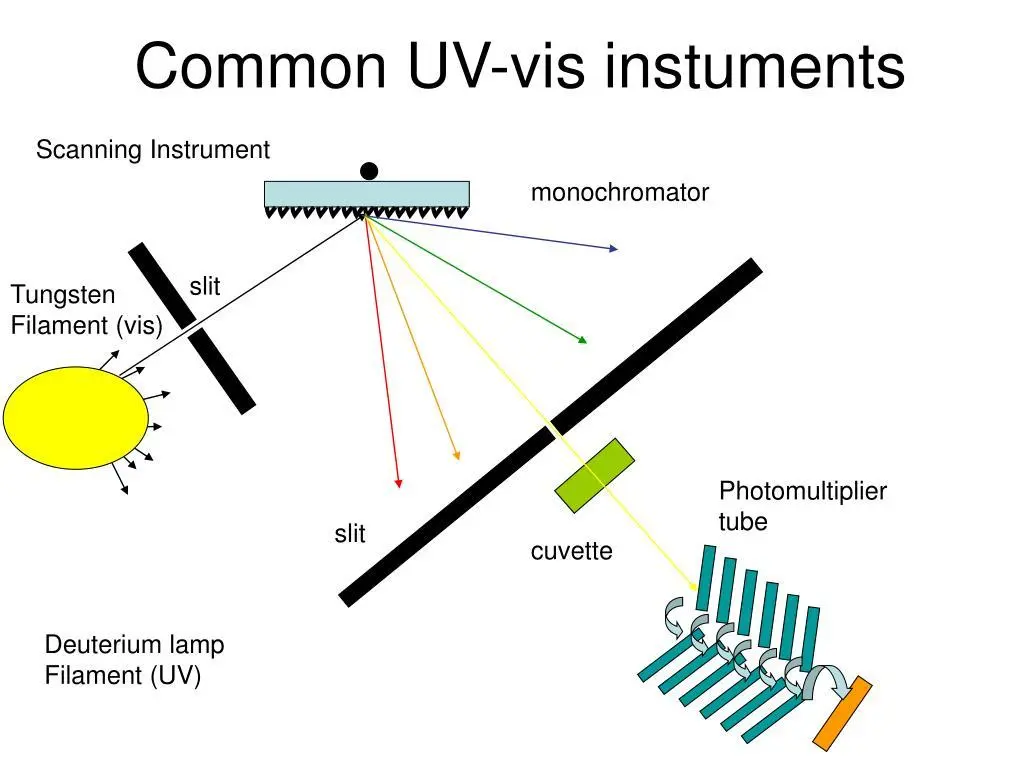

در بسیاری از اسپکتروفتومترهای UV-Vis، تابش ابتدا توسط لامپ تولید شده و پس از عبور از مجموعه آینه ها و شکاف ورودی به مونوکروماتور هدایت می شود. گریتینگ، طول موج های مختلف را از یکدیگر تفکیک می کند و شکاف خروجی، بخش انتخاب شده از طیف را به سمت محفظه نمونه هدایت می کند. پس از عبور تابش از نمونه، آشکارساز انرژی دریافتی را به سیگنال الکتریکی تبدیل می کند.

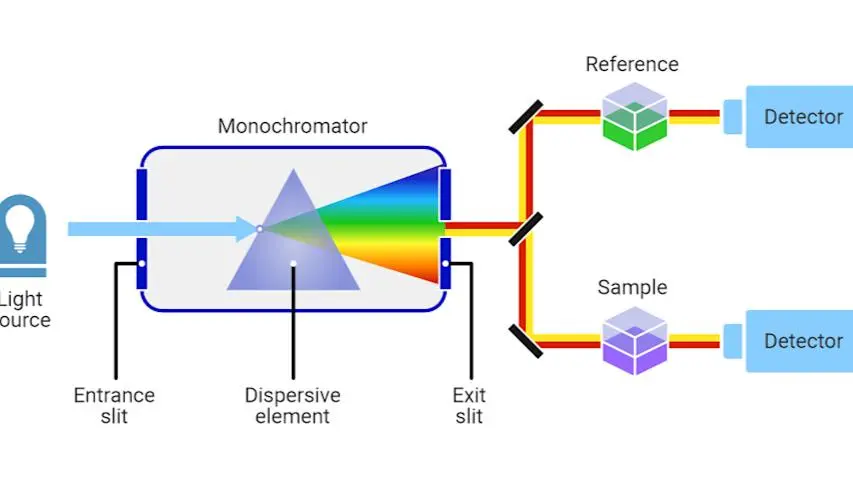

در دستگاه های دو پرتویی، Beam Splitter یا مجموعه اپتیکی تقسیم پرتو، تابش را میان مسیر نمونه و مرجع توزیع می کند. در برخی معماری ها نیز از Chopper برای هدایت متناوب تابش به دو مسیر استفاده می شود. تفاوت این طراحی ها اهمیت زیادی در عیب یابی دارد؛ زیرا الگوی خرابی و روش بررسی سیستم تقسیم پرتو در تمام مدل ها یکسان نیست.

بررسی نشانه های اولیه خرابی در اسپکتروفتومتر

پیش از باز کردن محفظه دستگاه، باید رفتار آن در شرایط اندازه گیری استاندارد ثبت شود. این مرحله کمک می کند مشخص شود اختلال به منبع نور، مسیر اپتیکی، آشکارساز، مدار الکترونیکی یا شرایط قرارگیری نمونه مربوط است.

یکی از اشتباهات رایج در سرویس اسپکتروفتومتر، نسبت دادن تمام نوسانات جذب به خرابی لامپ است. در حالی که آلودگی محفظه نمونه، تغییر موقعیت کووت، اختلال در تغذیه آشکارساز، افزایش نور سرگردان و حتی ناپایداری دمایی می توانند رفتار مشابهی ایجاد کنند.

علائم قابل مشاهده و ارتباط آنها با بخش معیوب

نکته مهم این است که هیچ یک از علائم فوق به تنهایی اثبات کننده خرابی یک قطعه نیست. تشخیص قطعی باید با آزمون مستقل و مقایسه نتایج با مشخصات فنی همان مدل انجام شود.

تعمیر و عیب یابی منابع نوری Deuterium و Tungsten

منبع تابش یکی از مهم ترین اجزای موثر بر حساسیت و پایداری اسپکتروفتومتر است. بسیاری از دستگاه های UV-Vis از دو لامپ مجزا برای تامین تابش فرابنفش و مرئی استفاده می کنند. لامپ دوتریم (Deuterium) عمدتا برای ناحیه فرابنفش و لامپ تنگستن هالوژن (Tungsten Halogen) برای ناحیه مرئی و بخشی از فروسرخ نزدیک به کار می رود.

افت انرژی تابشی، تغییر رفتار الکتریکی لامپ، ناپایداری تخلیه الکتریکی و اختلال در سیستم سوئیچینگ منابع می توانند باعث ایجاد خطا در اندازه گیری شوند. تشخیص صحیح این اختلالات مستلزم بررسی جداگانه هر منبع و مقایسه عملکرد آن در محدوده طیفی اختصاصی است.

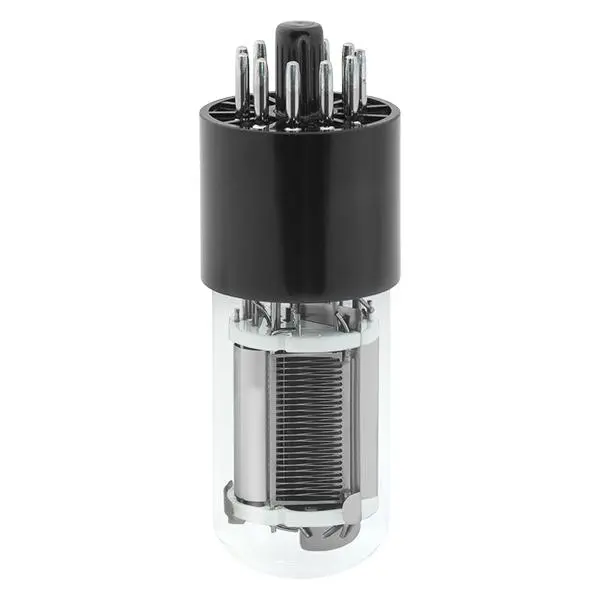

1. خرابی لامپ دوتریم و تاثیر آن بر اندازه گیری فرابنفش

لامپ دوتریم یک منبع تخلیه گازی است که در آن با اعمال ولتاژ مناسب به الکترودها، تخلیه الکتریکی در گاز دوتریم ایجاد می شود. تابش حاصل از این فرآیند برای اندازه گیری در محدوده فرابنفش مناسب است و در بسیاری از دستگاه ها از طول موج های حدود 190 تا 400 نانومتر مورد استفاده قرار می گیرد. محدوده دقیق به نوع لامپ و طراحی اپتیکی دستگاه بستگی دارد.

در اثر افزایش ساعات کارکرد، تعداد دفعات روشن و خاموش شدن و تغییر شرایط تخلیه، شدت تابش می تواند کاهش پیدا کند. این موضوع معمولا ابتدا در اندازه گیری های طول موج کوتاه و آزمون های شدت نور قابل تشخیص است.

مهم ترین مواردی که هنگام عیب یابی لامپ دوتریم باید بررسی شوند عبارت اند از:

- افت شدت تابش فرابنفش: کاهش شدت خروجی لامپ باعث می شود سیگنال دریافتی آشکارساز در محدوده UV ضعیف شود. در نتیجه نسبت سیگنال به نویز (SNR) کاهش یافته و اندازه گیری جذب در نمونه هایی با غلظت پایین با عدم قطعیت بیشتری همراه می شود.

- ناپایداری تخلیه الکتریکی: تخلیه نامنظم می تواند به صورت تغییرات لحظه ای شدت نور و نوسان خط پایه ظاهر شود. برای تشخیص باید شدت سیگنال در یک طول موج ثابت و در بازه زمانی مشخص ثبت شود و رفتار آن با وضعیت لامپ سالم مقایسه گردد.

- افزایش زمان راه اندازی: اگر لامپ برای رسیدن به شدت پایدار به زمان بیشتری نیاز داشته باشد، باید وضعیت کاتد، مدار راه انداز و منبع تغذیه ولتاژ بالا بررسی شود. افزایش زمان Warm-up همیشه به معنی خرابی قطعی لامپ نیست و ممکن است از مدار تغذیه ناشی شود.

- تیرگی یا تغییر وضعیت پنجره کوارتزی: رسوب مواد ناشی از فرسودگی داخلی یا تغییرات ساختاری می تواند عبور تابش را کاهش دهد. این اختلال گاهی در اندازه گیری شدت در چند ناحیه طیفی به شکل افت غیرعادی انرژی مشاهده می شود.

- اختلال در مدار Ignition: در صورت روشن نشدن لامپ، باید ولتاژ راه اندازی، اتصالات، کانکتور و مدار کنترل تخلیه بررسی شود. تعویض مستقیم لامپ بدون بررسی مدار راه انداز ممکن است باعث تکرار خرابی شود.

در یک نمونه عملی، اگر شدت ثبت شده در 220 نانومتر کاهش پیدا کند اما عملکرد دستگاه در 550 نانومتر پایدار باشد، احتمال وجود مشکل در منبع دوتریم یا مسیر اپتیکی فرابنفش بیشتر می شود. با این حال، برای تفکیک خرابی لامپ از آلودگی اپتیکی و اختلال آشکارساز، باید آزمون شدت و بررسی مسیر نور به صورت مستقل انجام شود.

2. بررسی خرابی لامپ تنگستن هالوژن

لامپ تنگستن هالوژن با عبور جریان الکتریکی از رشته تنگستن و افزایش دمای آن، تابش پیوسته ای در محدوده مرئی و طول موج های بلندتر تولید می کند. عملکرد این لامپ به سلامت رشته، کیفیت اتصال های الکتریکی، پایداری جریان و شرایط حرارتی محفظه وابسته است.

در این منبع، قطع شدن رشته، تغییر مقاومت الکتریکی، سیاه شدن جداره حباب و ناپایداری تغذیه می توانند شدت تابش را کاهش دهند.

برای بررسی فنی این بخش، پارامترهای زیر اهمیت دارند:

- پیوستگی رشته تنگستن: قطع شدن رشته باعث خاموشی کامل منبع می شود. اندازه گیری پیوستگی الکتریکی تنها در حالت خاموش، جدا شده از مدار و مطابق دستورالعمل سازنده انجام می شود.

- تغییر شدت تابش در ناحیه مرئی: کاهش شدت در محدوده 500 تا 800 نانومتر می تواند ناشی از فرسودگی لامپ یا افت راندمان نوری باشد. مقایسه شدت ثبت شده در چند طول موج کمک می کند الگوی افت انرژی مشخص شود.

- افزایش نوسانات ناشی از تغذیه: تغییرات ولتاژ و جریان می تواند باعث تغییر دمای رشته و در نتیجه تغییر شدت تابش شود. بررسی خروجی منبع تغذیه باید با تجهیزات اندازه گیری مناسب و در شرایط ایمن انجام شود.

- تغییر موقعیت کانونی لامپ: جابه جایی منبع نسبت به آینه یا عدسی جمع کننده باعث می شود بخشی از تابش وارد شکاف ورودی مونوکروماتور نشود. این وضعیت حتی با نصب لامپ جدید نیز می تواند افت شدت ایجاد کند.

3. اختلال در سیستم تعویض خودکار منابع نوری (Lamp Switching)

در بسیاری از دستگاه های دو منبعه، هنگام تغییر طول موج، سیستم کنترل به صورت خودکار میان لامپ دوتریم و تنگستن سوئیچ می کند. این فرآیند ممکن است با حرکت مکانیکی لامپ ها یا تغییر زاویه آینه هدایت کننده انجام شود.

اگر موقعیت منابع یا آینه سوئیچینگ به درستی تنظیم نشده باشد، در طول موج انتقالی ممکن است شکست ناگهانی خط پایه، افت انرژی یا افزایش نویز رخ دهد.

برای مثال، اگر دستگاه در طول موج های 280 نانومتر و 450 نانومتر عملکرد مناسبی داشته باشد اما در محدوده انتقال میان دو منبع، مثلا حوالی 340 نانومتر، تغییر ناگهانی جذب مشاهده شود، باید موقعیت سوئیچینگ و هم پوشانی شدت تابش دو لامپ بررسی شود. محل دقیق تعویض منبع در هر مدل متفاوت است و نباید یک مقدار ثابت را برای تمام دستگاه ها در نظر گرفت.

توضیحات فنی سازنده درباره نوع منابع و روش سوئیچینگ در مستندات Shimadzu نیز نشان می دهد که برخی مدل ها از حرکت آینه بازتابی برای انتخاب منبع استفاده می کنند.

عیب یابی مونوکروماتور، گریتینگ و سیستم تنظیم طول موج

مونوکروماتور (Monochromator) وظیفه جداسازی طول موج های مختلف تابش و انتخاب محدوده طیفی مورد نیاز برای اندازه گیری را بر عهده دارد. این مجموعه معمولا از آینه ها، شکاف ورودی، عنصر پاشنده و شکاف خروجی تشکیل شده است.

گریتینگ (Diffraction Grating) مهم ترین بخش تفکیک کننده طول موج در بسیاری از اسپکتروفتومترها محسوب می شود. تغییر موقعیت زاویه ای آن باعث تغییر طول موج انتخاب شده می شود. در صورت بروز خطای مکانیکی یا اپتیکی، دستگاه ممکن است طول موجی متفاوت از مقدار تنظیم شده را به نمونه ارسال کند.

خرابی گریتینگ و تاثیر آن بر دقت طول موج

گریتینگ از تعداد زیادی شیار موازی تشکیل شده است که با پراش و تداخل، طول موج های تابش را در زوایای متفاوت منتشر می کنند. رابطه پایه پراش را می توان به صورت زیر نمایش داد:

mλ=d(sin⁡α+sin⁡β)m\lambda=d(\sin\alpha+\sin\beta)mλ=d(sinα+sinβ)

در این رابطه، mmm مرتبه پراش، λ\lambdaλ طول موج، ddd فاصله میان شیارها، α\alphaα زاویه تابش و β\betaβ زاویه پراش است.

در طراحی واقعی دستگاه، هندسه اپتیکی، موقعیت گریتینگ و تنظیمات مکانیکی نیز بر رابطه میان زاویه و طول موج انتخابی تاثیر می گذارند.

مهم ترین اختلالات این بخش شامل موارد زیر است:

- آلودگی سطح گریتینگ: ذرات گردوغبار و رسوبات روی سطح عنصر پراش می توانند شدت تابش مفید را کاهش دهند. این آلودگی گاهی باعث افت راندمان نوری و افزایش نور پراکنده می شود و باید با روش نظافت مجاز سازنده بررسی شود.

- اختلال در موتور محرک گریتینگ: فرسودگی موتور یا مجموعه انتقال حرکت می تواند باعث توقف، حرکت پله ای یا تغییر نامنظم موقعیت گریتینگ شود. در این شرایط، ثبت طیف های تکراری و بررسی خطای موقعیت در طول موج های مشخص اهمیت دارد.

- خطای انکودر موقعیت: اگر مقدار موقعیت گزارش شده توسط انکودر با زاویه واقعی گریتینگ مطابقت نداشته باشد، طول موج نمایش داده شده با طول موج واقعی اختلاف خواهد داشت. بررسی این وضعیت به تجهیزات کالیبراسیون و دسترسی سرویس نیاز دارد.

- تغییر در موقعیت اپتیکی: جابه جایی پایه نگهدارنده یا تغییر هم راستایی آینه ها می تواند موجب کاهش انرژی و تغییر شرایط تمرکز تابش شود. در این حالت ممکن است دستگاه بدون نمایش خطای مشخص، نتایج غیرقابل تکرار ارائه کند.

خطای شکاف های ورودی و خروجی (Slit Assembly)

شکاف ورودی و خروجی نقش مهمی در تعیین پهنای باند طیفی (Spectral Bandwidth) دارند. کاهش یا افزایش غیرعادی عرض شکاف می تواند بر شدت تابش، تفکیک طیفی و شکل پیک ها اثر بگذارد.

برای نمونه، در بررسی دو پیک نزدیک به یکدیگر، پهنای شکاف بیش از حد ممکن است باعث ادغام پیک ها شود. در مقابل، باریک کردن بیش از اندازه شکاف، انرژی دریافتی آشکارساز را کاهش داده و احتمال افزایش نویز را بیشتر می کند.

در زمان تعمیر اسپکتروفتومتر، موارد زیر باید بررسی شوند:

• وضعیت تیغه های شکاف از نظر آلودگی، تغییر شکل یا آسیب مکانیکی.

• عملکرد موتور تنظیم شکاف در مدل های دارای Slit قابل تنظیم.

• هماهنگی مقدار پهنای باند تنظیم شده با مقدار واقعی.

• تکرارپذیری موقعیت شکاف در تغییرات متوالی طول موج.

• تاثیر عرض شکاف بر ارتفاع، پهنا و تفکیک پذیری پیک های استاندارد.

نکته فنی: تنظیم شکاف ها نباید صرفا با هدف افزایش شدت سیگنال انجام شود. تغییر غیراصولی عرض شکاف می تواند مشخصات طیفی دستگاه را از وضعیت کالیبره شده خارج کند.

چگونه خطای طول موج را از خرابی سایر بخش ها تشخیص دهیم؟

یکی از روش های متداول، استفاده از استانداردهای دارای پیک یا خطوط طیفی مشخص است. محل پیک اندازه گیری شده با مقدار مرجع مقایسه می شود و اختلاف به عنوان خطای طول موج محاسبه می گردد:

Δλ=λmeasured−λreference\Delta\lambda=\lambda_{\text{measured}}-\lambda_{\text{reference}}Δλ=λmeasured−λreference

برای این منظور می توان از فیلترهای اکسید هولمیوم (Holmium Oxide)، محلول های استاندارد مناسب یا خطوط نشری شناخته شده استفاده کرد. انتخاب استاندارد باید با محدوده اندازه گیری و الزامات آزمون دستگاه متناسب باشد.

اگر خطا در تمام نقاط طیفی تقریبا به یک اندازه باشد، احتمال جابه جایی مبدا کالیبراسیون مطرح می شود. اما اگر اختلاف در طول موج های مختلف تغییر قابل توجهی داشته باشد، باید خطای خطی بودن موقعیت گریتینگ، مکانیزم حرکتی یا شرایط اپتیکی بررسی شود.

در دستورالعمل های اعتبارسنجی Shimadzu نیز دقت طول موج، تکرارپذیری طول موج، نور سرگردان و پایداری خط پایه از جمله شاخص های بررسی عملکرد دستگاه معرفی شده اند.

تعمیر سیستم تقسیم پرتو (Beam Splitter) در اسپکتروفتومترهای دو پرتویی

در دستگاه های Double Beam، تابش به دو مسیر تقسیم می شود تا شدت نور عبوری از نمونه با شدت مسیر مرجع مقایسه شود. این طراحی در صورت تنظیم صحیح می تواند اثر برخی تغییرات شدت منبع و نوسانات مشترک اپتیکی را کاهش دهد.

Beam Splitter ممکن است از اجزای بازتابی، نیمه شفاف یا مجموعه های اپتیکی اختصاصی تشکیل شده باشد. در برخی دستگاه ها نیز از چرخ برش دهنده پرتو برای هدایت متناوب تابش استفاده می شود.

نشانه های خرابی Beam Splitter

- اختلاف شدت مسیر مرجع و نمونه: کاهش بازتاب یا عبور در یکی از مسیرها باعث ایجاد اختلاف غیرعادی در شدت سیگنال می شود. بررسی نسبت شدت دو مسیر در شرایط یکسان، نخستین مرحله تشخیص است.

- آلودگی سطح تقسیم کننده: رسوبات یا گردوغبار باعث پراکندگی تابش و کاهش انرژی مفید می شوند. این موضوع می تواند به افزایش نویز و تغییر پاسخ فتومتریک منجر شود.

- ناهم راستایی مسیرهای نوری: جابه جایی مکانیکی تقسیم کننده یا آینه های مرتبط ممکن است بخشی از تابش را از مسیر صحیح خارج کند. در این حالت، شدت مرجع و نمونه ممکن است به شکل متفاوتی تغییر کند.

- اختلال در سیستم چرخشی یا سوئیچینگ: خرابی موتور یا مکانیزم هدایت پرتو می تواند باعث ثبت ناقص یا نامنظم سیگنال های مرجع و نمونه شود. بررسی زمان بندی دریافت سیگنال و رفتار مکانیکی برای تشخیص این مشکل ضروری است.

جدول تفکیک اختلالات اپتیکی بر اساس نوع آزمون

عیب یابی آشکارساز (Detector) و مدار تقویت سیگنال

9

آشکارساز وظیفه تبدیل تابش نوری دریافت شده به سیگنال الکتریکی را بر عهده دارد. کیفیت عملکرد این بخش مستقیما بر حساسیت، محدوده خطی، نویز و تکرارپذیری اندازه گیری تاثیر می گذارد.

نوع آشکارساز به معماری دستگاه وابسته است. در برخی اسپکتروفتومترها از Photomultiplier Tube یا PMT استفاده می شود، در حالی که مدل های دیگر به Photodiode یا Photodiode Array مجهز هستند.

1. خرابی آشکارساز فتومولتی پلایر (PMT)

آشکارساز PMT با استفاده از اثر فوتوالکتریک و مجموعه ای از داینودها، جریان الکترونی اولیه را تقویت می کند. این آشکارساز برای دریافت سیگنال های نوری ضعیف مناسب است و در برخی دستگاه ها حساسیت بالایی فراهم می کند.

خرابی این بخش ممکن است در قالب افزایش Dark Current، کاهش Gain، اشباع سیگنال یا ناپایداری خروجی مشاهده شود.

موارد تخصصی قابل بررسی عبارت اند از:

- افزایش جریان تاریک: حتی در شرایطی که تابشی به آشکارساز نمی رسد، ممکن است جریان الکتریکی کوچکی در خروجی ایجاد شود. افزایش این مقدار موجب بالا رفتن نویز زمینه و کاهش حساسیت اندازه گیری می شود.

- کاهش بهره تقویت: فرسودگی ساختار داخلی یا اختلال در ولتاژ تغذیه PMT می تواند میزان تقویت سیگنال را کاهش دهد. برای تفکیک این دو حالت باید خروجی الکتریکی و تنظیمات Gain مطابق دستورالعمل سازنده بررسی شود.

- نوسان ولتاژ High Voltage: PMT برای عملکرد به ولتاژ بالا و کنترل شده نیاز دارد. ناپایداری این ولتاژ می تواند به تغییر شدت سیگنال و افزایش نویز منجر شود.

- اشباع آشکارساز: اگر شدت تابش از محدوده خطی آشکارساز بیشتر باشد، رابطه میان شدت نور و خروجی الکتریکی دچار انحراف می شود. این حالت ممکن است در اندازه گیری نمونه های با عبور بسیار بالا یا هنگام تنظیم نادرست مسیر نوری رخ دهد.

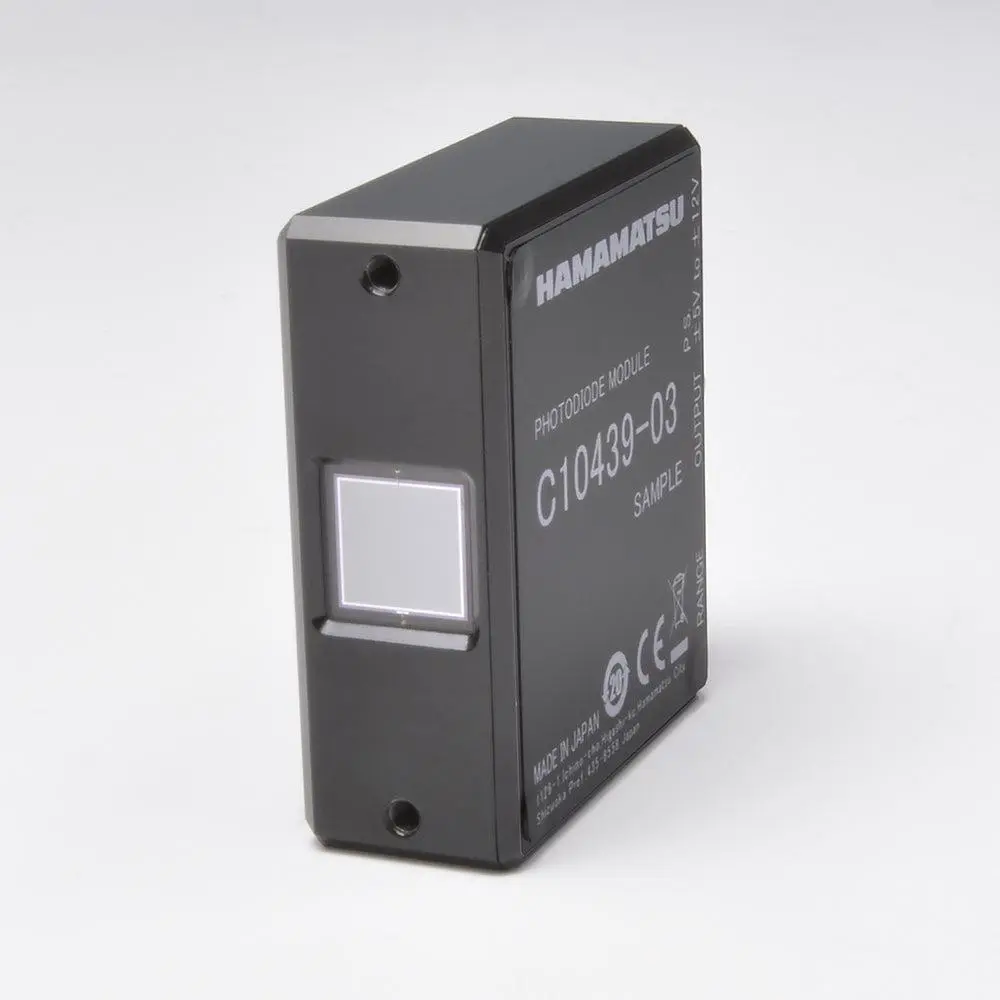

2. بررسی آشکارساز سیلیکونی Photodiode

در آشکارسازهای Photodiode، فوتون های دریافتی باعث ایجاد حامل های بار در ساختار نیمه رسانا می شوند. جریان تولید شده با شدت تابش مرتبط است و پس از تبدیل و تقویت، به صورت سیگنال قابل پردازش ثبت می شود.

آلودگی سطح حساس، آسیب نیمه رسانا، تغییر دمای عملکرد و اختلال در اتصالات می توانند پاسخ آشکارساز را تغییر دهند.

در زمان سرویس باید به موارد زیر توجه شود:

• تغییر حساسیت آشکارساز در طول موج های مختلف.

• افزایش جریان نشتی و Dark Current.

• تغییر زمان پاسخ و پایداری سیگنال.

• افت پاسخ طیفی در اثر آسیب یا آلودگی سطح دریافت کننده.

• اختلال در مدار اتصال و انتقال سیگنال به برد دریافت اطلاعات.

3. خرابی آشکارساز آرایه ای (Photodiode Array)

در دستگاه های Diode Array، تعداد زیادی عنصر حساس به نور در کنار یکدیگر قرار گرفته اند و بخش های مختلف طیف را به صورت هم زمان دریافت می کنند. این ساختار امکان ثبت سریع طیف را فراهم می کند.

یکی از مشکلات این نوع آشکارساز، ایجاد پیکسل های معیوب یا کاهش حساسیت موضعی است. اگر یک یا چند عنصر آرایه عملکرد مناسبی نداشته باشند، ممکن است در طول موج های متناظر با همان پیکسل ها اختلال دیده شود.

برای عیب یابی باید موارد زیر بررسی شوند:

- پاسخ پیکسل های مجاور: مقایسه پاسخ عناصر مجاور می تواند وجود پیکسل معیوب یا افت حساسیت موضعی را مشخص کند. اختلاف شدید و تکرارشونده میان پیکسل ها نیازمند بررسی آشکارساز و مدار خوانش است.

- خطای Dark Signal: ثبت سیگنال در شرایط تاریک، اطلاعاتی درباره جریان زمینه و نویز الکترونیکی فراهم می کند. افزایش این مقدار ممکن است ناشی از آشکارساز، دمای نامناسب یا مدار دریافت اطلاعات باشد.

- اختلال در Readout Circuit: مدار خوانش وظیفه انتقال و نمونه برداری سیگنال های عناصر آرایه را بر عهده دارد. خرابی آن ممکن است باعث ایجاد خطوط غیرعادی، داده های ناقص یا ناپایداری در ثبت طیف شود.

- تغییر پاسخ با دما: در برخی طراحی ها، تغییر دمای آشکارساز بر جریان تاریک و نویز اثر می گذارد. بررسی وضعیت کنترل دما و ثبت رفتار سیگنال در شرایط پایدار برای تشخیص ضروری است.

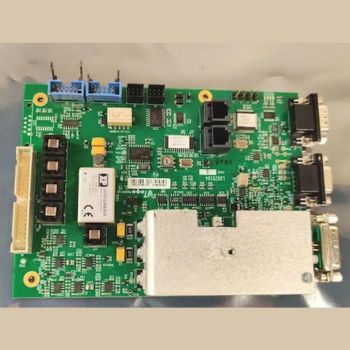

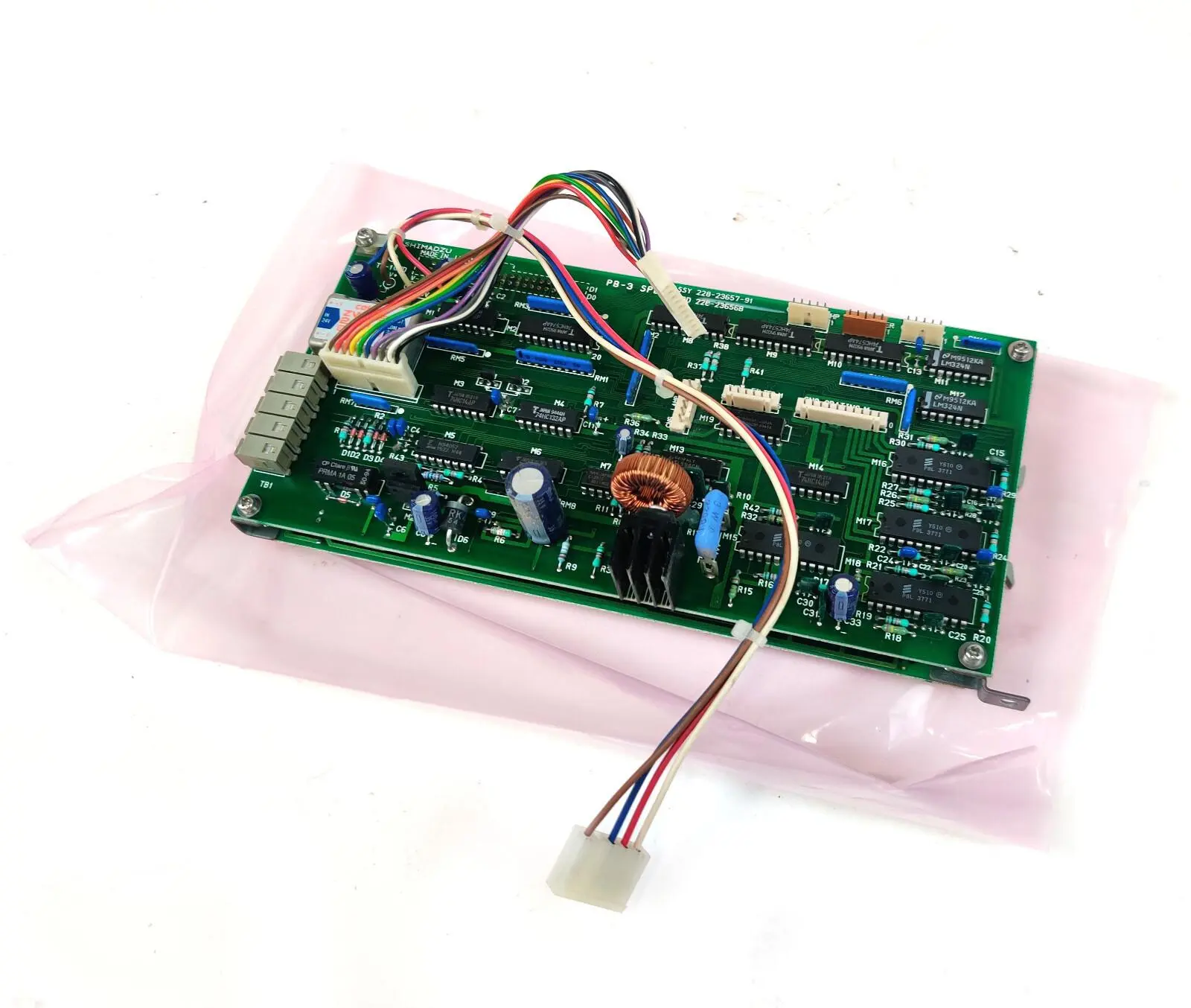

4. تعمیر مدار تقویت سیگنال و برد الکترونیکی

سیگنال خام آشکارساز معمولا بسیار کوچک است و پیش از ورود به واحد پردازش باید تقویت و تبدیل شود. مدارهای Transimpedance Amplifier، Operational Amplifier، ADC و برد Data Acquisition در این فرآیند نقش دارند.

در مدار Transimpedance Amplifier، جریان ورودی آشکارساز به ولتاژ تبدیل می شود. رابطه ایده آل آن به صورت زیر است:

Vout=−Iphoto×RfV_{\text{out}}=-I_{\text{photo}}\times R_fVout=−Iphoto×Rf

که در آن IphotoI_{\text{photo}}Iphoto جریان نوری و RfR_fRf مقاومت فیدبک است.

تغییر مقدار مقاومت فیدبک، خرابی خازن های مدار، ناپایداری تغذیه و آسیب تقویت کننده عملیاتی می توانند باعث تغییر Gain یا افزایش نویز شوند.

در بررسی این بخش باید موارد زیر به صورت مرحله ای انجام شود:

• اندازه گیری ولتاژهای تغذیه برد و مقایسه با مقادیر مرجع سازنده.

• بررسی ولتاژ Offset در ورودی و خروجی تقویت کننده.

• کنترل نوسان خروجی در شرایط ورودی تاریک.

• بررسی عملکرد ADC و صحت تبدیل سیگنال آنالوگ به دیجیتال.

• مقایسه داده خام آشکارساز با داده پردازش شده نرم افزار.

• بررسی اتصال زمین، شیلدینگ و احتمال ورود تداخل الکترومغناطیسی.

توجه شود که تعویض برد اصلی یا مدار تقویت کننده بدون ثبت وضعیت سیگنال ورودی و خروجی، روش قابل اتکایی برای تشخیص خرابی نیست. در تعمیرات تخصصی باید مشخص شود اختلال از خود آشکارساز آغاز شده یا در مرحله تقویت و تبدیل سیگنال ایجاد می شود.

تاثیر نور سرگردان (Stray Light) بر عملکرد اسپکتروفتومتر

نور سرگردان به تابشی گفته می شود که در طول موج انتخاب شده قرار ندارد، اما به هر دلیل وارد مسیر اندازه گیری و آشکارساز می شود. این پدیده ممکن است ناشی از بازتاب های ناخواسته، پراکندگی در سطوح اپتیکی، نقص فیلترها، آلودگی اجزای مونوکروماتور یا عملکرد نامناسب سیستم تفکیک طول موج باشد.

اهمیت این اختلال در اندازه گیری نمونه های با جذب بالا بیشتر است؛ زیرا سهم کوچک نور ناخواسته می تواند خطای قابل توجهی در مقدار جذب ایجاد کند.

برای مثال، اگر عبور واقعی نمونه برابر 1 درصد و سهم نور سرگردان نسبت به شدت تابش اولیه برابر 0.1 درصد باشد، عبور ظاهری تقریبا 1.1 درصد خواهد شد. جذب واقعی حدود 2 و جذب محاسبه شده تقریبا 1.96 است. این اختلاف نشان می دهد حتی مقدار اندک نور ناخواسته نیز می تواند نتیجه آنالیز را تغییر دهد.

عوامل ایجاد Stray Light و روش تشخیص

- آلودگی سطوح اپتیکی: ذرات و رسوبات می توانند تابش را در جهات مختلف پراکنده کنند. بررسی مسیر نور و آزمون Stray Light برای تشخیص اثر این آلودگی اهمیت دارد.

- خرابی فیلترهای محدود کننده طول موج: فیلتر آسیب دیده ممکن است اجازه عبور تابش ناخواسته را بدهد. بررسی عبور طیفی فیلتر و مقایسه با مشخصات مرجع، روش تشخیصی این بخش است.

- ناهم راستایی مونوکروماتور: انحراف پرتو از مسیر طراحی شده می تواند باعث بازتاب های ثانویه و افزایش نور ناخواسته شود. بررسی هندسه مسیر نوری باید با تجهیزات و دستورالعمل سرویس انجام شود.

- اختلال در گریتینگ: آسیب سطح یا آلودگی عنصر پراش می تواند تفکیک طول موج را کاهش دهد. در این وضعیت، علاوه بر آزمون نور سرگردان، آزمون Resolution نیز اهمیت دارد.

فرآیند استاندارد عیب یابی و تعمیر اسپکتروفتومتر UV-Vis

تعمیر اصولی باید بر اساس یک ترتیب مشخص انجام شود تا احتمال تعویض غیرضروری قطعات و ایجاد خطای ثانویه کاهش پیدا کند. در این فرآیند، ابتدا رفتار دستگاه ثبت شده و سپس بخش های مختلف بر اساس شواهد اندازه گیری بررسی می شوند.

مراحل اجرایی از ثبت خطا تا تایید عملکرد

مرحله اول: ثبت اطلاعات دستگاه و سابقه عملکرد

مدل، شماره سریال، نسخه نرم افزار، ساعات کارکرد لامپ ها، آخرین تاریخ سرویس و پیام های خطای دستگاه باید ثبت شوند. این اطلاعات در تشخیص ارتباط میان خرابی فعلی و تغییرات قبلی عملکرد اهمیت دارند.

مرحله دوم: اجرای Self-Test و ثبت اطلاعات تشخیصی

در دستگاه هایی که قابلیت Self-Test دارند، آزمون اولیه باید اجرا شود. نتایج مربوط به شدت منابع، وضعیت آشکارساز، عملکرد شاتر، خطای طول موج و نویز باید ذخیره شوند.

مرحله سوم: اندازه گیری خط پایه و شدت انرژی

با استفاده از بلانک مناسب، وضعیت خط پایه در محدوده کاری دستگاه بررسی می شود. سپس شدت تابش در طول موج های مختلف ثبت می شود تا افت موضعی یا سراسری انرژی مشخص شود.

مرحله چهارم: بررسی مستقل منابع نوری

عملکرد لامپ دوتریم و تنگستن باید در محدوده های طیفی مربوط به خودشان ارزیابی شود. بررسی وضعیت تغذیه، زمان روشن شدن، شدت تابش و عملکرد سوئیچینگ در این مرحله انجام می گیرد.

مرحله پنجم: بررسی مسیر اپتیکی و مونوکروماتور

در صورت مشاهده افت انرژی یا خطای طول موج، شکاف ها، آینه ها، گریتینگ و مکانیزم حرکتی بررسی می شوند. هر گونه تنظیم اپتیکی باید بر اساس دستورالعمل سرویس همان مدل صورت گیرد.

مرحله ششم: ارزیابی آشکارساز و مدار دریافت اطلاعات

با ثبت سیگنال تاریک و پاسخ آشکارساز به تابش کنترل شده، وضعیت Detector و مدار تقویت بررسی می شود. مقایسه داده خام و خروجی نرم افزار برای تفکیک اختلال الکترونیکی از خطای پردازش اهمیت دارد.

مرحله هفتم: کالیبراسیون و اعتبارسنجی پس از تعمیر

پس از رفع خرابی، عملکرد دستگاه باید از طریق آزمون های دقت طول موج، دقت فتومتریک، تکرارپذیری، نویز، پایداری خط پایه و نور سرگردان بررسی شود. صرف روشن شدن دستگاه یا عبور موفق از Self-Test برای تایید کامل صحت اندازه گیری کافی نیست.

آزمون های کالیبراسیون و کنترل کیفیت پس از سرویس

کالیبراسیون و اعتبارسنجی، مرحله ای مستقل از تعمیر فیزیکی دستگاه هستند. ممکن است قطعه معیوب تعویض شده باشد اما دستگاه همچنان از نظر دقت طول موج یا پاسخ فتومتریک در محدوده قابل قبول قرار نگیرد.

برای ارزیابی عملکرد، مجموعه ای از آزمون ها با استانداردهای معتبر و متناسب با مدل دستگاه انجام می شود.

شاخص های اصلی برای تایید صحت عملکرد

انتخاب غلظت محلول های مرجع، طول موج آزمون، تعداد تکرارها و محدوده پذیرش باید بر اساس روش استاندارد، فارماکوپه مربوط یا مشخصات سازنده تعیین شود. برای مثال، محلول پتاسیم دی کرومات در آزمون دقت فتومتریک کاربرد دارد، در حالی که استاندارد اکسید هولمیوم برای بررسی طول موج مورد استفاده قرار می گیرد.

تفاوت تعمیرات تخصصی در مدل های مختلف اسپکتروفتومتر UV-Vis

اگرچه اصول پایه عملکرد دستگاه های UV-Vis مشابه است، اما طراحی اپتیکی، نوع آشکارساز، تعداد منابع نوری و سیستم کنترل در برندها و مدل های مختلف تفاوت دارد. به همین دلیل، روش تعمیر و کالیبراسیون یک مدل را نمی توان بدون بررسی به دستگاه دیگر تعمیم داد.

مقایسه معماری فنی چند خانواده دستگاه

در دستگاه Agilent Cary 8454 که از معماری Diode Array استفاده می کند، آزمون های شدت در چند محدوده طول موج و آزمون Dark Current برای بررسی وضعیت سیستم اهمیت دارند. مستندات فنی Agilent نیز به ارتباط میان افت شدت لامپ، افزایش نویز و اختلال احتمالی در واحد اپتیکی یا برد دریافت اطلاعات اشاره می کنند.

در نتیجه، برای تعمیر هر مدل باید از مستندات اختصاصی همان دستگاه، روش های Self-Test و حدود پذیرش اعلام شده توسط سازنده استفاده شود. حتی در یک برند نیز ممکن است ساختار اپتیکی دو مدل متفاوت باشد.

چه زمانی تعویض قطعه ضروری است و چه زمانی تنظیم مجدد کفایت می کند؟

یکی از بخش های مهم در تعمیر اسپکتروفتومتر، تفکیک خرابی واقعی قطعه از اختلال ناشی از تنظیمات یا شرایط عملیاتی است. تعویض قطعات گران قیمت مانند آشکارساز، مجموعه مونوکروماتور یا برد اصلی باید بر اساس شواهد فنی انجام شود.

- تعویض لامپ: زمانی مطرح می شود که آزمون شدت تابش، ساعات کارکرد، وضعیت روشن شدن یا نتایج Self-Test افت عملکرد منبع را تایید کنند. اگر شدت نور به دلیل آلودگی مسیر اپتیکی کاهش یافته باشد، نصب لامپ جدید به تنهایی مشکل را برطرف نمی کند.

- تنظیم موقعیت اپتیکی: اگر افت انرژی به دلیل تغییر هم راستایی اجزا ایجاد شده باشد و قطعات از نظر فیزیکی سالم باشند، تنظیم مجدد بر اساس روش سازنده می تواند کافی باشد. این عملیات باید با آزمون انرژی و کنترل خط پایه همراه شود.

- تعویض آشکارساز: در صورت وجود شواهدی مانند پاسخ غیرخطی، افزایش غیرعادی جریان تاریک، پیکسل های معیوب پایدار یا افت حساسیت تایید شده، بررسی تعویض آشکارساز ضرورت پیدا می کند.

- تعمیر مدار الکترونیکی: اگر سیگنال نوری مناسب باشد اما خروجی الکتریکی با آن تناسب نداشته باشد، مدار تقویت یا Data Acquisition باید بررسی شود. اندازه گیری در نقاط تست مدار، پیش از تصمیم گیری درباره تعویض برد اهمیت دارد.

- کالیبراسیون مجدد: اگر آزمون ها نشان دهند که اجزای دستگاه سالم هستند اما خطای طول موج یا پاسخ فتومتریک از محدوده مجاز خارج شده است، اجرای فرآیند کالیبراسیون طبق دستورالعمل سازنده ضرورت دارد.

نقش سرویس دوره ای در جلوگیری از خرابی های اپتیکی و الکترونیکی

سرویس دوره ای تنها به تمیز کردن بدنه یا بررسی ظاهری لامپ محدود نمی شود. در یک برنامه نگهداری فنی، باید روند تغییر پارامترهای عملکردی دستگاه در طول زمان بررسی شود.

ثبت دوره ای ساعات کارکرد لامپ، شدت انرژی، RMS Noise، وضعیت Dark Current، دقت طول موج و پایداری خط پایه امکان تشخیص زودهنگام افت عملکرد را فراهم می کند.

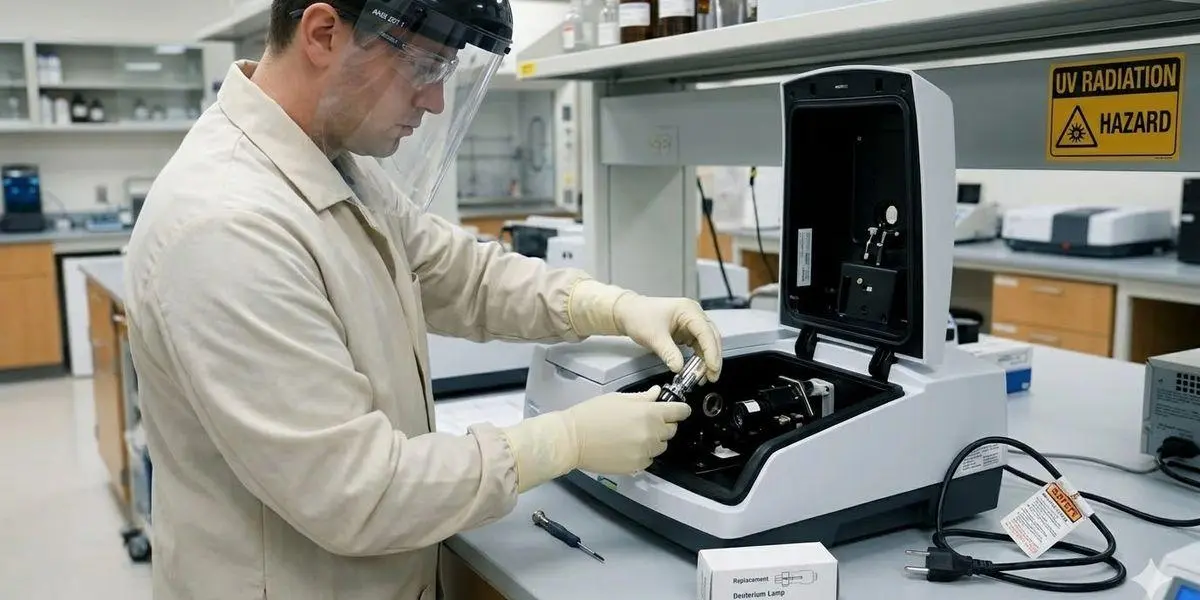

همچنین در زمان تعویض لامپ باید موقعیت نصب، نوع قطعه، کد فنی، جهت اتصال و وضعیت نگهدارنده مطابق دستورالعمل سازنده کنترل شود. تماس دست با بخش های نوری و حساس لامپ، نصب اشتباه و روشن کردن دستگاه در شرایطی که محفظه منبع باز است، می تواند خطر ایمنی یا آسیب به تجهیزات ایجاد کند.

برای نمونه، در دستورالعمل تعویض منبع نوری سری UV-2600/2700، قطع برق دستگاه پیش از تعویض و رعایت الزامات ایمنی مربوط به تابش فرابنفش مورد تاکید قرار گرفته است.

جمع بندی فنی فرآیند تعمیر دستگاه های اسپکتروفتومتر UV-Vis

تعمیر اسپکتروفتومتر UV-Vis به شناخت ارتباط میان منابع تابشی، مونوکروماتور، گریتینگ، شکاف ها، سیستم تقسیم پرتو، آشکارساز و مدار پردازش سیگنال نیاز دارد. هر اختلال ممکن است چند علامت مشابه ایجاد کند و به همین دلیل، تشخیص خرابی نباید بر اساس یک نشانه یا پیام خطای منفرد انجام شود.

برای مثال، افزایش نویز در محدوده فرابنفش می تواند ناشی از افت شدت لامپ دوتریم، آلودگی اجزای اپتیکی یا اختلال در آشکارساز باشد. همچنین خطای طول موج ممکن است به تنظیمات کالیبراسیون، عملکرد موتور گریتینگ یا انکودر مربوط شود. در دستگاه های دو پرتویی نیز خرابی Beam Splitter یا مکانیزم هدایت پرتو می تواند نسبت شدت نمونه و مرجع را تغییر دهد.

فرآیند تعمیر زمانی از نظر فنی کامل محسوب می شود که پس از رفع ایراد، آزمون های عملکردی متناسب با کاربرد دستگاه انجام شده و نتایج آن ها با محدوده های پذیرش معتبر مقایسه شوند. این رویکرد در آزمایشگاه های کنترل کیفیت، مراکز تحقیقاتی، صنایع داروسازی، پتروشیمی و مجموعه های فعال در آنالیز مواد اهمیت ویژه ای دارد؛ زیرا اعتبار نتایج آزمایشگاهی به عملکرد صحیح و قابل ردیابی تجهیزات اندازه گیری وابسته است.
