QUANTAX EDS FOR SEM – XFlash® 7 EDS SYSTEM

  • مدل: QUANTAX EDS for SEM
  • نام شرکت: Bruker
  • کشور سازنده: آلمان

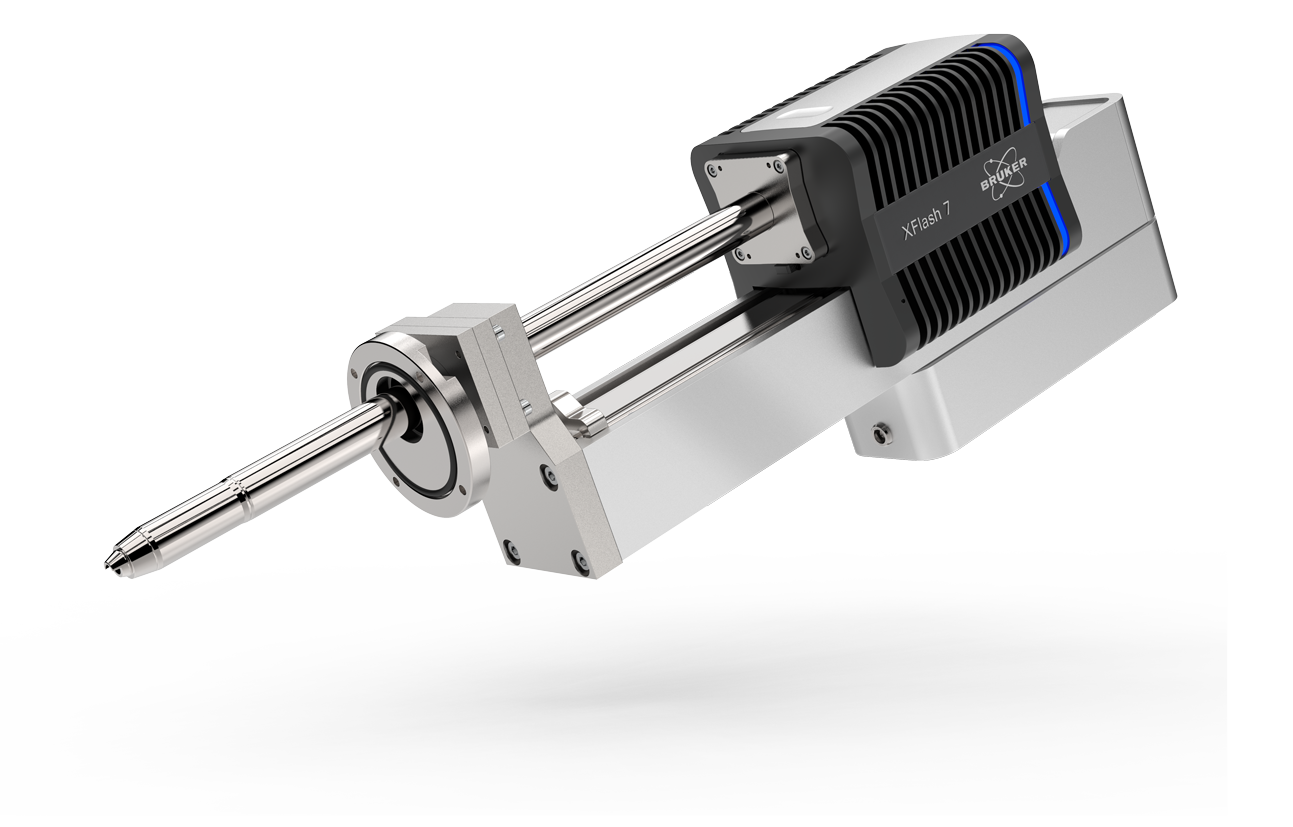

سیستم EDS QUANTAX EDS for SEM با آشکارسازهای XFlash® 7

مشخصات کلی سیستم QUANTAX EDS for SEM

QUANTAX EDS for SEM نسل جدید سیستم‌های Energy Dispersive X-ray Spectroscopy (EDS) شرکت Bruker برای SEM، FIB-SEM و EPMA است. این سیستم بر پایه خانواده آشکارسازهای XFlash® 7 ساخته شده که بزرگ‌ترین زاویه جامد (> 1.1 sr) برای جمع‌آوری پرتو X، توان آنالیتیکی واقعی تا 1,000,000 cps و پایگاه داده‌ای با بیش از 2,200 خط عنصری (K, L, M, N) ارائه می‌دهد.

با هندسه‌ی بهینه، تکنولوژی slim-line و فاصله نمونه–آشکارساز کوتاه، QUANTAX EDS بیشترین سیگنال را حتی در ولتاژهای کم و جریان‌های پایین جمع‌آوری می‌کند؛ این یعنی نقشه‌برداری عنصری سریع، حساسیت بالا و حد تشخیص بهتر برای عناصر سبک. دقت طیفی بالا، تفکیک انرژی عالی و الگوریتم‌های کمّی‌سازی پیشرفته، امکان Quantification مطمئن حتی روی نمونه‌های پیچیده و توپوگرافی‌دار را فراهم می‌کند.

نرم‌افزار ESPRIT، قلب نرم‌افزاری سیستم QUANTAX EDS، با ابزارهایی مانند ESPRIT Spectrum، Quant Tools، HyperMap، TQuant و Hybrid Quantification، هم تحلیل بدون استاندارد (standardless) و هم تحلیل مبتنی بر استاندارد را پشتیبانی می‌کند و امکان ترکیب این دو روش برای حداکثر دقت (Hybrid Quant) را فراهم می‌سازد. به‌ویژه ماژول TQuant برای کمّی‌سازی عناصر سبک در ولتاژهای پایین (< 5 kV) طراحی شده است.

QUANTAX EDS for SEM به‌صورت کامل با روش‌های دیگر Bruker روی میکروسکوپ یکپارچه می‌شود: EDS، WDS، EBSD و Micro-XRF روی SEM همگی تحت یک محیط نرم‌افزاری ESPRIT قابل کنترل هستند. این یکپارچگی به کاربر اجازه می‌دهد که در یک نمونه، هم‌زمان اطلاعات ترکیب عنصری، ساختار کریستالی، نقشه‌های ۲بعدی و حتی ۳بعدی را به‌دست آورد.

معرفی محصول

معرفی سیستم QUANTAX EDS for SEM

معرفی محصول

QUANTAX EDS for SEM یک سیستم کامل EDS/EDX برای میکروسکوپ الکترونی روبشی است که شامل آشکارسازهای XFlash® 7 و نرم‌افزار ESPRIT می‌شود. XFlash 7 جدیدترین نسل آشکارسازهای Silicon Drift Detector (SDD) Bruker است که با طراحی slim-line، زاویه جامد > 1.1 sr و توان واقعی تا 1,000,000 cps، بالاترین سرعت و کارایی در آنالیز عنصری روی SEM، FIB-SEM و EPMA را فراهم می‌کند.

خانواده XFlash 7 در ترکیب با ESPRIT، امکان استفاده از بازه‌ی کامل خطوط K، L، M و N برای بیش از 2,200 خط عنصری را فراهم می‌کند؛ این یعنی حتی داده‌های بسیار پیچیده روی مواد چندفازی هم قابل کمّی‌سازی دقیق هستند. تنظیم هندسه و فاصله آشکارساز به‌گونه‌ای است که در کنار FlatQUAD و پیکربندی‌های چندآشکارسازه، می‌توان روی نمونه‌های حساس به پرتو، topography بالا، نمونه‌های بزرگ و thin samples به‌صورت بهینه کار کرد.

نرم‌افزار ESPRIT، TQuant و Hybrid Quantification
نرم‌افزار ESPRIT در QUANTAX EDS، از Spectra acquisition تا Mapping، HyperMap، Feature analysis، LineScan و Quantification را پوشش می‌دهد. در بخش کمّی‌سازی، هم روش‌های standardless (P/B-ZAF، Φ(ρz)-XPP) و هم روش‌های standard-based موجود هستند و از همه مهم‌تر، Hybrid Quantification که ترکیبی از هر دو روش است، دقت بیشتری در نتایج می‌دهد.

برای آنالیز عناصر سبک و کم‌انرژی در ولتاژهای بسیار پایین، ماژول TQuant در ESPRIT معرفی شده است که امکان standardless quantification در زیر 5 kV را فراهم می‌کند و در کنار رزولوشن انرژی عالی XFlash (تا ~123 eV در Mn Kα و <50 eV برای خطوط سبک) به کاهش تداخل پیک‌ها و بهبود LOD کمک می‌کند.

ویژگی ها

ویژگی‌های کلیدی سیستم QUANTAX EDS for SEM

  • آشکارسازهای XFlash® 7 – زاویه جامد > 1.1 sr:
    نسل جدید XFlash 7 در QUANTAX EDS، بزرگ‌ترین زاویه جامد برای جمع‌آوری X-ray (بیش از 1.1 sr) و بیشترین throughput را فراهم می‌کند تا بتوان نمونه‌های حساس، کم‌کنت و بزرگ را با سرعت و دقت بالا آنالیز کرد.
  • توان واقعی تا 1,000,000 cps:
    QUANTAX EDS می‌تواند تا حدود 1,000,000 cps analytical throughput ارائه کند؛ این یعنی نقشه‌برداری‌های HyperMap سریع، بدون محدودیت حجم داده و زمان‌های اندازه‌گیری کوتاه‌تر در آنالیزهای روتین و پژوهشی.
  • بازه کامل خطوط عنصری (> 2,200 Element lines):
    با پایگاه داده بیش از 2,200 خط K، L، M و N، QUANTAX EDS می‌تواند حتی ترکیب‌های بسیار پیچیده را هم به‌صورت مطمئن کمّی‌سازی کند و Peak overlapها را با الگوریتم‌های خودکار Deconvolution مدیریت کند.
  • Slim-line Design و هندسه بهینه:
    طراحی slim-line و فاصله کوتاه نمونه–آشکارساز، باعث افزایش solid angle، کاهش جذب و سایه‌انداختن و کاهش نیاز به جریان‌های بالای پروب می‌شود؛ به‌خصوص برای نمونه‌های حساس به پرتو، life science و مواد سبک بسیار مهم است.
  • High Spectral Performance – رزولوشن انرژی عالی:
    XFlash 7 در ترکیب با الکترونیک جدید، رزولوشن انرژی در حد ~123 eV در Mn Kα و عملکرد عالی در انرژی‌های پایین (مثلاً F Kα و C Kα) ارائه می‌دهد؛ مناسب برای آنالیز عناصر سبک، L-lines و low-kV EDS.
  • Hybrid Quantification و TQuant:
    نرم‌افزار ESPRIT، علاوه بر روش‌های استاندارد ZAF/Φ(ρz)، ماژول TQuant را برای standardless quantification در ولتاژهای کم (< 5 kV) و ترکیب استاندارد و بدون استاندارد در یک چرخه (Hybrid Quant) ارائه می‌کند؛ این یعنی دقت کمّی‌سازی بالاتر برای عناصر سبک و لایه‌های نازک.
  • ادغام چهار روش روی یک پلتفرم:
    QUANTAX EDS for SEM به‌صورت کامل با WDS، EBSD و Micro-XRF روی SEM در نرم‌افزار ESPRIT یکپارچه است؛ در نتیجه می‌توان در یک پروژه، هم‌زمان داده‌های EDS، WDS، EBSD و Micro-XRF را ترکیب و تحلیل کرد.
  • افزایش uptime و سرویس ساده:
    ماژول SDD XFlash 7 روی سایت قابل تعویض است (on-site SDD module exchange) و طرح‌های health check و predictive maintenance، زمان خواب سیستم را کاهش داده و پایداری کالیبراسیون را در بلندمدت حفظ می‌کند.

این ویژگی‌ها، QUANTAX EDS for SEM را به یک سیستم EDS سریع، دقیق و قابل‌اتکا برای آنالیز عنصری در SEM، FIB-SEM و EPMA در طیف وسیعی از صنایع و پژوهش‌ها تبدیل می‌کند.

کاربردها

کاربردهای سیستم QUANTAX EDS for SEM

الکترونیک و نیمه‌هادی:

نقشه‌برداری عنصری با رزولوشن فضایی بسیار بالا روی FinFET، interconnectها، لایه‌های چندگانه و ساختارهای 7 nm؛ مناسب برای delayering، عیب‌یابی، تحلیل آلودگی و بررسی فرآیند. XFlash 7 و XFlash 7100oval، EDS شبه-TEM روی FE-SEM را ممکن می‌کنند.

زمین‌شناسی و مینرالوجی:

نقشه‌برداری سریع Thin Sectionهای مینرالوژیک، Coreهای حفاری، شهاب‌سنگ‌ها و سنگ‌های آذرین؛ استفاده از QUANTAX FlatQUAD برای گرفتن “تصویر شیمیایی” با رزولوشن بالا در چند دقیقه و تحلیل فازهای معدنی و تکامل ماگمایی.

علوم زندگی و بیولوژی:

نقشه‌برداری عنصری روی نمونه‌های تازه، گیاهان، ارگانیزم‌های دریایی و بافت‌های حساس در ولتاژ و جریان پایین، با استفاده از آشکارسازهای حلقوی و FlatQUAD؛ بررسی بیومینرال‌ها، توزیع عناصر در تریکوم‌ها و ساختارهای ظریف.

متریال ساینس و سرامیک‌ها:

تحلیل سرامیک‌های UHT، بوردیدها، ترموالکتریک‌ها، لایه‌های نازک و لایه‌های چندگانه؛ استفاده از Peak deconvolution خودکار برای حل Overlapها (مثل Bi/Pb)، و آنالیز کم‌انرژی (low-kV) برای لایه‌های نازک و مواد سطحی.

متالورژی و جوش:

نقشه‌برداری سریع حوضچه‌های جوش، منطقه‌ی Zr-steel welding seam، پوشش‌های کاربیدی و سوپرآلیاژها برای تشخیص فازها، مناطق ضعیف و آخال‌ها؛ EDS پرسرعت بعد از جوش می‌تواند به‌سرعت مشکل‌های احتمالی را نشان دهد.

نانومواد و ساختارهای حساس:

نقشه‌برداری با رزولوشن بالا روی Si-core/C-shell nanoparticles، لایه‌های نازک، ساختارهای ۷ nm، و مواد حساس به پرتو با استفاده از FlatQUAD و XFlash 7 در ولتاژهای کم و جریان‌های پایین، بدون آسیب‌زدن به نمونه.

حوزهکاربرد اصلینمونه‌ها / فرآورده‌ها
الکترونیک و نیمه‌هادی نقشه‌برداری عنصری با رزولوشن بالا، تحلیل لایه‌ها و interconnectها FinFET، IC، Wafer، Stackهای فلزی، TSV، interposer
زمین‌شناسی و مینرالوجی تحلیل فاز، تکامل ماگمایی و نقشه‌برداری Thin Section Thin Section، Core، شهاب‌سنگ، سنگ‌های آذرین/دگرگونی
علوم زندگی نقشه‌برداری بیومینرال‌ها و عناصر در نمونه‌های حساس نمونه‌های گیاهی، بافت‌ها، ارگانیزم‌های دریایی، میکروب‌ها
متریال ساینس و سرامیک تحلیل لایه‌ها، سرامیک‌های UHT، ترموالکتریک‌ها سرامیک‌های بوردیدی، اکسیدی، لایه‌های TiC/Al2O3 روی WC-Co
متالورژی و جوش نقشه‌برداری سریع seam جوش و Superalloyها Zr-steel welds، Superalloyهای تک‌کریستال، پوشش‌های سخت
نانومواد نقشه‌برداری با رزولوشن بالا روی نانوساختارهای حساس Nanoparticles، thin films، ساختارهای core-shell

این کاربردها، QUANTAX EDS for SEM را به یک ابزار کلیدی برای آنالیز عنصری سریع و دقیق در طیف وسیعی از صنایع و پژوهش‌ها تبدیل می‌کند.

مشخصات فنی

QUANTAX EDS for SEM Technical Specifications

ParameterSpecificationNotes
System Type QUANTAX EDS for SEM, FIB-SEM and EPMA Energy-dispersive X-ray spectroscopy (EDS/EDX) system
Detector Series XFlash® 7 SDD detector family For SEM, FIB-SEM and EPMA; TEM variants available
Active Detector Area Typically 30 – 100 mm² Large area SDDs for micro- and nanoanalysis
Analytical Throughput Up to 1,000,000 cps Real analytical throughput for fastest mapping & quantification
Solid Angle (Collection Angle) > 1.1 sr (up to ~1.1 sr and beyond) Largest solid angle for efficient X-ray collection; further increase with multi-detector systems
Energy Resolution Down to ~123 eV at Mn Kα (typical) High spectral performance, optimized for light elements & low energy X-rays
Element Lines > 2,200 K, L, M and N lines Most comprehensive atomic database for complex spectra
Geometry Slim-line design, optimized take-off angle Short detector-to-sample distance; excellent TOA for low absorption
Detector Variants Standard XFlash 7, XFlash 7100oval, XFlash FlatQUAD Oval & annular geometries for ultra-high spatial resolution and beam-sensitive samples
Integration EDS, WDS, EBSD, Micro-XRF in ESPRIT One software platform for four analytical methods
Software ESPRIT Spectrum, Mapping, Quant, Feature, HyperMap, TQuant Full range of qualitative & quantitative functions incl. low kV quantification
Quantification Methods Standardless (P/B-ZAF, Φ(ρz)) & Standard-based; Hybrid Quantification Combination of both methods in one evaluation for maximum accuracy
Maintenance & Uptime On-site SDD module exchange; health checks, predictive maintenance Maximized uptime and reduced recalibration needs

جدول فوق، مهم‌ترین مشخصات فنی QUANTAX EDS for SEM را نشان می‌دهد و به انتخاب این سیستم EDS برای SEM، FIB-SEM و EPMA از نظر سرعت، حساسیت، هندسه و نرم‌افزار کمک می‌کند.

لوازم جانبی

لوازم جانبی سیستم QUANTAX EDS for SEM

لوازم جانبی و اجزای متداول همراه QUANTAX EDS
نام لوازم / ماژولنوع / تعداد پیشنهادیتوضیحات
XFlash® 7 EDS Detector 1 یا چند آشکارساز (30–100 mm²) آشکارساز SDD نسل جدید برای QUANTAX EDS با active area بین 30 تا 100 mm²، slim-line design، زاویه جامد بالا و throughput تا 1,000,000 cps.
XFlash® FlatQUAD Detector اختیاری آشکارساز حلقوی چهار‌گانه برای نمونه‌های چالش‌برانگیز (topography بالا، low kV، beam-sensitive) و نقشه‌برداری با زاویه جامد بسیار بزرگ و رزولوشن بالا.
Electronics & Pulse Processor Unit 1 واحد واحد الکترونیک و hybrid pulse processing برای مدیریت نرخ شمارش بالا، اصلاح پدیده‌هایی مثل pile-up و فراهم‌کردن real-time spectrometry و HyperMap.
ESPRIT Software Suite 1 لایسنس (با ماژول‌های انتخابی) شامل ESPRIT Spectrum، Quant Tools، Mapping، Feature، HyperMap، TQuant و ماژول‌های اضافی برای EDS، WDS، EBSD و Micro-XRF روی SEM.
Cables & Mounting Hardware کامل برای مدل SEM کابل‌های برق و دیتا، براکت‌های نصب روی SEM، فیکسچرها و رابط‌های مکانیکی مطابق مدل میکروسکوپ (SEM / FIB-SEM / EPMA).
EDS Calibration Standards ست استاندارد مواد مرجع تأییدشده (CRMs) برای کالیبراسیون و اعتبارسنجی کمّی‌سازی؛ بسته به کاربرد (فولاد، آلیاژها، مواد معدنی، …) تغییر می‌کند.

اقلام و تعداد دقیق لوازم همراه QUANTAX EDS for SEM به پیکربندی، نوع آشکارساز (XFlash 7، FlatQUAD، چندآشکارسازه) و قرارداد فروش بستگی دارد.

دانلودها

کاتالوگ سیستم QUANTAX EDS for SEM

کاتالوگ XFlash® 7 EDS Detector | نسخه انگلیسی English
کاتالوگ XFlash® 7 EDS Detector | نسخه فارسی فارسی

با دانلود اسناد بالا می‌توانید جزئیات کامل XFlash® 7 و نقش آن در سیستم QUANTAX EDS for SEM، همراه با overview کامل آنالیزگرهای الکترونی Bruker (EDS، WDS، EBSD و Micro-XRF روی SEM) را ببینید. اگر بعداً فایل‌ها را روی سرور خودت (partoshar.com) آپلود کردی، فقط آدرس href را به لینک‌های خودت تغییر بده.
