نشتی در GC: دشمن پنهان کروماتوگرافی گازی | روشهای شناسایی، نقاط ضعف و راهحل ریشهای
نشتی (Leak) در سیستم کروماتوگرافی گازی (GC) یکی از مخربترین و در عین حال رایجترین مشکلاتی است که هر اپراتوری با آن مواجه میشود. یک نشتی کوچک و نامحسوس میتواند به تدریج کارایی دستگاه را کاهش داده، باعث اتلاف وقت و منابع شده و مهمتر از همه، به نتایج آنالیز خدشه وارد کند. برخلاف HPLC، نشتی در GC اغلب به سادگی با چشم دیده نمیشود و نیاز به روشهای سیستماتیک برای تشخیص دارد. این مقاله شما را با روشهای عملی تست نشتی، محلهای شایع آن و تأثیر مستقیمش بر کیفیت دادهها آشنا میسازد.

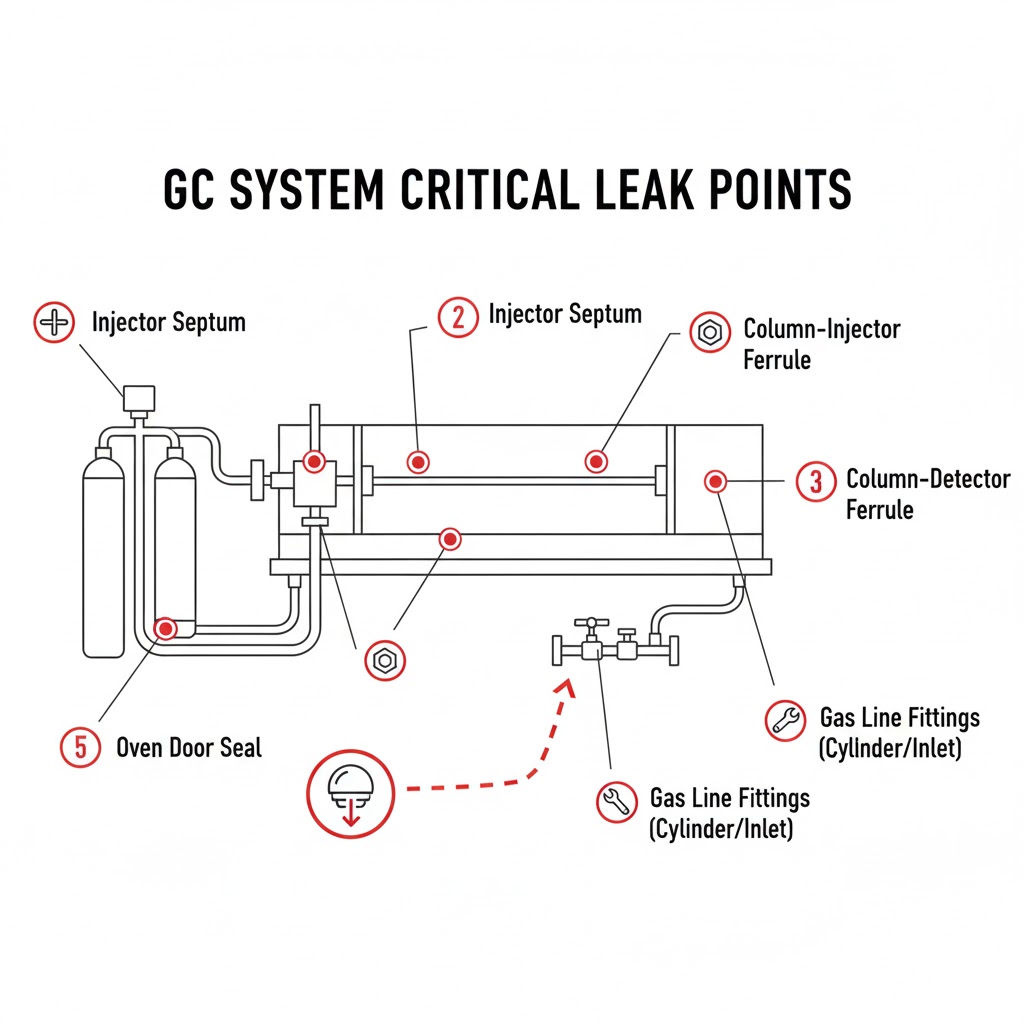

نقاط بحرانی و پرتکرار ایجاد نشتی در مسیر گاز حامل و نمونه در دستگاه GC

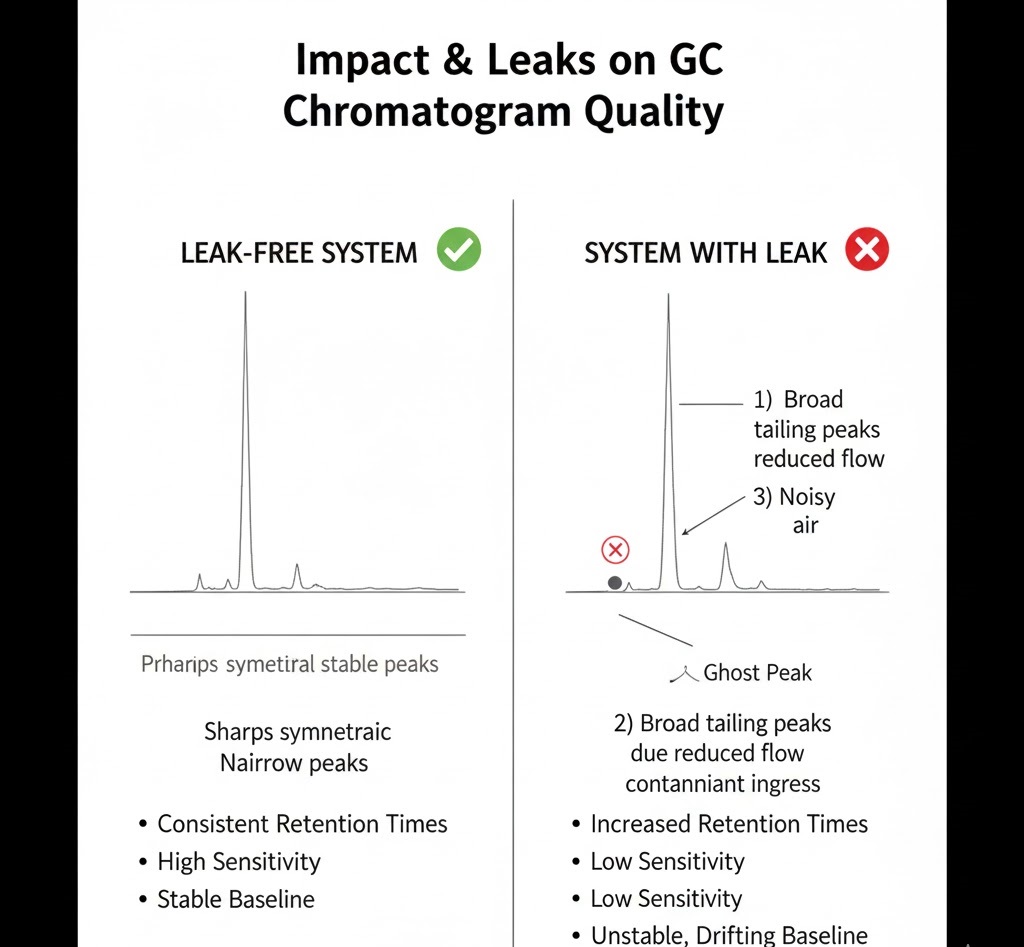

چرا نشتی در GC یک مشکل جدی است؟ (تاثیر بر نتایج آنالیز)
نشتی تنها به معنای هدر رفتن گاز گرانقیمت نیست. تاثیر آن بر آنالیز بسیار عمیقتر است:
- تغییر زمان بازداری (Retention Time Drift): با کاهش دبی واقعی گاز حامل، زمان خروج پیکها افزایش مییابد. این تغییر میتواند منجر به شناسایی نادرست ترکیبات شود.
- کاهش حساسیت و پاسخ دتکتور: ورود اکسیژن و رطوبت (از هوای بیرون) به سیستم میتواند به ستون آسیب زده و باعث کاهش چشمگیر سیگنال، به ویژه در دتکتورهای حساسی مانند ECD و MS شود.
- پیکهای پهن و نامتقارن: نشتی باعث ایجاد جریان نامتعادل و پخش شدن نمونه در مسیر میشود که وضوح و کارایی جداسازی را کاهش میدهد.
- خطای کیفی در GC-MS: در دستگاههای GC-MS، نشتی هوا به محفظه وکیوم باعث ایجاد پیکهای اضافی مربوط به نیتروژن و اکسیژن در طیف جرمی شده و تفسیر نتایج را بسیار دشوار میکند. همچنین فشار وکیوم بهینه به هم میخورد.
- آسیب به ستون: اکسیژن در دماهای بالا، فاز ساکن ستون را اکسید کرده و عمر آن را به شدت کاهش میدهد.
روشهای عملی و مراحل تست نشتی در GC
تشخیص نشتی باید به صورت مرحلهای و از فشار بالا به پایین انجام شود.
| روش تست | نحوه اجرا | مزایا و معایب | مناسب برای |
|---|
| تست فشار اولیه (Pressure Drop Test) |
پس از بستن انتهای ستون (در حالت سرد)، سیستم را تا فشار کاری پر کنید. سپس منبع گاز را ببندید و فشار را برای ۱۰-۱۵ دقیقه مانیتور کنید. افت فشار نشانه نشتی است. |
مزیت: ساده، سریع، نیاز به ابزار خاصی ندارد.
عیب: فقط نشتیهای بزرگ را نشان میدهد و محل آن را مشخص نمیکند. |
چک روزانه اولیه |
| محلول نشتیاب (Leak Detection Solution) |
با استفاده از یک برس کوچک، محلول مخصوص (معمولاً بر پایه آب و صابون) را روی اتصالات مشکوک بمالید. تشکیل حبابهای پایدار نشانه نشتی است. |
مزیت: محل دقیق نشتیهای کوچک تا متوسط را نشان میدهد.
عیب: میتواند باعث خوردگی در برخی فلزات شود. پس از استفاده باید محل را کاملاً تمیز کرد. |
عیبیابی محل نشتیهای مرئی |
| نشتیاب اولتراسونیک (Ultrasonic Leak Detector) |
ابزار مخصوص، امواج صوتی با فرکانس بالا که از نشتی گاز متصاعد میشود را دریافت و آن را به صدایی قابل شنیدن تبدیل میکند. |
مزیت: بسیار دقیق، غیرمخرب، امکان تشخیص نشتی از فاصله.
عیب: نیاز به خرید دستگاه دارد. در محیطهای پرسر و صدا دقت کمتری دارد. |
تشخیص نشتیهای بسیار کوچک و در سیستمهای پیچیده |
| تست با گاز هلیوم و آنالایزر (Helium Leak Test) |
از گاز هلیوم به عنوان گاز حامل استفاده کرده و با یک آنالایزر (Sniffer) مسیرها را جستجو میکنند. |
مزیت: حساسترین روش. استاندارد طلایی برای سیستمهای وکیوم بالا مانند GC-MS.
عیب: نیاز به تجهیزات بسیار تخصصی و گرانقیمت دارد. |
تعمیرات تخصصی و کالیبراسیون GC-MS |
محلهای پرتکرار و بحرانی ایجاد نشتی
۹۰٪ نشتیها در چند نقطه ثابت رخ میدهند. این نقاط را به ترتیب اولویت بررسی کنید:
- سپتوم (Septum) و درپوش اینجکتور: فرسودهترین قطعه مصرفی. نشتی از این ناحیه بسیار شایع است. نشانه: کاهش فشار هنگام تزریق دستی.
- اتصالات ستون (Column Ferrules and Fittings): مهرههای (Ferrules) گرافیتی یا وزل پس از چند بار باز و بسته شدن میشکنند یا ترک برمیدارند. نقاط اتصال ستون به اینجکتور و دتکتور اولین مظنون هستند.
- درپوش ستون (Column Ferrule) در دتکتور: اغلب نادیده گرفته میشود. با تعویض ستون یا برش انتهای آن، این اتصال باید دوباره چک شود.
- واشر (O-ring) و سیلندر شیرهای نمونهبردار (Gas Valves): واشرهای لاستیکی پیرامون شیرهای چند راهه (Multiport Valves) با گذشت زمان خشک و ترک برمیدارند.
- اتصالات خطوط گاز (از رگولاتور تا دستگاه): اتصالات شل یا خراب در خطوط انتقال گازهای حامل، سوخت (H2) و هوا (Air).
- پنجره ورودی (Inlet) در GC-MS: در سیستمهای مجهز به MS، اورینگ این ناحیه مستعد نشتی است.
برنامه پیشگیرانه و زمان سرویس دورهای
جلوگیری از نشتی بسیار آسانتر و کمهزینهتر از رفع عواقب آن است.
- چک روزانه: ثبت فشار اولیه سیستم (Initial Pressure) در دفترچه دستگاه. هرگونه تغییر غیرعادی علامت هشدار است.
- تعویض دورهای سپتوم: بسته به تعداد تزریق و دمای اینجکتور، هر ۵۰ تا ۲۰۰ تزریق تعویض شود.
- بازرسی ماهانه اتصالات: بازبینی بصری مهرهها و اتصالات از نظر ترک یا آثار خوردگی.
- سرویس فصلی/ششماهه توسط متخصص: انجام تست نشتی جامع با نشتیاب اولتراسونیک بر روی کل سیستم، تعویض واشرهای شیرها، چک سلامت رگولاتورها و خطوط گاز.
متخصصان شرکت پرتوشار با استفاده از نشتیاب اولتراسونیک حرفهای، قادر به تشخیص سریع و دقیق کوچکترین نشتیها در دستگاه GC و GC-MS شما هستند. این خدمات به همراه سرویس دورهای قطعات مصرفی، سلامت سیستم و قابلیت اطمینان نتایج آنالیزهای شما را تضمین میکند.
حرف آخر کارشناسان پرتوشار:
«یک دستگاه GC بدون نشتی، پایهای ترین شرط برای تولید دادههای معتبر است. همیشه پس از تعویض سپتوم یا ستون، تست فشار اولیه را انجام دهید. به یاد داشته باشید که نشتیهای بسیار کوچک هم در درازمدت هزینههای گزافی برای شما ایجاد خواهند کرد. اگر در تشخیص یا رفع نشتی تردید دارید، از متخصص کمک بگیرید.»
