دلیل نویز بالای خط پایه در GC چیست؟ راهنمای رفع مشکل بر اساس الگوی نویز و بررسی سیستماتیک گاز، دتکتور و دما
وجود نویز (Noise) یا بیثباتی در خط پایه (Baseline) دستگاه کروماتوگرافی گازی (GC) یک مشکل رایج و اغلب پیچیده است که میتواند حساسیت تحلیل را کاهش داده و تشخیص پیکهای کوچک را غیرممکن کند. این نویز میتواند الگوهای مختلفی داشته باشد: نویز نامنظم با دامنه بالا، نویز دورهای (سینوسی)، یا دریفت (Drift) پیوسته. تشخیص الگوی نویز، اولین سرنخ برای شناسایی منشاء آن است که عمدتاً در یکی از سه حوزه اصلی قرار میگیرد: کیفیت و خلوص گازها، وضعیت دتکتور و احتراق، و تنظیمات دمایی سیستم. این مقاله به شما کمک میکند تا بر اساس مشاهده، مشکل را ریشهیابی کنید.

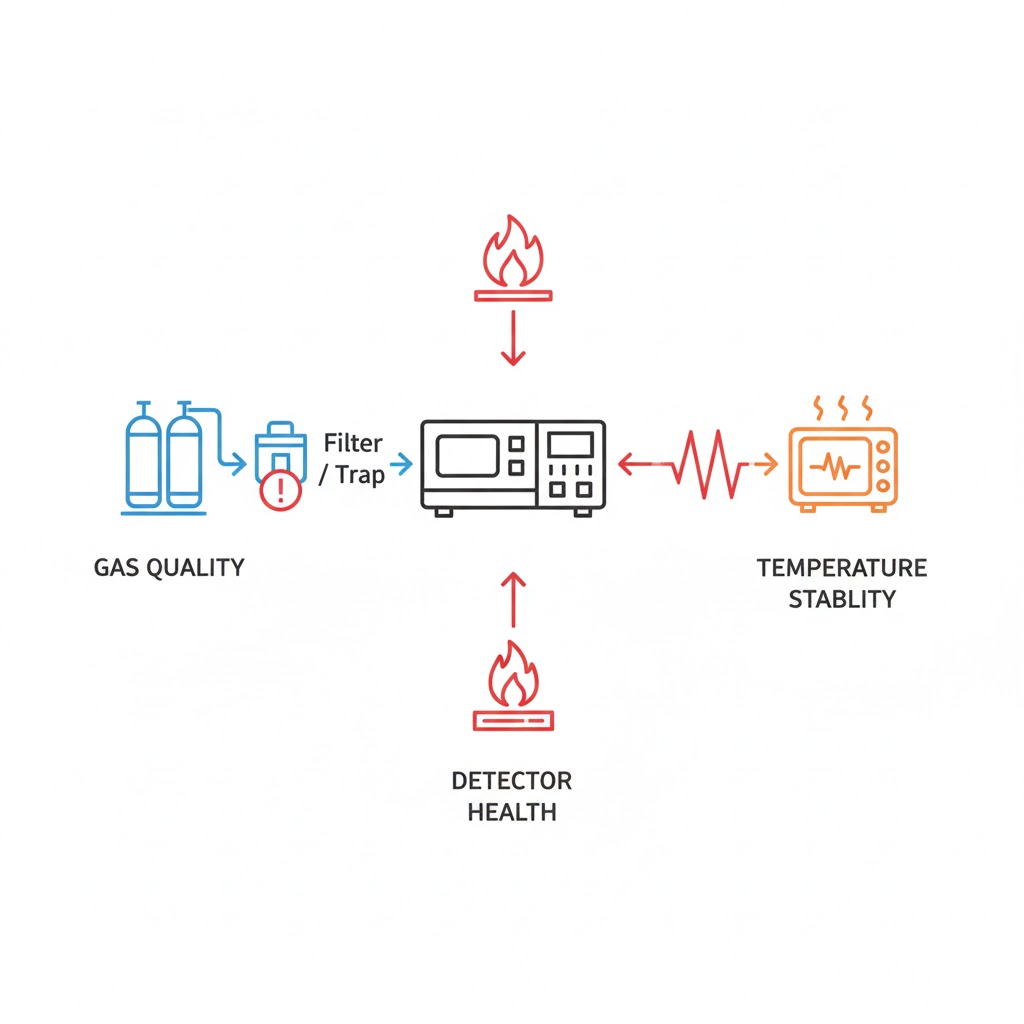

تشخیص علت نویز خط پایه بر اساس شکل و الگوی مشاهده شده در کروماتوگرام
۱. علل مرتبط با کیفیت و سیستم گازها (Gas Supply)
ناپاکی گازهای ورودی به سیستم، یکی از شایعترین دلایل نویز عمومی و پایهای بالا است.
| علت | نوع نویز ایجادشده | اقدام اصلاحی و پیشگیرانه |
|---|
آلودگی گاز حامل (Carrier Gas)
(هیدروژن، هلیوم، نیتروژن) |
نویز عمومی بالا، اغلب با پیکهای کوچک تصادفی (Ghost Peaks). در دتکتور TCD بسیار مشهود است. |
• استفاده از گاز با گرید “GC Grade” یا “عالی” (Ultra High Purity)
• نصب یا تعویض فیلتر/ترپ (Trap) رطوبتگیر و اکسیژنگیر بر روی خط گاز
• اطمینان از تخلیه کامل خطوط هنگام تعویض سیلندر |
| آلودگی گازهای سوخت (H₂) و اکسیدان (Air) در FID |
نویز بالا، شعله ناپایدار، تغییر در نسبت signal/noise. ممکن است باعث خاموش شدن شعله شود. |
• استفاده از هوای فشرده مخصوص آزمایشگاه یا ژنراتور هوا (Zero Air Generator)
• استفاده از هیدروژن با گرید بالا یا ژنراتور هیدروژن
• تعویض فیلترهای خطوط این گازها |
| رطوبت در گاز حامل |
نویز پیاپی (Spikes) و افزایش baseline drift، مخصوصاً هنگام برنامههای دمایی. |
• اطمینان از خشک بودن تمام اتصالات و خطوط
• تعویض سیلیکاژل یا فیلتر رطوبتگیر (Moisture Trap)
• جلوگیری از تهکشیدن کامل سیلندر گاز (خطر مکش روغن/آب) |
| نشت (Leak) در سیستم گاز |
نویز دورهای، افزایش نویز عمومی، افت حساسیت، تغییر زمان بازداری. |
• اجرای تست نشتی منظم با نشتیاب اولتراسونیک
• بررسی اتصالات رگولاتور، شیرها و خطوط |
۲. علل مرتبط با دتکتور (Detector)
هر دتکتور (FID، ECD، TCD) منشاء نویز خاص خود را دارد.
| دتکتور | علل رایج نویز | اقدامات تعمیراتی و سرویس |
|---|
| FID (شعله یونیزاسیون) |
• شعله ناپایدار (نسبت H₂/Air نادرست، گرفتگی نازل)
• الکترود جمعآوری یون (Collector) کثیف
• عایق (Insulator) کثیف یا نشتی
• کابلهای با امپدانس بالا یا اتصال ضعیف |
• تنظیم نسبت گازها
• تمیزکاری الکترود و نازل با حلال مناسب (استون، سونیکیت)
• تمیزکاری یا تعویض عایقهای سرامیکی
• چک و سفت کردن اتصالات الکتریکی |
| ECD (دتکتور گیرنده الکترون) |
• آلودگی منبع تابش (⁶³Ni)
• اکسیژن یا رطوبت در گاز حامل (آسیب جدی)
• نشتی در سل دتکتور
• ولتاژ پایه (Standing Current) ناپایدار |
• اجرای برنامه پاکسازی (Bake-out) دمایی بالا طبق دستورالعمل
• اطمینان از خلوص فوقالعاده گاز حامل (حداقل 99.999%)
• تست نشتی سل ECD
• ممکن است نیاز به سرویس تخصصی توسط متخصص داشته باشد |
| TCD (هدایت حرارتی) |
• فیلامان (Filament) فرسوده یا نزدیک به burnout
• آلودگی یا اکسید شدن فیلامان
• نوسانات ولتاژ یا جریان پل (Bridge Current) |
• کاهش جریان پل (Bridge Current) برای افزایش عمر فیلامان
• در صورت لزوم، تعویض فیلامانها
• اطمینان از اتصال دستگاه به برق پایدار (استابلایزر) |
۳. علل مرتبط با تنظیمات دمایی (Temperature)
دمای نادرست یا ناپایدار در بخشهای مختلف، میتواند باعث نویز و به ویژه دریفت (Drift) شود.
- دمای اینجکتور (Injector) بسیار پایین: میتواند باعث تبخیر ناقص و کند نمونه شده و نویزهای نامنظم ایجاد کند. اطمینان حاصل کنید دمای اینجکتور حداقل ۲۰-۳۰ درجه بالاتر از نقطه جوش بالاترین جزء نمونه باشد.
- دمای دتکتور بسیار پایین (مخصوصاً FID): دمای کمتر از ۲۵۰°C میتواند باعث میعان بخارات و افزایش نویز و دریفت شود. دمای FID باید حداقل ۳۰°C بالاتر از حداکثر دمای ستون باشد (معمولاً >۲۵۰°C).
- برنامه دمایی ستون (Oven) با رامپ سریع: تغییرات دمایی سریع میتوانند تعادل حرارتی سیستم را به هم زده و نویز موقت ایجاد کنند. استفاده از رامپهای ملایمتر میتواند کمک کند.
- نوسان دمای محیط آزمایشگاه: قرارگیری دستگاه در مسیر جریان کولر یا بخاری میتواند باعث دریفت آهسته خط پایه شود. دستگاه باید در محیطی با دمای کنترلشده (±۲°C) قرار گیرد.
چکلیست عیبیابی گامبهگام نویز خط پایه

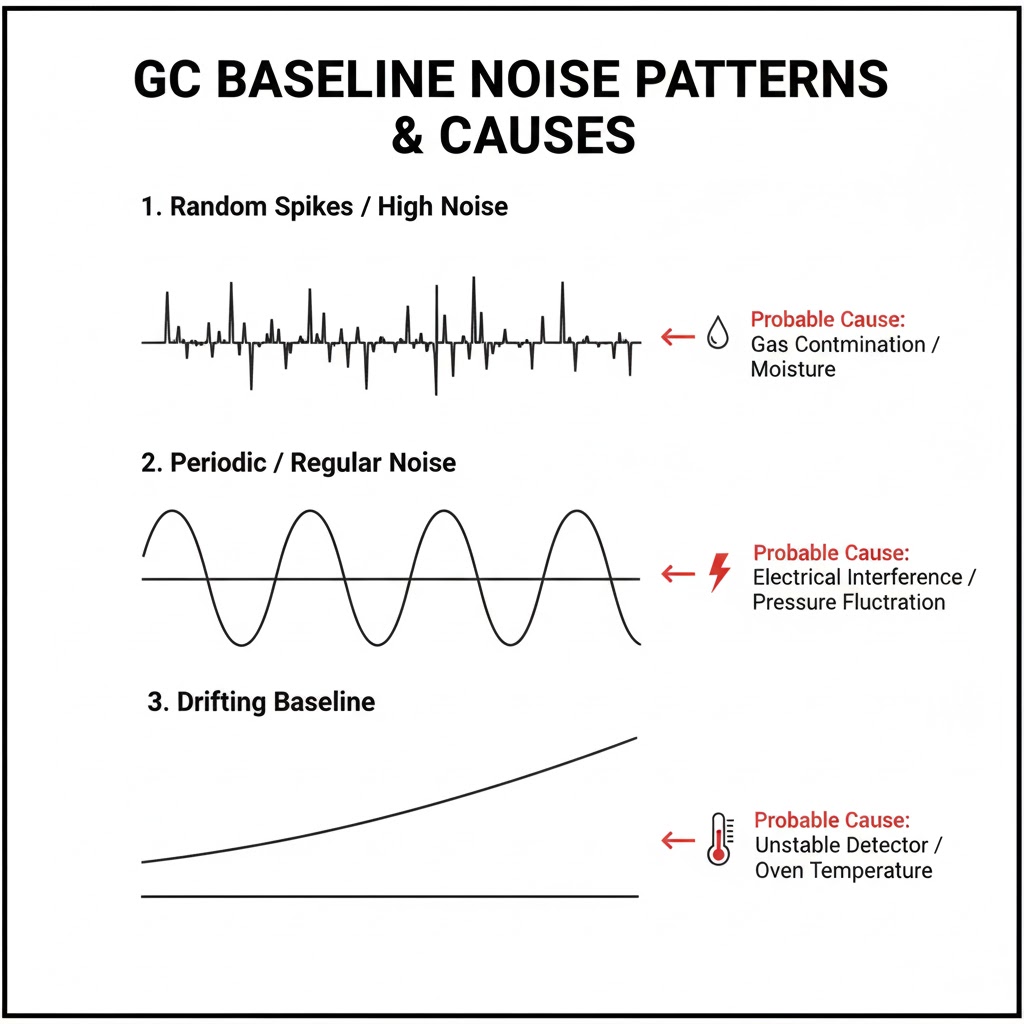

- الگوی نویز را مشخص کنید:
- نویز نامنظم و اسپایکی: احتمال آلودگی گاز، رطوبت، یا مشکل شعله FID.
- نویز دورهای (سینوسی): احتمال نویز الکتریکی (۵۰/۶۰ هرتز) یا نوسان فشار گاز.
- دریفت (Drift) پیوسته: احتمال دمای ناپایدار، ستون conditioning نشده، یا آلودگی پیشرونده دتکتور.
- آزمون ساده جدا کردن (Isolation) انجام دهید:
- ستون را از دتکتور جدا کرده و انتهای آن را مسدود کنید. اگر نویز باقی ماند، مشکل از دتکتور یا گازهای آن است.
- دتکتور را خاموش کرده و فقط قسمت GC را روشن کنید (بدون ستون). اگر نویز در سیگنال پایه ظاهر شد، ممکن است مشکل از الکترونیک یا نویز برق باشد.
- گازها را بررسی کنید: یک سیلندر گاز حامل با گرید بالا و مطمئن را به صورت آزمایشی وصل کنید. اگر نویز برطرف شد، مشکل از گاز یا فیلترهای خط گاز است.
- تنظیمات دما را بازبینی کنید: از صحت و پایداری دمای اینجکتور و دتکتور اطمینان حاصل کنید.
- دتکتور را سرویس کنید: بر اساس نوع دتکتور، عملیات تمیزکاری الکترود، بررسی شعله یا تعویض فیلترها را انجام دهید.
اگر پس از بررسی این موارد مشکل برطرف نشد، ممکن است منشاء مشکل در بردهای الکترونیکی تقویتکننده سیگنال (Amplifier Board) یا منبع تغذیه دتکتور باشد که نیاز به تشخیص و تعمیر تخصصی الکترونیک دستگاه GC دارد. متخصصان پرتوشار با تجهیزات تست دقیق، قادر به عیبیابی و رفع این مشکلات در کمترین زمان هستند.
حرف آخر کارشناسان پرتوشار:
«برای رفع نویز خط پایه GC، همیشه از سادهترین و محتملترین علت، یعنی "گازها" شروع کنید. در بیش از نیمی از موارد، تعویض فیلتر گاز حامل یا تنظیم نسبت شعله FID مشکل را حل میکند. همیشه دفترچه دستگاه را برای تنظیمات دمایی بهینه دتکتور چک کنید. یک خط پایه پایدار، نشانه سلامت کل سیستم GC شماست.»
