عیب یابی تخصصی کروماتوگرافی مایع؛ از ناپایداری فشار تا اختلال در حذف گاز فاز متحرک

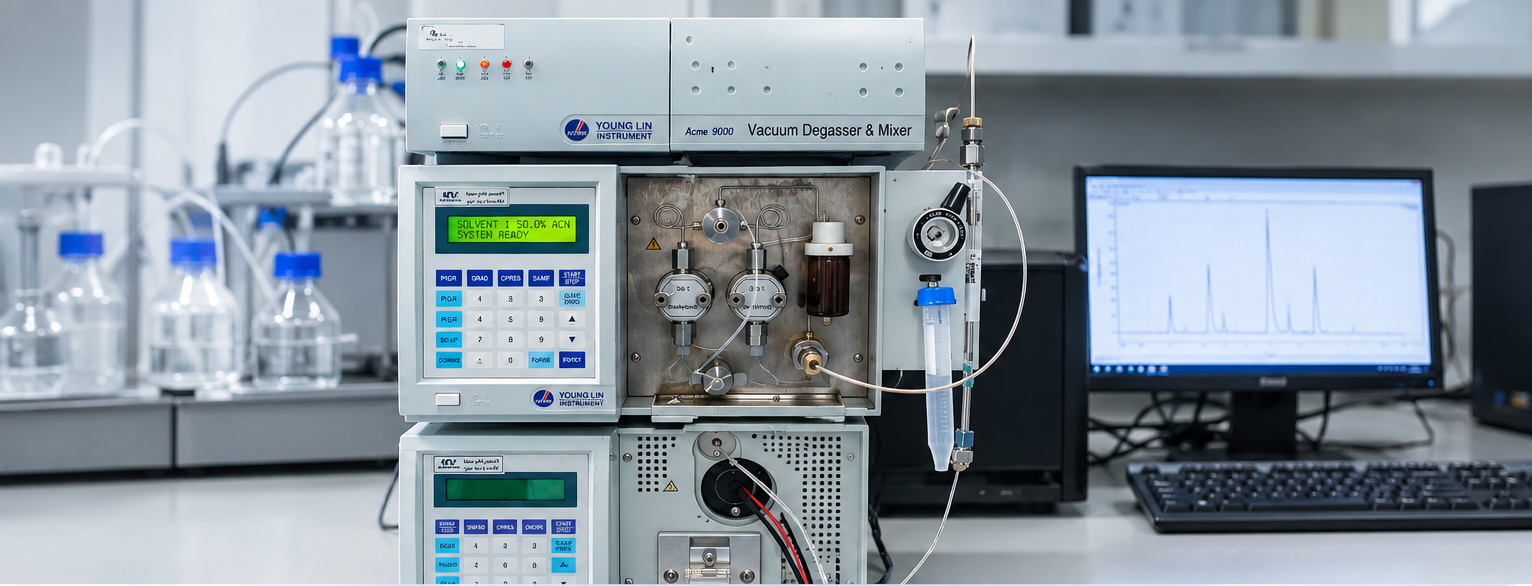

تعمیر دستگاه HPLC زمانی نتیجه قابل اتکا دارد که عملکرد اجزای هیدرولیکی، مکانیکی، الکترونیکی و کنترلی دستگاه به صورت مرحله ای بررسی شود. در تصویر این مقاله، مجموعه ای از تجهیزات کروماتوگرافی مایع با نشان تجاری Young Lin Instrument دیده می شود که روی پنل بالایی آن عبارت Acme 9000 Vacuum Degasser & Mixer درج شده است. این عبارت به ماژول حذف گاز و اختلاط حلال اشاره دارد و برای شناسایی دقیق مدل کل سامانه باید پلاک و مشخصات سایر ماژول ها نیز بررسی شود.
در سیستم کروماتوگرافی مایع با کارایی بالا، پایداری جریان فاز متحرک، دقت ترکیب حلال ها، کیفیت تزریق نمونه و عملکرد ستون بر تکرارپذیری نتایج اثر می گذارند. ورود حباب به مسیر سیال، نشتی اتصالات، فرسودگی آب بندهای پمپ یا اختلال در کنترل فشار می تواند موجب نوسان خط پایه، تغییر زمان بازداری، افت دقت اندازه گیری یا ایجاد خطا در عملکرد دستگاه شود.
خدمات تعمیر HPLC باید بر اساس علائم مشاهده شده، سوابق خطا، شرایط کارکرد و نتایج آزمون های تشخیصی تعریف شوند. برای تعیین هزینه تعمیر دستگاه HPLC نیز لازم است نوع ماژول معیوب، وضعیت قطعات مصرفی، نیاز به تعویض قطعه و آزمون های لازم پس از تعمیر مشخص شود. بنابراین، ارائه قیمت دقیق بدون بررسی فنی یا اطلاعات کافی درباره خرابی امکان پذیر نیست.

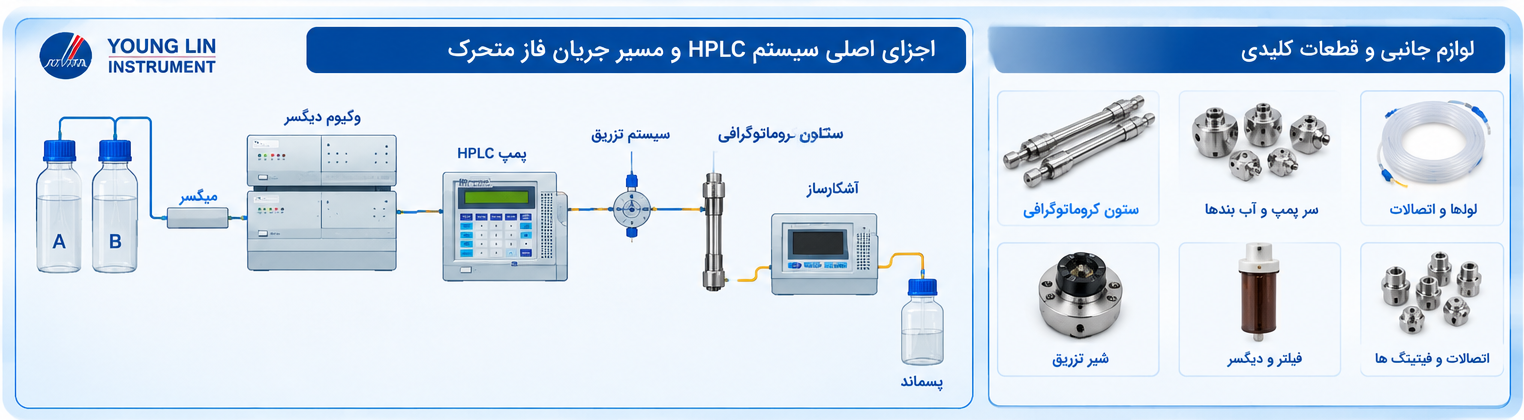

شناخت اجزای HPLC یانگ لین و نقش آن ها در بروز خطاهای دستگاه
۱. وکیوم دیگسر Acme 9000 و تأثیر حذف گاز بر کیفیت آنالیز
وکیوم دیگسر (Vacuum Degasser) برای کاهش گازهای حل شده در فاز متحرک استفاده می شود. وجود گاز در مسیر حلال، بسته به شرایط سیستم، می تواند به تشکیل حباب، اختلال در پمپاژ، ناپایداری سیگنال آشکارساز یا تغییر رفتار اختلاط حلال ها منجر شود. عملکرد صحیح این ماژول به سلامت مسیرهای عبور حلال، اتصالات، محفظه های دیگسینگ و سامانه ایجاد خلأ وابسته است.

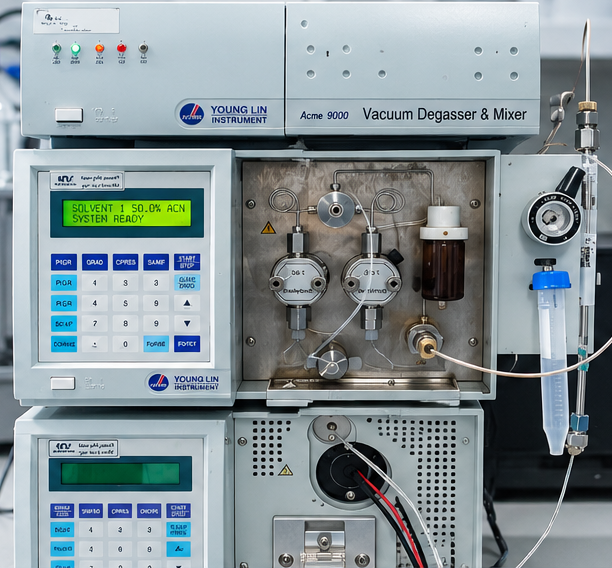

در دستگاهی که پنل آن با عنوان Acme 9000 Vacuum Degasser & Mixer مشخص شده است، بررسی بخش حذف گاز باید از کنترل مسیر ورودی و خروجی حلال آغاز شود. سپس وضعیت اتصالات، احتمال نشتی، شرایط آماده سازی حلال و در صورت وجود، عملکرد سامانه ایجاد خلأ ارزیابی می شود. روش آزمون و مقادیر قابل قبول باید با مستندات همان مدل مطابقت داشته باشد.
- تشکیل حباب در مسیر سیال: ابتدا آماده سازی حلال، اتصالات، نشتی احتمالی و وضعیت هواگیری بررسی شود؛ مشاهده حباب به تنهایی خرابی دیگسر را اثبات نمی کند.
- ناپایداری جریان یا فشار: عملکرد دیگسر در کنار پمپ و مسیر انتقال حلال ارزیابی شود تا منشأ اختلال مشخص شود.
- افزایش حباب در آشکارساز: وضعیت حلال، دمای کار، اختلاط و احتمال ورود هوا به مسیر سیال بررسی شود.
- افت عملکرد حذف گاز: اتصالات و مسیرهای سیال و سپس اجزای اختصاصی دیگسر بر اساس دستورالعمل سازنده آزمایش شوند.
۲. پمپ HPLC و بررسی نوسان فشار و دبی
پمپ یکی از اجزای کلیدی کروماتوگرافی مایع است و وظیفه انتقال فاز متحرک به ستون را با شرایط جریان تعریف شده بر عهده دارد. در سامانه های متداول HPLC، مجموعه پمپ ممکن است از هد پمپ، پیستون، آب بندها، شیرهای یک طرفه، مسیرهای ورودی و خروجی و اجزای اندازه گیری یا کنترل فشار تشکیل شده باشد. نوع دقیق این اجزا به طراحی ماژول وابسته است.
اگر فشار سیستم نوسان داشته باشد یا دستگاه نتواند دبی تنظیم شده را حفظ کند، باید عوامل مختلفی بررسی شوند. وجود هوا در مسیر، گرفتگی فیلتر ورودی، نشتی، آلودگی شیرهای یک طرفه، فرسودگی آب بندها یا محدودیت در مسیر پایین دست می توانند علائم مشابهی ایجاد کنند. تعویض قطعه پیش از مشخص شدن منشأ خطا ممکن است مشکل اصلی را برطرف نکند.
نکته فنی در عیب یابی پمپ
فشار بالا همیشه نشانه خرابی پمپ نیست. گرفتگی فیلتر، لوله، محافظ ستون یا خود ستون نیز می تواند فشار برگشتی را افزایش دهد. برای تشخیص صحیح باید فشار، دبی، وضعیت مسیر سیال و شرایط روش آنالیز در کنار یکدیگر ارزیابی شوند.
۳. میکسر و اختلال در ترکیب فاز متحرک
میکسر (Mixer) برای یکنواخت کردن ترکیب حلال هایی که در سیستم وارد می شوند به کار می رود. عملکرد نامناسب اختلاط، متناسب با طراحی دستگاه و روش آنالیز، می تواند موجب تغییر ترکیب مؤثر فاز متحرک و در نتیجه تغییر زمان بازداری، شکل پیک یا تکرارپذیری نتایج شود.
در بررسی این بخش، ابتدا باید نسبت اختلاط، وضعیت خطوط حلال، وجود هوا و تنظیمات روش دستگاه کنترل شوند. سپس در صورت وجود شواهد کافی، مسیر میکسر و اتصالات آن از نظر گرفتگی، نشتی یا آلودگی بررسی شود. شست وشو یا باز کردن میکسر باید مطابق دستورالعمل سازنده و با حلال سازگار انجام شود.
۴. سیستم تزریق نمونه و مسیر انتقال حلال
سیستم تزریق نمونه، بسته به طراحی دستگاه، می تواند شامل شیر تزریق، لوپ نمونه، سوزن، اتصالات و مسیرهای مرتبط باشد. آلودگی، نشتی، گرفتگی یا شست وشوی ناکافی این بخش ممکن است باعث تغییر حجم تزریق، انتقال باقی مانده نمونه به تزریق بعدی (Carryover) یا افت تکرارپذیری نتایج شود.
در تصویر، بخش هایی از مسیرهای سیال و اتصالات قابل مشاهده هستند؛ اما تعیین سلامت شیر تزریق، حجم لوپ یا وضعیت داخلی قطعات صرفاً از روی عکس امکان پذیر نیست. این موارد باید با بررسی مستقیم و آزمون عملکردی ارزیابی شوند.
جدول عیب یابی اولیه HPLC بر اساس علائم عملکردی
| علامت مشاهده شده | علت های احتمالی | اقدام تشخیصی |
|---|
| نوسان فشار پمپ |
وجود هوا، نشتی، عملکرد نامناسب شیرهای یک طرفه یا فرسودگی آب بندها |
بررسی نشتی، هواگیری اصولی و ارزیابی فشار در شرایط کنترل شده |
| افزایش فشار سیستم |
گرفتگی فیلتر، لوله، محافظ ستون یا ستون کروماتوگرافی |
مقایسه فشار در مراحل مختلف مسیر طبق دستورالعمل سازنده |
| تشکیل حباب در مسیر |
حلال نامناسب، ورود هوا، نشتی یا اختلال در حذف گاز |
بررسی آماده سازی حلال، اتصالات و عملکرد دیگسر |
| تغییر زمان بازداری |
تغییر دبی، ترکیب فاز متحرک، دمای ستون یا وضعیت ستون |
بررسی روش آنالیز، دبی واقعی و شرایط ستون |
| تکرارپذیری ضعیف تزریق |
اختلال در سیستم تزریق، آلودگی، نشتی یا آماده سازی نامناسب نمونه |
کنترل مسیر تزریق و اجرای آزمون تکرارپذیری مناسب |
| افزایش نویز یا ناپایداری خط پایه |
حباب، آلودگی حلال، نوسان جریان، آلودگی آشکارساز یا عوامل محیطی |
بررسی فاز متحرک، پایداری جریان و عملکرد آشکارساز |
توجه: این جدول برای عیب یابی اولیه سیستم های HPLC تهیه شده است. علائم به تنهایی خرابی یک قطعه مشخص را اثبات نمی کنند و روش تشخیص نهایی باید با توجه به مدل دستگاه و دستورالعمل فنی آن انجام شود.
HPLC شما با نوسان فشار یا اختلال در جریان حلال مواجه است؟
برای بررسی تخصصی پمپ، دیگسر، میکسر و مسیر انتقال فاز متحرک، اطلاعات مدل دستگاه و علائم خرابی را برای کارشناسان فنی ارسال کنید.
درخواست بررسی فنی دستگاه
مراحل تعمیر تخصصی HPLC، آزمون عملکرد و نگهداری پیشگیرانه
۱. بررسی اولیه، ثبت خطا و تعیین منشأ خرابی
فرآیند تعمیر باید با جمع آوری اطلاعات مربوط به خطای دستگاه آغاز شود. کدهای خطا، زمان بروز مشکل، فشار ثبت شده، نوع حلال، شرایط روش آنالیز و سوابق سرویس می توانند به محدود کردن دامنه بررسی کمک کنند. در این مرحله، وضعیت ظاهری اتصالات و مسیرهای سیال نیز از نظر نشتی یا آسیب قابل مشاهده ارزیابی می شود.
پیش از باز کردن ماژول ها، باید فشار سیستم به شکل ایمن تخلیه شود و دستورالعمل های ایمنی مربوط به حلال ها و اجزای الکتریکی رعایت شوند. باز کردن اتصالات تحت فشار یا دستکاری اجزای داخلی بدون شناخت ساختار دستگاه می تواند موجب آسیب به قطعات و ایجاد خطر برای کاربر شود.
۲. سرویس پمپ، آب بندها و شیرهای یک طرفه
در صورت وجود شواهدی از نشتی یا ناپایداری پمپاژ، اجزای مرتبط با پمپ باید طبق دستورالعمل سرویس همان مدل بررسی شوند. وضعیت آب بندها، پیستون، شیرهای یک طرفه و اتصالات از نظر آلودگی، فرسودگی یا آسیب احتمالی ارزیابی می شود. انتخاب قطعات جایگزین باید بر اساس شماره فنی و سازگاری آن ها با ماژول انجام شود.
- کنترل نشتی: اتصالات و نقاط آب بندی بررسی شوند و منشأ خروج حلال پیش از تعویض قطعات مشخص شود.
- بررسی شیرهای یک طرفه: عملکرد مسیر ورود و خروج سیال از نظر آلودگی یا اختلال مکانیکی ارزیابی شود.
- بررسی آب بند و پیستون: در صورت وجود علائم مرتبط، قطعات از نظر سایش یا آسیب بررسی شوند.
- آزمون پس از سرویس: فشار، دبی و نشتی در محدوده های مجاز و مطابق مستندات سازنده کنترل شوند.
۳. بررسی دیگسر و مسیرهای انتقال فاز متحرک
در سرویس وکیوم دیگسر، باید مسیر حلال، اتصالات و وضعیت عملکرد ماژول بررسی شود. اگر طراحی دستگاه از سامانه ایجاد خلأ استفاده می کند، آزمون های مرتبط با عملکرد خلأ باید بر اساس روش مورد تأیید سازنده انجام شوند. از اعمال فشار، خلأ یا حلال شست وشو خارج از محدوده مجاز خودداری شود؛ زیرا برخی اجزای دیگسر در برابر شرایط نامناسب آسیب پذیر هستند.
پس از سرویس، سیستم باید با حلال سازگار و روش مناسب هواگیری آماده شود. ارزیابی نتیجه به مشاهده صرف نبود حباب محدود نیست و در صورت وجود علائم اولیه، باید پایداری جریان و کیفیت پاسخ دستگاه نیز در شرایط قابل مقایسه بررسی شود.
۴. ارزیابی سیستم تزریق و کیفیت کروماتوگرام
اگر پس از بررسی پمپ و دیگسر، مشکلاتی مانند تکرارپذیری ضعیف یا انتقال باقی مانده نمونه مشاهده شوند، سیستم تزریق و شرایط آماده سازی نمونه باید ارزیابی شوند. شست وشوی مسیر نمونه، سازگاری حلال شست وشو و سلامت اتصالات از جمله موارد مهم در این مرحله هستند.
در صورت نیاز، آزمون های تکرارپذیری تزریق، بررسی شکل پیک و ارزیابی زمان بازداری می توانند اطلاعات بیشتری درباره عملکرد سامانه فراهم کنند. نتیجه این آزمون ها باید با معیارهای روش آنالیز، مشخصات سازنده یا روش اعتبارسنجی شده آزمایشگاه مقایسه شود.
۵. کنترل عملکرد پس از تعمیر و کالیبراسیون
پس از تعمیر، دستگاه باید از نظر نشتی، پایداری فشار، دبی، عملکرد ماژول های سرویس شده و کیفیت نتایج بررسی شود. نوع آزمون های نهایی به دامنه تعمیر وابسته است. برای مثال، تعمیر پمپ ممکن است به آزمون دبی و پایداری فشار نیاز داشته باشد، در حالی که سرویس سیستم تزریق باید متناسب با عملکرد تزریق ارزیابی شود.
کالیبراسیون با سرویس عادی یکسان نیست. انجام کالیبراسیون یا تأیید عملکرد باید بر اساس کمیت مورد اندازه گیری، تجهیزات مرجع مناسب، روش اجرایی معتبر و معیار پذیرش مشخص انجام شود. نباید صرفاً با روشن شدن دستگاه یا عبور حلال از مسیر، صحت عملکرد کل سیستم را تأیید شده تلقی کرد.
برنامه پیشنهادی نگهداری پیشگیرانه HPLC
| فعالیت | هدف | زمان بندی پیشنهادی |
|---|
| بازرسی نشتی و اتصالات |
شناسایی زودهنگام نشت حلال و آسیب اتصالات |
پیش از کار و در بازدیدهای دوره ای |
| بررسی حلال و فیلتر ورودی |
کاهش احتمال ورود ذرات و اختلال در مکش |
بر اساس تعداد دفعات کار و وضعیت حلال |
| شست وشوی مسیرهای سیال |
کاهش آلودگی و رسوب حلال یا نمونه |
طبق روش کاری و سازگاری حلال ها |
| بررسی عملکرد پمپ |
ارزیابی دبی و پایداری فشار |
طبق برنامه نگهداری و پس از مشاهده علائم غیرعادی |
| ارزیابی دیگسر |
بررسی عملکرد حذف گاز و شرایط مسیر حلال |
طبق دستورالعمل سازنده یا هنگام بروز علائم |
| ثبت سوابق تعمیر و سرویس |
تشخیص روند خرابی و برنامه ریزی نگهداری |
پس از هر سرویس یا اقدام تعمیراتی |
فواصل سرویس باید بر اساس توصیه سازنده، شدت استفاده، نوع نمونه و حلال، شرایط محیطی و سوابق دستگاه تعیین شوند. این جدول جایگزین برنامه نگهداری اختصاصی مدل نیست.
عوامل مؤثر بر هزینه تعمیر HPLC و انتخاب خدمات تخصصی
هزینه تعمیر HPLC به نوع خرابی، تعداد ماژول های درگیر، میزان آسیب قطعات، دسترسی به قطعات سازگار و آزمون های مورد نیاز پس از تعمیر بستگی دارد. برای مثال، رفع نشتی یک اتصال با تعمیر یک ماژول پمپاژ یا بررسی تخصصی سامانه حذف گاز از نظر زمان، قطعات و مراحل آزمون یکسان نیست.
- نوع خرابی: ایرادهای مکانیکی، هیدرولیکی و الکترونیکی به روش های تشخیصی متفاوت نیاز دارند.
- وضعیت قطعات: امکان تعمیر قطعه یا ضرورت تعویض آن بر هزینه نهایی اثر می گذارد.
- دسترسی به قطعات: شماره فنی دقیق و سازگاری قطعه با مدل دستگاه باید بررسی شود.
- آزمون های پس از تعمیر: بررسی فشار، دبی، نشتی یا تکرارپذیری متناسب با نوع تعمیر می تواند بخشی از خدمات باشد.
- سابقه نگهداری: تعمیرات قبلی، نوع حلال ها و شرایط استفاده ممکن است در تعیین دامنه تعمیر مؤثر باشند.
برای استعلام قیمت تعمیر HPLC، بهتر است تصویر پلاک مدل، عکس ماژول معیوب، شرح دقیق علائم و کد خطای احتمالی ارائه شود. این اطلاعات به تعیین دامنه اولیه بررسی کمک می کنند؛ با این حال، هزینه قطعی ممکن است پس از عیب یابی مشخص شود.
برای تعمیر و سرویس تخصصی تجهیزات HPLC مشاوره بگیرید
برای بررسی امکان تعمیر، استعلام هزینه و تعیین مراحل آزمون پس از سرویس، اطلاعات فنی دستگاه و شرح خرابی را در اختیار واحد خدمات قرار دهید.
ثبت درخواست خدمات تعمیرات تماس با واحد پشتیبانی
پرسش های متداول درباره تعمیر HPLC و ماژول وکیوم دیگسر
۱. دستگاه HPLC یانگ لین چه وظیفه ای دارد؟
HPLC برای جداسازی و تحلیل اجزای مخلوط های شیمیایی استفاده می شود. عملکرد سیستم به هماهنگی پمپ، تزریق نمونه، ستون، آشکارساز و ماژول های جانبی وابسته است.
۲. وظیفه Acme 9000 Vacuum Degasser & Mixer چیست؟
عنوان درج شده روی پنل به ماژولی برای حذف گازهای حل شده از فاز متحرک و اختلاط حلال اشاره دارد. مشخصات دقیق و قابلیت های آن باید با مستندات مدل تطبیق داده شوند.
۳. علت نوسان فشار در HPLC چیست؟
وجود هوا، نشتی، اختلال شیرهای یک طرفه، فرسودگی آب بندها، گرفتگی مسیر یا تغییر شرایط جریان از علت های احتمالی هستند. تشخیص قطعی به آزمون مرحله ای نیاز دارد.
۴. آیا تشکیل حباب به معنی خرابی دیگسر است؟
خیر. آماده سازی حلال، ورود هوا از اتصالات، تغییر دما و عملکرد پمپ نیز می توانند در تشکیل حباب نقش داشته باشند. دیگسر باید در کنار سایر عوامل بررسی شود.
۵. افزایش فشار سیستم همیشه نشانه خرابی پمپ است؟
خیر. گرفتگی فیلتر، لوله، محافظ ستون یا ستون می تواند فشار برگشتی را افزایش دهد. باید مسیر جریان و شرایط کاری به صورت مرحله ای بررسی شوند.
۶. چه زمانی آب بندهای پمپ HPLC باید تعویض شوند؟
زمان تعویض به طراحی پمپ، شرایط کارکرد و برنامه نگهداری وابسته است. مشاهده نشتی یا شواهد فرسودگی می تواند بررسی تخصصی این قطعه را ضروری کند.
۷. پس از تعمیر پمپ HPLC چه آزمون هایی لازم است؟
آزمون های متناسب با نوع تعمیر می توانند شامل بررسی نشتی، پایداری فشار، دبی و عملکرد سیستم در شرایط تعریف شده باشند. معیار پذیرش باید از مستندات فنی یا روش معتبر آزمایشگاه گرفته شود.
۸. علت تغییر زمان بازداری در کروماتوگرام چیست؟
تغییر دبی، نسبت حلال ها، دمای ستون، وضعیت ستون یا شرایط روش آنالیز می تواند زمان بازداری را تغییر دهد. پیش از تعمیر قطعه باید این عوامل بررسی شوند.
۹. هزینه تعمیر HPLC چگونه مشخص می شود؟
نوع خرابی، قطعات مورد نیاز، میزان آسیب و آزمون های پس از تعمیر بر هزینه اثر می گذارند. برای برآورد اولیه، مدل دستگاه و شرح دقیق علائم لازم است.
۱۰. برای درخواست تعمیر HPLC چه اطلاعاتی لازم است؟
تصویر پلاک مدل، عکس ماژول ها، کدهای خطا، شرح علائم، نوع حلال و سوابق تعمیر قبلی می توانند به ارزیابی اولیه و تعیین مراحل بعدی کمک کنند.
