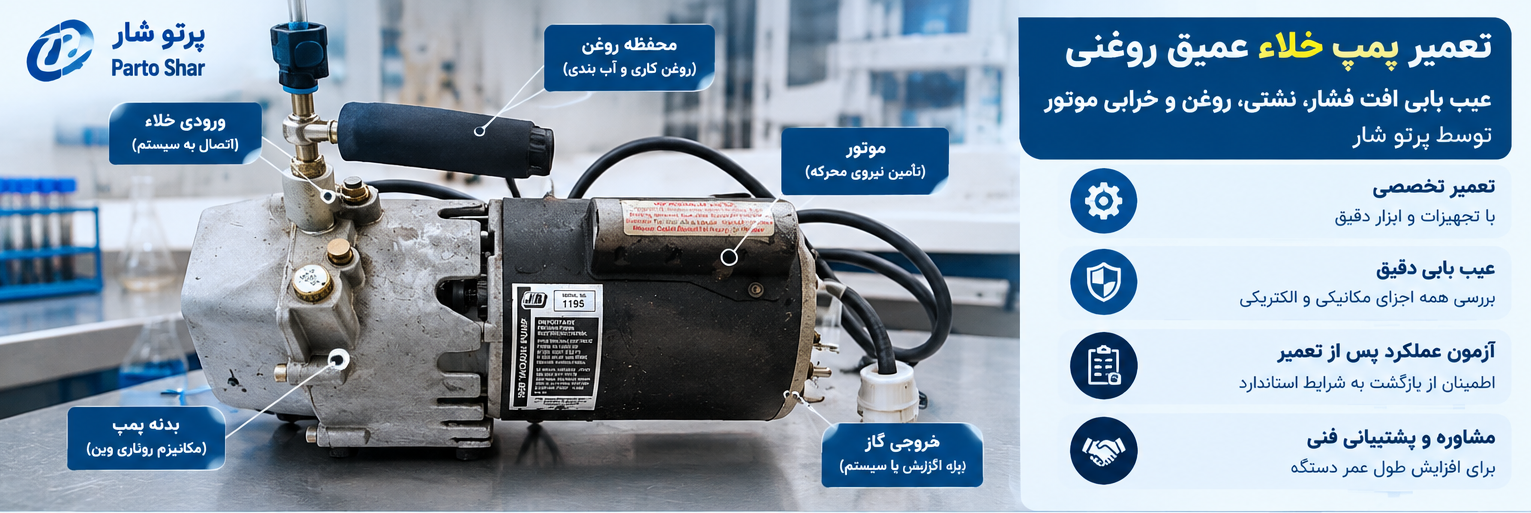

تعمیر پمپ خلاء عمیق روغنی؛ عیب یابی افت فشار، نشتی، روغن و خرابی موتور توسط پرتو شار

• موضوع: عیب یابی تخصصی، تعمیر و سرویس پمپ خلاء روغنی با تمرکز بر افت خلاء، نشتی روغن، آلودگی روغن، خرابی موتور و اختلال در مجموعه پمپاژ
• محورهای فنی: بررسی فشار نهایی خلاء، سلامت روغن، آب بندی، تیغه ها یا اجزای پمپاژ، سیستم خروجی گاز و عملکرد الکتریکی موتور
• حوزه خدمات: تعمیر پمپ خلاء آزمایشگاهی و صنعتی، سرویس پیشگیرانه، بررسی عملکرد و ارزیابی فنی پس از تعمیر

عیب یابی پمپ خلاء روغنی؛ از افت خلاء نهایی تا نشتی روغن و توقف موتور

تعمیر پمپ خلاء عمیق روغنی یکی از خدمات تخصصی نگهداری تجهیزات آزمایشگاهی، صنعتی و سامانه های ایجاد خلاء است. این پمپ ها برای تخلیه گاز از محفظه ها و خطوط فرایندی استفاده می شوند و عملکرد آن ها به سلامت مجموعه پمپاژ، کیفیت روغن، وضعیت آب بندی، شرایط ورودی گاز و عملکرد موتور وابسته است. کاهش توان ایجاد خلاء، افزایش زمان تخلیه، نشت روغن یا صدای غیرعادی می تواند نشانه بروز اختلال در یکی از این بخش ها باشد.

در پمپ های خلاء روغنی، روغن علاوه بر نقش روانکاری، در بسیاری از طراحی ها به آب بندی داخلی و انتقال حرارت نیز کمک می کند. کاهش سطح روغن، استفاده از روغن نامناسب، آلودگی ناشی از بخار آب یا مواد فرایندی و تخریب روغن در اثر شرایط کاری نامناسب می تواند باعث افت عملکرد پمپ شود. با این حال، برای تشخیص صحیح باید نوع پمپ، مشخصات سازنده و شرایط واقعی کارکرد آن مشخص باشد.

تعمیر پمپ وکیوم روغنی باید با بررسی مرحله ای علائم و اندازه گیری عملکرد انجام شود. اگر پمپ به خلاء مورد انتظار نمی رسد، ابتدا باید احتمال نشتی خارجی، ورود گاز از تجهیزات متصل، محدودیت مسیر و خطای ابزار اندازه گیری بررسی شود. سپس در صورت وجود شواهد کافی، سلامت روغن، اجزای داخلی پمپ و موتور ارزیابی می شوند. این روش از تعویض غیرضروری قطعات و افزایش هزینه تعمیر جلوگیری می کند.

عیب یابی تخصصی پمپ خلاء عمیق روغنی و شناسایی منشأ خرابی

۱. افت خلاء نهایی؛ چرا پمپ به فشار مورد انتظار نمی رسد؟

افت خلاء یکی از مهم ترین علائم نیاز به بررسی پمپ های وکیوم روغنی است. این مشکل ممکن است به صورت افزایش فشار مطلق در محفظه، طولانی شدن زمان تخلیه یا ناتوانی دستگاه در رسیدن به فشار نهایی مشخص شده در کاتالوگ ظاهر شود. در سیستم های خلاء، هرچه فشار مطلق پایین تر باشد، سطح خلاء بالاتر است؛ بنابراین باید مشخص شود که منظور از افت عملکرد، افزایش فشار مطلق و کاهش عمق خلاء است.

یکی از اشتباهات رایج در عیب یابی، نسبت دادن مستقیم افت خلاء به فرسودگی پمپ است. نشتی اتصالات، خرابی آب بندهای محفظه، وجود رطوبت یا بخارات قابل میعان، آلودگی روغن، محدودیت مسیر مکش و حتی خطای گیج خلاء می توانند علائم مشابهی ایجاد کنند. در نتیجه، بررسی باید از مسیر خارجی آغاز شود و سپس به اجزای داخلی برسد.

• بررسی نشتی در ورودی: اتصالات، شیلنگ ها، فلنج ها، شیرها و آب بندهای متصل به محفظه از نظر ورود ناخواسته هوا ارزیابی شوند.
• ارزیابی روغن: سطح، رنگ، شفافیت و احتمال آلودگی روغن بررسی شود؛ ظاهر روغن به تنهایی برای تأیید سلامت کامل آن کافی نیست.
• کنترل ابزار اندازه گیری: نوع گیج، محل نصب، محدوده اندازه گیری و صحت عملکرد آن بررسی شود تا خطای اندازه گیری با خرابی پمپ اشتباه نشود.
• بررسی مسیر گاز: گرفتگی فیلتر، محدودیت لوله مکش و وضعیت شیرها ارزیابی شود؛ زیرا محدودیت جریان می تواند زمان تخلیه را افزایش دهد.
• ارزیابی مجموعه داخلی: اگر علائم همچنان باقی بمانند، اجزای پمپاژ و آب بندی داخلی باید مطابق دستورالعمل سازنده بررسی شوند.

۲. نشتی روغن از بدنه، شفت و مسیر خروجی پمپ

نشتی روغن می تواند در محل اتصال قطعات، درپوش ها، آب بند شفت، پیچ های تخلیه یا بخش های مرتبط با خروج گاز رخ دهد. شدت و محل نشتی در تعیین منشأ خرابی اهمیت دارد. برای مثال، مشاهده روغن در اطراف شفت ممکن است بررسی آب بند شفت را ضروری کند؛ اما پیش از تعویض آن باید وضعیت نصب، سایش محل تماس و شرایط کارکرد نیز ارزیابی شود.

در برخی پمپ ها، خروج مه روغن از اگزوز می تواند با اشباع شدن فیلتر مه گیر، سطح نامناسب روغن، بار گازی بالا یا اختلال در شرایط کاری مرتبط باشد. این پدیده را نباید بدون بررسی، معادل نشتی از آب بند شفت در نظر گرفت. ساختار جداکننده روغن و سامانه خروجی گاز در مدل های مختلف متفاوت است.

۳. تغییر رنگ، کف کردن و آلودگی روغن خلاء

روغن پمپ خلاء یکی از عوامل مهم در حفظ عملکرد پایدار تجهیزات روغنی است. ورود رطوبت، بخارات فرایندی، مواد شیمیایی ناسازگار یا ذرات می تواند ویژگی های روانکاری و آب بندی روغن را تغییر دهد. روغن آلوده ممکن است باعث افزایش سایش اجزای داخلی، افت خلاء نهایی و افزایش دمای کارکرد شود.

تیره شدن روغن می تواند با اکسیداسیون، آلودگی یا دمای کاری نامناسب مرتبط باشد؛ با این حال، رنگ به تنهایی معیار قطعی برای تشخیص خرابی نیست. در برخی فرایندها، آلودگی روغن ممکن است پیش از تغییر ظاهری شدید رخ دهد. بنابراین، ارزیابی باید با توجه به نوع روغن، ساعات کارکرد، ماهیت گازهای ورودی و توصیه سازنده انجام شود.

• روغن شیری یا کدر: احتمال وجود رطوبت یا آلودگی مطرح است و باید شرایط فرایند و وضعیت روغن بررسی شود.
• کف یا حباب غیرعادی: شرایط ورود گاز، سطح روغن، آلودگی و وضعیت کارکرد دستگاه بررسی شود.
• افزایش مصرف روغن: نشتی خارجی، خروج مه روغن، وضعیت فیلتر خروجی و مقدار روغن پرشده بررسی شود.
• افزایش دمای پمپ: سطح و کیفیت روغن، تهویه، بار گازی، وضعیت موتور و شرایط نصب ارزیابی شوند.
• روغن نامناسب: گرانروی و نوع روغن باید با توصیه سازنده و شرایط فرایندی سازگار باشد؛ هر روغن صنعتی برای هر پمپ خلاء مناسب نیست.

۴. صدای غیرعادی، لرزش و افزایش دمای موتور

صدای غیرمعمول، لرزش بدنه یا افزایش دمای موتور می تواند از مشکلات مکانیکی، الکتریکی یا شرایط نامناسب بهره برداری ناشی شود. فرسودگی یاتاقان، ناهم محوری کوپلینگ در مدل های دارای کوپلینگ، شل شدن پایه ها، آسیب اجزای داخلی یا اختلال در تغذیه الکتریکی از جمله عواملی هستند که باید متناسب با طراحی دستگاه بررسی شوند.

اگر موتور روشن نمی شود، ابتدا باید ایمنی برق، وضعیت کابل، اتصالات، تجهیزات حفاظتی و شرایط راه اندازی بررسی شوند. اگر موتور روشن است اما پمپ عملکرد طبیعی ندارد، لازم است احتمال گیرپاژ یا افزایش مقاومت مکانیکی، اشکال در انتقال نیرو و نقص مجموعه پمپاژ ارزیابی شود. تکرار راه اندازی موتور در شرایط گیرپاژ می تواند به آسیب بیشتر سیم پیچ یا تجهیزات حفاظتی منجر شود.

در پمپ هایی که موتور و مجموعه پمپاژ به صورت یکپارچه طراحی شده اند، روش دسترسی و تعمیر ممکن است با مدل های دارای کوپلینگ متفاوت باشد. بنابراین، انتخاب روش تعمیر باید پس از شناسایی دقیق مدل و مطالعه دستورالعمل سرویس انجام شود.

۵. بررسی تیغه ها، روتور و اجزای داخلی پمپ

در بسیاری از پمپ های خلاء روغنی از نوع روتاری وین (Rotary Vane)، روتور، تیغه ها، محفظه پمپاژ و سامانه روغن کاری در ایجاد خلاء نقش دارند. فرسودگی تیغه ها، آسیب سطح داخلی محفظه، رسوب یا آلودگی و اختلال در حرکت اجزای داخلی می توانند عملکرد پمپ را کاهش دهند. با این حال، همه پمپ های روغنی از ساختار روتاری وین استفاده نمی کنند و طراحی داخلی باید از روی مدل دستگاه مشخص شود.

بررسی داخلی معمولاً زمانی انجام می شود که آزمون های اولیه، نشتی خارجی، وضعیت روغن و محدودیت های مسیر را به عنوان علت اصلی رد کرده باشند یا شواهد مشخصی از ایراد مکانیکی وجود داشته باشد. باز کردن غیرضروری مجموعه پمپاژ می تواند به سطوح آب بندی و قطعات دقیق آسیب برساند.

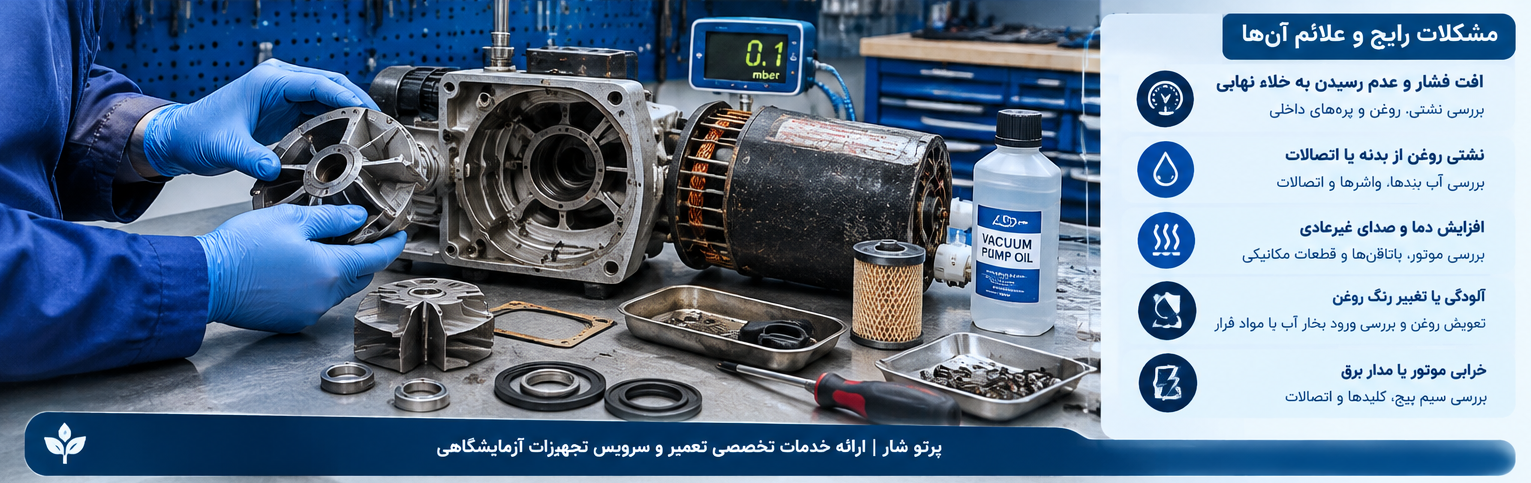

جدول عیب یابی پمپ خلاء روغنی بر اساس علائم خرابی

این جدول برای عیب یابی اولیه تهیه شده است. وجود هر علامت به تنهایی خرابی یک قطعه مشخص را اثبات نمی کند؛ تشخیص نهایی به نوع پمپ، مشخصات سازنده و نتایج آزمون های فنی وابسته است.

مراحل تعمیر پمپ خلاء روغنی، آزمون عملکرد و نگهداری پیشگیرانه

۱. بازرسی اولیه و ثبت شرایط خرابی

فرآیند تعمیر باید با ثبت مشخصات پمپ، مدل، ظرفیت اسمی، فشار نهایی اعلام شده از سوی سازنده، نوع روغن و شرایط بهره برداری آغاز شود. زمان لازم برای رسیدن به خلاء، وضعیت صدای موتور، دمای کار، میزان مصرف روغن و علائم ظاهری می توانند در تعیین دامنه عیب یابی مؤثر باشند.

در این مرحله باید شرایط نصب و تجهیزات متصل به پمپ نیز بررسی شوند. ممکن است پمپ به تنهایی سالم باشد، اما نشتی محفظه، نامناسب بودن اتصالات، طول یا قطر نامناسب لوله مکش یا ورود مداوم بخار باعث شود سامانه به خلاء مطلوب نرسد. به همین دلیل، بررسی پمپ و سامانه متصل به آن باید از یکدیگر تفکیک شوند.

۲. بررسی روغن و سرویس مجموعه روانکاری

روغن باید از نظر سطح، نوع، وضعیت ظاهری و سازگاری با کاربرد بررسی شود. تعویض روغن در صورت آلودگی یا پایان عمر کاری، باید مطابق دستورالعمل سازنده انجام شود. پیش از پر کردن مجدد، لازم است نوع روغن مناسب و مقدار مجاز آن مشخص باشد؛ زیرا پر کردن بیش از حد نیز می تواند موجب خروج روغن از مسیر اگزوز یا اختلال در عملکرد شود.

اگر آلودگی روغن ناشی از ورود رطوبت یا بخارات فرایندی باشد، صرف تعویض روغن ممکن است مشکل را به صورت پایدار برطرف نکند. در این شرایط، باید منشأ آلودگی، شرایط راه اندازی و امکان استفاده از روش های مجاز حذف بخار یا تجهیزات محافظ مناسب بررسی شود.

• انتخاب روغن مناسب: مشخصات روغن باید با مدل پمپ و توصیه سازنده مطابقت داشته باشد.
• کنترل مقدار روغن: سطح روغن مطابق نشانگر و شرایط اعلام شده در راهنمای دستگاه تنظیم شود.
• شناسایی منشأ آلودگی: نوع گاز، بخارات، رطوبت و شرایط فرایندی در ایجاد آلودگی احتمالی بررسی شوند.
• بررسی پس از سرویس: نشتی، صدای غیرعادی و عملکرد پمپ پس از تعویض روغن ارزیابی شوند.

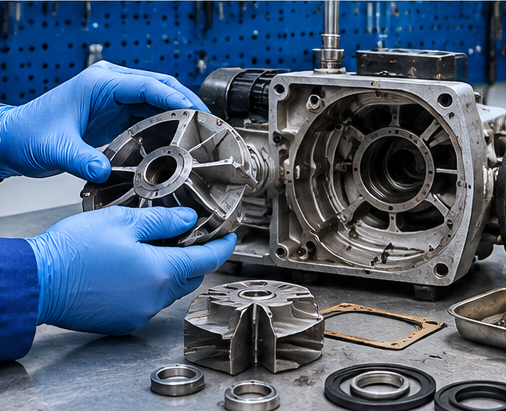

۳. تعمیر آب بندها، یاتاقان ها و مجموعه پمپاژ

اگر بررسی های اولیه، وجود ایراد مکانیکی را محتمل نشان دهند، مجموعه پمپاژ باید طبق دستورالعمل تعمیراتی مدل بررسی شود. آب بندها، یاتاقان ها، روتور و تیغه ها در پمپ های دارای این ساختار، از اجزایی هستند که وضعیت آن ها می تواند بر آب بندی داخلی و راندمان پمپاژ اثر بگذارد.

در هنگام تعمیر، قطعات باید از نظر سایش، خوردگی، خراش، تغییر شکل و آلودگی بررسی شوند. استفاده از قطعات جایگزین باید بر اساس شماره فنی و سازگاری با مدل انجام شود. تلرانس های مونتاژ، وضعیت سطوح آب بندی و روانکاری مناسب نیز در عملکرد نهایی اهمیت دارند.

باز کردن پمپ برای کاربران فاقد آموزش تخصصی توصیه نمی شود. علاوه بر خطرهای الکتریکی و حرارتی، مونتاژ نادرست اجزای دقیق می تواند باعث افت خلاء، افزایش مصرف روغن یا آسیب مجدد دستگاه شود.

۴. عیب یابی موتور و مدار الکتریکی پمپ خلاء

در صورت روشن نشدن موتور، قطع شدن ناگهانی عملکرد یا افزایش دمای غیرعادی، بررسی باید با رعایت کامل ایمنی الکتریکی انجام شود. وضعیت کابل و اتصالات، ولتاژ و شرایط تغذیه، تجهیزات حفاظتی و احتمال اضافه بار از جمله موارد مهم در عیب یابی اولیه هستند.

اگر تغذیه مناسب باشد اما موتور همچنان راه اندازی نشود، احتمال وجود ایراد در سیم پیچ، خازن راه انداز در مدل های دارای خازن، یاتاقان یا گیرپاژ مجموعه پمپاژ مطرح می شود. تشخیص قطعی به نوع موتور و طراحی دستگاه وابسته است. اندازه گیری های الکتریکی و آزمون عایقی باید توسط فرد متخصص و با تجهیزات مناسب انجام شوند.

۵. بررسی فیلتر اگزوز، مه گیر روغن و مسیر خروجی گاز

در پمپ هایی که به فیلتر مه گیر روغن یا جداکننده روغن مجهز هستند، گرفتگی یا اشباع شدن فیلتر می تواند بر مقاومت مسیر خروجی اثر بگذارد. این وضعیت ممکن است با افزایش مصرف روغن، خروج مه روغن یا تغییر شرایط کارکرد همراه شود. وجود چنین علائمی باید بررسی فیلتر و مسیر خروجی را در برنامه عیب یابی قرار دهد.

نوع فیلتر، نحوه تعویض و محدودیت فشار مجاز باید با مستندات سازنده تطبیق داده شود. کارکردن پمپ با مسیر خروجی مسدود یا استفاده از فیلتر نامناسب می تواند خطرناک باشد و به دستگاه آسیب برساند.

۶. آزمون خلاء نهایی و تأیید عملکرد پس از تعمیر

پس از اتمام تعمیر، پمپ باید در شرایط تعریف شده و مطابق دستورالعمل سازنده آزمایش شود. آزمون عملکرد تنها به روشن شدن موتور محدود نیست؛ بلکه لازم است پارامترهایی مانند فشار نهایی خلاء، زمان رسیدن به فشار هدف، نشتی، صدای کارکرد، دما و وضعیت خروجی روغن نیز متناسب با دامنه تعمیر ارزیابی شوند.

برای آزمون خلاء نهایی، شرایط ورودی، نحوه اتصال ابزار اندازه گیری، دمای کاری و روش آزمون باید مشخص باشند. نتیجه اندازه گیری باید با مشخصات فنی همان مدل مقایسه شود. مقایسه دو آزمون با شرایط متفاوت می تواند نتیجه گمراه کننده ایجاد کند.

اگر پمپ پس از تعمیر به فشار مورد انتظار نرسد، لازم است نتیجه آزمون ثبت شود و مراحل تشخیصی دوباره مرور شوند. احتمال نشتی در تجهیزات متصل، آلودگی روغن، محدودیت مسیر یا وجود اشکال باقی مانده در مجموعه پمپاژ باید بر اساس شواهد ارزیابی شود.

برنامه نگهداری پیشگیرانه پمپ خلاء روغنی

فواصل واقعی سرویس به نوع پمپ، توصیه سازنده، میزان کارکرد، ماهیت گازهای ورودی و شرایط محیطی وابسته است. جدول بالا یک چارچوب عمومی برای نگهداری است و جایگزین برنامه سرویس اختصاصی دستگاه نمی شود.

۷. عوامل مؤثر بر هزینه تعمیر پمپ خلاء عمیق روغنی

قیمت تعمیر پمپ خلاء روغنی به نوع و شدت خرابی، مدل دستگاه، دسترسی به قطعات سازگار و میزان کار مورد نیاز بستگی دارد. رفع یک نشتی ساده با تعمیر مجموعه پمپاژ، تعویض یاتاقان یا بازسازی موتور از نظر زمان، قطعات و آزمون های نهایی یکسان نیست.

• نوع و مدل پمپ: طراحی پمپ، ظرفیت مکش، فشار نهایی و ساختار داخلی در تعیین روش تعمیر مؤثر هستند.
• شدت آسیب: میزان فرسودگی قطعات، وضعیت آب بندها و احتمال آسیب داخلی بر دامنه خدمات اثر می گذارد.
• قطعات مورد نیاز: قیمت و موجودی قطعات اصلی یا سازگار باید بر اساس شماره فنی و مدل دستگاه مشخص شود.
• تعمیر موتور: عیب یابی مدار، تعمیر موتور یا تعویض قطعات الکتریکی ممکن است به آزمون های جداگانه نیاز داشته باشد.
• آزمون پس از تعمیر: بررسی خلاء نهایی، نشتی و شرایط عملکرد باید متناسب با نوع تعمیر انجام شود.

برای استعلام هزینه تعمیر پمپ خلاء، ارائه تصویر پلاک مشخصات، مدل دستگاه، شرح علائم، نوع روغن مصرفی و اطلاعات مربوط به فشار خلاء اندازه گیری شده می تواند به ارزیابی اولیه کمک کند. قیمت نهایی پس از تعیین دامنه تعمیر و قطعات مورد نیاز مشخص می شود.
