تعمیر اسپکتروفتومتر Spectronic 20؛ عیب یابی لامپ، خطای جذب و ناپایداری قرائت

• موضوع: عیب یابی تخصصی، تعمیر و بررسی عملکرد اسپکتروفتومتر Spectronic 20 و نسخه های سازگار این خانواده
• تمرکز فنی: منبع نور، فیلتر انتخاب طول موج، آشکارساز نوری، کنترل صفر، تنظیم بلانک، پایداری جذب و مدارهای الکترونیکی
• حوزه کاربرد: تعمیر تجهیزات آنالیز دستگاهی، عیب یابی اندازه گیری جذب نوری، سرویس تجهیزات آزمایشگاهی و بررسی عملکرد فتومتریک

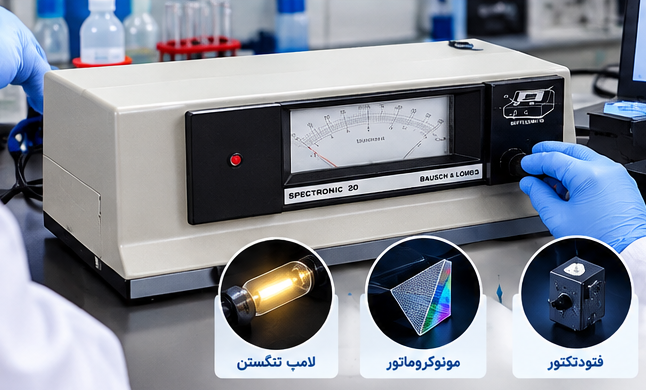

تعمیر تخصصی Spectronic 20؛ بازگرداندن پایداری و دقت اندازه گیری جذب نوری

تعمیر اسپکتروفتومتر Spectronic 20 زمانی اهمیت پیدا می کند که دستگاه در تنظیم صفر، رسیدن به 100 درصد عبور نور، نمایش جذب، انتخاب طول موج یا تکرارپذیری نتایج با مشکل مواجه شود. این اسپکتروفتومتر از خانواده تجهیزات فتومتری تک پرتویی است و برای اندازه گیری عبور نور و جذب نوری نمونه ها به کار می رود. عملکرد صحیح آن به پایداری منبع نور، وضعیت اجزای اپتیکی، آشکارساز، محفظه نمونه و مدارهای اندازه گیری وابسته است.

در دستگاه های Spectronic 20، هر خطای اندازه گیری الزاماً ناشی از خرابی سخت افزاری نیست. آلودگی لوله نمونه، وجود حباب، انتخاب نادرست فیلتر، تنظیم اشتباه بلانک، گرم نشدن کافی دستگاه یا قرارگیری نامناسب نمونه می توانند نتایجی مشابه برخی ایرادهای داخلی ایجاد کنند. به همین دلیل، عیب یابی اصولی باید از بررسی شرایط اندازه گیری آغاز شود و پس از رد عوامل اجرایی، سلامت اجزای اپتیکی و الکترونیکی ارزیابی شود.

تعمیر اسپکتروفتومتر آزمایشگاهی باید با توجه به نسخه دقیق دستگاه انجام شود. مدل های قدیمی Spectronic 20، نسخه های Spectronic 20+ و مدل های دیجیتال Spectronic 20D+ ممکن است در نوع نمایشگر، آشکارساز، فیلترها، کنترل ها و ساختار مدار تفاوت داشته باشند. پیش از انتخاب قطعه جایگزین یا اجرای تنظیمات سرویس، شناسایی مدل و بررسی مستندات فنی همان نسخه ضروری است.

عیب یابی تخصصی Spectronic 20 و تشخیص منشأ خطاهای فتومتری

۱. روشن نشدن دستگاه یا از کار افتادن نمایشگر

اگر اسپکتروفتومتر روشن نمی شود، چراغ نشانگر فعال نیست یا نمایشگر دیجیتال اطلاعاتی نشان نمی دهد، بررسی باید از مسیر تغذیه آغاز شود. در این مرحله، وضعیت کابل برق، پریز، اتصالات خارجی و شرایط تغذیه دستگاه اهمیت دارد. در صورت سالم بودن این بخش ها، احتمال بروز مشکل در فیوز داخلی، کلید برق، اتصالات داخلی یا مدار تغذیه مطرح می شود.

در نسخه های دارای نمایشگر عقربه ای، روشن بودن دستگاه لزوماً به معنی عملکرد صحیح مدار اندازه گیری نیست. همچنین در نسخه های دیجیتال، روشن شدن نمایشگر بدون ارائه قرائت معتبر می تواند به اشکال در مدارهای داخلی یا بخش های اندازه گیری مربوط باشد. تشخیص قطعی نیازمند بررسی فنی است و تعویض تصادفی فیوز یا قطعات الکترونیکی روش مناسبی برای عیب یابی محسوب نمی شود.

• بررسی تغذیه ورودی: کابل، پریز و شرایط برق ورودی بررسی شوند تا اشکال منبع تغذیه خارجی از خرابی داخلی تفکیک شود.
• بررسی فیوز و کلید برق: سلامت فیوز و عملکرد کلید دستگاه توسط فرد متخصص ارزیابی شود؛ فیوز جایگزین باید مشخصات مورد تأیید سازنده را داشته باشد.
• بررسی مدار تغذیه: در صورت وجود تغذیه مناسب و روشن نشدن دستگاه، مدار داخلی و اتصالات آن باید بررسی شوند.
• توجه به تفاوت نسخه ها: روش عیب یابی نمایشگر عقربه ای با مدل دیجیتال یکسان نیست و باید با ساختار واقعی دستگاه تطبیق داده شود.

۲. ناتوانی در تنظیم صفر و رسیدن به 100%T یا 0.0A

یکی از مشکلات مهم در Spectronic 20، تنظیم نشدن صحیح صفر یا ناتوانی در تنظیم 100 درصد عبور نور با محلول مرجع است. در این دستگاه ها باید میان تنظیم صفر با محفظه نمونه خالی و بسته بودن پوشش، و تنظیم مرجع با بلانک مناسب تمایز قائل شد. انجام نادرست این دو مرحله می تواند موجب خطای قرائت در تمام نمونه های بعدی شود.

اگر کنترل 100%T به محدوده مورد انتظار نمی رسد، پیش از نتیجه گیری درباره خرابی آشکارساز یا مدار فتومتری باید وضعیت لامپ، درب محفظه نمونه، درپوش دسترسی لامپ و انتخاب فیلتر بررسی شود. در مدل هایی که از فیلتر انتخاب طول موج استفاده می کنند، انتخاب نادرست فیلتر نیز می تواند بر قرائت اثر بگذارد.

در نسخه های دیجیتال، نمایش مقادیر خارج از محدوده یا چشمک زدن قرائت ممکن است به تنظیم نادرست مرجع یا اشکال در شرایط اندازه گیری مربوط باشد. چنین علائمی به تنهایی اثبات کننده خرابی نمایشگر نیستند. اگر تنظیم صفر و بلانک طبق دستورالعمل انجام شود اما مشکل ادامه یابد، بررسی منبع نور، آشکارساز و مدارهای مرتبط ضروری خواهد بود.

۳. ناپایداری قرائت جذب و انحراف خط پایه

اگر قرائت جذب یا درصد عبور نور به صورت پیوسته تغییر کند، باید مشخص شود که ناپایداری از نمونه، شرایط محیطی، منبع نور، آشکارساز یا مدارهای الکترونیکی ناشی شده است. تغییر دمای دستگاه، نوسان برق، آلودگی محفظه نمونه، وضعیت نامناسب لامپ و ضعف عملکرد اجزای نوری از جمله عوامل قابل بررسی هستند.

در اندازه گیری های طولانی مدت در یک طول موج ثابت، تغییر تدریجی قرائت 100%T می تواند نشانه تغییر شرایط نوری یا الکترونیکی باشد. با این حال، حباب های داخل محلول، ذرات معلق، اثر انگشت روی لوله نمونه و جابه جایی موقعیت لوله نیز ممکن است باعث نوسان نتایج شوند. به همین دلیل، آزمون پایداری باید با بلانک مناسب و نمونه تمیز انجام شود.

• کنترل زمان گرم شدن: پیش از ارزیابی پایداری، زمان گرم شدن توصیه شده در راهنمای دستگاه رعایت شود.
• بررسی منبع نور: ضعیف شدن لامپ یا ناپایداری خروجی آن می تواند بر سیگنال اندازه گیری اثر بگذارد.
• کنترل برق ورودی: نوسان تغذیه و مشکلات اتصال زمین باید در صورت مشاهده تغییرات غیرعادی بررسی شوند.
• بررسی محل قرارگیری نمونه: لوله باید در موقعیت صحیح قرار گیرد و در اندازه گیری های تکراری، جهت قرارگیری آن ثابت باشد.
• ارزیابی مدار فتومتری: اگر نوسان با نمونه و بلانک مناسب همچنان ادامه داشته باشد، مدارهای آشکارسازی و پردازش سیگنال بررسی شوند.

۴. خرابی لامپ و افت شدت نور ورودی

لامپ منبع نور یکی از اجزای کلیدی در عملکرد اسپکتروفتومتر است. کاهش شدت نور، روشن نشدن منبع یا تغییر رفتار دستگاه هنگام تنظیم مرجع می تواند بررسی لامپ را ضروری کند. در صورت افت خروجی نور، ممکن است دستگاه در تنظیم 100%T با مشکل روبه رو شود یا تکرارپذیری نتایج کاهش یابد.

در خانواده Spectronic 20، مشخصات منبع نور و روش دسترسی به آن باید از روی مدل و مستندات مربوط به همان نسخه تعیین شود. در برخی نسخه های این خانواده، راهنمای سازنده برای تعویض لامپ و بررسی اجزای مرتبط دستورالعمل مشخصی ارائه می کند. نباید مشخصات لامپ یک مدل را بدون تأیید فنی برای تمام نسخه ها به کار برد.

• بررسی روشن شدن منبع: روشن بودن نشانگر دستگاه به تنهایی سلامت لامپ اندازه گیری را تأیید نمی کند.
• بررسی اتصالات لامپ: نصب، وضعیت سوکت و اتصالات باید پس از قطع کامل برق و سرد شدن منبع بررسی شوند.
• انتخاب قطعه سازگار: لامپ جایگزین باید با شماره فنی و مشخصات مدل دستگاه تطبیق داشته باشد.
• آزمون پس از تعویض: پس از سرویس، پایداری قرائت و امکان تنظیم مرجع باید دوباره ارزیابی شود.

۵. اختلال در انتخاب طول موج و فیلتر اپتیکی

Spectronic 20 از اجزای اپتیکی برای انتخاب محدوده طول موج و اندازه گیری عبور نور استفاده می کند. در برخی نسخه ها، تنظیم طول موج با کنترل مکانیکی و انتخاب فیلتر متناسب با محدوده کاری انجام می شود. بنابراین، انتخاب نادرست فیلتر، اشکال در مکانیزم انتخاب طول موج یا آلودگی اجزای اپتیکی می تواند در نتایج اندازه گیری اثر بگذارد.

اگر نتیجه آزمون در طول موج مشخص با انتظار آزمایشگاهی مطابقت ندارد، ابتدا باید طول موج انتخاب شده، وضعیت فیلتر مربوط، روش آماده سازی نمونه و تنظیم مجدد بلانک بررسی شوند. در صورت باقی ماندن خطا، بررسی کالیبراسیون طول موج و اجزای انتخاب کننده طول موج می تواند در برنامه تعمیر قرار گیرد.

تغییر تنظیمات داخلی اپتیک بدون تجهیزات مرجع و روش سرویس مناسب توصیه نمی شود؛ زیرا تنظیم نادرست ممکن است خطای اندازه گیری را افزایش دهد. اگر دستگاه ضربه خورده یا پس از جابه جایی با خطای طول موج مواجه شده است، آزمون صحت طول موج باید مطابق دستورالعمل سازنده انجام شود.

۶. خرابی آشکارساز نوری و مدار اندازه گیری

آشکارساز نوری وظیفه دریافت نور عبوری از نمونه و تبدیل آن به سیگنال قابل اندازه گیری را بر عهده دارد. اگر سیگنال خروجی ضعیف، ناپایدار یا غیرعادی باشد، بررسی آشکارساز و مدارهای وابسته می تواند ضروری شود. با این حال، ضعف منبع نور، آلودگی مسیر اپتیکی یا اشکال در اتصالات نیز ممکن است علائم مشابهی ایجاد کند.

نوع آشکارساز در همه مدل های Spectronic 20 یکسان نیست. در برخی نسخه های قدیمی، فوتوتیوب و ترکیب فیلتر مرتبط با محدوده طول موج اهمیت دارد؛ بنابراین، انتخاب آشکارساز جایگزین باید با مدل دستگاه و پیکربندی اپتیکی آن مطابقت داشته باشد.

بررسی مدارهای تقویت سیگنال، اتصالات داخلی و عملکرد آشکارساز باید توسط تعمیرکار آشنا با تجهیزات فتومتری انجام شود. تعویض قطعه بدون اندازه گیری و تأیید سازگاری آن می تواند به نتایج نامعتبر یا بروز اشکالات جدید منجر شود.

جدول عیب یابی اسپکتروفتومتر Spectronic 20

جدول بالا راهنمای اولیه عیب یابی است. هیچ یک از علائم به تنهایی خرابی یک قطعه مشخص را اثبات نمی کند. تشخیص نهایی باید بر اساس مدل دستگاه، نتایج آزمون و مستندات فنی همان نسخه انجام شود.

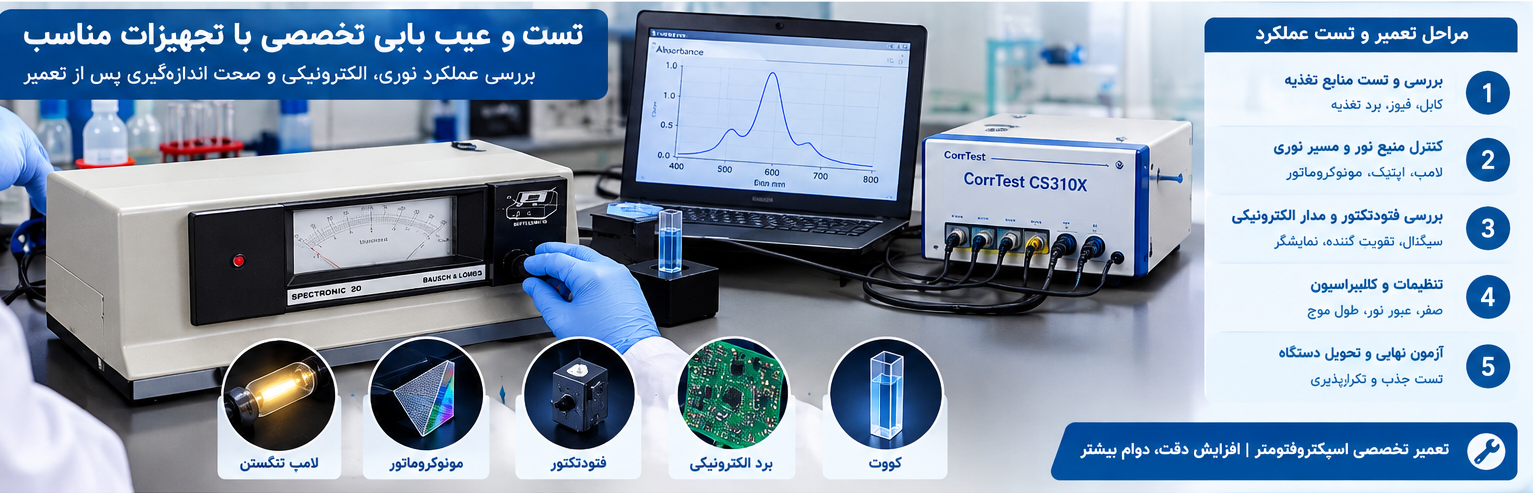

مراحل تعمیر، کالیبراسیون و کنترل کیفیت اسپکتروفتومتر Spectronic 20

۱. شناسایی مدل و ثبت علائم خرابی

نخستین مرحله در تعمیر Spectronic 20، شناسایی نسخه دستگاه و ثبت دقیق مشکل است. اطلاعاتی مانند مدل کامل، نوع نمایشگر، محدوده طول موج، وضعیت لامپ، رفتار کنترل صفر و نتیجه تنظیم بلانک به تعمیرکار کمک می کند تا آزمون های مناسب را انتخاب کند.

اگر دستگاه تنها در یک طول موج مشخص مشکل دارد، باید این موضوع از خطای عمومی در تمام محدوده کاری تفکیک شود. همچنین لازم است مشخص شود که خطا با تمام نمونه ها رخ می دهد یا فقط به یک نوع محلول، لوله نمونه یا روش اندازه گیری محدود است.

۲. پاک سازی محفظه نمونه و بررسی اجزای اپتیکی

آلودگی محفظه نمونه، وجود بقایای محلول، اثر انگشت و کثیفی لوله ها می توانند مسیر نور را تحت تأثیر قرار دهند. در مرحله سرویس اولیه، محفظه نمونه و نگهدارنده باید از نظر آلودگی، آسیب ظاهری و قرارگیری صحیح لوله بررسی شوند.

برای تمیزکاری باید از روش و مواد سازگار با دستگاه استفاده شود. ورود مایع پاک کننده به اجزای الکتریکی یا اپتیکی حساس می تواند به آسیب منجر شود. اجزای داخلی اپتیک نیز نباید بدون ضرورت و روش سرویس مناسب دستکاری شوند.

• بررسی محفظه نمونه: آلودگی، بقایای محلول و وضعیت نگهدارنده از نظر ایجاد خطای نوری بررسی شوند.
• کنترل لوله نمونه: لوله باید تمیز، بدون حباب و متناسب با نگهدارنده دستگاه باشد.
• تثبیت موقعیت نمونه: علامت مرجع لوله، در صورت وجود، باید در جهت تعیین شده قرار گیرد.
• بررسی پوشش ها: پوشش محفظه نمونه و درپوش دسترسی لامپ باید به درستی بسته شوند.

۳. بررسی و تعویض منبع نور در صورت تأیید خرابی

اگر آزمون ها نشان دهند که خروجی نور کاهش یافته یا لامپ دچار خرابی شده است، تعویض آن باید با قطعه سازگار و روش تعیین شده برای مدل دستگاه انجام شود. در این مرحله، مشخصات الکتریکی لامپ، نحوه نصب و سازگاری آن با مجموعه اپتیکی اهمیت دارند.

پیش از دسترسی به محفظه لامپ، دستگاه باید خاموش و از برق جدا شود. لامپ نیز باید فرصت کافی برای سرد شدن داشته باشد. تماس دست با سطوح حساس لامپ یا نصب نادرست آن ممکن است عمر قطعه یا کیفیت عملکرد را تحت تأثیر قرار دهد.

پس از نصب قطعه، باید تنظیم صفر، تنظیم مرجع و پایداری قرائت دوباره بررسی شوند. صرف روشن شدن لامپ به معنی بازگشت صحت فتومتری دستگاه نیست.

۴. ارزیابی آشکارساز، مدار فتومتری و نمایشگر

در صورت تداوم خطا پس از بررسی شرایط نمونه و منبع نور، ارزیابی آشکارساز و مدارهای اندازه گیری اهمیت پیدا می کند. آزمون های الکتریکی باید با توجه به نقشه فنی، نوع آشکارساز و مشخصات همان مدل انجام شوند.

در نسخه های دیجیتال، اشکال نمایشگر باید از خطای سیگنال اندازه گیری تفکیک شود. ممکن است نمایشگر اطلاعات را درست نشان دهد اما سیگنال ورودی معتبر نباشد؛ در مقابل، ایراد مدار نمایش نیز می تواند باعث نمایش نادرست اطلاعات شود. تشخیص این دو وضعیت به بررسی مسیر سیگنال و اندازه گیری های تخصصی نیاز دارد.

در مدل های دارای خروجی آنالوگ یا رابط ارتباطی، بررسی خروجی باید بر اساس مشخصات سازنده انجام شود. تغییر تنظیمات داخلی بدون اندازه گیری مرجع می تواند وضعیت دستگاه را از شرایط کالیبره خارج کند.

۵. کالیبراسیون طول موج و بررسی صحت فتومتری

کالیبراسیون و کنترل صحت عملکرد دو موضوع مرتبط اما متفاوت هستند. کنترل صحت طول موج مشخص می کند که دستگاه در موقعیت های طیفی مورد انتظار عمل می کند یا خیر؛ در حالی که ارزیابی فتومتری به بررسی صحت و تکرارپذیری اندازه گیری عبور نور یا جذب مربوط می شود.

برای بررسی طول موج می توان از مواد مرجع یا فیلترهای تأیید شده و روش های معرفی شده در مستندات دستگاه استفاده کرد. راهنمای برخی نسخه های Spectronic 20+ و 20D+ به روش هایی مانند بررسی با محلول کبالت یا فیلتر دیدیم اشاره می کند. انتخاب روش باید با نسخه دستگاه و تجهیزات مرجع موجود سازگار باشد.

اگر دستگاه در آزمون صحت طول موج خارج از حدود مجاز باشد، تنظیمات داخلی نباید بدون دستورالعمل سرویس مناسب تغییر داده شوند. تنظیم مکانیزم طول موج به دانش فنی و ابزار مرجع نیاز دارد و بهتر است توسط تعمیرکار متخصص انجام شود.

در بررسی صحت فتومتری نیز باید از روش آزمون معتبر استفاده کرد. در صورت مشاهده نتایج غیرعادی، ابتدا روش آماده سازی نمونه، بلانک، لوله و شرایط اندازه گیری بازبینی شود و سپس عملکرد فتومتری دستگاه ارزیابی گردد.

۶. آزمون نهایی پس از تعمیر و ثبت نتایج

پس از پایان تعمیر، دستگاه باید تحت آزمون عملکرد قرار گیرد. این آزمون می تواند شامل بررسی روشن شدن، تنظیم صفر، تنظیم مرجع، پایداری قرائت، عملکرد انتخاب طول موج و تکرارپذیری اندازه گیری باشد. آزمون های دقیق تر باید بر اساس نوع تعمیر و الزامات کاربرد آزمایشگاهی انتخاب شوند.

نتایج پس از تعمیر باید با مشخصات فنی همان نسخه و نتایج مرجع معتبر مقایسه شوند. اگر دستگاه تنها در بخشی از محدوده کاری بررسی شده است، نباید بدون آزمون کافی، صحت تمام محدوده طول موج آن تأیید شود.

ثبت مدل دستگاه، قطعات تعویض شده، اقدامات سرویس، روش آزمون و نتایج نهایی به پیگیری وضعیت دستگاه در سرویس های آینده کمک می کند. این مستندات به ویژه در آزمایشگاه هایی که به قابلیت ردیابی نتایج نیاز دارند، اهمیت دارند.

عوامل مؤثر بر هزینه تعمیر اسپکتروفتومتر Spectronic 20

قیمت تعمیر اسپکتروفتومتر Spectronic 20 به نوع خرابی، نسخه دستگاه، قطعات مورد نیاز و گستره آزمون های پس از تعمیر وابسته است. برای مثال، رفع مشکل ناشی از آلودگی محفظه نمونه با تعمیر مدار فتومتری یا جایگزینی آشکارساز از نظر پیچیدگی و هزینه یکسان نیست.

• نسخه و مدل دستگاه: تفاوت ساختاری مدل های قدیمی، نسخه های + و مدل های دیجیتال می تواند بر روش تعمیر و قطعات مورد نیاز اثر بگذارد.
• نوع خرابی: ایراد منبع نور، آشکارساز، انتخاب طول موج یا مدارهای الکترونیکی دامنه های تعمیر متفاوتی دارند.
• قطعات جایگزین: سازگاری فنی، شماره قطعه و وضعیت تأمین قطعات باید پیش از برآورد نهایی بررسی شوند.
• نیاز به کالیبراسیون: آزمون های صحت طول موج و فتومتری، در صورت نیاز، به تجهیزات و زمان تخصصی وابسته هستند.
• آزمون عملکرد نهایی: میزان بررسی مورد نیاز پس از تعمیر و تعداد آزمون های لازم در تعیین هزینه مؤثر است.

برای استعلام قیمت تعمیر، ارائه تصویر پلاک دستگاه، مدل دقیق، شرح خطا و توضیح شرایطی که مشکل در آن رخ می دهد، به ارزیابی اولیه کمک می کند. هزینه نهایی پس از مشخص شدن دامنه تعمیر و نیاز به قطعات یا آزمون های تکمیلی تعیین می شود.
